Tarjoamme laajan valikoiman entalpialämmönvaihtimia useimpiin lämmöntalteenotolla varustettuihin ilmanvaihtokoneisiin.
Jos et löydä sopivaa mallia, ota yhteyttä meihin – autamme mielellämme!
Valmistettu Tšekin tasavallassa ....
Varustettu RECUTECH- tai ZERN ENGINEERING -lämmönsiirtimillä .....
Irrotettava lämmönsiirrin .....
Ilmavirta jopa 480 m3/h .....
Sertifioitu hyötysuhde jopa 96% .....
M5-suodattimet .....
Huomautus tuotekuvista: Kuvat ovat havainnollistavia eivätkä välttämättä esitä täsmälleen tarjottavaa versiota tai valittua RECUBOX®-kokoonpanoa. Lopullisen toteutuksen, mittojen ja yksittäisten rakenneosien sijoittelun osalta ratkaisevia ovat asiaankuuluvat tekniset luonnokset ja piirustukset.
RECUBOX® OPEN on modulaarinen lämmöntalteenottojärjestelmän ratkaisu, joka mahdollistaa erittäin joustavan ilmanvaihtojärjestelmän toteutuksen. Toisin kuin tavallisissa kompakteissa lämmöntalteenottoyksiköissä, puhaltimia ei ole kiinteästi integroitu RECUBOX®-koteloon – ne asennetaan erikseen suoraan kanavistoon muiden järjestelmäkomponenttien tapaan.
Näin puhaltimien teho, ohjaus, suodatus, äänenvaimentimet, jälkilämmittimet, pellit, BY-PASS ja muut lisävarusteet voidaan mitoittaa tarkasti kyseisen asennuksen mukaan. Tuloksena ovat pitkä käyttöikä, helppo huolto, yksittäisten komponenttien vaivaton vaihto sekä mahdollisuus järjestelmän myöhempään laajentamiseen tai modernisointiin.
RECUBOX® valmistetaan kokonaan Tšekin tasavallassa asiakkaiden tarkkojen vaatimusten mukaisesti. Käytämme laadukkaita SIMONA AG -polypropeenimateriaaleja sekä ammattimaista kuumakaasuhitsaustekniikkaa Leister AG -laitteilla.
 |
 |
 |
Jokainen RECUBOX® valmistetaan huolellisesti toteutettuna teknisenä tuotteena, jossa korostuvat tarkkuus, tiiviys, pitkä käyttöikä ja mahdollisuus mukauttaa ratkaisu kyseiseen asennukseen.

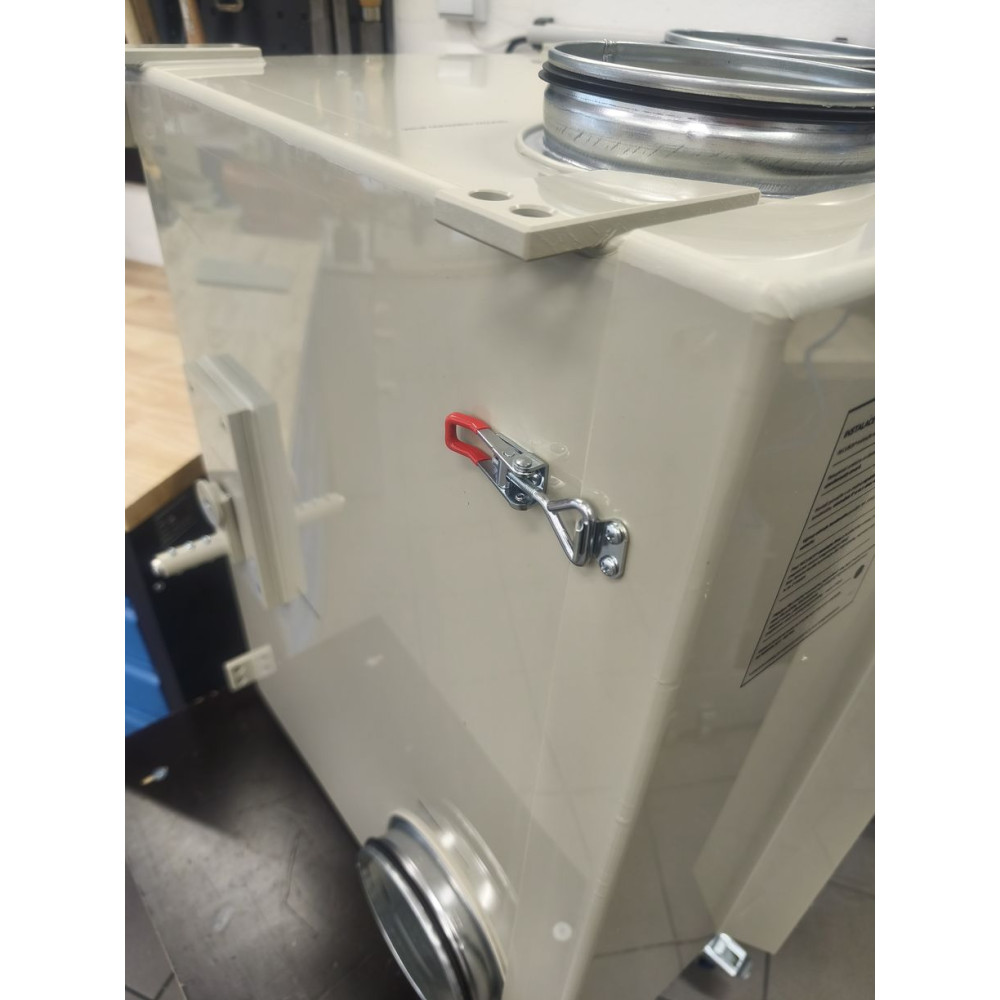

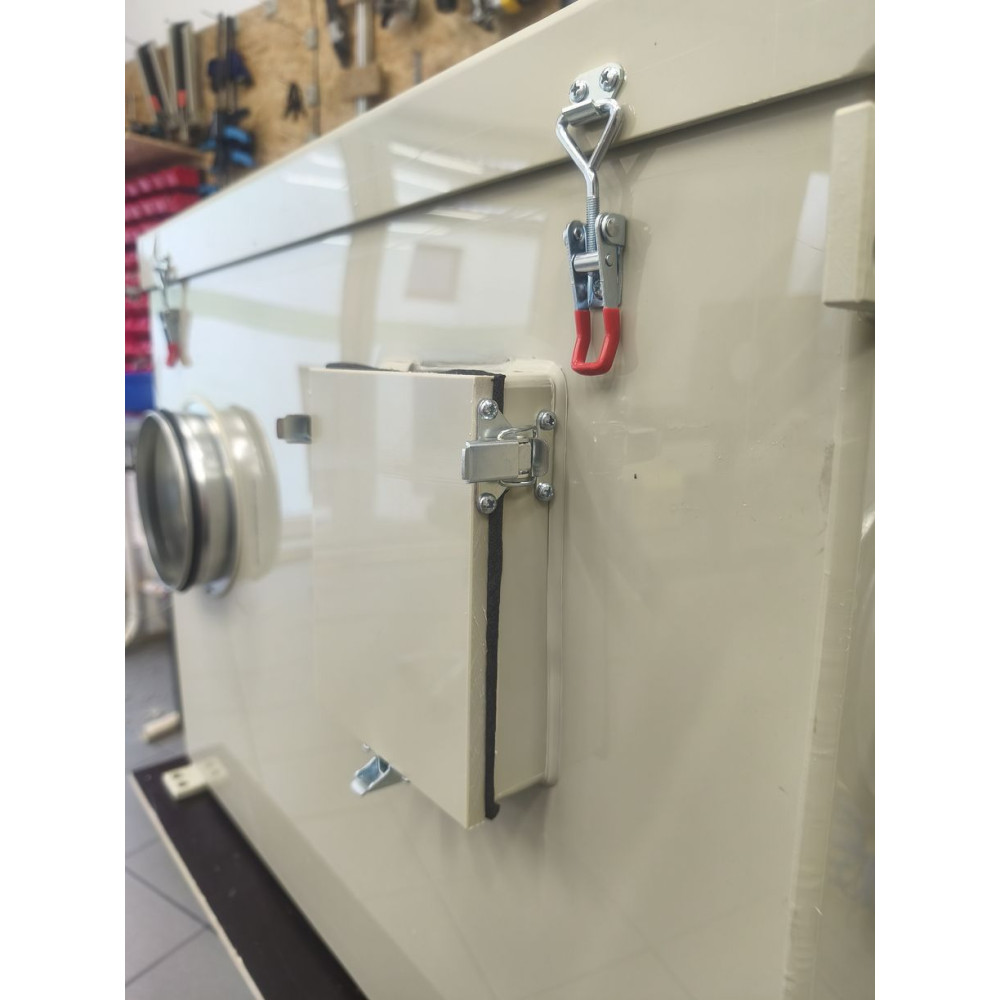

Kotelon tiiviys on ratkaisevan tärkeää lämmöntalteenottojärjestelmän tehokkaalle toiminnalle. RECUBOX® on varustettu tukevilla, säädettävällä puristusvoimalla varustetuilla salpalukoilla, joiden avulla huolto-oven puristus tiivistettä vasten voidaan säätää tarkasti.
Näin vähennetään ei-toivottua vuotoilman imeytymistä ja järjestelmä voi toimia mahdollisimman tehokkaasti. Samalla säilyy nopea ja helppo huoltopääsy lämmönsiirtimelle ja RECUBOX®-kotelon sisätilaan.
 |

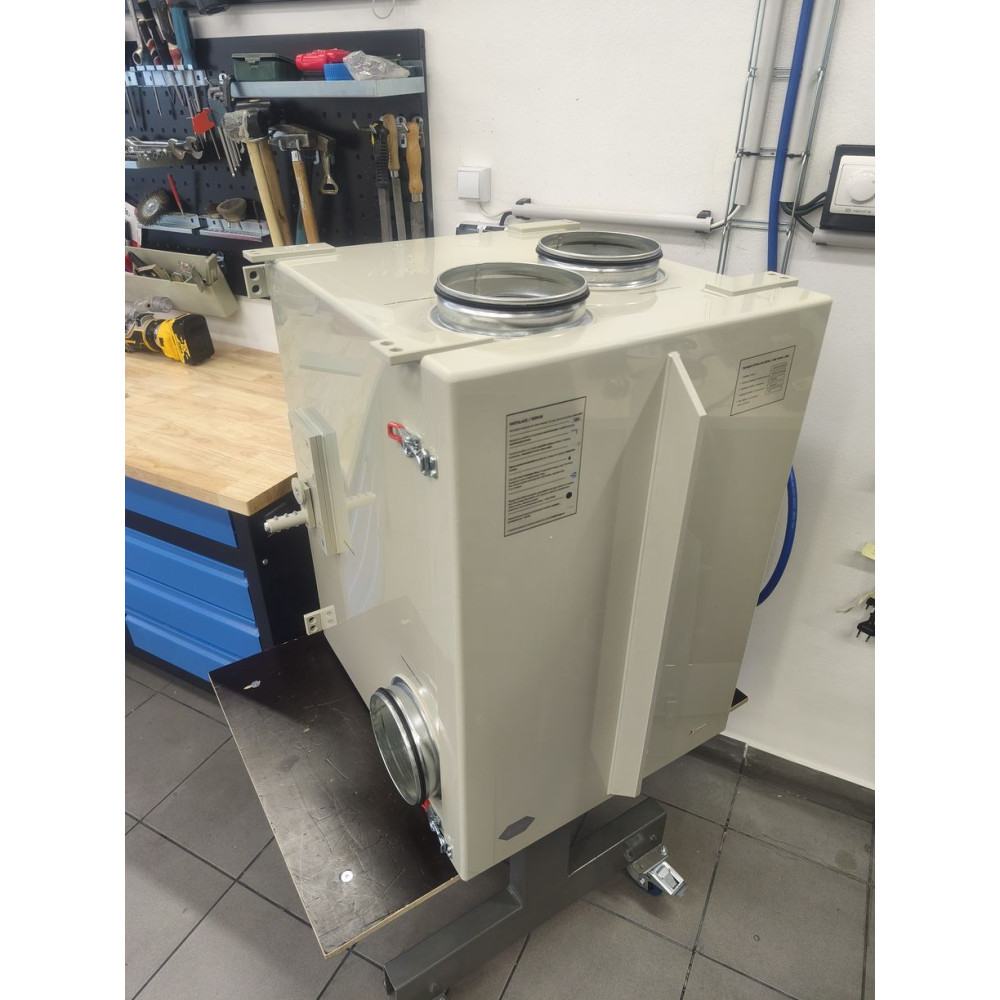

Vähintään 8 kannaketta kierretangoille RECUBOX® on perusversiona varustettu vähintään kahdeksalla rakenteellisella kannakkeella, joissa on reiät kierretangoille. Niiden sijoittelun ansiosta RECUBOX® voidaan asentaa:
Säädettävien lukkojen uusi sijainti vuodesta 2026 alkaen Vuodesta 2026 alkaen kaikki eristetyt RECUBOX®-mallit on varustettu säädettävällä puristusvoimalla varustetuilla salpalukoilla. Lukot on sijoitettu siten, etteivät ne ulotu RECUBOX®-kotelon yläreunan yläpuolelle eivätkä estä yksikön asentamista aivan katon lähelle. Joissakin vanhemmissa tuotekuvissa lukot voivat vielä näkyä alkuperäisessä sijainnissaan. Vuodesta 2026 alkaen valmistetuissa RECUBOX®-malleissa niiden sijainti ei enää rajoita asennusta aivan katon lähelle. |
 |

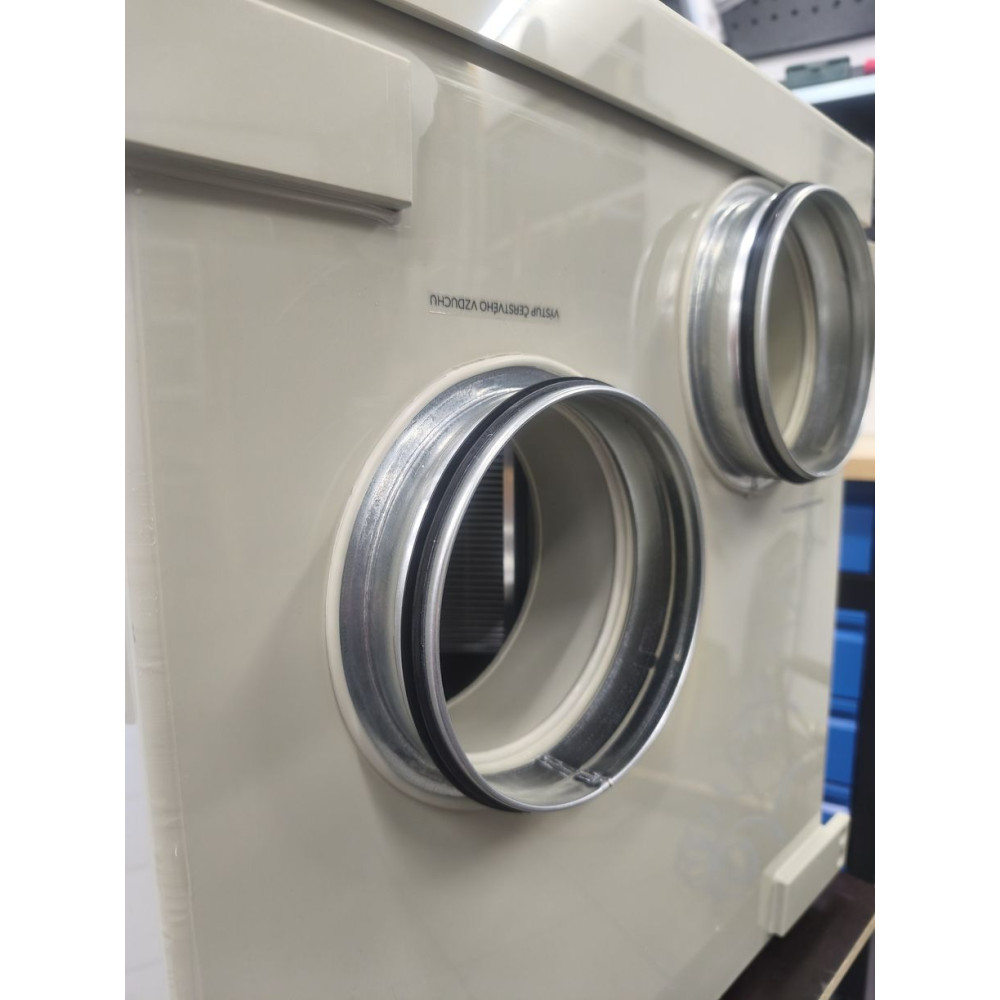

RECUBOX® on varustettu laadukkailla kaksihuulisella tiivisteellä varustetuilla liitäntälaipoilla. Kaksihuulinen tiiviste varmistaa ilmanvaihtokanavien tukevan ja tiiviin liitoksen sekä auttaa vähentämään ei-toivottuja ilmavuotoja tai ilman imeytymistä liitoskohdassa. Näin kanavien liittäminen on nopeaa, luotettavaa ja huollon kannalta helposti saavutettavaa. |
Vankan rakenteen, korkean laadun ja hygieenisen turvallisuuden ansiosta RECUBOX®-tuotteitamme käytetään useissa ČVUT-projekteissa, mukaan lukien ainutlaatuinen S.A.W.E.R.-järjestelmä, jota UCEEB kehittää juomaveden tuottamiseen ilmasta.
 |
Lämmönsiirtimen helppo irrotus Lämmönsiirrin voidaan irrottaa RECUBOX®-kotelosta helposti ja nopeasti, käytännössä yhdellä vedolla. Tämä helpottaa huomattavasti sen säännöllistä tarkastusta, huoltoa ja puhdistusta. |
 |
Maksimaalinen hygienia Irrotettava lämmönsiirrin mahdollistaa sekä itse lämmönsiirtimen että koko RECUBOX®-kotelon sisätilan perusteellisen puhdistuksen. Rakenne on suunniteltu helppoa huoltoa ja korkeaa käyttöhygieniaa silmällä pitäen. |
 |
Lämmönsiirtimen mekaaninen tiivistys Lämmönsiirrin tiivistetään RECUBOX®-kotelossa uraan asetetulla tiivisteellä ilman liimoja tai tavallisia itseliimautuvia tiivistenauhoja. Lämmönsiirrin voidaan siksi helposti irrottaa ja asentaa takaisin. Tiiviste voidaan tarvittaessa vaihtaa helposti. |
 |
Ilman ruuveja, niittejä ja rakenneliimoja RECUBOX®-kotelo valmistetaan yhdestä materiaalista kuumakaasuhitsaustekniikalla. Tuloksena ovat lujat, yhtenäiset ja tiiviit liitokset ilman tavallisten metallisten kiinnityselementtien korroosioriskiä tai liimattujen rakenneliitosten asteittaista heikkenemistä. |
 |
Laaja kokovalikoima RECUBOX® valmistetaan laajassa valikoimassa eri kokoja ja kapasiteetteja. Mittatilausrakenteen ansiosta sopiva ratkaisu voidaan suunnitella myös tilarajoitteisiin asennuksiin. |
 |
Suunniteltu vastavirtalämmönsiirtimille RECUBOX® OPEN on suunniteltu laajalle valikoimalle vastavirtalämmönsiirtimiä, ja sen tarkka rakenne mukautetaan aina asennettavan lämmönsiirtimen tyyppiin. |
 |
Laaja kapasiteettialue RECUBOX®-sarjan avulla voidaan suunnitella järjestelmiä pienistä asuinrakennusten ratkaisuista suuriin ilmanvaihtokokonaisuuksiin, joiden ilmavirrat ovat useita tuhansia m³/h. |
 |
Mahdollisuus liittää ionisaattori Järjestelmää voidaan kyseisen asennuksen vaatimusten mukaan täydentää esimerkiksi MALAPA IN03 -ionisaattorilla tai muilla ilmanvaihtokomponenteilla. |
 |
Maksimaalinen muunneltavuus Tulo- ja lähtöliitäntöjen sijainti voidaan mukauttaa kyseiseen projektiin, kanaviston reititykseen, haluttuun halkaisijaan sekä teknisen tilan käytettävissä olevaan tilaan. |
 |
Peilikuvaversio Peilikuvaversio on mahdollinen kaikissa soveltuvissa vaihtoehdoissa. Kondenssiveden poisto toteutetaan 1/2" kierreliitännällä, ja se voidaan valmistella useaan eri sijaintiin valitun toteutuksen mukaan. |
Myönnämme RECUBOX®-kotelon tiiviydelle poikkeuksellisen 12 vuoden takuun.
Kotelo valmistetaan korkealaatuisesta polypropeenista ja liitetään kuumakaasuhitsaamalla, jolloin syntyy yhtenäisiä, lujia ja pitkäaikaisesti vakaita liitoksia ilman korroosion tai rakenneliitosten asteittaisen irtoamisen riskiä.
Toisin kuin liimattuja liitoksia, niittejä, tiivistenauhoja tai eri materiaalien yhdistelmiä käyttävät rakenteet, RECUBOX® säilyttää ilmatiiviytensä ja mekaanisen kestävyytensä myös monien käyttövuosien jälkeen.
 |
Helppo asennus Asennusta helpottaa vähintään kahdeksan valmiiksi asennettua kannaketta, joissa on reiät kierretangoille. RECUBOX® voidaan ripustaa kattoon tai kiinnittää seinään takaseinän lähellä olevien kannakkeiden avulla. |
 |
Suuren pinta-alan suodattimet Suuri suodatuspinta-ala auttaa pienentämään ilmannopeutta suodatinmateriaalin läpi ja vähentämään painehäviötä. Suodatinkehykset mahdollistavat samalla suodatinmateriaalin helpon vaihdon. Perusversiona RECUBOX® on varustettu M5-luokan suodatinmateriaalilla. |
 |
BY-PASS BY-PASS on saatavana erillisenä ohitusosana tai integroituna ratkaisuna, jossa on mahdollisuus manuaaliseen ohjaukseen tai valmistelu servomoottorille. BY-PASS-akselin halkaisija on 14 mm. |
 |
RECUBOX® voidaan tilata ilman lämmöneristystä tai 30 tai 50 mm paksulla eristyksellä. Eristetyssä versiossa lämmöneristys on suljettu ilmatiiviisti kahden polypropeenikuoren väliin. Eristemateriaalin lisäksi rakenteeseen lisätään toinen 5mm PP-kuori, joka suojaa eristystä ja muodostaa yhtenäisen rakenteellisen kokonaisuuden. |
RECUBOX® OPEN voidaan lisämaksusta varustaa laajennetulla valmistelulla mittauksia, kaapelointia ja turvallista sähköasennusta varten.
Tämä toteutus, joka kuuluu vakiona RECUBOX® VENT-READY -sarjaan, helpottaa antureiden asennusta, kaapelien reititystä, puhaltimien kytkentää sekä myöhempää huoltoa tai järjestelmän laajentamista.
Lisämaksullinen valmistelu on valittava tilausprosessin aikana tai ilmoitettava tilauksen huomautuksissa.
 |
Kaapeliläpivientien sijainnin, määrän ja toteutuksen kuvaus. |
RECUBOX® OPEN RX 04/300 voidaan tilata muovisella tai alumiinisella vastavirtalämmönsiirtimellä.
Lämmönsiirtimen tyyppi valitaan tilausprosessin aikana. RECUBOX®-rakenne mukautetaan aina valitun lämmönsiirtimen mittoihin ja toteutukseen.
 |
1. RECUTECH REP+27-300-H-F-30 Muovinen vastavirtalämmönsiirrin tšekkiläiseltä RECUTECH-valmistajalta. RekupeX-tuotetunnus: RX-P 04/300. |
 |
2. ZERN ENGINEERING HU-EX6 271/300-1 Muovinen vastavirtalämmönsiirrin HPS-lamelleilla ja kestävällä HPS-kotelolla. |
 |
3. RECUTECH REK+27-300-22 Täysin alumiininen vastavirtalämmönsiirrin tšekkiläiseltä RECUTECH-valmistajalta. RekupeX-tuotetunnus: RX 04/300. |
 |
RECUBOX® OPEN RX 04/300 – A01 Kuvattu kokoonpano:
Avaa piirustus täysikokoisena napsauttamalla kuvaa. |
Vaihtoehto valitaan tilausprosessin aikana.
RECUBOX® edestä katsottuna huolto-oven ollessa avoinna.
Ilmoitetut mitat sisältävät 30 mm lämmöneristyksen ja toisen kotelokerroksen. Jos mittoja on tarpeen muuttaa esimerkiksi suurempien liitäntäyhteiden, eristyksen tai muun teknisen muutoksen vuoksi, ilmoitamme siitä tilauksen jälkeen ennen tuotannon aloittamista.
 |
A01 Lämmönsiirrin leveällä alustalla, 4 liitäntää sivuille Mitat: 655 (A) × 418 (B) × 445 (C) mm |
 |
B01 Lämmönsiirrin kapealla alustalla, 4 liitäntää sivuille Mitat: 655 (B) × 418 (A) × 445 (C) mm |
 |
A02 Lämmönsiirrin leveällä alustalla, 2 liitäntää ylöspäin ja 2 sivuille Mitat: 655 (A) × 418 (B) × 445 (C) mm |
 |
B02 Lämmönsiirrin kapealla alustalla, 2 liitäntää ylöspäin ja 2 sivuille Mitat: 655 (B) × 418 (A) × 445 (C) mm |
 |
Huoltopääsy – mitta E RECUBOX®-huolto-oven eteen on jätettävä riittävästi tilaa lämmönsiirtimen vetämiseksi ulos moduulista. E = C − 60 mm Integroitu BY-PASS – mitta F Integroitu BY-PASS sijaitsee lämmönsiirtimen takana ja kasvattaa RECUBOX®-kotelon kokonaissyvyyttä noin kolmanneksella perussyvyydestä. F = 1/3 × C BY-PASS avaa raitisilman ohitusreitin lämmönsiirtimen ympäri erittäin pienellä painehäviöllä. Tässä toteutuksessa BY-PASSin avaaminen ei sulje ilmavirtausta lämmönsiirtimen läpi. Avoimen ohitusreitin huomattavasti pienemmän painehäviön ansiosta lämmönsiirtimen läpi kulkevan ilman määrä kuitenkin minimoituu. |
RECUBOX® valmistetaan valitun kokoonpanon mukaisesti. Liitäntöjen sijainti ja halkaisija, huolto-oven suunta, kondenssiveden poiston sijainti, eristystapa, BY-PASSin toteutus ja muut rakenteelliset yksityiskohdat voidaan mukauttaa kyseiseen asennukseen.
Jos valittua kokoonpanoa ei voida teknisesti toteuttaa tai jokin muu ratkaisu olisi sopivampi, otamme sinuun yhteyttä ennen tuotannon aloittamista.
Esimerkki RECUBOX®-rakenteesta versiona ilman huolto-ovia:
Tuotteen hintaan sisältyvät integroitu lämmönsiirrin ja kyseiselle tuoteversiolle ilmoitettu kokoonpano. Mahdolliset lisävarusteet, anturi- ja sähköasennusvalmistelu sekä yksilölliset rakennemuutokset määräytyvät tilausprosessissa valitun kokoonpanon mukaan.
