Figyelmeztetés a termék ábrázolásával kapcsolatban: A fényképek illusztrációk, és nem feltétlenül pontosan a kínált változatot vagy a kiválasztott RECUBOX® konfigurációt mutatják. A konkrét kivitel, méretek és az egyes szerkezeti elemek elhelyezése tekintetében a vonatkozó műszaki rajzok és ábrák az irányadók.

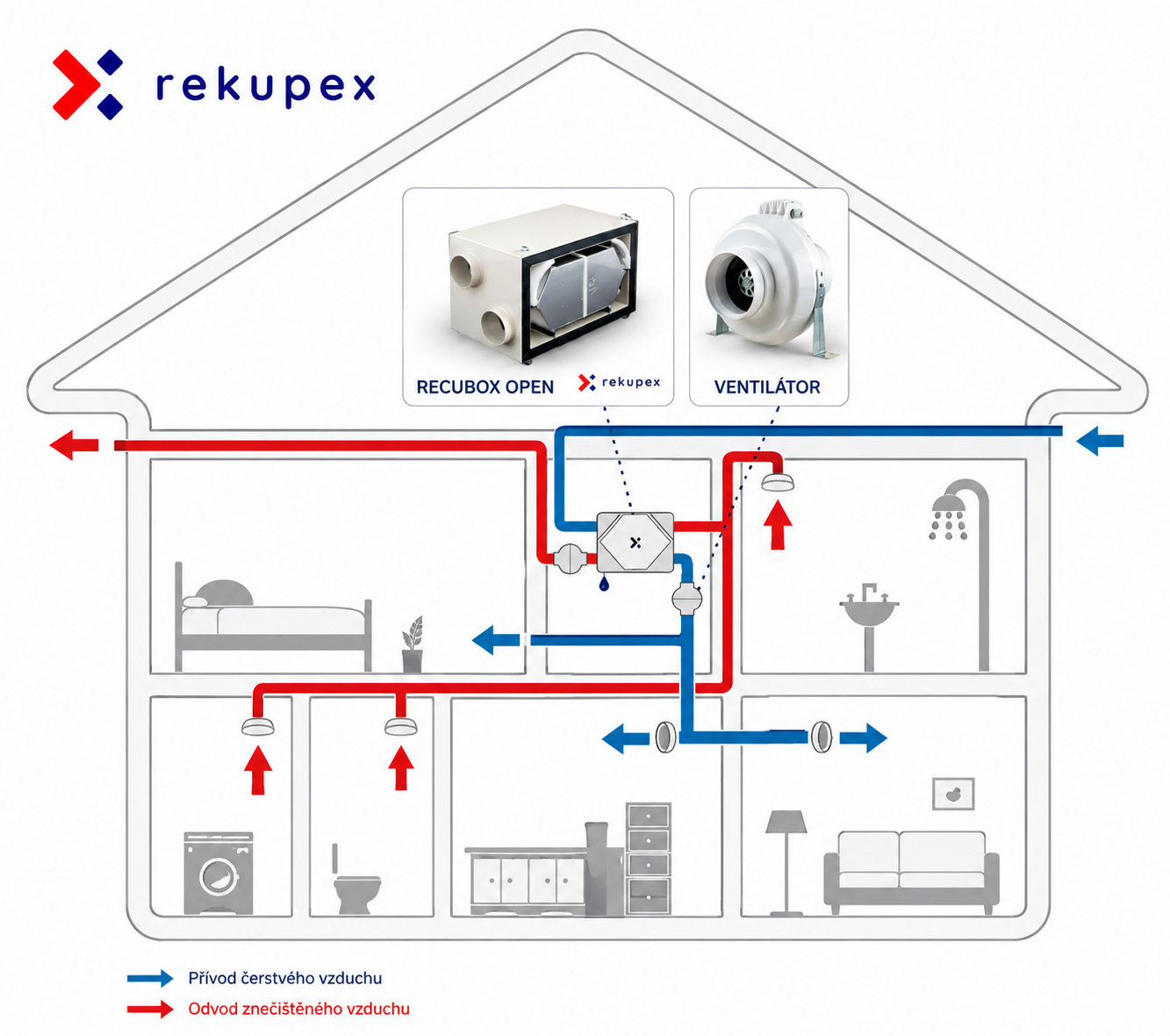

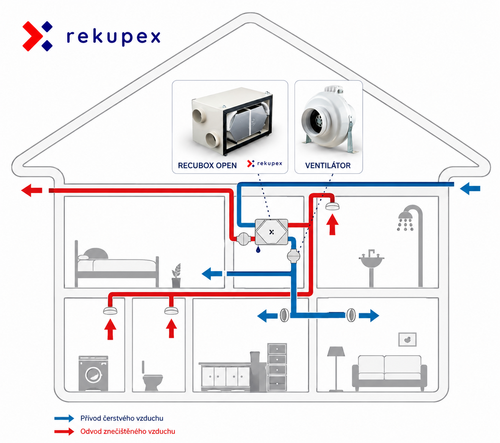

A RECUBOX® OPEN moduláris hővisszanyerő rendszermegoldás, amely nagyfokú rugalmasságot biztosít a teljes légtechnikai rendszer kialakításában. A hagyományos kompakt hővisszanyerős szellőztető egységekkel ellentétben a ventilátorok nincsenek fixen beépítve a RECUBOX® házába – a rendszer többi eleméhez hasonlóan külön, közvetlenül a légcsatornába kerülnek beépítésre.
Ennek köszönhetően a ventilátorok teljesítménye, a szabályozás, a szűrés, a hangtompítók, az utófűtők, a csappantyúk, a BY-PASS és az egyéb tartozékok pontosan az adott telepítéshez igazíthatók. Az eredmény hosszú élettartam, egyszerű karbantartás, az egyes alkatrészek könnyű cseréje, valamint a rendszer későbbi bővítésének vagy korszerűsítésének lehetősége.

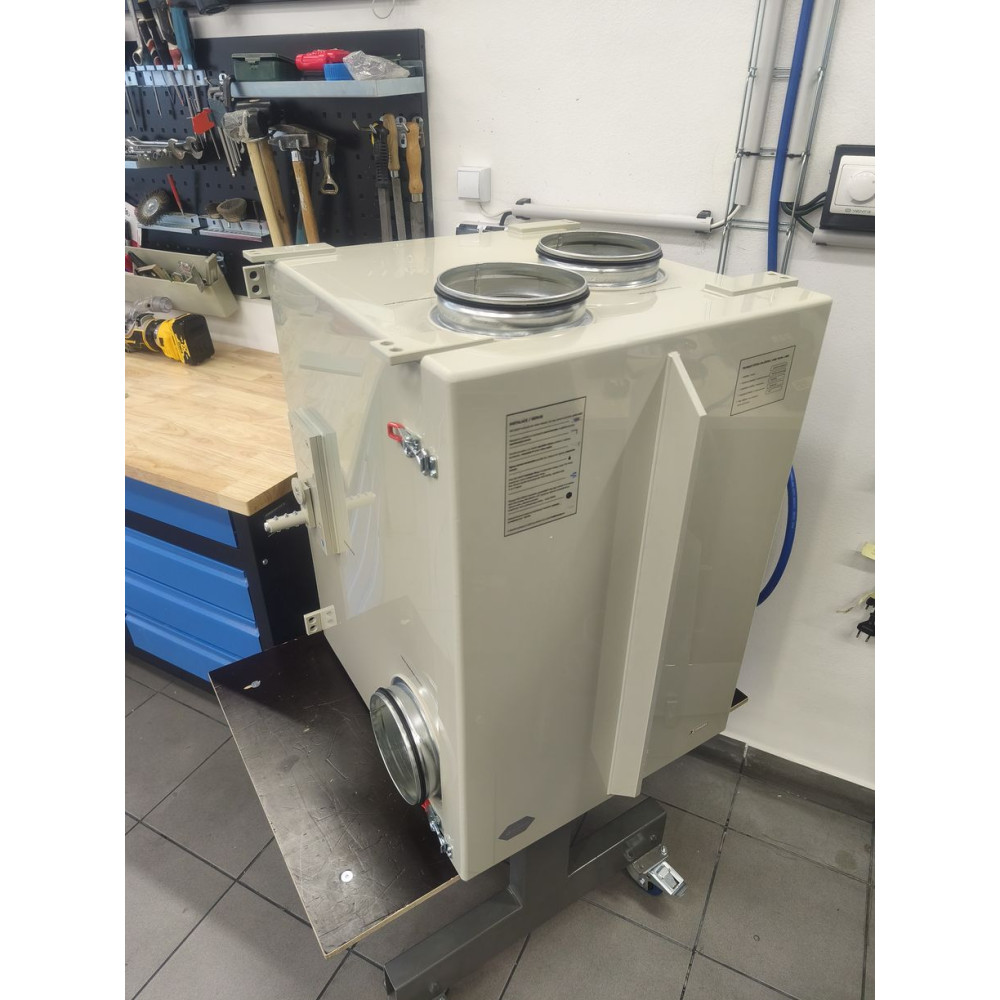

A RECUBOX® termékeket teljes egészében Csehországban gyártjuk, az ügyfelek pontos igényei szerint. Kiváló minőségű SIMONA AG polipropilén anyagokat és professzionális forrógázos hegesztési technológiát alkalmazunk Leister AG berendezésekkel.
 |
 |
 |
Minden RECUBOX® gondosan kidolgozott műszaki termékként készül, különös hangsúlyt fektetve a pontosságra, a tömítettségre, a hosszú élettartamra és az adott telepítéshez való igazíthatóságra.

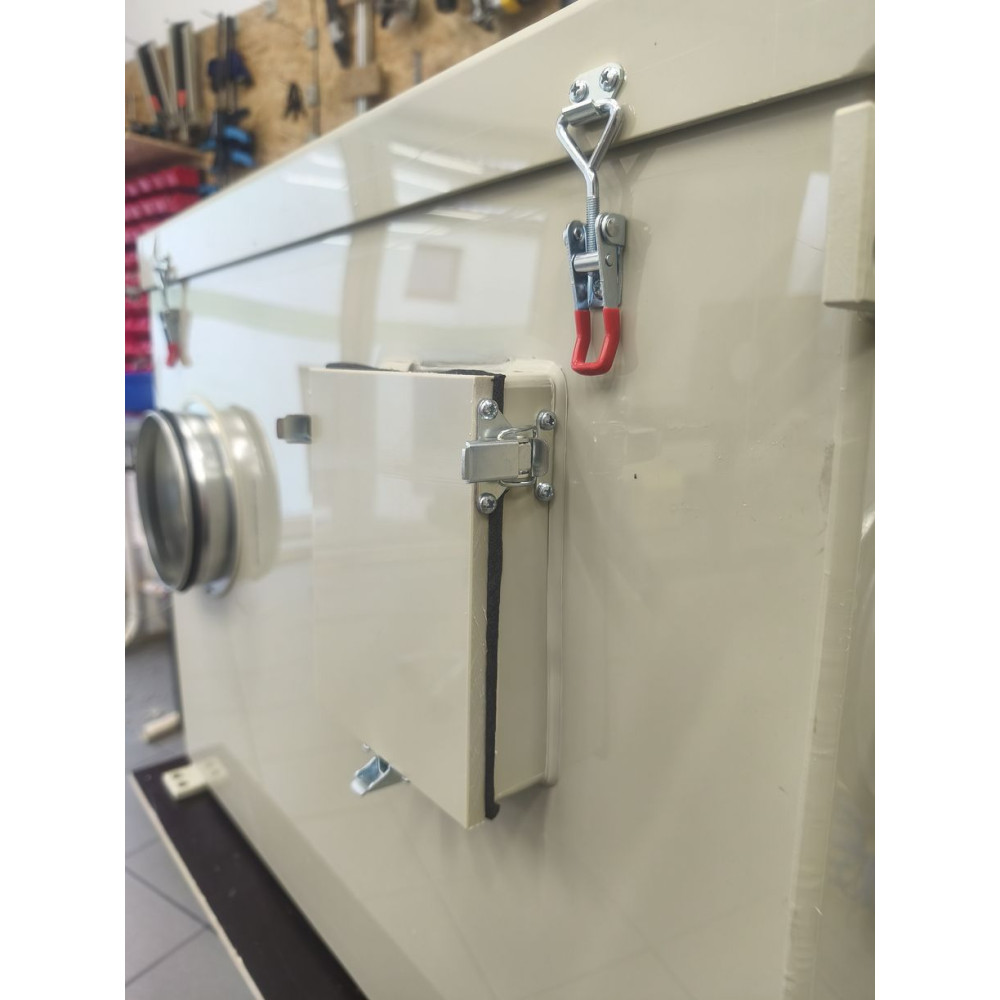

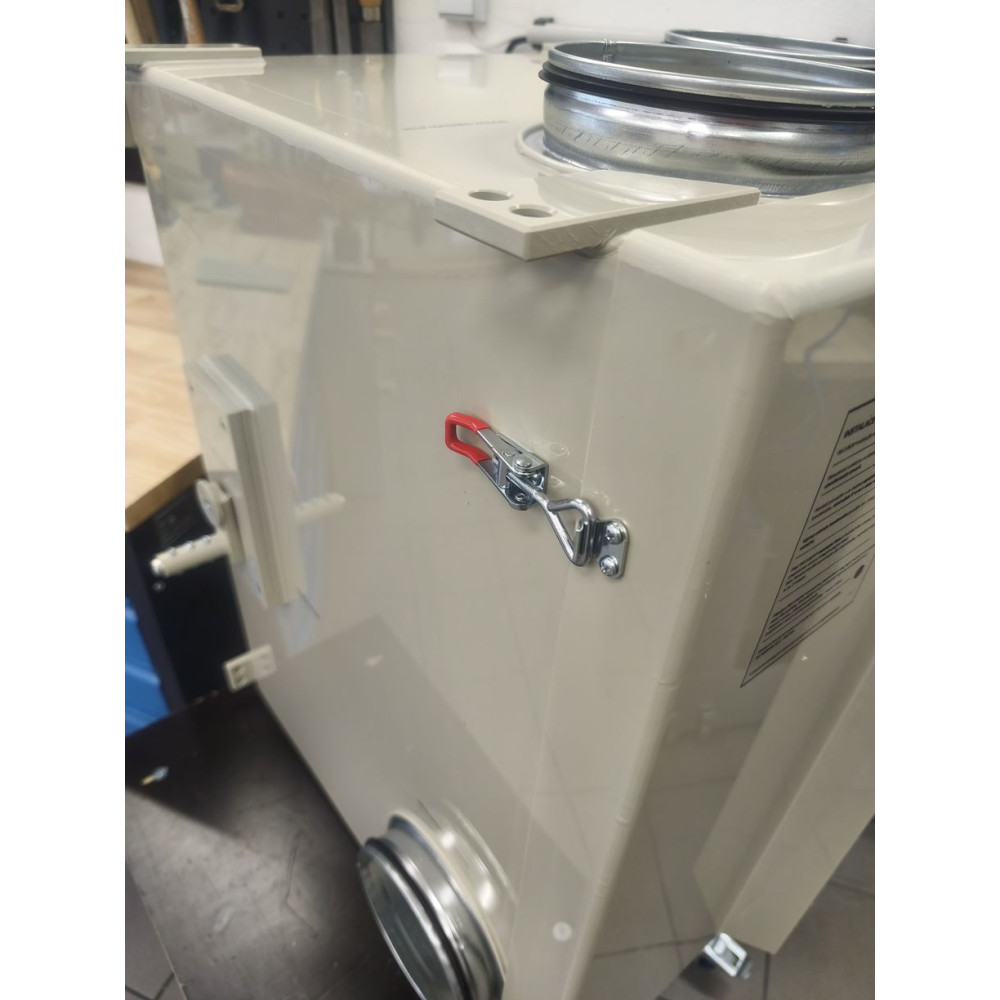

A burkolat tömítettsége alapvető fontosságú a hővisszanyerő rendszer hatékony működéséhez. A RECUBOX® masszív, állítható leszorítóerejű zárakkal van felszerelve, amelyekkel a szervizajtó tömítésre gyakorolt nyomása pontosan beállítható.
Ez csökkenti a nem kívánt fals levegő beszívását, így a rendszer a lehető legnagyobb hatásfokkal működhet. Ugyanakkor megmarad a gyors és kényelmes szerviz-hozzáférés a hőcserélőhöz és a RECUBOX® belső teréhez.
 |
Legalább 8 tartó menetes szárakhoz A RECUBOX® alapfelszereltségben legalább nyolc szerkezeti tartóval rendelkezik, amelyek furatokkal vannak ellátva a menetes szárak számára. Elhelyezésüknek köszönhetően a RECUBOX® felszerelhető:
Az állítható zárak új elhelyezése 2026-tól 2026-tól minden szigetelt RECUBOX® állítható leszorítóerejű zárakkal van felszerelve. A zárak úgy vannak elhelyezve, hogy ne nyúljanak a RECUBOX® felső éle fölé, és ne akadályozzák a berendezés közvetlenül a mennyezet alá történő telepítését. Egyes régebbi termékfotókon a zárak még az eredeti elhelyezésükben láthatók. A 2026-tól gyártott RECUBOX® modelleknél ezek elhelyezése már nem korlátozza a mennyezethez közeli telepítést. |
 |

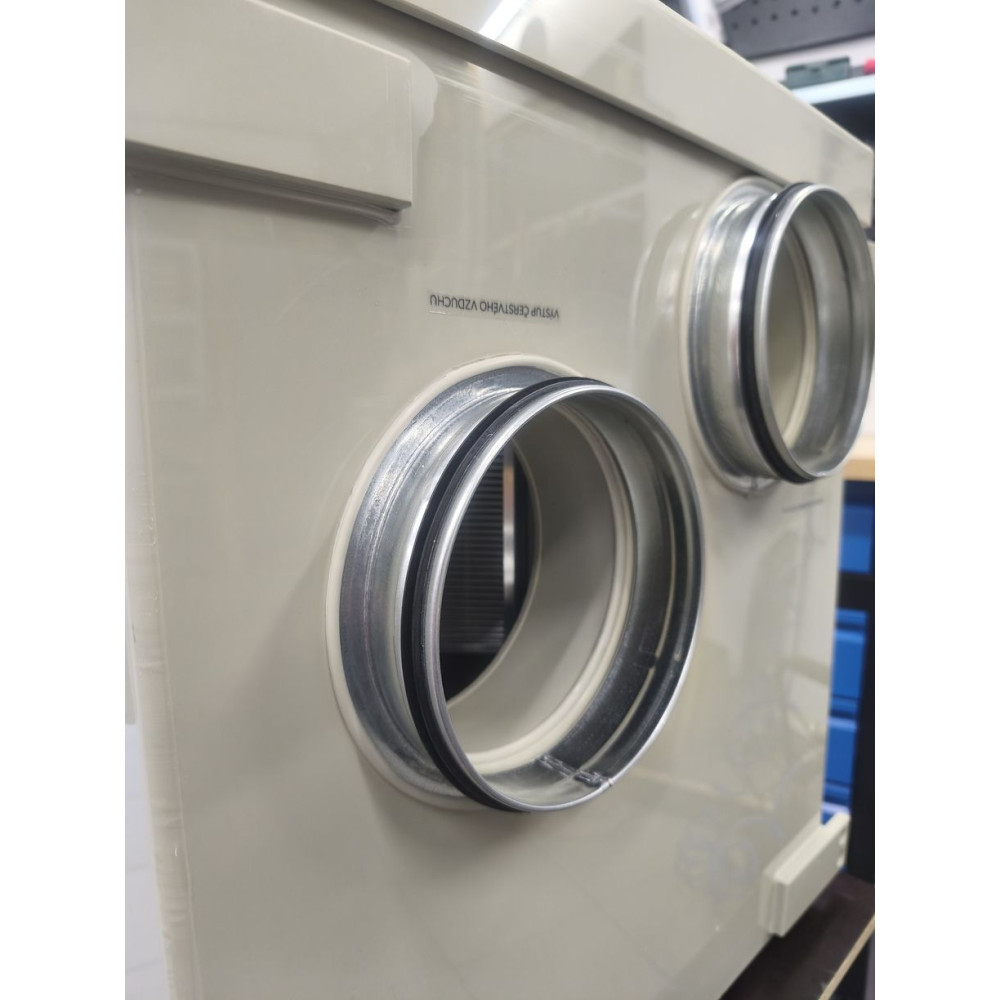

A RECUBOX® kiváló minőségű, dupla ajaktömítéssel ellátott csatlakozókarimákkal van felszerelve. A dupla ajaktömítés erős és tömített kapcsolatot biztosít a légtechnikai csővezetékekkel, és segít csökkenteni a nem kívánt légszivárgást vagy levegőbeszívást a csatlakozási ponton. Ennek köszönhetően a csővezeték csatlakoztatása gyors, megbízható és szervizelés szempontjából könnyen hozzáférhető. |
Robusztus kialakításuknak, magas minőségüknek és higiéniai biztonságuknak köszönhetően RECUBOX® termékeink számos ČVUT projekt részét képezik, köztük az egyedülálló S.A.W.E.R. rendszernek is, amelyet az UCEEB ivóvíz levegőből történő előállítására fejleszt.
 |
A hőcserélő egyszerű eltávolítása A hőcserélő egyszerűen és gyorsan, gyakorlatilag egyetlen mozdulattal eltávolítható a RECUBOX®-ból. Ez jelentősen megkönnyíti a rendszeres ellenőrzést, karbantartást és tisztítást. |
 |
Maximális higiénia A kivehető hőcserélő lehetővé teszi mind a hőcserélő, mind a RECUBOX® teljes belső terének alapos tisztítását. A kialakításnál kiemelt szempont volt az egyszerű karbantartás és a magas szintű üzemi higiénia. |
 |
A hőcserélő mechanikus tömítése A hőcserélő a RECUBOX®-ban egy horonyba helyezett tömítéssel van lezárva, ragasztó vagy hagyományos öntapadó tömítőszalag használata nélkül. A hőcserélő ezért egyszerűen eltávolítható és visszahelyezhető. Szükség esetén a tömítés is könnyen cserélhető. |
 |
Csavarok, szegecsek és szerkezeti ragasztók nélkül A RECUBOX® burkolata egyetlen anyagtípusból készül forrógázos hegesztési technológiával. Ennek eredménye erős, homogén és tömített kötés, a hagyományos fém kötőelemek korróziójának vagy a ragasztott szerkezeti kötések fokozatos romlásának kockázata nélkül. |
 |
Széles méretválaszték A RECUBOX® széles méret- és teljesítményválasztékban készül. Az egyedi kialakításnak köszönhetően megfelelő megoldás tervezhető még korlátozott helyigényű telepítésekhez is. |
 |
Ellenáramú hőcserélőkhöz tervezve A RECUBOX® OPEN ellenáramú hőcserélők széles választékához készült, és konkrét kialakítása mindig a beépített hőcserélő típusához igazodik. |
 |
Széles teljesítménytartomány A RECUBOX® termékcsalád kis lakossági alkalmazásoktól egészen a több ezer m³/h légszállítású nagy légtechnikai rendszerekig lehetővé teszi a rendszerek tervezését. |
 |
Ionizátor csatlakoztatásának lehetősége Az adott telepítés követelményeitől függően a rendszer például MALAPA IN03 ionizátorral vagy további légtechnikai komponensekkel egészíthető ki. |
 |
Maximális variálhatóság A be- és kimeneti csatlakozások helyzete a konkrét projekthez, a légcsatornák vezetéséhez, az igényelt átmérőhöz és a gépészeti helyiség rendelkezésre álló teréhez igazítható. |
 |
Tükrözött kivitel A tükrözött kivitel minden megfelelő változatnál lehetséges. A kondenzvíz-elvezetés 1/2" menetes csatlakozással történik, és az adott kivitelnek megfelelően több pozícióban is előkészíthető. |
A RECUBOX® burkolatának tömítettségére kiemelkedő, 12 éves garanciát biztosítunk.
A burkolat kiváló minőségű polipropilénből készül, és forrógázos hegesztéssel kerül összeillesztésre, aminek köszönhetően homogén, erős és hosszú távon stabil kötések jönnek létre korrózió vagy a szerkezeti kötések fokozatos szétválásának kockázata nélkül.
A ragasztott kötéseket, szegecseket, tömítőszalagokat vagy különböző anyagok kombinációját alkalmazó konstrukciókkal ellentétben a RECUBOX® légtömörsége és mechanikai ellenállása sok évnyi üzemeltetés után is megmarad.
 |
Egyszerű telepítés A szerelést legalább nyolc előkészített, menetes szárakhoz kialakított furattal rendelkező tartó könnyíti meg. A RECUBOX® mennyezetre függeszthető vagy a hátfalánál elhelyezett tartók segítségével falra rögzíthető. |
 |
Nagy felületű szűrők A nagy szűrőfelület segít csökkenteni a szűrőanyagon áthaladó levegő sebességét és mérsékli a nyomásveszteséget. A szűrőkeretek egyúttal lehetővé teszik a szűrőanyag egyszerű cseréjét. Alapkivitelben a RECUBOX® M5 osztályú szűrőanyaggal van felszerelve. |
 |
BY-PASS A BY-PASS külön bypass-elemként vagy integrált megoldásként érhető el, kézi működtetés lehetőségével vagy szervomotor-előkészítéssel. A BY-PASS tengely átmérője 14 mm. |
 |
A RECUBOX® hőszigetelés nélkül, illetve 30 vagy 50 mm vastag szigeteléssel rendelhető. A szigetelt kivitelben a hőszigetelés hermetikusan két polipropilén burkolat közé van zárva. A szigetelőanyag mellett egy második 5 mm vastag PP burkolat is alkalmazásra kerül, amely védi a szigetelést és kompakt szerkezeti egységet alkot. |
A RECUBOX® OPEN felár ellenében kibővített előkészítéssel látható el méréshez, kábelezéshez és biztonságos elektromos szereléshez.
Ez a kivitel, amely a RECUBOX® VENT-READY sorozat alapfelszereltségének része, megkönnyíti az érzékelők felszerelését, a kábelek vezetését, a ventilátorok bekötését, valamint a későbbi szervizelést vagy rendszerbővítést.
A feláras előkészítést a rendelési folyamat során kell kiválasztani, vagy a rendelés megjegyzésében kell feltüntetni.
 |

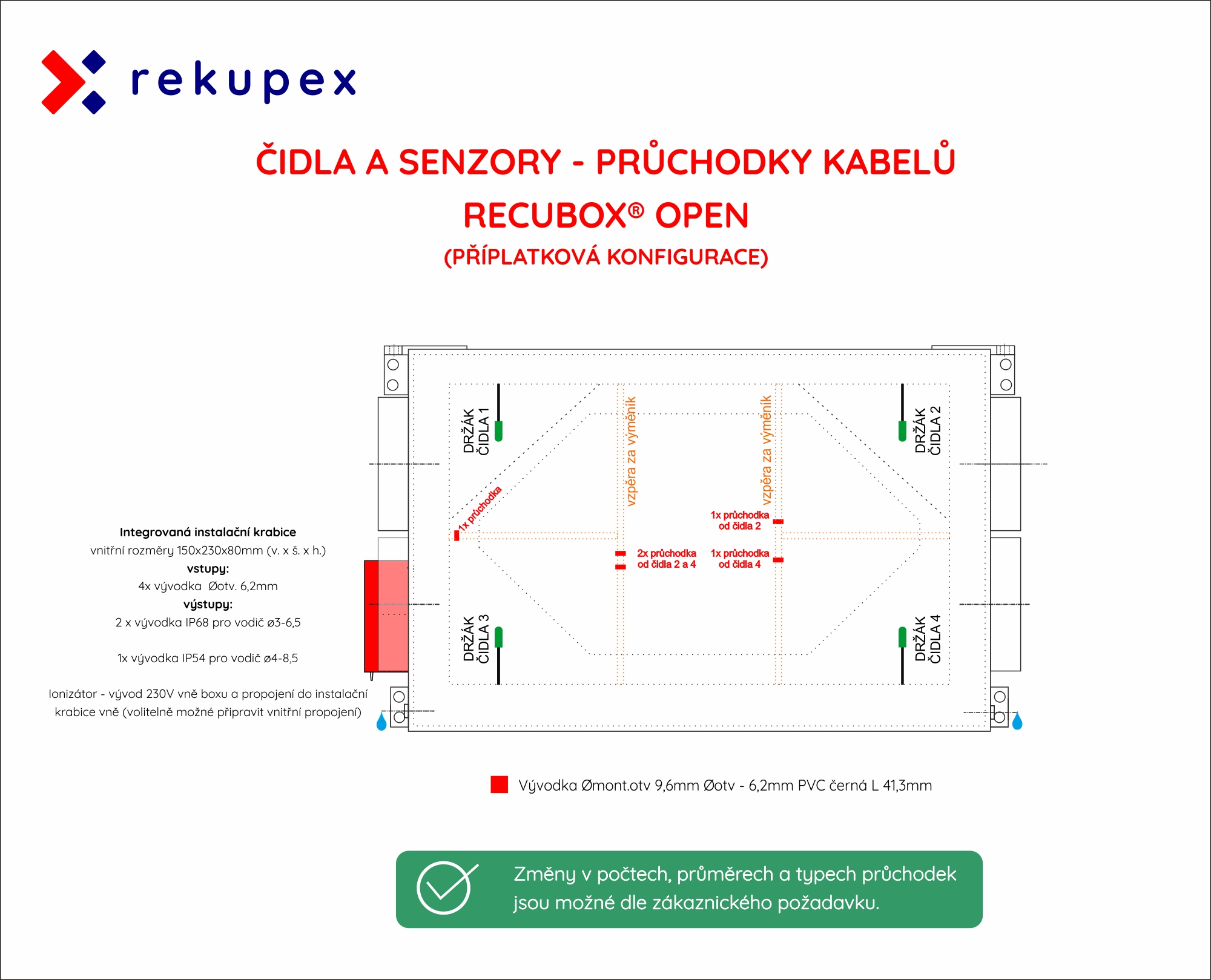

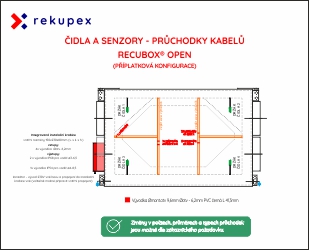

A kábelátvezetések helyének, számának és kialakításának ábrázolása. |
A RECUBOX® OPEN RX 04/300 műanyag vagy alumínium ellenáramú hőcserélővel rendelhető.
A konkrét hőcserélő a rendelési folyamat során választható ki. A RECUBOX® szerkezete mindig a kiválasztott hőcserélő méreteihez és kiviteléhez igazodik.
 |

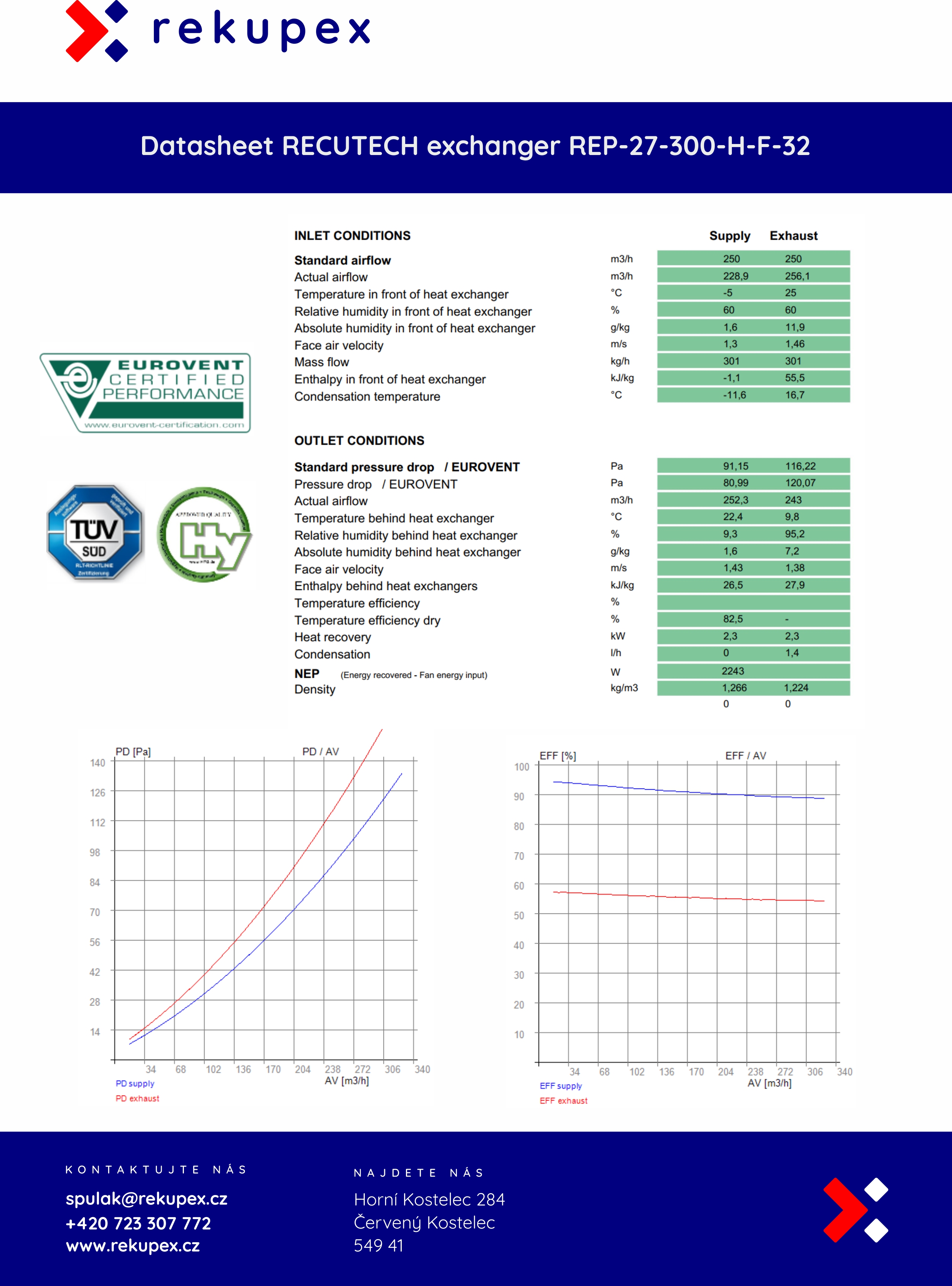

1. RECUTECH REP+27-300-H-F-30 Műanyag ellenáramú hőcserélő a cseh RECUTECH gyártótól. RekupeX termékjelölés: RX-P 04/300. |
 |

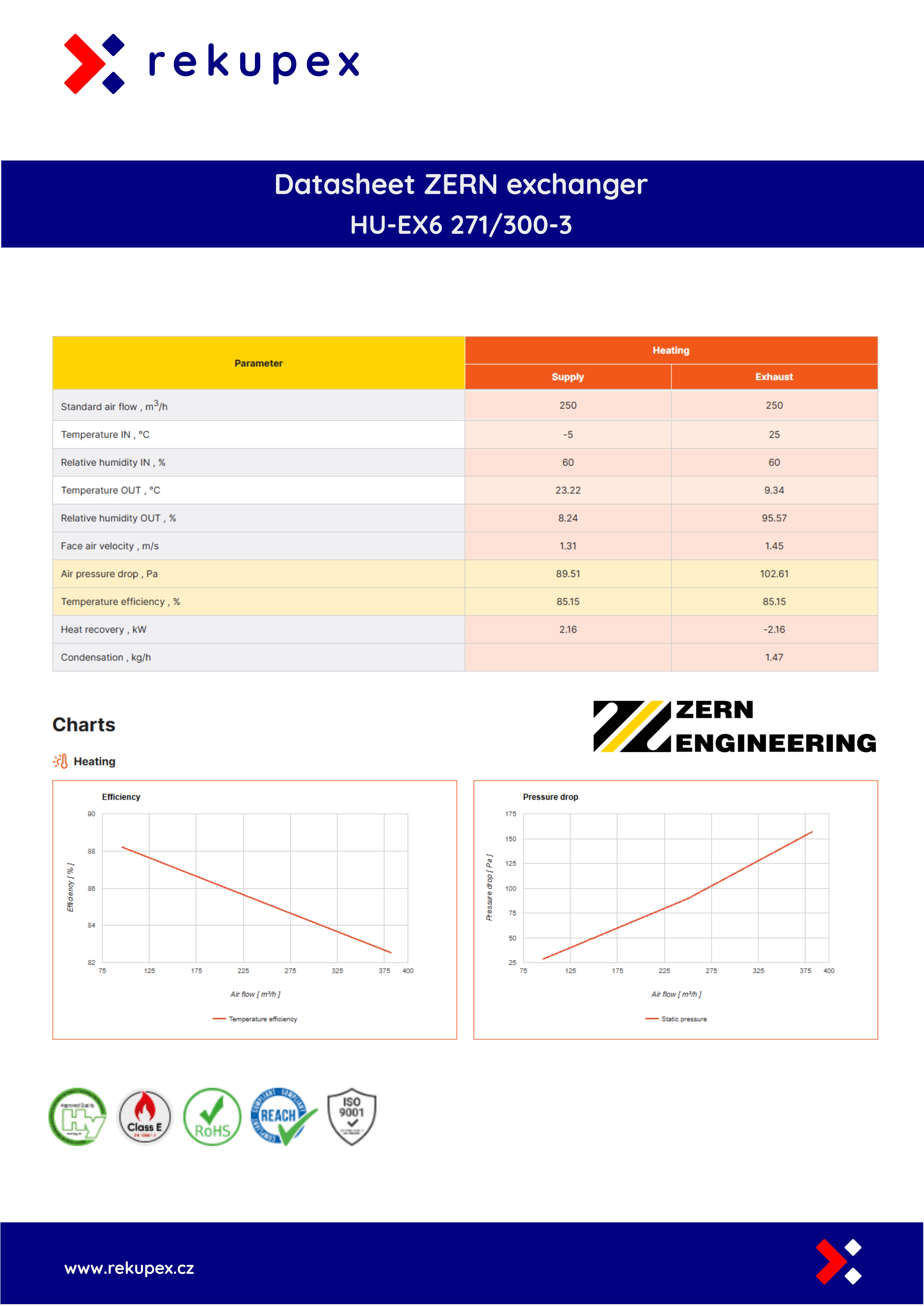

2. ZERN ENGINEERING HU-EX6 271/300-1 Műanyag ellenáramú hőcserélő HPS lamellákkal és tartós HPS burkolattal. |
 |

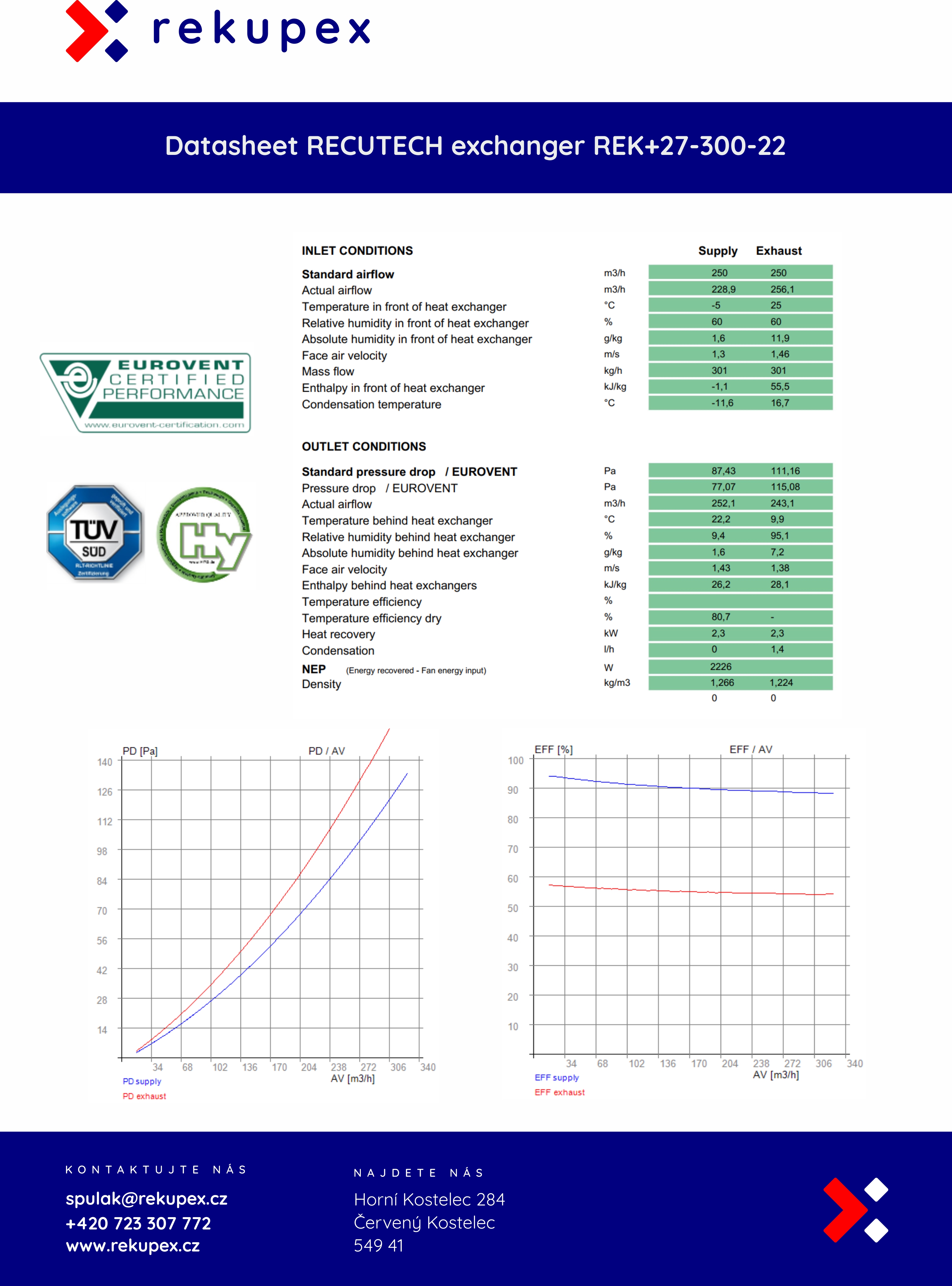

3. RECUTECH REK+27-300-22 Teljesen alumínium ellenáramú hőcserélő a cseh RECUTECH gyártótól. RekupeX termékjelölés: RX 04/300. |
 |

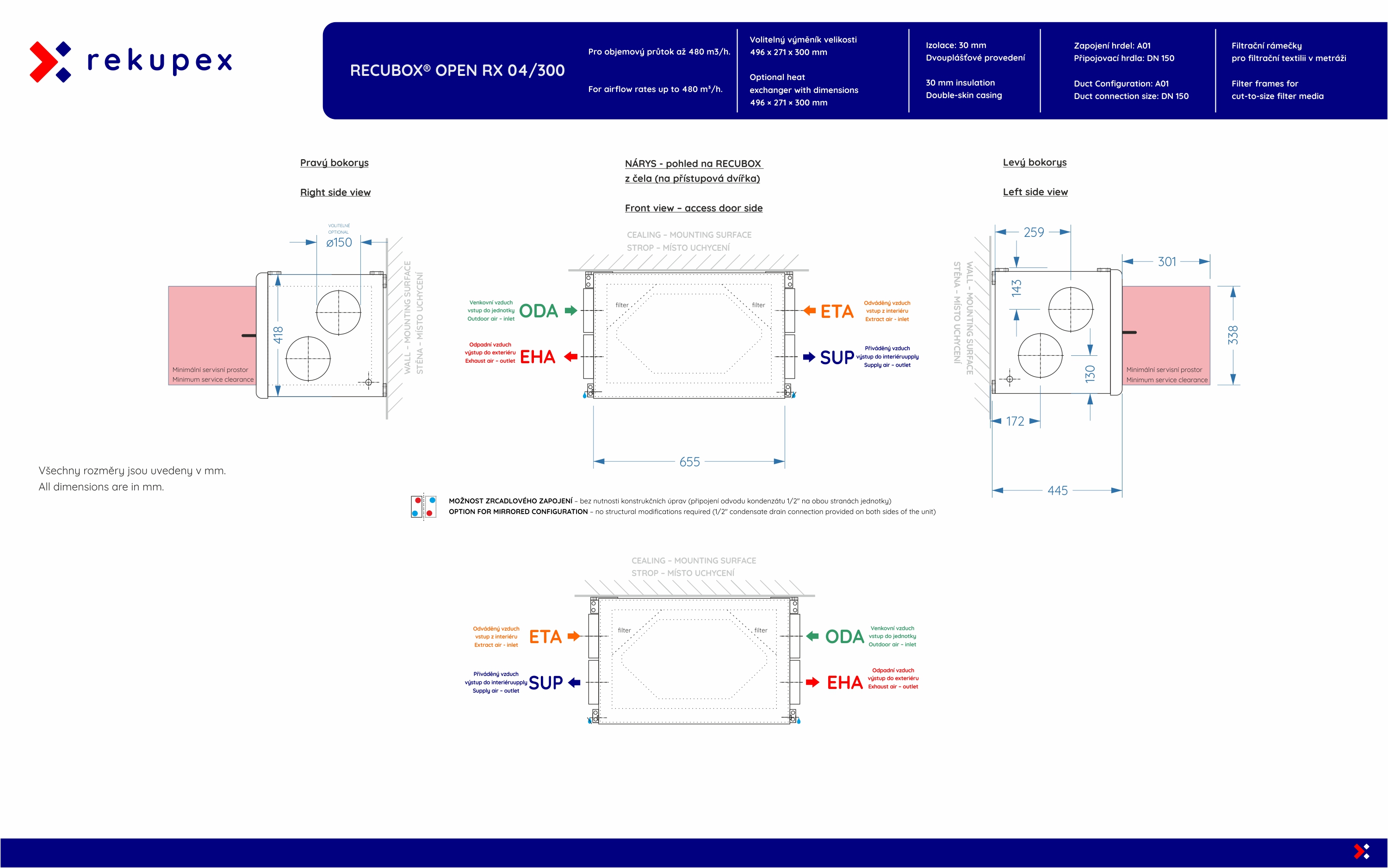

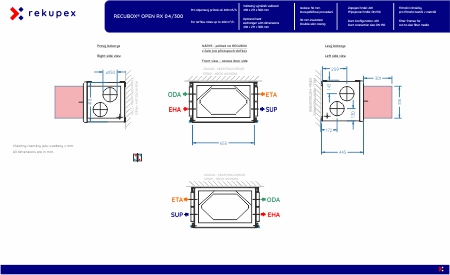

RECUBOX® OPEN RX 04/300 – A01 Ábrázolt konfiguráció:
Kattintson a képre a rajz teljes méretben történő megnyitásához. |
A változat kiválasztása a rendelési folyamat során történik.
A RECUBOX® elölnézete nyitott szervizajtóval.
A megadott méretek tartalmazzák a 30 mm hőszigetelést és a második burkolatot. Ha például nagyobb csatlakozócsonkok, szigetelés vagy más műszaki változtatás miatt a méreteket módosítani kell, a rendelést követően, a gyártás megkezdése előtt tájékoztatjuk Önt.
 |
A01 Hőcserélő széles tálcán, 4 oldalsó csatlakozócsonk Méret: 655 (A) × 418 (B) × 445 (C) mm |
 |
B01 Hőcserélő keskeny tálcán, 4 oldalsó csatlakozócsonk Méret: 655 (B) × 418 (A) × 445 (C) mm |
 |
A02 Hőcserélő széles tálcán, 2 csatlakozócsonk felfelé és 2 oldalra Méret: 655 (A) × 418 (B) × 445 (C) mm |
 |
B02 Hőcserélő keskeny tálcán, 2 csatlakozócsonk felfelé és 2 oldalra Méret: 655 (B) × 418 (A) × 445 (C) mm |
 |
Szerviz-hozzáférés – E méret A RECUBOX® szervizajtaja előtt elegendő helyet kell hagyni ahhoz, hogy a hőcserélő kihúzható legyen a modulból. E = C − 60 mm Integrált BY-PASS – F méret Az integrált BY-PASS a hőcserélő mögött helyezkedik el, és a RECUBOX® teljes mélységét körülbelül az alapmélység egyharmadával növeli meg. F = 1/3 × C A BY-PASS nagyon alacsony nyomásveszteségű megkerülő útvonalat nyit a friss levegő számára a hőcserélő körül. Ennél a kialakításnál a BY-PASS kinyitása nem zárja le a hőcserélőn keresztüli áramlást. A nyitott megkerülő útvonal lényegesen alacsonyabb nyomásvesztesége miatt azonban a hőcserélőn átáramló levegő mennyisége minimálisra csökken. |
A RECUBOX® a kiválasztott konfiguráció szerint készül. A csatlakozócsonkok helyzete és átmérője, a szervizajtó tájolása, a kondenzvíz-elvezetés helye, a szigetelés módja, a BY-PASS kialakítása és egyéb szerkezeti részletek az adott telepítéshez igazíthatók.
Ha a kiválasztott konfiguráció műszakilag nem megvalósítható, vagy más megoldás lenne megfelelőbb, a gyártás megkezdése előtt kapcsolatba lépünk Önnel.
Példa a RECUBOX® kialakítására hozzáférési ajtók nélküli kivitelben:
A termék ára tartalmazza az integrált hőcserélőt és az adott termékváltozatnál megadott konfigurációt. Az opcionális tartozékok, az érzékelők és elektromos szerelés előkészítése, valamint az egyedi szerkezeti módosítások a rendelési folyamat során kiválasztott konfigurációtól függnek.
