Vi tilbyder et stort udvalg af entalpivekslere til de fleste ventilationsanlæg med varmegenvinding. Hvis du ikke kan finde den rigtige model, kontakt os – vi hjælper dig gerne!
Fremstillet i Tjekkiet ....
Udstyret med varmevekslere fra RECUTECH eller ZERN ENGINEERING .....
Udtagelig varmeveksler .....
Kapacitet op til 480 m3/h .....
Certificeret virkningsgrad op til 96% .....
M5-filtre .....
Bemærkning vedrørende produktillustrationen: Fotografierne er vejledende og viser ikke nødvendigvis præcist den tilbudte variant eller den valgte RECUBOX®-konfiguration. For den konkrete udførelse, dimensioner og placering af de enkelte konstruktionselementer er de relevante tekniske skitser og tegninger gældende.

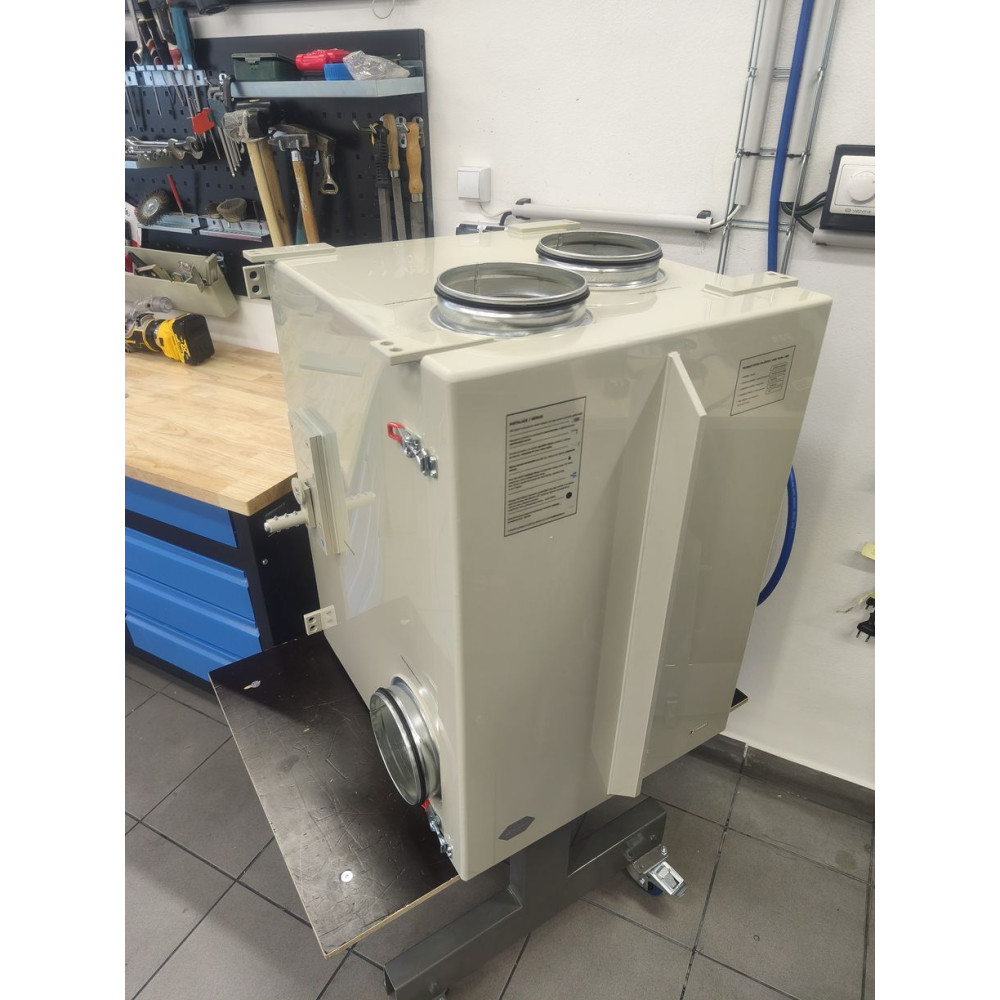

RECUBOX® OPEN er en modulær løsning til varmegenvindingssystemer med stor fleksibilitet i udformningen af det samlede ventilationssystem. I modsætning til almindelige kompakte ventilationsaggregater med varmegenvinding er ventilatorerne ikke fast integreret i RECUBOX®-kabinettet – de installeres separat direkte i kanalsystemet ligesom de øvrige systemkomponenter.
Dermed kan ventilatorernes ydelse, regulering, filtrering, lyddæmpere, eftervarmeflader, spjæld, BY-PASS og andet tilbehør tilpasses præcist til den konkrete installation. Resultatet er lang levetid, enkel service, nem udskiftning af de enkelte komponenter samt mulighed for senere udvidelse eller modernisering af systemet.
RECUBOX® fremstilles fuldstændigt i Tjekkiet efter kundernes præcise krav. Vi anvender polypropylenmaterialer af høj kvalitet fra SIMONA AG samt professionel varmluftssvejseteknologi med udstyr fra Leister AG.
 |
 |
 |
Hver RECUBOX® fremstilles som et omhyggeligt forarbejdet teknisk produkt med fokus på præcision, tæthed, lang levetid og mulighed for tilpasning til den konkrete installation.

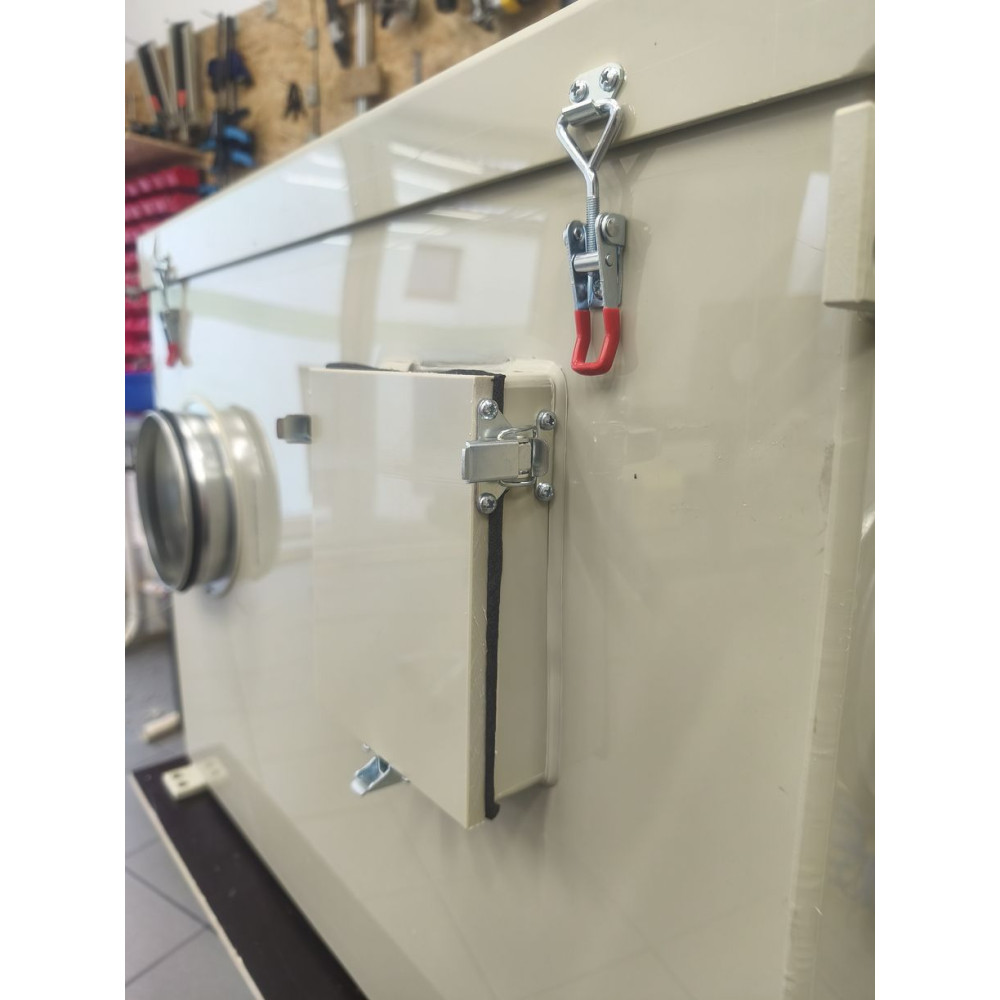

Kabinettets tæthed er afgørende for effektiv drift af varmegenvindingssystemet. RECUBOX® er udstyret med kraftige kasselåse med justerbart pres, som gør det muligt præcist at justere servicelågens tryk mod tætningen.
Dermed reduceres uønsket indsugning af falsk luft, og systemet kan arbejde med den højest mulige effektivitet. Samtidig bevares en hurtig og komfortabel serviceadgang til varmeveksleren og RECUBOX®'s indvendige rum.
 |
Mindst 8 holdere til gevindstænger RECUBOX® er i grundudførelsen udstyret med mindst otte konstruktionsholdere med huller til gevindstænger. Takket være deres placering kan RECUBOX® monteres:

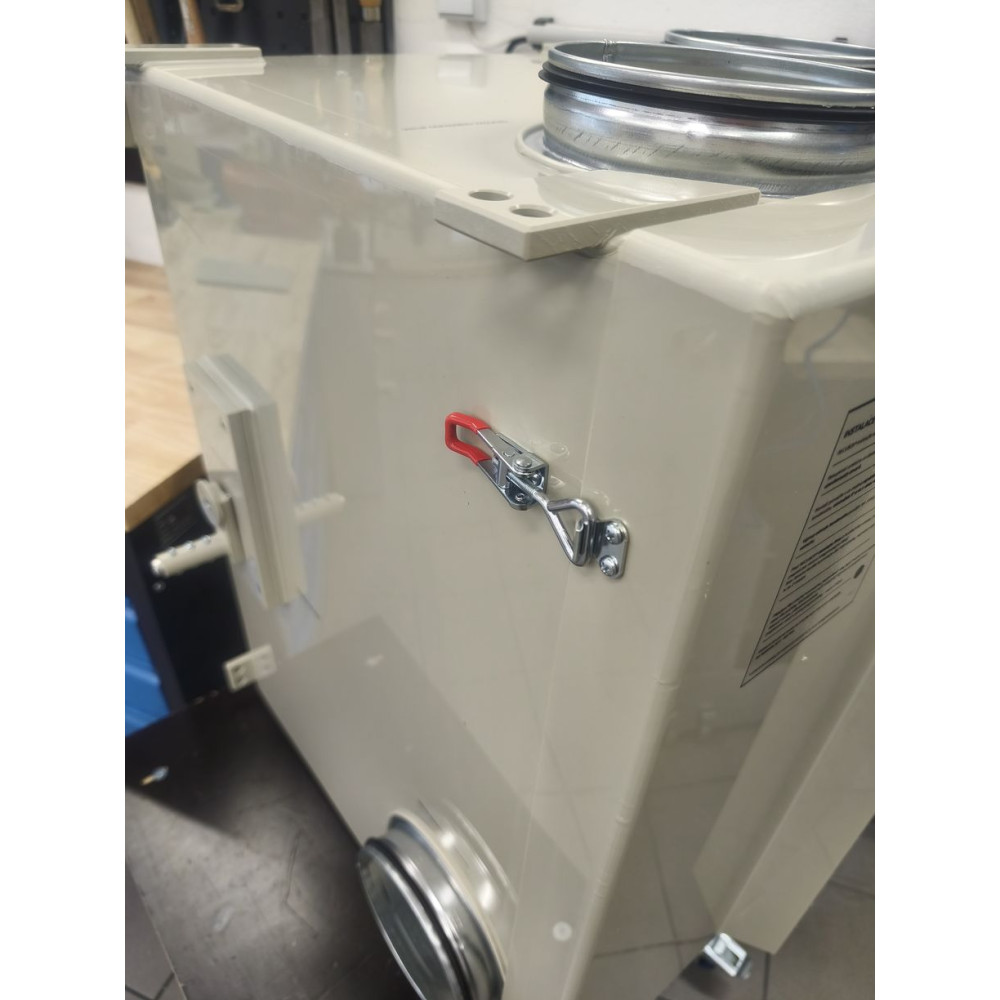

Ny placering af de justerbare låse fra 2026 Fra 2026 er alle isolerede RECUBOX® udstyret med kasselåse med justerbart pres. Låsene er placeret, så de ikke rager op over RECUBOX®'s øverste kant og ikke forhindrer montering af enheden tæt ved loftet. På nogle ældre produktfotos kan låsene stadig være vist i deres oprindelige placering. På RECUBOX® fremstillet fra 2026 begrænser deres placering ikke længere montering tæt ved loftet. |
 |

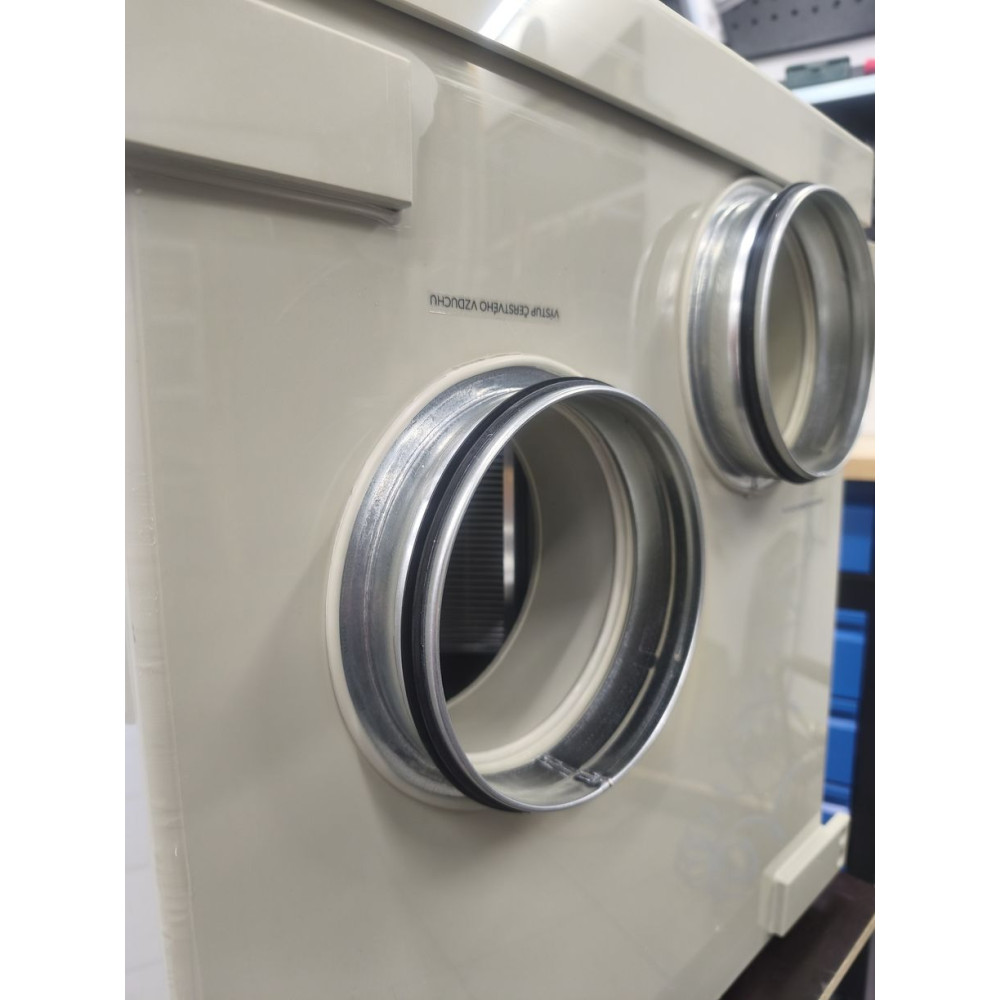

RECUBOX® er udstyret med kvalitets-tilslutningsflanger med dobbeltlæbet tætning. Den dobbeltlæbede tætning sikrer en fast og tæt forbindelse til ventilationskanalerne og hjælper med at begrænse uønskede luftlækager eller indsugning af luft ved tilslutningsstedet. Dermed er tilslutningen af kanalerne hurtig, pålidelig og let tilgængelig ved service. |
Takket være den robuste konstruktion, høje kvalitet og hygiejniske sikkerhed indgår vores RECUBOX® i en række projekter hos ČVUT, herunder det unikke S.A.W.E.R.-system, som UCEEB udvikler til udvinding af drikkevand fra luft.
 |
Nem udtagning af varmeveksleren Varmeveksleren kan nemt og hurtigt tages ud af RECUBOX®, praktisk talt med ét træk. Det gør regelmæssig kontrol, vedligeholdelse og rengøring betydeligt lettere. |
 |
Maksimal hygiejne Den udtagelige varmeveksler gør det muligt at rengøre både selve varmeveksleren og hele RECUBOX®'s indvendige rum grundigt. Konstruktionen er designet med fokus på enkel vedligeholdelse og høj driftshygiejne. |
 |
Mekanisk tætning af varmeveksleren Varmeveksleren er tætnet i RECUBOX® med en tætning placeret i en not uden brug af lim eller almindelige selvklæbende tætningsbånd. Varmeveksleren kan derfor nemt tages ud og monteres igen. Tætningen kan om nødvendigt nemt udskiftes. |
 |
Uden skruer, nitter og konstruktionslim RECUBOX®-kabinettet er fremstillet af én materialetype ved hjælp af varmluftssvejsning. Resultatet er stærke, homogene og tætte samlinger uden risiko for korrosion af almindelige metalforbindelser eller gradvis nedbrydning af limede konstruktionssamlinger. |
 |
Bredt udvalg af størrelser RECUBOX® fremstilles i et bredt udvalg af dimensioner og kapacitetsvarianter. Takket være specialkonstruktionen kan der også udformes en passende løsning til installationer med begrænset plads. |
 |
Designet til modstrømsvarmevekslere RECUBOX® OPEN er designet til et bredt udvalg af modstrømsvarmevekslere, og den konkrete konstruktion tilpasses altid den installerede varmevekslertype. |
 |
Bredt kapacitetsområde RECUBOX®-serien gør det muligt at designe systemer fra små boligapplikationer til store ventilationsanlæg med luftmængder på flere tusinde m³/h. |
 |
Mulighed for tilslutning af ionisator Afhængigt af kravene til den konkrete installation kan systemet eksempelvis suppleres med en MALAPA IN03-ionisator eller andre ventilationskomponenter. |
 |
Maksimal fleksibilitet Placeringen af ind- og udløbstilslutningerne kan tilpasses det konkrete projekt, kanalføringen, den ønskede diameter samt pladsforholdene i teknikrummet. |
 |
Spejlvendt udførelse Spejlvendt udførelse er mulig ved alle egnede varianter. Kondensafløbet udføres med en gevindtilslutning på 1/2" og kan afhængigt af den konkrete udførelse forberedes i flere positioner. |
Vi yder en ekstraordinær garanti på 12 år på RECUBOX®-kabinettets tæthed.
Kabinettet er fremstillet af polypropylen af høj kvalitet og samles ved hjælp af varmluftssvejsning, hvilket skaber homogene, stærke og langtidsholdbare samlinger uden risiko for korrosion eller gradvis løsning af konstruktionssamlingerne.
I modsætning til konstruktioner med limede samlinger, nitter, tætningsbånd eller kombinationer af forskellige materialer bevarer RECUBOX® sin lufttæthed og mekaniske styrke selv efter mange års drift.
 |
Nem installation Monteringen lettes af mindst otte forberedte holdere med huller til gevindstænger. RECUBOX® kan ophænges i loftet eller fastgøres på væggen ved hjælp af holderne ved bagvæggen. |
 |
Filtre med stor overflade Det store filterareal hjælper med at reducere lufthastigheden gennem filtermediet og begrænser tryktabet. Filterrammerne gør samtidig udskiftning af filtermediet enkel. I grundudførelsen er RECUBOX® udstyret med filtermateriale i klasse M5. |
 |
BY-PASS BY-PASS fås som en separat bypass-del eller som en integreret løsning med mulighed for manuel betjening eller forberedelse til servomotor. BY-PASS-akslen har en diameter på 14 mm. |
 |
RECUBOX® kan bestilles uden varmeisolering eller med isolering i en tykkelse på 30 eller 50 mm. I den isolerede udførelse er varmeisoleringen hermetisk lukket mellem to polypropylenkabinetter. Ud over isoleringsmaterialet tilføjes derfor også et ekstra 5mm PP-kabinet, som beskytter isoleringen og danner en kompakt konstruktionsenhed. |
RECUBOX® OPEN kan mod merpris udvides med forberedelse til måling, kabelføring og sikker elinstallation.
Denne udførelse, som er standard i serien RECUBOX® VENT-READY, gør det lettere at montere sensorer, føre kabler, tilslutte ventilatorer samt udføre senere service eller udvide systemet.
Tilvalgsforberedelsen skal vælges under bestillingsprocessen eller angives i bemærkningen til ordren.
 |
Illustration af kabelgennemføringernes placering, antal og udførelse. |
RECUBOX® OPEN RX 04/300 kan bestilles med en modstrømsvarmeveksler i plast eller aluminium.
Den konkrete varmeveksler vælges under bestillingsprocessen. RECUBOX®'s konstruktion tilpasses altid dimensionerne og udførelsen af den valgte varmeveksler.
 |
1. RECUTECH REP+27-300-H-F-30 Modstrømsvarmeveksler i plast fra den tjekkiske producent RECUTECH. RekupeX-produktbetegnelse: RX-P 04/300. |
 |
2. ZERN ENGINEERING HU-EX6 271/300-1 Modstrømsvarmeveksler i plast med HPS-lameller og robust HPS-kabinet. |
 |
3. RECUTECH REK+27-300-22 Modstrømsvarmeveksler helt i aluminium fra den tjekkiske producent RECUTECH. RekupeX-produktbetegnelse: RX 04/300. |
 |
RECUBOX® OPEN RX 04/300 – A01 Vist konfiguration:
Klik på billedet for at åbne tegningen i fuld størrelse. |
Varianten vælges under bestillingsprocessen.
RECUBOX® set forfra med åben servicelåge.
De angivne dimensioner omfatter 30 mm varmeisolering og det andet kabinet. Hvis dimensionerne skal tilpasses, eksempelvis på grund af større tilslutningsstudse, isolering eller en anden teknisk ændring, informerer vi dig efter bestillingen og inden produktionsstart.
 |
A01 Varmeveksler på bred bakke, 4 studse til siderne Dimensioner: 655 (A) × 418 (B) × 445 (C) mm |
 |
B01 Varmeveksler på smal bakke, 4 studse til siderne Dimensioner: 655 (B) × 418 (A) × 445 (C) mm |
 |
A02 Varmeveksler på bred bakke, 2 studse opad og 2 studse til siderne Dimensioner: 655 (A) × 418 (B) × 445 (C) mm |
 |
B02 Varmeveksler på smal bakke, 2 studse opad og 2 studse til siderne Dimensioner: 655 (B) × 418 (A) × 445 (C) mm |
 |
Serviceadgang – mål E Foran RECUBOX®'s servicelåge skal der være tilstrækkelig plads til at trække varmeveksleren ud af modulet. E = C − 60 mm Integreret BY-PASS – mål F Den integrerede BY-PASS er placeret bag varmeveksleren og øger RECUBOX®'s samlede dybde med cirka en tredjedel af grunddybden. F = 1/3 × C BY-PASS åbner en bypass-rute for friskluften rundt om varmeveksleren med meget lavt tryktab. I denne udførelse lukker åbningen af BY-PASS ikke luftstrømmen gennem varmeveksleren. På grund af det væsentligt lavere tryktab i den åbne bypass-rute minimeres luftmængden gennem varmeveksleren dog. |
RECUBOX® fremstilles efter den valgte konfiguration. Placering og diameter af tilslutningerne, servicelågens orientering, placeringen af kondensafløbet, isoleringsmetoden, BY-PASS-udførelsen og andre konstruktionsdetaljer kan tilpasses den konkrete installation.
Hvis den valgte konfiguration ikke kan udføres teknisk, eller hvis en anden løsning er mere hensigtsmæssig, kontakter vi dig inden produktionsstart.
Eksempel på RECUBOX®-konstruktionen i en udførelse uden adgangslåger:
Produktprisen omfatter den integrerede varmeveksler og den konfiguration, der er angivet for den konkrete produktvariant. Eventuelt ekstraudstyr, forberedelse til sensorer og elinstallation samt individuelle konstruktionsændringer afhænger af den konfiguration, der vælges under bestillingsprocessen.
