Nous proposons un large choix d’échangeurs de chaleur enthalpiques pour la plupart des unités de ventilation avec récupération de chaleur.
Si vous ne trouvez pas le modèle adapté, contactez-nous – nous serons ravis de vous aider !
Fabriqué en République tchèque ....
Équipé d’échangeurs RECUTECH ou ZERN ENGINEERING .....
Échangeur amovible .....
Débit jusqu’à 480 m3/h .....
Rendement certifié jusqu’à 96% .....
Filtres M5 .....
Avertissement concernant la représentation du produit : Les photographies sont fournies à titre d’illustration et peuvent ne pas représenter exactement la variante proposée ou la configuration RECUBOX® sélectionnée. Pour l’exécution concrète, les dimensions et la disposition des différents éléments de construction, les schémas et plans techniques correspondants font foi.
RECUBOX® OPEN constitue une solution modulaire de récupération de chaleur offrant une grande flexibilité dans la conception du système de ventilation final. Contrairement aux unités compactes de récupération de chaleur classiques, les ventilateurs ne sont pas intégrés de manière fixe dans le caisson RECUBOX® – ils sont installés séparément directement dans les conduits, comme les autres composants du système.
Cela permet d’adapter précisément la puissance des ventilateurs, la régulation, la filtration, les silencieux, les batteries de post-chauffage, les clapets, le BY-PASS et les autres accessoires à l’installation concernée. Il en résulte une longue durée de vie, une maintenance simple, un remplacement facile des différents composants ainsi que la possibilité d’étendre ou de moderniser ultérieurement le système.
Les RECUBOX® sont entièrement fabriqués en République tchèque selon les exigences précises de nos clients. Nous utilisons des matériaux en polypropylène de haute qualité de la société SIMONA AG ainsi qu’une technologie professionnelle de soudage à l’air chaud avec des équipements Leister AG.
 |
 |
 |
Chaque RECUBOX® est conçu comme un produit technique soigneusement fabriqué, avec une attention particulière portée à la précision, à l’étanchéité, à la longue durée de vie et à la possibilité d’adaptation à chaque installation.

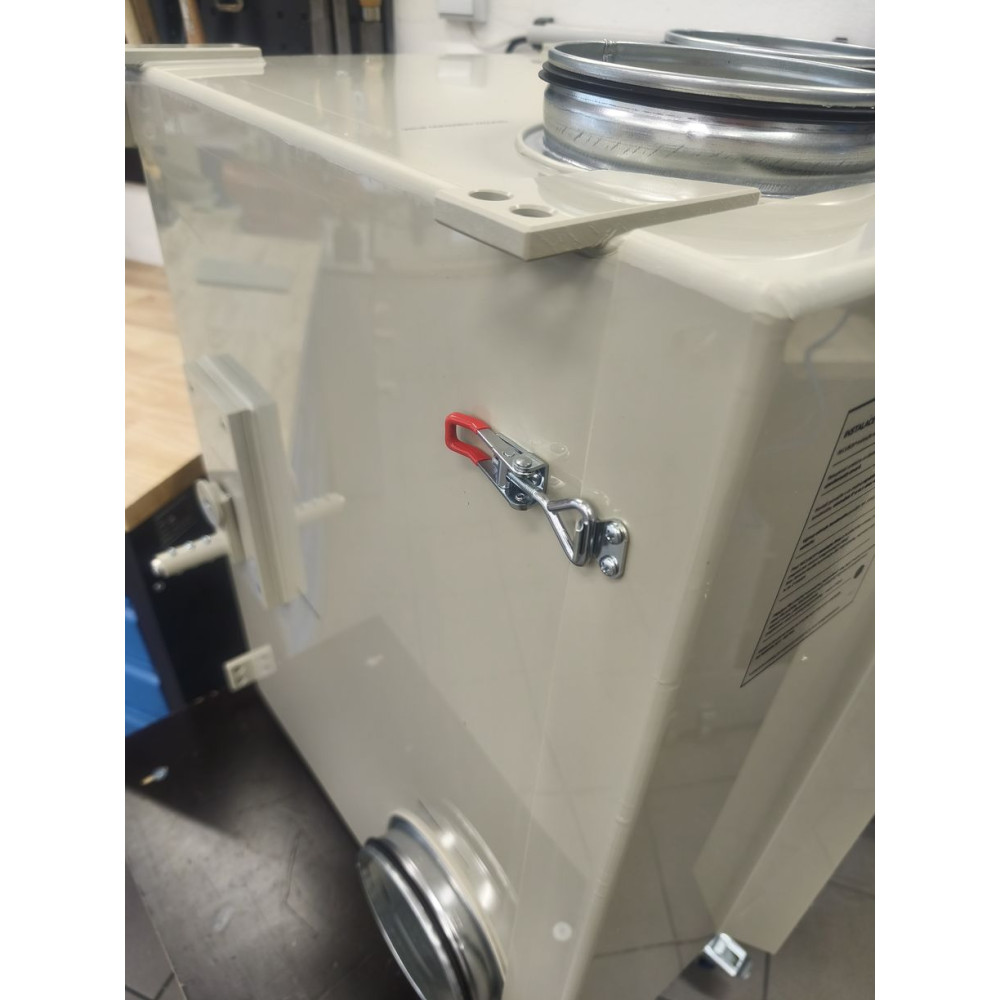

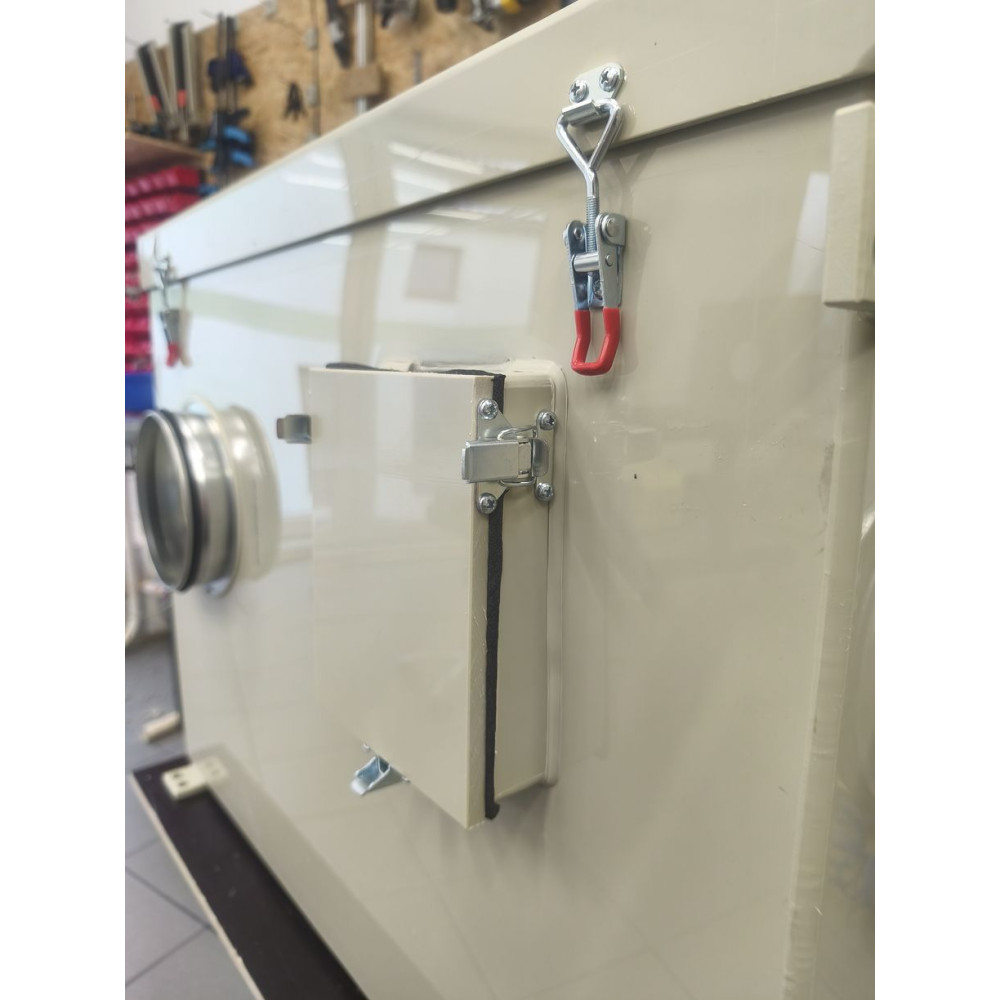

L’étanchéité du caisson est essentielle au fonctionnement efficace du système de récupération de chaleur. RECUBOX® est équipé de fermetures robustes à pression de serrage réglable, permettant d’ajuster précisément la pression de la porte de service contre le joint.
Cela limite les entrées indésirables d’air parasite et permet au système de fonctionner avec le rendement maximal possible. En même temps, un accès rapide et confortable pour la maintenance à l’échangeur et à l’intérieur du RECUBOX® reste assuré.
 |

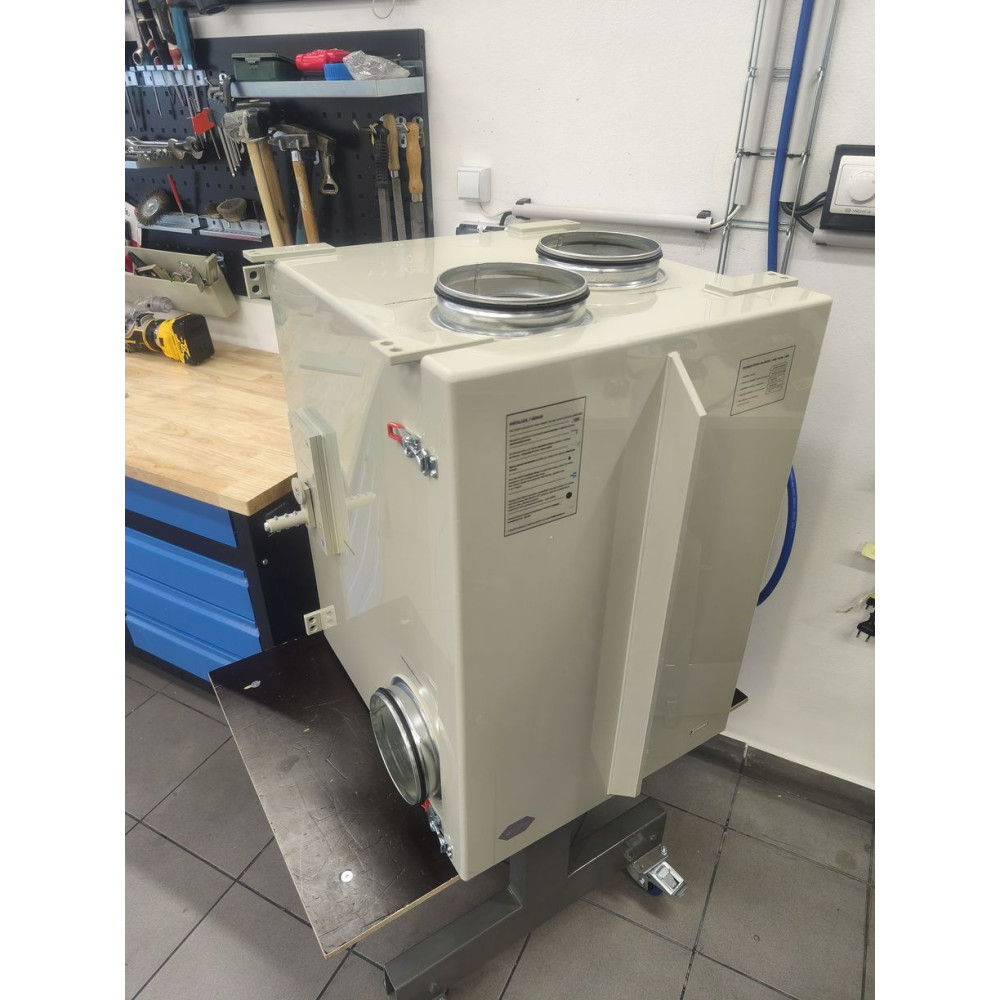

Au moins 8 supports pour tiges filetées Dans sa version de base, RECUBOX® est équipé d’au moins huit supports structurels avec des trous pour tiges filetées. Grâce à leur disposition, RECUBOX® peut être installé :
Nouvelle position des fermetures réglables depuis 2026 Depuis 2026, tous les RECUBOX® isolés sont équipés de fermetures à pression de serrage réglable. Les fermetures sont positionnées de manière à ne pas dépasser le bord supérieur du RECUBOX® et à ne pas empêcher l’installation de l’unité à proximité immédiate du plafond. Sur certaines anciennes photographies de produits, les fermetures peuvent encore apparaître dans leur position d’origine. Sur les RECUBOX® fabriqués depuis 2026, leur position ne limite plus l’installation à proximité immédiate du plafond. |
 |

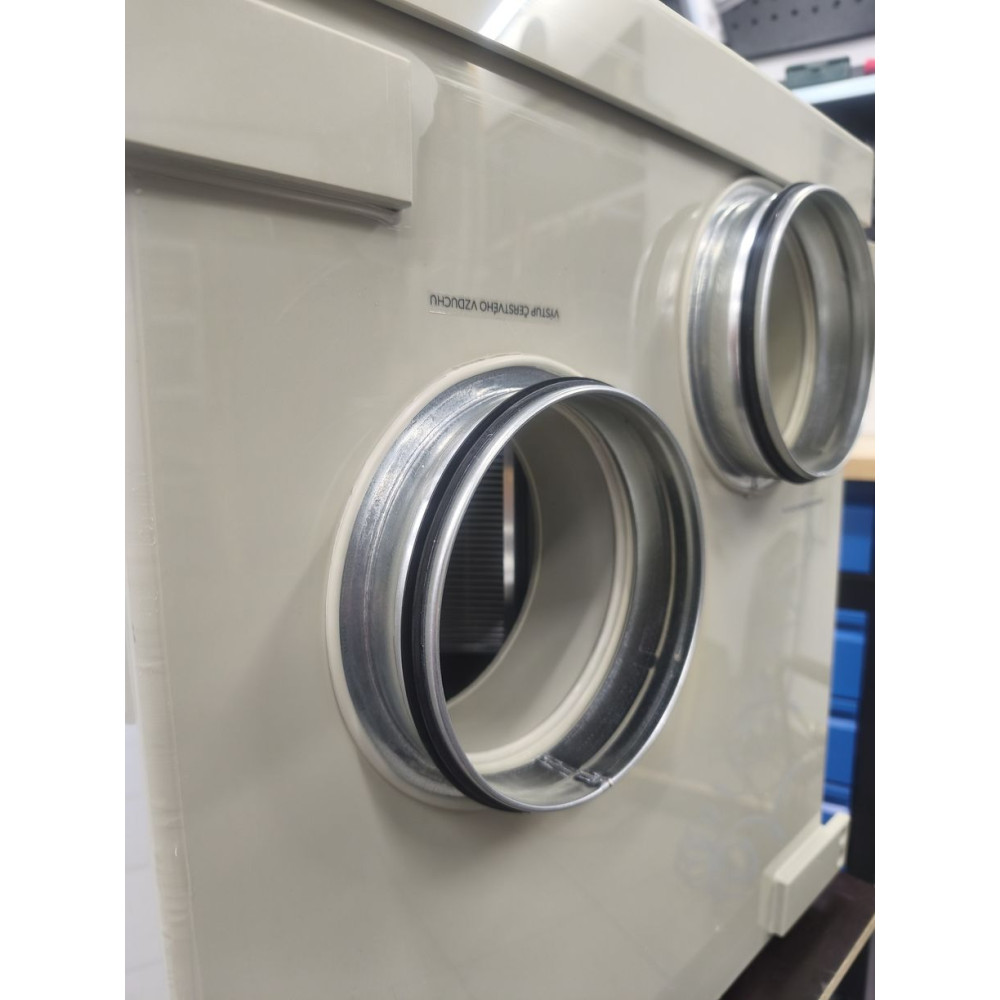

RECUBOX® est équipé de brides de raccordement de haute qualité avec joint à double lèvre. Le joint à double lèvre assure un raccordement solide et étanche des conduits de ventilation et contribue à limiter les fuites indésirables ou les infiltrations d’air au niveau du raccordement. Le raccordement des conduits est ainsi rapide, fiable et facilement accessible pour la maintenance. |
Grâce à leur construction robuste, leur haute qualité et leur sécurité hygiénique, nos RECUBOX® sont utilisés dans de nombreux projets de la ČVUT, y compris dans le système unique S.A.W.E.R., développé par UCEEB pour produire de l’eau potable à partir de l’air.
 |
Retrait facile de l’échangeur L’échangeur peut être retiré du RECUBOX® simplement et rapidement, pratiquement d’un seul geste. Cela facilite considérablement son contrôle régulier, son entretien et son nettoyage. |
 |
Hygiène maximale L’échangeur amovible permet de nettoyer soigneusement aussi bien l’échangeur lui-même que tout l’intérieur du RECUBOX®. La construction est conçue pour offrir un entretien simple et un niveau élevé d’hygiène de fonctionnement. |
 |
Étanchéité mécanique de l’échangeur Dans le RECUBOX®, l’échangeur est étanchéifié au moyen d’un joint inséré dans une rainure, sans utilisation de colle ni de bandes d’étanchéité autocollantes classiques. L’échangeur peut donc être facilement retiré puis remis en place. Le joint peut également être remplacé facilement si nécessaire. |
 |
Sans vis, rivets ni colles structurelles L’enveloppe du RECUBOX® est fabriquée à partir d’un seul type de matériau par soudage à l’air chaud. Il en résulte des assemblages solides, homogènes et étanches, sans risque de corrosion des éléments métalliques de fixation conventionnels ni de dégradation progressive des assemblages structurels collés. |
 |
Large gamme de dimensions Les RECUBOX® sont fabriqués dans une vaste gamme de dimensions et de performances. Grâce à la fabrication sur mesure, il est également possible de concevoir une solution adaptée aux installations disposant d’un espace limité. |
 |
Conçu pour les échangeurs à contre-courant Les RECUBOX® OPEN sont conçus pour une large gamme d’échangeurs de chaleur à contre-courant et leur construction spécifique est toujours adaptée au type d’échangeur installé. |
 |
Large plage de performances La gamme RECUBOX® permet de concevoir des systèmes allant des petites applications résidentielles aux grandes installations de ventilation avec des débits de plusieurs milliers de m³/h. |
 |
Possibilité de raccorder un ioniseur Selon les exigences de l’installation concernée, le système peut être complété, par exemple, par un ioniseur MALAPA IN03 ou par d’autres composants de ventilation. |
 |
Variabilité maximale La position des piquages d’entrée et de sortie peut être adaptée au projet concret, au cheminement des conduits, au diamètre requis ainsi qu’aux possibilités d’espace du local technique. |
 |
Version miroir Une version miroir est possible pour toutes les variantes appropriées. L’évacuation des condensats est réalisée au moyen d’un raccord fileté 1/2" et peut, selon l’exécution choisie, être préparée dans plusieurs positions. |
Nous accordons une garantie exceptionnelle de 12 ans sur l’étanchéité de l’enveloppe des RECUBOX®.
L’enveloppe est fabriquée en polypropylène de haute qualité et assemblée par soudage à l’air chaud, créant ainsi des assemblages homogènes, solides et durablement stables, sans risque de corrosion ni de décollement progressif des assemblages structurels.
Contrairement aux constructions utilisant des assemblages collés, des rivets, des bandes d’étanchéité ou une combinaison de matériaux différents, RECUBOX® conserve son étanchéité à l’air et sa résistance mécanique même après de nombreuses années de fonctionnement.
 |
Installation facile Le montage est facilité par au moins huit supports préparés avec des trous pour tiges filetées. RECUBOX® peut être suspendu au plafond ou fixé au mur à l’aide des supports situés près de sa paroi arrière. |
 |
Filtres de grande surface La grande surface filtrante contribue à réduire la vitesse de passage de l’air à travers le média filtrant et à limiter la perte de charge. Les cadres de filtres permettent également de remplacer facilement le média filtrant. Dans sa version de base, RECUBOX® est équipé d’un média filtrant de classe M5. |
 |
BY-PASS Le BY-PASS est disponible sous forme d’élément de dérivation séparé ou de solution intégrée avec possibilité de commande manuelle ou préparation pour servomoteur. Le diamètre de l’axe du BY-PASS est de 14 mm. |
 |
RECUBOX® peut être commandé sans isolation thermique ou avec une isolation de 30 ou 50 mm d’épaisseur. Dans la version isolée, l’isolation thermique est hermétiquement enfermée entre deux enveloppes en polypropylène. Une deuxième enveloppe en PP de 5 mm est donc ajoutée au matériau isolant afin de protéger l’isolation et de former un ensemble structurel compact. |
RECUBOX® OPEN peut être complété, moyennant supplément, par une préparation étendue pour la mesure, le câblage et une installation électrique sûre.
Cette configuration, qui fait partie de l’équipement standard de la gamme RECUBOX® VENT-READY, facilite l’installation des capteurs, le passage des câbles, le raccordement des ventilateurs ainsi que les interventions de maintenance ou les extensions futures du système.
La préparation optionnelle doit être sélectionnée lors du processus de commande ou indiquée dans les remarques de la commande.
 |
Représentation de la position, du nombre et de l’exécution des passe-câbles. |
RECUBOX® OPEN RX 04/300 peut être commandé avec un échangeur à contre-courant en plastique ou en aluminium.
L’échangeur spécifique est sélectionné lors du processus de commande. La construction du RECUBOX® est toujours adaptée aux dimensions et à l’exécution de l’échangeur choisi.
 |
1. RECUTECH REP+27-300-H-F-30 Échangeur à contre-courant en plastique du fabricant tchèque RECUTECH. Référence produit RekupeX : RX-P 04/300. |
 |
2. ZERN ENGINEERING HU-EX6 271/300-1 Échangeur à contre-courant en plastique avec lamelles HPS et enveloppe HPS résistante. |
 |
3. RECUTECH REK+27-300-22 Échangeur à contre-courant entièrement en aluminium du fabricant tchèque RECUTECH. Référence produit RekupeX : RX 04/300. |
 |
RECUBOX® OPEN RX 04/300 – A01 Configuration représentée :
Cliquez sur l’image pour ouvrir le plan en taille réelle. |
La variante est sélectionnée lors du processus de commande.
Vue de face du RECUBOX® avec la porte de service ouverte.
Les dimensions indiquées comprennent l’isolation thermique de 30 mm et la deuxième enveloppe. Si les dimensions doivent être adaptées, par exemple en raison de piquages de raccordement plus grands, de l’isolation ou d’une autre modification technique, nous vous en informerons après la commande et avant le début de la fabrication.
 |
A01 Échangeur sur bac large, 4 piquages latéraux Dimensions : 655 (A) × 418 (B) × 445 (C) mm |
 |
B01 Échangeur sur bac étroit, 4 piquages latéraux Dimensions : 655 (B) × 418 (A) × 445 (C) mm |
 |
A02 Échangeur sur bac large, 2 piquages vers le haut et 2 piquages latéraux Dimensions : 655 (A) × 418 (B) × 445 (C) mm |
 |
B02 Échangeur sur bac étroit, 2 piquages vers le haut et 2 piquages latéraux Dimensions : 655 (B) × 418 (A) × 445 (C) mm |
 |
Accès pour la maintenance – dimension E Un espace suffisant doit être laissé devant la porte de service du RECUBOX® afin de permettre le retrait de l’échangeur du module. E = C − 60 mm BY-PASS intégré – dimension F Le BY-PASS intégré est situé derrière l’échangeur et augmente la profondeur totale du RECUBOX® d’environ un tiers de la profondeur de base. F = 1/3 × C Le BY-PASS ouvre une voie de dérivation de l’air neuf autour de l’échangeur avec une très faible perte de charge. Dans cette configuration, l’ouverture du BY-PASS ne ferme pas le passage à travers l’échangeur. Grâce à la perte de charge nettement plus faible de la voie de dérivation ouverte, la quantité d’air traversant l’échangeur est toutefois réduite au minimum. |
RECUBOX® est fabriqué selon la configuration sélectionnée. La position et le diamètre des piquages, l’orientation de la porte de service, la position de l’évacuation des condensats, le type d’isolation, l’exécution du BY-PASS ainsi que d’autres détails constructifs peuvent être adaptés à l’installation concernée.
Si la configuration sélectionnée ne peut pas être réalisée techniquement ou si une autre solution est plus appropriée, nous vous contacterons avant le début de la fabrication.
Exemple de construction du RECUBOX® dans une version sans porte d’accès :
Le prix du produit comprend l’échangeur de chaleur intégré ainsi que la configuration indiquée pour la variante de produit concernée. Les accessoires optionnels, la préparation pour les capteurs et l’installation électrique ainsi que les modifications constructives individuelles dépendent de la configuration sélectionnée lors du processus de commande.
Fiche technique
