Ponúkame široký výber entalpických výmenníkov tepla pre väčšinu rekuperačných jednotiek.
Ak nenájdete vhodný model, kontaktujte nás – radi vám pomôžeme!
Vyrobené v Českej republike ....
Osadené výmenníkmi RECUTECH alebo ZERN ENGINEERING .....
Vyberateľný výmenník .....
Výkon až 480 m3/h .....
Certifikovaná účinnosť až 96% .....
Filtre M5 .....
Upozornenie k vyobrazeniu produktu: Fotografie sú ilustračné a nemusia zobrazovať presne ponúkaný variant alebo zvolenú konfiguráciu RECUBOXU®. Pre konkrétne vyhotovenie, rozmery a rozmiestnenie jednotlivých konštrukčných prvkov sú rozhodujúce príslušné technické nákresy a výkresy.

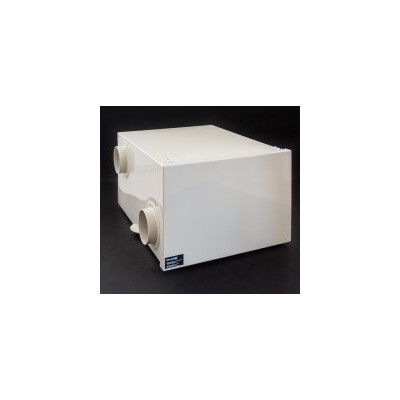

RECUBOX® OPEN predstavuje modulárne riešenie systému spätného získavania tepla s vysokou variabilitou výslednej vzduchotechnickej sústavy. Na rozdiel od bežných kompaktných rekuperačných jednotiek nie sú ventilátory pevne integrované do skrine RECUBOXU® – inštalujú sa samostatne priamo do potrubia rovnako ako ďalšie prvky systému.
Vďaka tomu možno výkon ventilátorov, reguláciu, filtráciu, tlmiče hluku, dohrievače, klapky, BY-PASS a ďalšie príslušenstvo navrhnúť presne podľa konkrétnej inštalácie. Výsledkom je dlhá životnosť, jednoduchý servis, jednoduchá výmena jednotlivých komponentov a možnosť budúceho rozšírenia alebo modernizácie systému.
RECUBOX® kompletne vyrábame v Českej republike podľa presných požiadaviek zákazníkov. Používame kvalitné polypropylénové materiály spoločnosti SIMONA AG a profesionálnu technológiu zvárania horúcim plynom pomocou zariadení Leister AG.
 |
 |
 |
Každý RECUBOX® vzniká ako starostlivo spracovaný technický výrobok s dôrazom na presnosť, tesnosť, dlhú životnosť a možnosť prispôsobenia konkrétnej inštalácii.

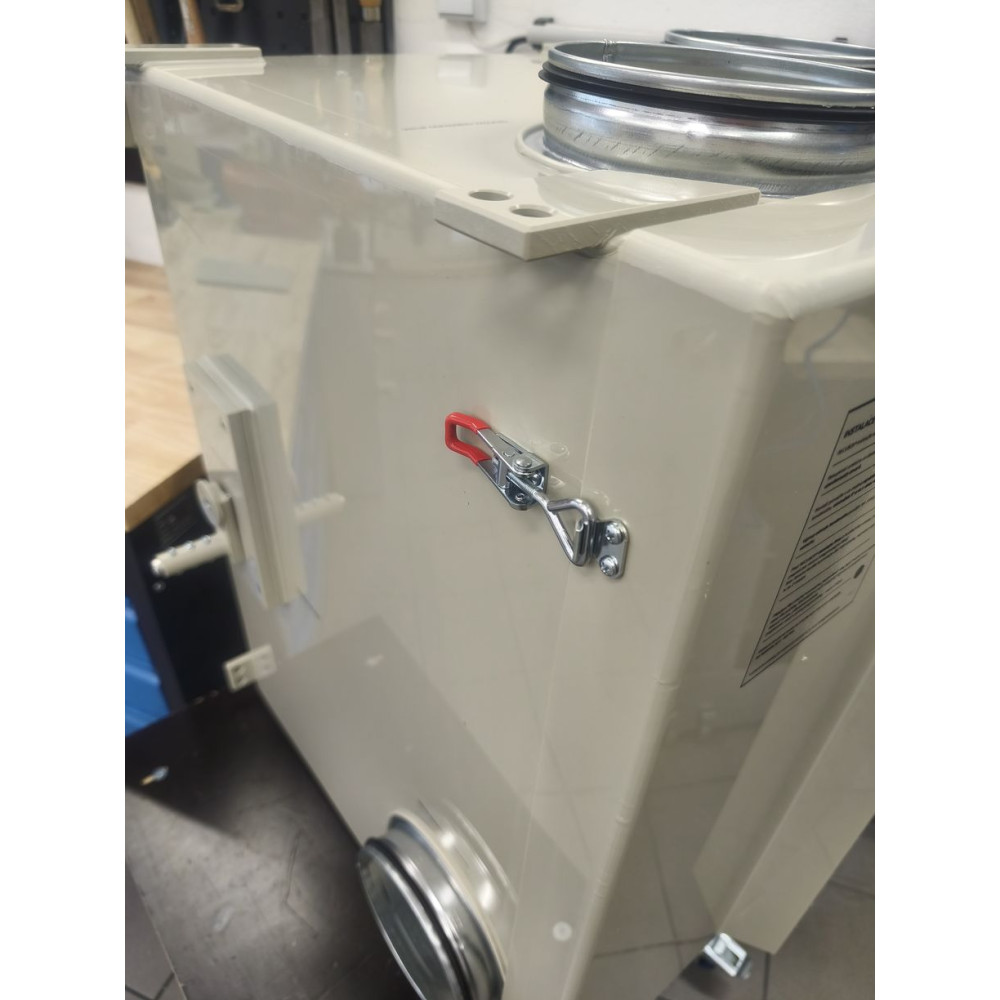

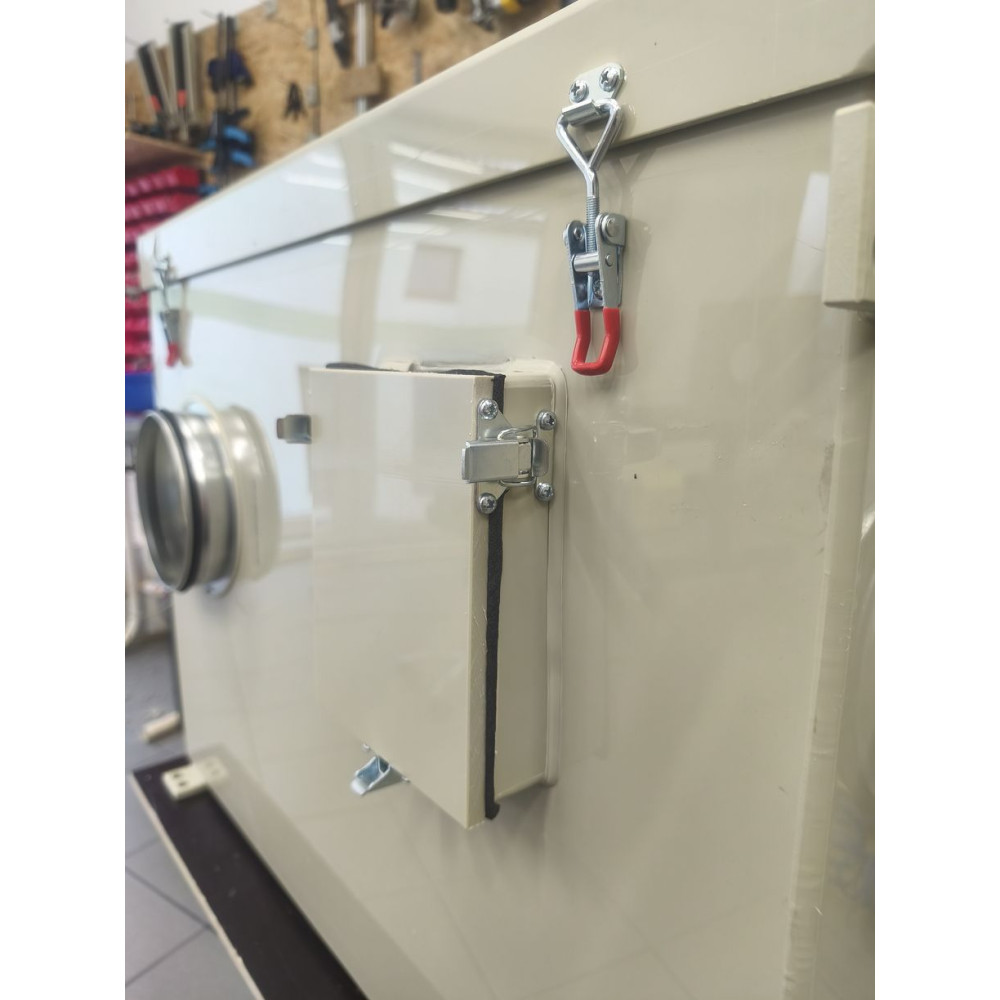

Tesnosť opláštenia je zásadná pre efektívnu prevádzku systému spätného získavania tepla. RECUBOX® je vybavený robustnými debnovými uzávermi s nastaviteľným prítlakom, ktoré umožňujú presne nastaviť prítlak servisných dvierok na tesnenie.
Tým sa obmedzuje nežiaduce nasávanie falošného vzduchu a systém môže pracovať s najvyššou možnou účinnosťou. Zároveň zostáva zachovaný rýchly a pohodlný servisný prístup k výmenníku a do vnútorného priestoru RECUBOXU®.
 |
Minimálne 8 držiakov pre závitové tyče RECUBOX® je v základnom vyhotovení vybavený minimálne ôsmimi konštrukčnými držiakmi s otvormi pre závitové tyče. Vďaka ich rozmiestneniu možno RECUBOX® namontovať:

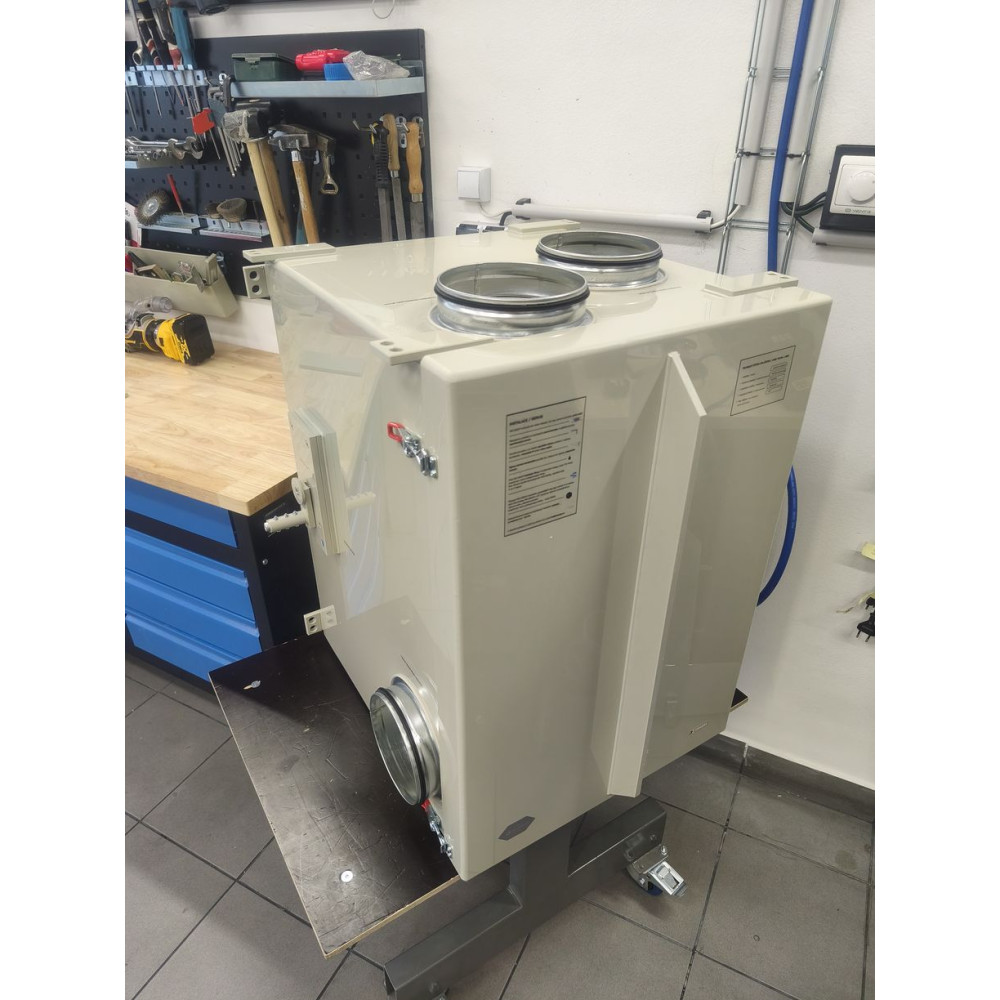

Nové umiestnenie nastaviteľných uzáverov od roku 2026 Od roku 2026 sú všetky izolované RECUBOXY® vybavené debnovými uzávermi s nastaviteľným prítlakom. Uzávery sú umiestnené tak, aby nepresahovali hornú hranu RECUBOXU® a nebránili inštalácii jednotky tesne pri strope. Na niektorých starších produktových fotografiách môžu byť uzávery ešte zobrazené v pôvodnej polohe. Pri RECUBOXOCH® vyrábaných od roku 2026 už ich poloha neobmedzuje montáž tesne pri strope. |
 |

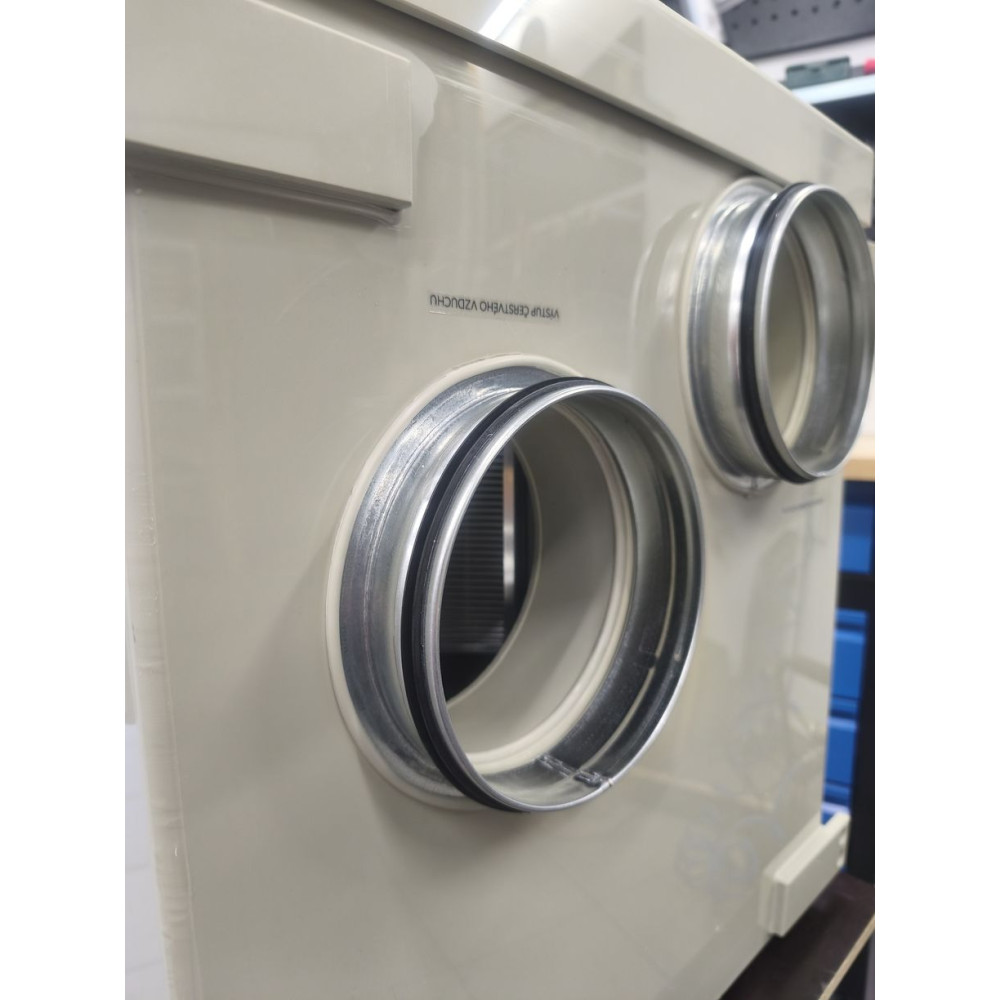

RECUBOX® je vybavený kvalitnými pripojovacími prírubami s dvojbritovým tesnením. Dvojbritové tesnenie zabezpečuje pevné a tesné pripojenie vzduchotechnického potrubia a pomáha obmedziť nežiaduce úniky alebo nasávanie vzduchu v mieste pripojenia. Vďaka tomu je pripojenie potrubia rýchle, spoľahlivé a dobre prístupné pri servise. |
Vďaka robustnej konštrukcii, vysokej kvalite a hygienickej bezpečnosti sú naše RECUBOXY® súčasťou mnohých projektov ČVUT, vrátane unikátneho systému S.A.W.E.R., ktorý UCEEB vyvíja na získavanie pitnej vody zo vzduchu.
 |
Jednoduché vybratie výmenníka Výmenník možno z RECUBOXU® vybrať jednoducho a rýchlo, prakticky jedným pohybom. To výrazne uľahčuje pravidelnú kontrolu, údržbu a čistenie. |
 |
Maximálna hygiena Vyberateľný výmenník umožňuje dôkladné vyčistenie samotného výmenníka aj celého vnútorného priestoru RECUBOXU®. Konštrukcia je navrhnutá s dôrazom na jednoduchú údržbu a vysokú úroveň prevádzkovej hygieny. |
 |
Mechanické utesnenie výmenníka Výmenník je v RECUBOXE® utesnený tesnením vloženým do drážky bez použitia lepidla alebo bežných samolepiacich tesniacich pások. Vďaka tomu možno výmenník jednoducho vybrať a znovu vložiť. Tesnenie možno v prípade potreby ľahko vymeniť. |
 |
Bez skrutiek, nitov a konštrukčných lepidiel Opláštenie RECUBOXU® je vyrobené z jedného druhu materiálu technológiou zvárania horúcim plynom. Vznikajú tak pevné, homogénne a tesné spoje bez rizika korózie bežných kovových spojovacích prvkov alebo postupnej degradácie lepených konštrukčných spojov. |
 |
Široký rozsah veľkostí RECUBOX® sa vyrába v širokom rozsahu rozmerov a výkonových variantov. Vďaka zákazkovej konštrukcii možno vhodné riešenie navrhnúť aj pre inštalácie s obmedzeným priestorom. |
 |
Navrhnuté pre protiprúdové výmenníky RECUBOX® OPEN je navrhnutý pre široký rozsah protiprúdových výmenníkov tepla a jeho konkrétna konštrukcia je vždy prispôsobená použitému typu výmenníka. |
 |
Široký rozsah výkonu Konštrukčný rad RECUBOX® umožňuje navrhovať systémy od malých rezidenčných aplikácií až po veľké vzduchotechnické systémy s prietokmi niekoľko tisíc m³/h. |
 |
Možnosť pripojenia ionizátora Podľa požiadaviek konkrétnej inštalácie možno systém doplniť napríklad o ionizátor MALAPA IN03 alebo ďalšie vzduchotechnické komponenty. |
 |
Maximálna variabilita Polohu vstupných a výstupných hrdiel možno prispôsobiť konkrétnemu projektu, vedeniu potrubia, požadovanému priemeru a priestorovým možnostiam technickej miestnosti. |
 |
Zrkadlové vyhotovenie Zrkadlové vyhotovenie je možné pri všetkých vhodných variantoch. Odvod kondenzátu je vyhotovený závitovým pripojením 1/2" a podľa konkrétneho vyhotovenia môže byť pripravený vo viacerých polohách. |
Na tesnosť opláštenia RECUBOXU® poskytujeme nadštandardnú záruku 12 rokov.
Opláštenie je vyrobené z kvalitného polypropylénu a spájané technológiou zvárania horúcim plynom, vďaka čomu vznikajú homogénne, pevné a dlhodobo stabilné spoje bez rizika korózie alebo postupného oddeľovania konštrukčných spojov.
Na rozdiel od konštrukcií využívajúcich lepené spoje, nity, tesniace pásky alebo kombinácie rôznych materiálov si RECUBOX® zachováva svoju vzduchotesnosť a mechanickú odolnosť aj po mnohých rokoch prevádzky.
 |
Jednoduchá inštalácia Montáž uľahčuje minimálne osem pripravených držiakov s otvormi pre závitové tyče. RECUBOX® možno zavesiť na strop alebo pomocou držiakov pri zadnej stene upevniť na stenu. |
 |
Veľkoplošné filtre Veľká filtračná plocha pomáha znižovať rýchlosť vzduchu cez filtračný materiál a obmedzuje tlakovú stratu. Filtračné rámy zároveň umožňujú jednoduchú výmenu filtračného materiálu. V základnom vyhotovení je RECUBOX® vybavený filtračným materiálom triedy M5. |
 |
BY-PASS BY-PASS je dostupný ako samostatná obtoková časť alebo ako integrované riešenie s možnosťou ručného ovládania alebo prípravy pre servopohon. Priemer osi BY-PASSU je 14 mm. |
 |
RECUBOX® možno objednať bez tepelnej izolácie alebo s izoláciou s hrúbkou 30 alebo 50 mm. Pri izolovanom vyhotovení je tepelná izolácia hermeticky uzavretá medzi dvoma polypropylénovými plášťami. Okrem izolačného materiálu sa preto pridáva aj druhý 5mm PP plášť, ktorý izoláciu chráni a vytvára kompaktný konštrukčný celok. |
RECUBOX® OPEN možno za príplatok vybaviť rozšírenou prípravou pre meranie, kabeláž a bezpečnú elektroinštaláciu.
Toto vyhotovenie, ktoré je štandardnou súčasťou série RECUBOX® VENT-READY, zjednodušuje montáž snímačov, vedenie káblov, pripojenie ventilátorov a budúci servis alebo rozšírenie systému.
Príplatkovú prípravu je potrebné zvoliť počas objednávkového procesu alebo uviesť v poznámke k objednávke.
 |
Znázornenie polohy, počtu a vyhotovenia káblových priechodiek. |
RECUBOX® OPEN RX 04/300 možno objednať s plastovým alebo hliníkovým protiprúdovým výmenníkom.
Konkrétny výmenník sa vyberá počas objednávkového procesu. Konštrukcia RECUBOXU® sa vždy prispôsobuje rozmerom a vyhotoveniu zvoleného výmenníka.
 |
1. RECUTECH REP+27-300-H-F-30 Plastový protiprúdový výmenník od českého výrobcu RECUTECH. Označenie produktu RekupeX: RX-P 04/300. |
 |
2. ZERN ENGINEERING HU-EX6 271/300-1 Plastový protiprúdový výmenník s lamelami HPS a odolným plášťom HPS. |
 |
3. RECUTECH REK+27-300-22 Celohliníkový protiprúdový výmenník od českého výrobcu RECUTECH. Označenie produktu RekupeX: RX 04/300. |
 |
RECUBOX® OPEN RX 04/300 – A01 Zobrazená konfigurácia:
Kliknite na obrázok pre otvorenie výkresu v plnej veľkosti. |
Výber variantu prebieha počas objednávkového procesu.

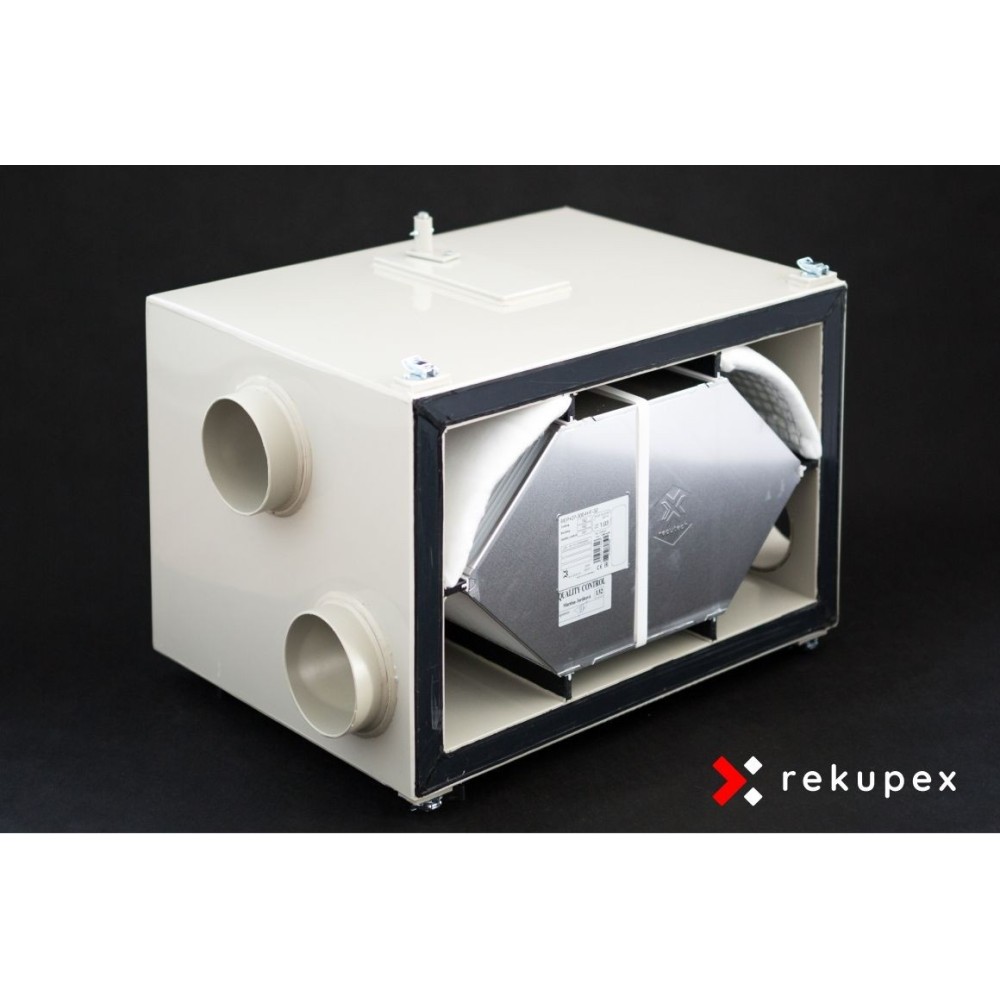

Pohľad na RECUBOX® spredu pri otvorených servisných dvierkach.

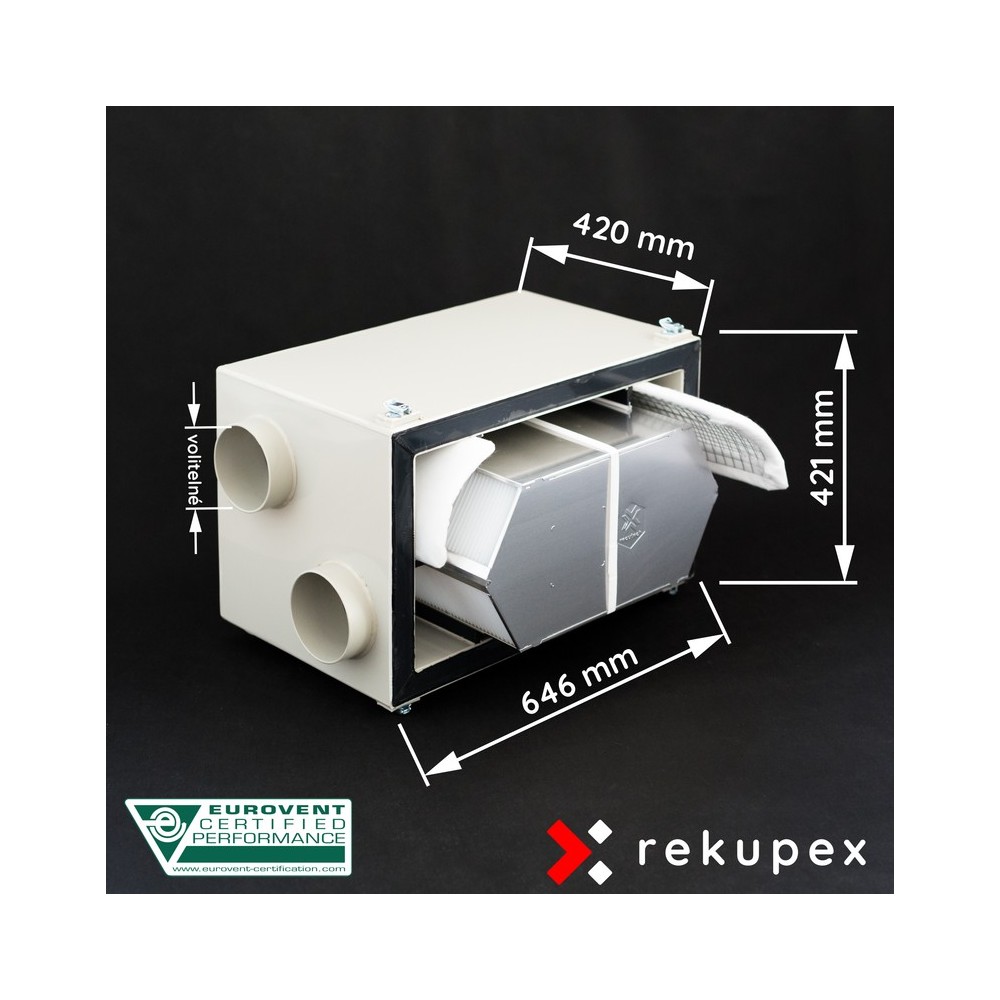

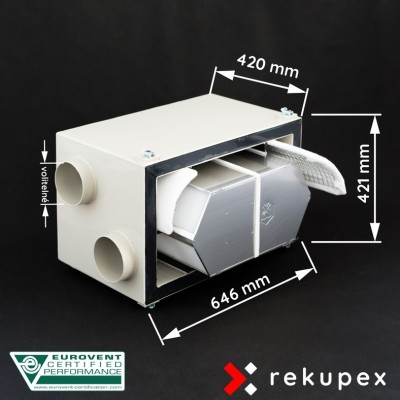

Uvedené rozmery sú vrátane tepelnej izolácie 30 mm a druhého plášťa. Ak by bolo potrebné rozmery upraviť napríklad z dôvodu väčších pripojovacích hrdiel, izolácie alebo inej technickej zmeny, po objednaní a pred začatím výroby vás budeme informovať.
 |
A01 Výmenník na širokej vaničke, 4 hrdlá do strán Rozmery: 655 (A) × 418 (B) × 445 (C) mm |
 |
B01 Výmenník na úzkej vaničke, 4 hrdlá do strán Rozmery: 655 (B) × 418 (A) × 445 (C) mm |
 |
A02 Výmenník na širokej vaničke, 2 hrdlá nahor a 2 hrdlá do strán Rozmery: 655 (A) × 418 (B) × 445 (C) mm |
 |
B02 Výmenník na úzkej vaničke, 2 hrdlá nahor a 2 hrdlá do strán Rozmery: 655 (B) × 418 (A) × 445 (C) mm |
 |
Servisný prístup – rozmer E Pred servisnými dvierkami RECUBOXU® je potrebné ponechať dostatok priestoru na vysunutie výmenníka z modulu. E = C − 60 mm Integrovaný BY-PASS – rozmer F Integrovaný BY-PASS sa nachádza za výmenníkom a zväčšuje celkovú hĺbku RECUBOXU® približne o jednu tretinu základnej hĺbky. F = 1/3 × C BY-PASS otvára obtokovú cestu čerstvého vzduchu okolo výmenníka s veľmi nízkou tlakovou stratou. Pri tomto vyhotovení otvorenie BY-PASSU neuzatvára prietok vzduchu cez výmenník. Vďaka výrazne nižšej tlakovej strate otvorenej obtokovej cesty sa však množstvo vzduchu pretekajúceho cez výmenník minimalizuje. |
RECUBOX® sa vyrába podľa zvolenej konfigurácie. Polohu a priemer hrdiel, orientáciu servisných dvierok, polohu odvodu kondenzátu, spôsob izolácie, vyhotovenie BY-PASSU a ďalšie konštrukčné detaily možno prispôsobiť konkrétnej inštalácii.
Ak zvolenú konfiguráciu nie je možné technicky realizovať alebo by bolo vhodnejšie iné riešenie, pred začatím výroby vás budeme kontaktovať.
Ukážka konštrukcie RECUBOXU® vo vyhotovení bez prístupových dvierok:
Cena produktu zahŕňa integrovaný tepelný výmenník a konfiguráciu uvedenú pri konkrétnom variante produktu. Prípadné voliteľné príslušenstvo, príprava pre snímače a elektroinštaláciu a individuálne konštrukčné úpravy sa riadia zvolenou konfiguráciou v objednávkovom procese.
