Nudimo širok izbor entalpijskih izmjenjivača topline za većinu ventilacijskih jedinica s povratom topline.
Ako ne možete pronaći odgovarajući model, kontaktirajte nas – rado ćemo vam pomoći!
Proizvedeno u Češkoj Republici ....
Opremljeno izmjenjivačima RECUTECH ili ZERN ENGINEERING .....
Izmjenjivi izmjenjivač .....
Protok do 480 m3/h .....
Certificirana učinkovitost do 96% .....
Filtri M5 .....
Napomena uz prikaz proizvoda: Fotografije su ilustrativne i ne moraju točno prikazivati ponuđenu varijantu ili odabranu konfiguraciju RECUBOXA®. Za konkretno izvođenje, dimenzije i raspored pojedinih konstrukcijskih elemenata mjerodavni su odgovarajući tehnički nacrti i crteži.

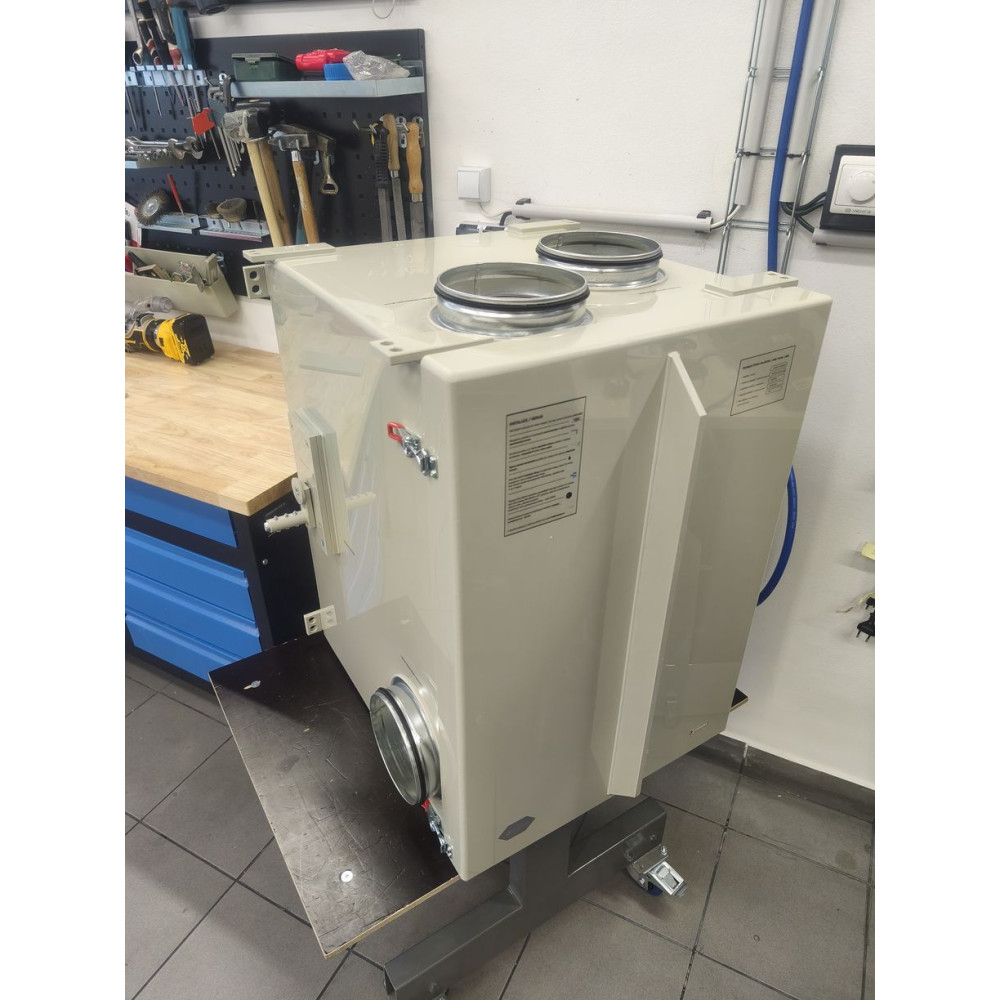

RECUBOX® OPEN predstavlja modularno rješenje sustava povrata topline s visokom prilagodljivošću konačnog ventilacijskog sustava. Za razliku od uobičajenih kompaktnih rekuperacijskih jedinica, ventilatori nisu trajno ugrađeni u kućište RECUBOXA® – ugrađuju se zasebno izravno u ventilacijske kanale, kao i ostali elementi sustava.
Zahvaljujući tome, snaga ventilatora, regulacija, filtracija, prigušivači buke, dogrijači, zaklopke, BY-PASS i ostala dodatna oprema mogu se precizno prilagoditi konkretnoj instalaciji. Rezultat su dug vijek trajanja, jednostavno servisiranje, laka zamjena pojedinih komponenti te mogućnost budućeg proširenja ili modernizacije sustava.
RECUBOX® u potpunosti proizvodimo u Češkoj Republici prema točnim zahtjevima kupaca. Koristimo visokokvalitetne polipropilenske materijale tvrtke SIMONA AG i profesionalnu tehnologiju zavarivanja vrućim plinom na uređajima Leister AG.
 |
 |
 |
Svaki RECUBOX® nastaje kao pažljivo izrađen tehnički proizvod s naglaskom na preciznost, nepropusnost, dug vijek trajanja i mogućnost prilagodbe konkretnoj instalaciji.

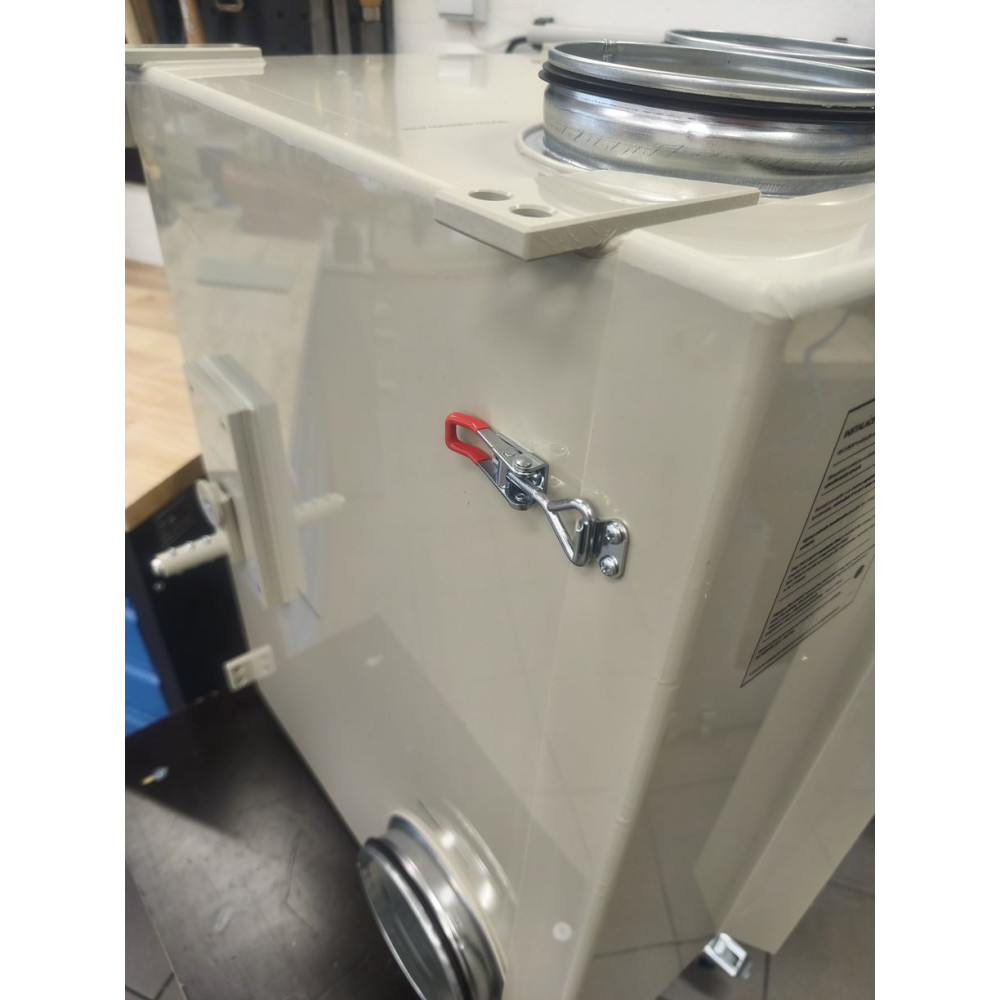

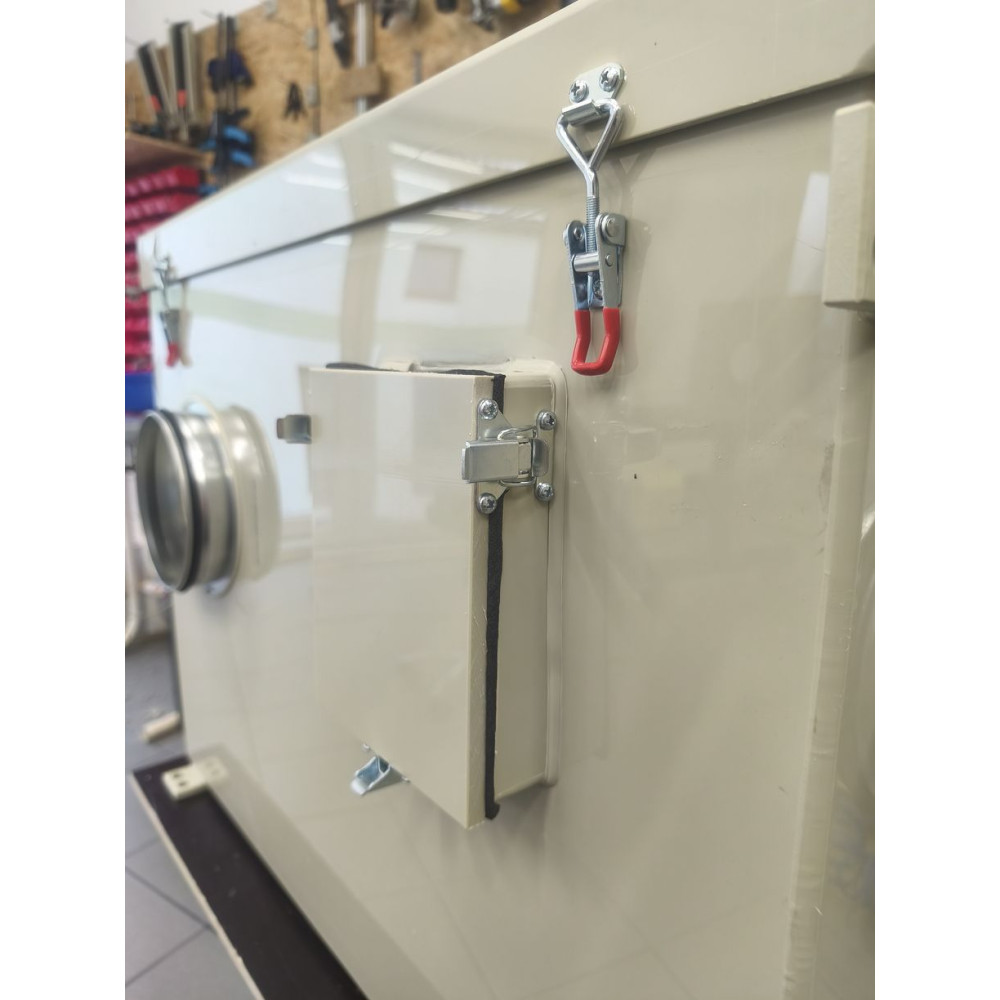

Nepropusnost kućišta ključna je za učinkovit rad sustava povrata topline. RECUBOX® je opremljen masivnim zatvaračima s podesivim pritiskom koji omogućuju precizno podešavanje pritiska servisnih vrata na brtvu.
Time se smanjuje neželjeno usisavanje lažnog zraka, a sustav može raditi s najvećom mogućom učinkovitošću. Istodobno ostaje očuvan brz i praktičan servisni pristup izmjenjivaču i unutrašnjosti RECUBOXA®.
 |
Najmanje 8 nosača za navojne šipke RECUBOX® je u osnovnoj izvedbi opremljen s najmanje osam konstrukcijskih nosača s otvorima za navojne šipke. Zahvaljujući njihovom rasporedu, RECUBOX® se može postaviti:
Novi položaj podesivih zatvarača od 2026. godine Od 2026. godine svi izolirani RECUBOX® opremljeni su zatvaračima s podesivim pritiskom. Zatvarači su postavljeni tako da ne prelaze gornji rub RECUBOXA® i ne ometaju ugradnju jedinice neposredno uz strop. Na nekim starijim fotografijama proizvoda zatvarači još mogu biti prikazani u izvornom položaju. Kod RECUBOXA® proizvedenih od 2026. godine njihov položaj više ne ograničava ugradnju neposredno uz strop. |
 |

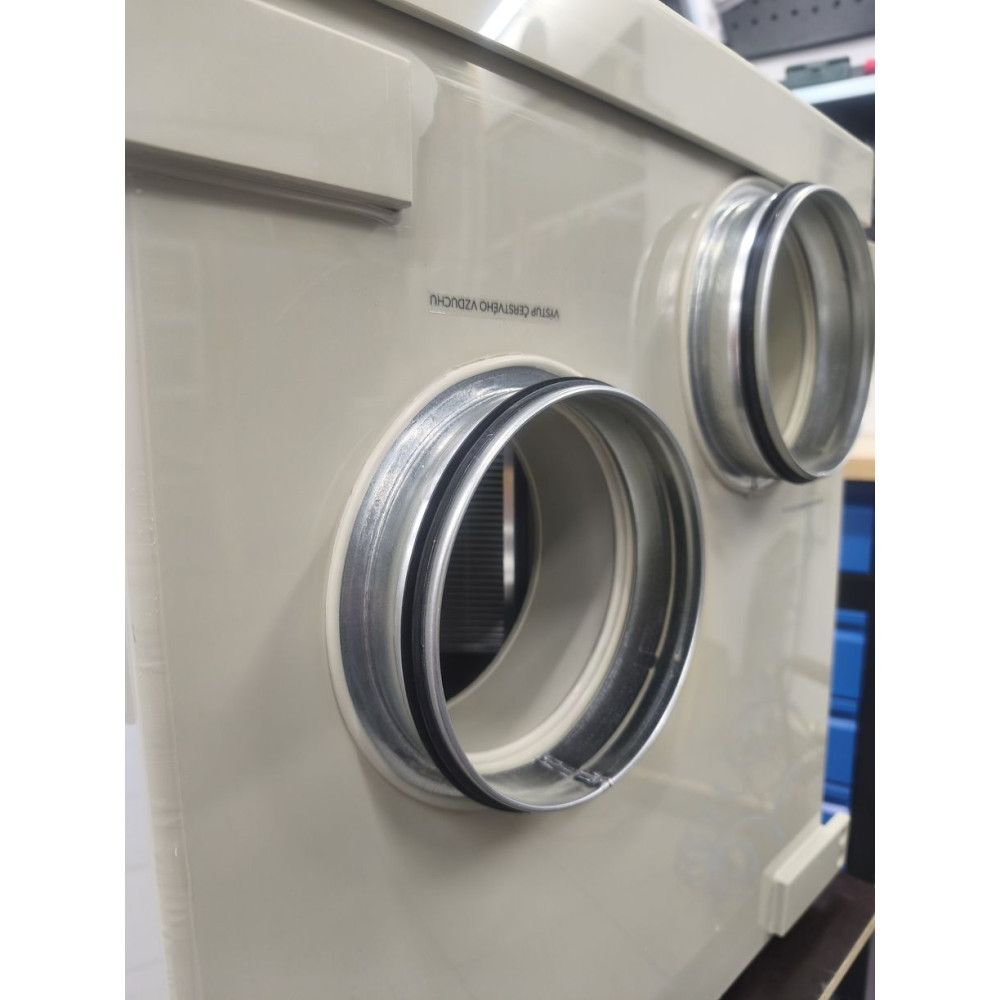

RECUBOX® je opremljen kvalitetnim priključnim prirubnicama s dvostrukom brtvenom usnom. Dvostruka brtvena usna osigurava čvrsto i nepropusno spajanje ventilacijskih kanala te pomaže smanjiti neželjeno propuštanje ili usisavanje zraka na mjestu priključka. Zahvaljujući tome, spajanje kanala je brzo, pouzdano i lako dostupno za servis. |
Zahvaljujući robusnoj konstrukciji, visokoj kvaliteti i higijenskoj sigurnosti, naši RECUBOX® proizvodi dio su niza projekata ČVUT-a, uključujući jedinstveni sustav S.A.W.E.R., koji UCEEB razvija za dobivanje pitke vode iz zraka.
 |
Jednostavno vađenje izmjenjivača Izmjenjivač se iz RECUBOXA® može izvaditi jednostavno i brzo, praktički jednim potezom. To znatno olakšava redovitu kontrolu, održavanje i čišćenje. |
 |
Maksimalna higijena Izmjenjivi izmjenjivač omogućuje temeljito čišćenje samog izmjenjivača kao i cijelog unutarnjeg prostora RECUBOXA®. Konstrukcija je osmišljena s naglaskom na jednostavno održavanje i visoku higijenu rada. |
 |
Mehaničko brtvljenje izmjenjivača Izmjenjivač je u RECUBOXU® zabrtvljen brtvom umetnutom u utor bez uporabe ljepila ili uobičajenih samoljepljivih brtvenih traka. Zbog toga se izmjenjivač može jednostavno izvaditi i ponovno postaviti. Brtva se prema potrebi lako može zamijeniti. |
 |
Bez vijaka, zakovica i konstrukcijskih ljepila Kućište RECUBOXA® izrađeno je od jedne vrste materijala tehnologijom zavarivanja vrućim plinom. Rezultat su čvrsti, homogeni i nepropusni spojevi bez rizika od korozije uobičajenih metalnih spojnih elemenata ili postupne degradacije lijepljenih konstrukcijskih spojeva. |
 |
Širok raspon veličina RECUBOX® se proizvodi u širokom rasponu dimenzija i izvedbi različitih kapaciteta. Zahvaljujući proizvodnji po narudžbi, odgovarajuće rješenje može se projektirati i za instalacije s ograničenim prostorom. |
 |
Projektirano za protustrujne izmjenjivače RECUBOX® OPEN projektiran je za širok raspon protustrujnih izmjenjivača topline, a njegova konkretna konstrukcija uvijek je prilagođena ugrađenom tipu izmjenjivača. |
 |
Širok raspon kapaciteta Konstrukcijska serija RECUBOX® omogućuje projektiranje sustava od malih stambenih primjena do velikih ventilacijskih sustava s protocima od nekoliko tisuća m³/h. |
 |
Mogućnost priključenja ionizatora Ovisno o zahtjevima konkretne instalacije, sustav se može dopuniti, primjerice, ionizatorom MALAPA IN03 ili drugim ventilacijskim komponentama. |
 |
Maksimalna prilagodljivost Položaj ulaznih i izlaznih priključaka može se prilagoditi konkretnom projektu, vođenju kanala, njihovom potrebnom promjeru i prostornim mogućnostima tehničke prostorije. |
 |
Zrcalna izvedba Zrcalna izvedba moguća je kod svih odgovarajućih varijanti. Odvod kondenzata izveden je navojnim priključkom 1/2" i, ovisno o konkretnoj izvedbi, može biti pripremljen u više položaja. |
Na nepropusnost kućišta RECUBOXA® pružamo iznadstandardno jamstvo od 12 godina.
Kućište je izrađeno od kvalitetnog polipropilena i spojeno tehnologijom zavarivanja vrućim plinom, čime nastaju homogeni, čvrsti i dugoročno stabilni spojevi bez rizika od korozije ili postupnog razdvajanja konstrukcijskih spojeva.
Za razliku od konstrukcija koje koriste lijepljene spojeve, zakovice, brtvene trake ili kombinacije različitih materijala, RECUBOX® zadržava svoju zrakonepropusnost i mehaničku otpornost i nakon mnogo godina rada.
 |
Jednostavna ugradnja Montažu olakšava najmanje osam pripremljenih nosača s otvorima za navojne šipke. RECUBOX® se može objesiti na strop ili pričvrstiti na zid pomoću nosača uz njegovu stražnju stijenku. |
 |
Filtri velike površine Velika površina filtra pomaže smanjiti brzinu strujanja kroz filtarski materijal i ograničiti pad tlaka. Okviri filtra istodobno omogućuju jednostavnu zamjenu filtarskog materijala. U osnovnoj izvedbi RECUBOX® je opremljen filtarskim materijalom klase M5. |
 |
BY-PASS BY-PASS je dostupan kao zasebni premosni dio ili kao integrirano rješenje s mogućnošću ručnog upravljanja ili pripreme za servomotor. Promjer osovine BY-PASSA iznosi 14 mm. |
 |
RECUBOX® se može naručiti bez toplinske izolacije ili s izolacijom debljine 30 ili 50 mm. Kod izolirane izvedbe toplinska izolacija hermetički je zatvorena između dva polipropilenska kućišta. Uz izolacijski materijal dodano je i drugo PP kućište debljine 5 mm, koje štiti izolaciju i čini kompaktnu konstrukcijsku cjelinu. |
RECUBOX® OPEN može se uz nadoplatu opremiti proširenom pripremom za mjerenje, kabliranje i sigurnu električnu instalaciju.
Ova izvedba, koja je standardni dio serije RECUBOX® VENT-READY, olakšava ugradnju senzora, provođenje kabela, priključivanje ventilatora te buduće servisiranje ili proširenje sustava.
Dodatnu pripremu potrebno je odabrati tijekom postupka narudžbe ili navesti u napomeni uz narudžbu.
 |
Prikaz položaja, broja i izvedbe kabelskih uvodnica. |
RECUBOX® OPEN RX 04/300 može se naručiti s plastičnim ili aluminijskim protustrujnim izmjenjivačem.
Konkretni izmjenjivač odabire se tijekom postupka narudžbe. Konstrukcija RECUBOXA® uvijek je prilagođena dimenzijama i izvedbi odabranog izmjenjivača.
 |
1. RECUTECH REP+27-300-H-F-30 Plastični protustrujni izmjenjivač češkog proizvođača RECUTECH. Oznaka proizvoda RekupeX: RX-P 04/300. |
 |
2. ZERN ENGINEERING HU-EX6 271/300-1 Plastični protustrujni izmjenjivač s HPS lamelama i izdržljivim HPS kućištem. |
 |
3. RECUTECH REK+27-300-22 Potpuno aluminijski protustrujni izmjenjivač češkog proizvođača RECUTECH. Oznaka proizvoda RekupeX: RX 04/300. |
 |
RECUBOX® OPEN RX 04/300 – A01 Prikazana konfiguracija:
Kliknite na sliku za otvaranje crteža u punoj veličini. |
Varijanta se odabire tijekom postupka narudžbe.
Pogled na RECUBOX® sprijeda s otvorenim servisnim vratima.
Navedene dimenzije uključuju toplinsku izolaciju od 30 mm i drugo kućište. Ako bi bilo potrebno prilagoditi dimenzije, primjerice zbog većih priključnih nastavaka, izolacije ili druge tehničke promjene, obavijestit ćemo vas nakon narudžbe, a prije početka proizvodnje.
 |
A01 Izmjenjivač na širokoj kadici, 4 priključka bočno Dimenzije: 655 (A) × 418 (B) × 445 (C) mm |
 |
B01 Izmjenjivač na uskoj kadici, 4 priključka bočno Dimenzije: 655 (B) × 418 (A) × 445 (C) mm |
 |
A02 Izmjenjivač na širokoj kadici, 2 priključka prema gore i 2 priključka bočno Dimenzije: 655 (A) × 418 (B) × 445 (C) mm |
 |
B02 Izmjenjivač na uskoj kadici, 2 priključka prema gore i 2 priključka bočno Dimenzije: 655 (B) × 418 (A) × 445 (C) mm |
 |
Servisni pristup – dimenzija E Ispred servisnih vrata RECUBOXA® potrebno je ostaviti dovoljno prostora za izvlačenje izmjenjivača iz modula. E = C − 60 mm Integrirani BY-PASS – dimenzija F Integrirani BY-PASS nalazi se iza izmjenjivača i povećava ukupnu dubinu RECUBOXA® za približno jednu trećinu osnovne dubine. F = 1/3 × C BY-PASS otvara obilazni put svježeg zraka oko izmjenjivača s vrlo malim padom tlaka. Kod ove izvedbe otvaranje BY-PASSA ne zatvara prolaz kroz izmjenjivač. Međutim, zahvaljujući znatno manjem padu tlaka otvorenog obilaznog puta, količina zraka koja prolazi kroz izmjenjivač svedena je na minimum. |
RECUBOX® se proizvodi prema odabranoj konfiguraciji. Položaj i promjer priključaka, orijentacija servisnih vrata, položaj odvoda kondenzata, način izolacije, izvedba BY-PASSA i ostali konstrukcijski detalji mogu se prilagoditi konkretnoj instalaciji.
Ako odabranu konfiguraciju tehnički nije moguće izvesti ili bi neko drugo rješenje bilo prikladnije, kontaktirat ćemo vas prije početka proizvodnje.
Primjer konstrukcije RECUBOXA® u izvedbi bez pristupnih vrata:
Cijena proizvoda uključuje integrirani izmjenjivač topline i konfiguraciju navedenu uz konkretnu varijantu proizvoda. Dodatna oprema, priprema za senzore i električnu instalaciju te individualne konstrukcijske prilagodbe ovise o konfiguraciji odabranoj tijekom postupka narudžbe.
