Wij bieden een ruim assortiment enthalpiewarmtewisselaars voor de meeste ventilatie-units met warmteterugwinning.
Kunt u het juiste model niet vinden? Neem contact met ons op – wij helpen u graag verder!
Geproduceerd in Tsjechië ....
Uitgerust met warmtewisselaars van RECUTECH of ZERN ENGINEERING .....
Uitneembare warmtewisselaar .....
Capaciteit tot 480 m3/h .....
Gecertificeerd rendement tot 96% .....
M5-filters .....
Opmerking bij de productafbeeldingen: De foto's zijn illustratief en geven mogelijk niet exact de aangeboden variant of de gekozen RECUBOX®-configuratie weer. Voor de concrete uitvoering, afmetingen en plaatsing van de afzonderlijke constructie-elementen zijn de betreffende technische tekeningen en schema's bepalend.
RECUBOX® OPEN is een modulaire oplossing voor warmteterugwinningssystemen met een hoge mate van flexibiliteit in het uiteindelijke ventilatiesysteem. In tegenstelling tot conventionele compacte WTW-units zijn de ventilatoren niet vast geïntegreerd in de RECUBOX®-behuizing – ze worden afzonderlijk rechtstreeks in de luchtkanalen geïnstalleerd, net als de overige systeemcomponenten.
Daardoor kunnen het vermogen van de ventilatoren, de regeling, filtratie, geluiddempers, naverwarmers, kleppen, BY-PASS en andere accessoires exact op de specifieke installatie worden afgestemd. Het resultaat is een lange levensduur, eenvoudig onderhoud, gemakkelijke vervanging van afzonderlijke componenten en de mogelijkheid om het systeem later uit te breiden of te moderniseren.
RECUBOX® wordt volledig in Tsjechië geproduceerd volgens de exacte wensen van de klant. Wij gebruiken hoogwaardige polypropyleenmaterialen van SIMONA AG en professionele heteluchtlastechnologie met apparatuur van Leister AG.
 |
 |
 |
Elke RECUBOX® wordt vervaardigd als een zorgvuldig afgewerkt technisch product, met nadruk op precisie, luchtdichtheid, lange levensduur en aanpasbaarheid aan de specifieke installatie.

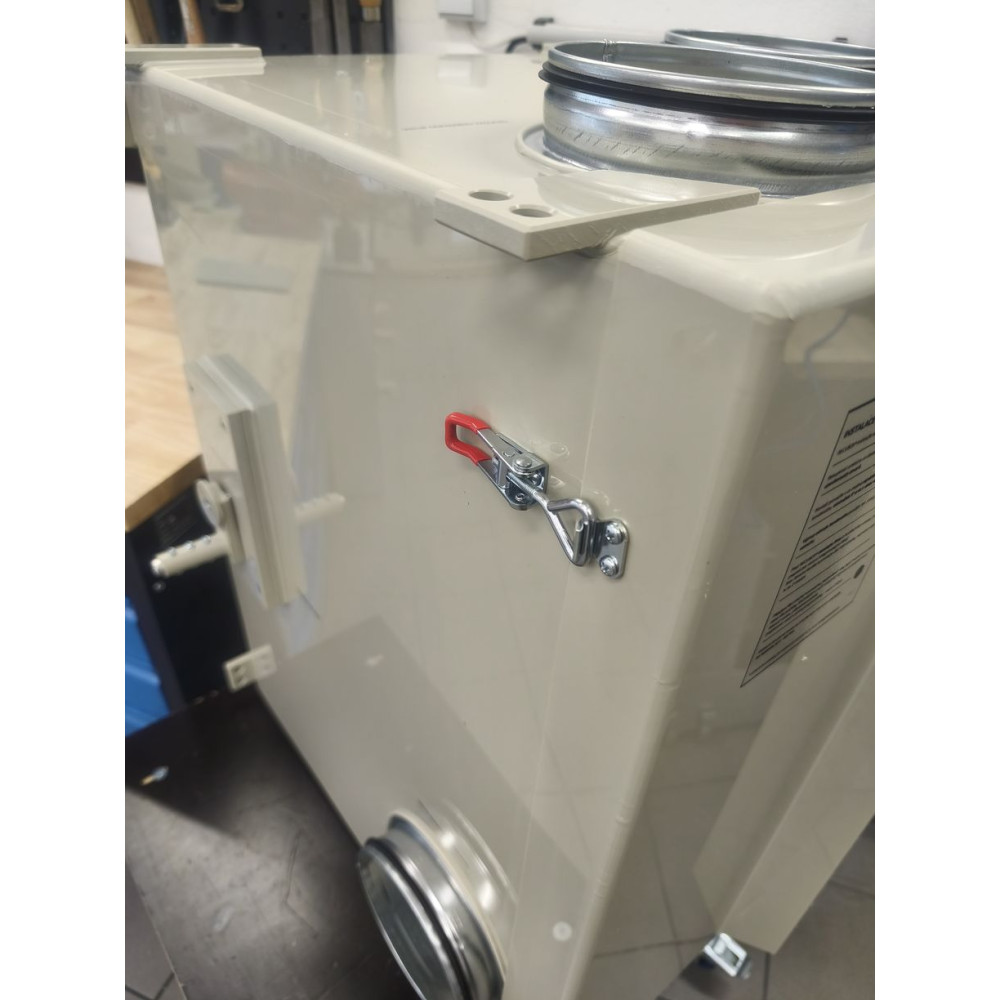

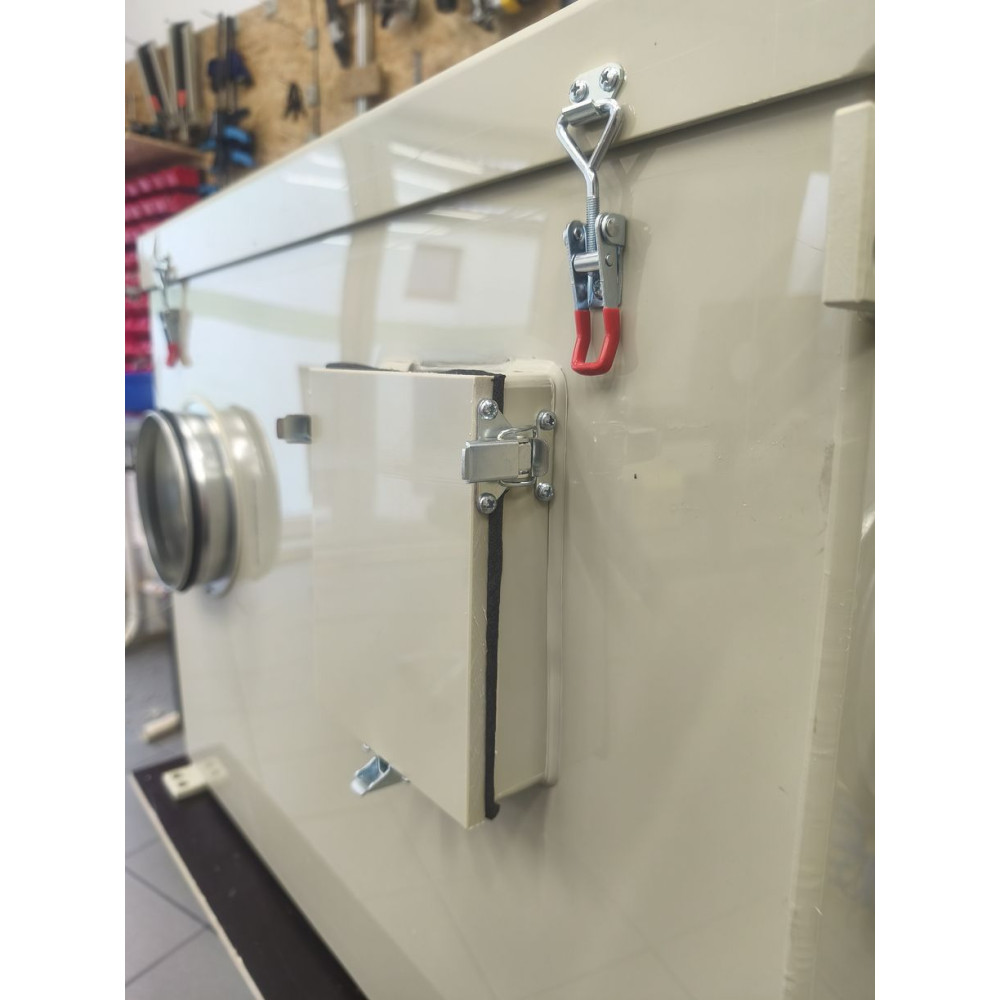

De luchtdichtheid van de behuizing is essentieel voor een efficiënte werking van het warmteterugwinningssysteem. RECUBOX® is uitgerust met robuuste kistsluitingen met instelbare aandrukkracht, waarmee de druk van de servicedeur op de afdichting nauwkeurig kan worden ingesteld.
Hierdoor wordt ongewenste aanzuiging van valse lucht beperkt en kan het systeem met het hoogst mogelijke rendement werken. Tegelijkertijd blijft een snelle en comfortabele servicetoegang tot de warmtewisselaar en de binnenruimte van de RECUBOX® behouden.
 |

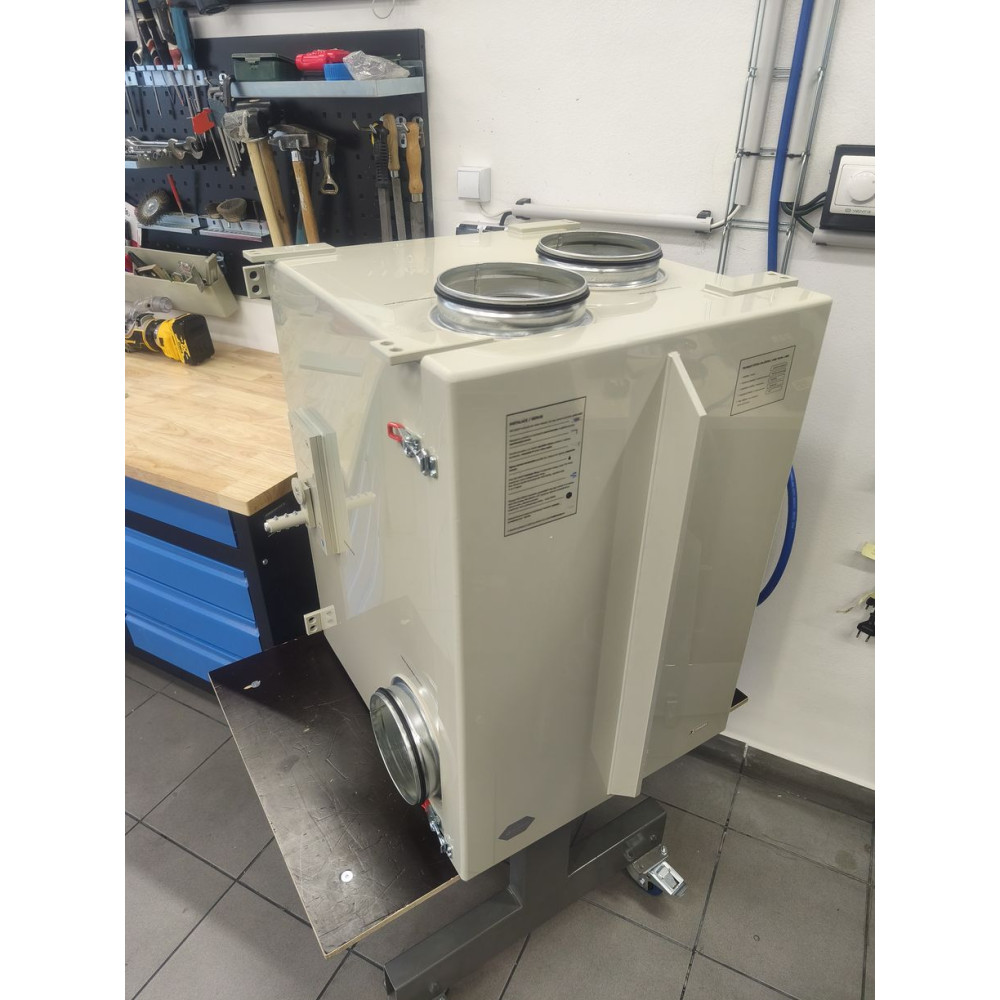

Minimaal 8 houders voor draadstangen RECUBOX® is in de basisuitvoering uitgerust met minimaal acht constructieve houders met gaten voor draadstangen. Dankzij hun plaatsing kan RECUBOX® worden gemonteerd:
Nieuwe positie van de instelbare sluitingen vanaf 2026 Vanaf 2026 zijn alle geïsoleerde RECUBOX®-modellen uitgerust met kistsluitingen met instelbare aandrukkracht. De sluitingen zijn zo geplaatst dat ze niet boven de bovenrand van de RECUBOX® uitsteken en de installatie van de unit dicht tegen het plafond niet hinderen. Op sommige oudere productfoto's kunnen de sluitingen nog in hun oorspronkelijke positie te zien zijn. Bij RECUBOX®-modellen die vanaf 2026 worden geproduceerd, vormt hun positie geen beperking meer voor montage dicht tegen het plafond. |
 |

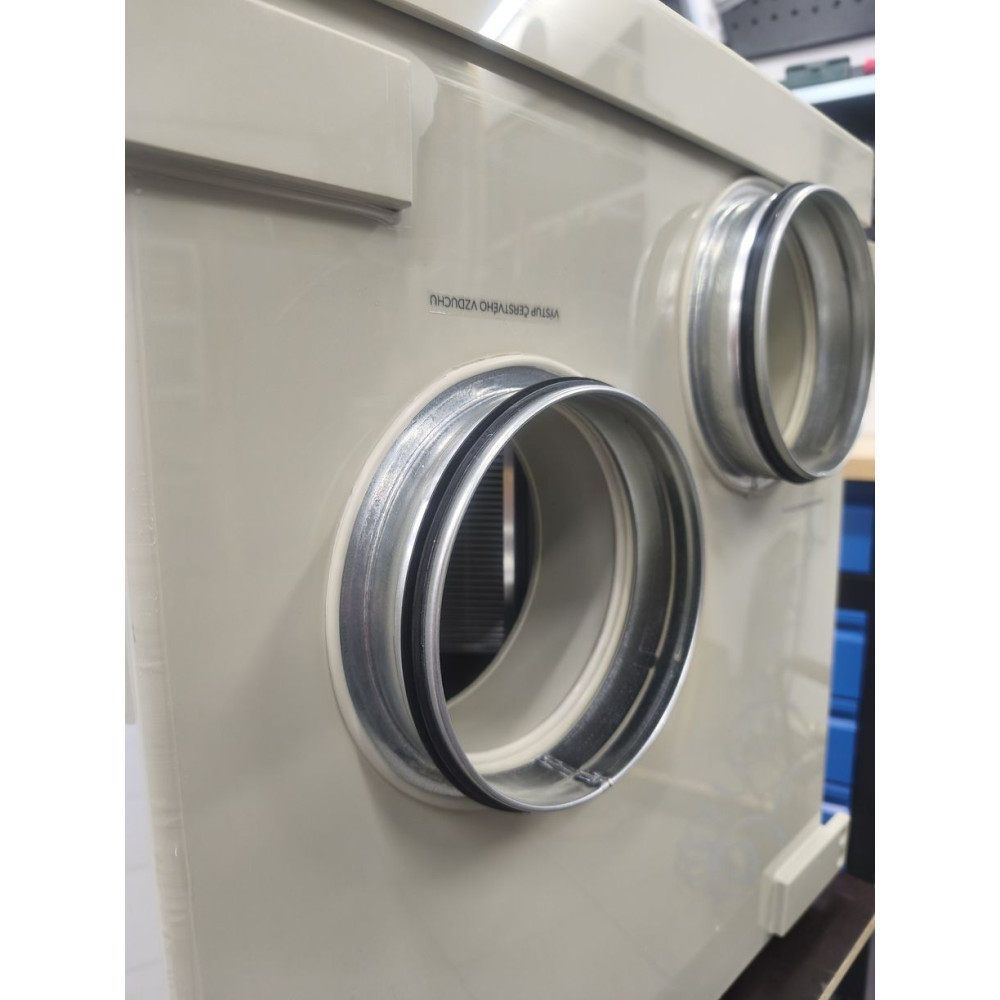

RECUBOX® is uitgerust met hoogwaardige aansluitflenzen met dubbele lipafdichting. De dubbele lipafdichting zorgt voor een stevige en luchtdichte aansluiting van de ventilatiekanalen en helpt ongewenste luchtlekkage of luchtinfiltratie bij de aansluiting te beperken. Hierdoor is het aansluiten van de luchtkanalen snel, betrouwbaar en goed toegankelijk voor onderhoud. |
Dankzij hun robuuste constructie, hoge kwaliteit en hygiënische veiligheid worden onze RECUBOX®-producten gebruikt in verschillende projecten van de ČVUT, waaronder het unieke S.A.W.E.R.-systeem, dat door UCEEB wordt ontwikkeld voor het winnen van drinkwater uit lucht.
 |
Eenvoudig verwijderen van de warmtewisselaar De warmtewisselaar kan eenvoudig en snel uit de RECUBOX® worden verwijderd, vrijwel met één beweging. Dit maakt regelmatige inspectie, onderhoud en reiniging aanzienlijk eenvoudiger. |
 |
Maximale hygiëne Dankzij de uitneembare warmtewisselaar kunnen zowel de warmtewisselaar zelf als de volledige binnenruimte van de RECUBOX® grondig worden gereinigd. De constructie is ontworpen met nadruk op eenvoudig onderhoud en een hoog niveau van bedrijfshygiëne. |
 |
Mechanische afdichting van de warmtewisselaar De warmtewisselaar wordt in de RECUBOX® afgedicht met een afdichting die in een groef is geplaatst, zonder lijm of conventionele zelfklevende afdichtingsbanden. Daardoor kan de warmtewisselaar eenvoudig worden verwijderd en opnieuw geplaatst. De afdichting kan indien nodig eenvoudig worden vervangen. |
 |
Zonder schroeven, klinknagels en constructielijm De behuizing van RECUBOX® wordt uit één materiaalsoort vervaardigd met behulp van heteluchtlastechnologie. Hierdoor ontstaan sterke, homogene en luchtdichte verbindingen zonder risico op corrosie van conventionele metalen bevestigingselementen of geleidelijke degradatie van verlijmde constructieverbindingen. |
 |
Breed assortiment afmetingen RECUBOX® wordt geproduceerd in een breed scala aan afmetingen en capaciteitsvarianten. Dankzij de maatwerkconstructie kan ook voor installaties met beperkte ruimte een geschikte oplossing worden ontworpen. |
 |
Ontworpen voor tegenstroomwarmtewisselaars RECUBOX® OPEN is ontworpen voor een breed scala aan tegenstroomwarmtewisselaars en de concrete constructie wordt altijd aangepast aan het toegepaste type warmtewisselaar. |
 |
Breed capaciteitsbereik De RECUBOX®-serie maakt het mogelijk systemen te ontwerpen van kleine residentiële toepassingen tot grote ventilatiesystemen met luchtdebieten van enkele duizenden m³/h. |
 |
Mogelijkheid om een ionisator aan te sluiten Afhankelijk van de eisen van de specifieke installatie kan het systeem bijvoorbeeld worden uitgebreid met een MALAPA IN03-ionisator of andere ventilatiecomponenten. |
 |
Maximale flexibiliteit De positie van de inlaat- en uitlaataansluitingen kan worden aangepast aan het specifieke project, de kanaalvoering, de gewenste diameter en de beschikbare ruimte in de technische ruimte. |
 |
Gespiegelde uitvoering Een gespiegelde uitvoering is mogelijk voor alle geschikte varianten. De condensafvoer wordt uitgevoerd met een 1/2"-schroefdraadaansluiting en kan afhankelijk van de specifieke uitvoering op meerdere posities worden voorbereid. |
Op de luchtdichtheid van de RECUBOX®-behuizing geven wij een bovengemiddelde garantie van 12 jaar.
De behuizing is vervaardigd uit hoogwaardig polypropyleen en verbonden door middel van heteluchtlassen, waardoor homogene, sterke en langdurig stabiele verbindingen ontstaan zonder risico op corrosie of geleidelijke loslating van constructieverbindingen.
In tegenstelling tot constructies met gelijmde verbindingen, klinknagels, afdichtingsbanden of combinaties van verschillende materialen behoudt RECUBOX® zijn luchtdichtheid en mechanische bestendigheid ook na vele jaren gebruik.
 |
Eenvoudige installatie De montage wordt vergemakkelijkt door minimaal acht voorbereide houders met gaten voor draadstangen. RECUBOX® kan aan het plafond worden opgehangen of met behulp van de houders aan de achterwand aan een muur worden bevestigd. |
 |
Grootvlakfilters Het grote filteroppervlak helpt de luchtsnelheid door het filtermedium te verlagen en beperkt het drukverlies. De filterframes maken tegelijkertijd een eenvoudige vervanging van het filtermedium mogelijk. In de basisuitvoering is RECUBOX® voorzien van filtermateriaal van klasse M5. |
 |
BY-PASS De BY-PASS is verkrijgbaar als afzonderlijk bypassdeel of als geïntegreerde oplossing met handmatige bediening of voorbereiding voor een servomotor. De diameter van de BY-PASS-as bedraagt 14 mm. |
 |
RECUBOX® kan zonder thermische isolatie of met isolatie van 30 of 50 mm dik worden besteld. Bij de geïsoleerde uitvoering is de thermische isolatie hermetisch tussen twee polypropyleen behuizingen opgesloten. Naast het isolatiemateriaal wordt daarom ook een tweede 5mm PP-behuizing toegevoegd, die de isolatie beschermt en een compacte constructieve eenheid vormt. |
RECUBOX® OPEN kan tegen meerprijs worden voorzien van een uitgebreide voorbereiding voor metingen, bekabeling en een veilige elektrische installatie.
Deze uitvoering, die standaard deel uitmaakt van de serie RECUBOX® VENT-READY, vereenvoudigt de montage van sensoren, kabelgeleiding, aansluiting van ventilatoren en toekomstige service of uitbreiding van het systeem.
De optionele voorbereiding moet tijdens het bestelproces worden geselecteerd of in de opmerkingen bij de bestelling worden vermeld.
 |
Weergave van de positie, het aantal en de uitvoering van de kabeldoorvoeren. |
RECUBOX® OPEN RX 04/300 kan worden besteld met een kunststof of aluminium tegenstroomwarmtewisselaar.
De specifieke warmtewisselaar wordt tijdens het bestelproces gekozen. De constructie van de RECUBOX® wordt altijd aangepast aan de afmetingen en uitvoering van de gekozen warmtewisselaar.
 |
1. RECUTECH REP+27-300-H-F-30 Kunststof tegenstroomwarmtewisselaar van de Tsjechische fabrikant RECUTECH. RekupeX-productaanduiding: RX-P 04/300. |
 |
2. ZERN ENGINEERING HU-EX6 271/300-1 Kunststof tegenstroomwarmtewisselaar met HPS-lamellen en een duurzame HPS-behuizing. |
 |
3. RECUTECH REK+27-300-22 Volledig aluminium tegenstroomwarmtewisselaar van de Tsjechische fabrikant RECUTECH. RekupeX-productaanduiding: RX 04/300. |
 |
RECUBOX® OPEN RX 04/300 – A01 Afgebeelde configuratie:
Klik op de afbeelding om de tekening op volledige grootte te openen. |
De variant wordt tijdens het bestelproces geselecteerd.
Vooraanzicht van de RECUBOX® met geopende servicedeur.
De aangegeven afmetingen zijn inclusief 30 mm thermische isolatie en de tweede behuizing. Als de afmetingen moeten worden aangepast, bijvoorbeeld vanwege grotere aansluitingen, isolatie of een andere technische wijziging, informeren wij u na de bestelling en vóór de start van de productie.
 |
A01 Warmtewisselaar op brede opvangbak, 4 aansluitingen naar de zijkanten Afmetingen: 655 (A) × 418 (B) × 445 (C) mm |
 |
B01 Warmtewisselaar op smalle opvangbak, 4 aansluitingen naar de zijkanten Afmetingen: 655 (B) × 418 (A) × 445 (C) mm |
 |
A02 Warmtewisselaar op brede opvangbak, 2 aansluitingen naar boven en 2 naar de zijkanten Afmetingen: 655 (A) × 418 (B) × 445 (C) mm |
 |
B02 Warmtewisselaar op smalle opvangbak, 2 aansluitingen naar boven en 2 naar de zijkanten Afmetingen: 655 (B) × 418 (A) × 445 (C) mm |
 |
Servicetoegang – afmeting E Voor de servicedeur van de RECUBOX® moet voldoende ruimte worden vrijgehouden om de warmtewisselaar uit de module te kunnen schuiven. E = C − 60 mm Geïntegreerde BY-PASS – afmeting F De geïntegreerde BY-PASS bevindt zich achter de warmtewisselaar en vergroot de totale diepte van de RECUBOX® met ongeveer een derde van de basisdiepte. F = 1/3 × C De BY-PASS opent een bypassroute voor verse lucht rondom de warmtewisselaar met een zeer laag drukverlies. Bij deze uitvoering sluit het openen van de BY-PASS de luchtstroom door de warmtewisselaar niet af. Dankzij het aanzienlijk lagere drukverlies van de geopende bypassroute wordt de hoeveelheid lucht die door de warmtewisselaar stroomt echter tot een minimum beperkt. |
RECUBOX® wordt geproduceerd volgens de gekozen configuratie. De positie en diameter van de aansluitingen, de oriëntatie van de servicedeur, de positie van de condensafvoer, de wijze van isolatie, de uitvoering van de BY-PASS en andere constructiedetails kunnen aan de specifieke installatie worden aangepast.
Als de gekozen configuratie technisch niet kan worden uitgevoerd of een andere oplossing geschikter is, nemen wij vóór de start van de productie contact met u op.
Voorbeeld van de RECUBOX®-constructie in een uitvoering zonder toegangsdeuren:
De productprijs omvat de geïntegreerde warmtewisselaar en de configuratie die voor de betreffende productvariant is vermeld. Eventuele optionele accessoires, voorbereiding voor sensoren en elektrische installatie en individuele constructieve aanpassingen worden bepaald door de configuratie die tijdens het bestelproces is gekozen.
