Offriamo un'ampia gamma di scambiatori di calore entalpici per la maggior parte delle unità di ventilazione con recupero di calore.
Se non trovi il modello giusto, contattaci – saremo lieti di aiutarti!
Prodotto nella Repubblica Ceca ....
Equipaggiato con scambiatori RECUTECH o ZERN ENGINEERING .....
Scambiatore estraibile .....
Portata fino a 480 m3/h .....
Efficienza certificata fino al 96% .....
Filtri M5 .....
Avvertenza relativa alla rappresentazione del prodotto: Le fotografie sono illustrative e potrebbero non mostrare esattamente la variante offerta o la configurazione RECUBOX® selezionata. Per l'esecuzione concreta, le dimensioni e la disposizione dei singoli elementi costruttivi fanno fede i relativi schemi e disegni tecnici.

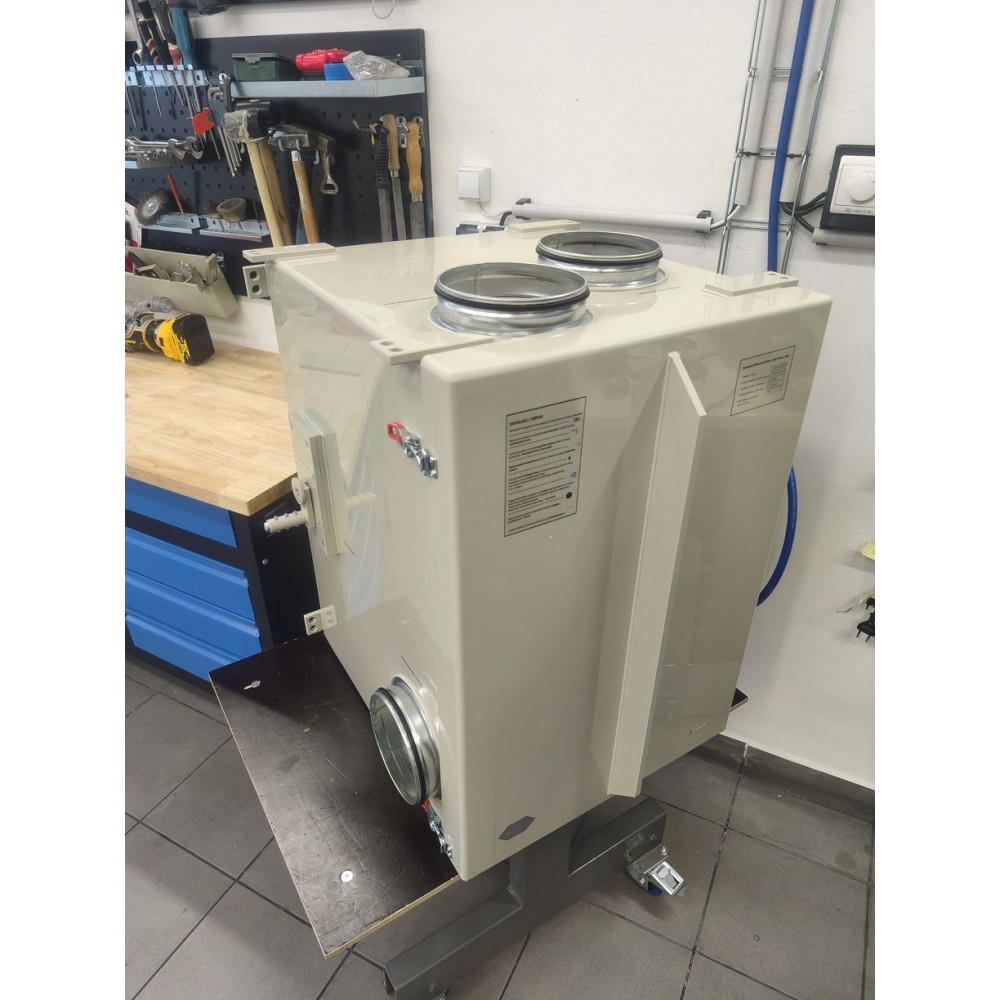

RECUBOX® OPEN rappresenta una soluzione modulare per sistemi di recupero del calore con un'elevata flessibilità nella configurazione finale dell'impianto di ventilazione. A differenza delle comuni unità compatte di recupero del calore, i ventilatori non sono integrati in modo fisso nell'involucro RECUBOX® – vengono installati separatamente direttamente nelle canalizzazioni, come gli altri componenti del sistema.
In questo modo la potenza dei ventilatori, la regolazione, la filtrazione, i silenziatori, i post-riscaldatori, le serrande, il BY-PASS e gli altri accessori possono essere progettati esattamente in base alla specifica installazione. Il risultato è una lunga durata, una manutenzione semplice, una facile sostituzione dei singoli componenti e la possibilità di ampliare o modernizzare il sistema in futuro.
Produciamo RECUBOX® interamente nella Repubblica Ceca secondo le precise esigenze dei clienti. Utilizziamo materiali in polipropilene di alta qualità di SIMONA AG e una tecnologia professionale di saldatura ad aria calda con apparecchiature Leister AG.
 |
 |
 |
Ogni RECUBOX® nasce come un prodotto tecnico realizzato con cura, con particolare attenzione alla precisione, alla tenuta, alla lunga durata e alla possibilità di adattamento alla specifica installazione.

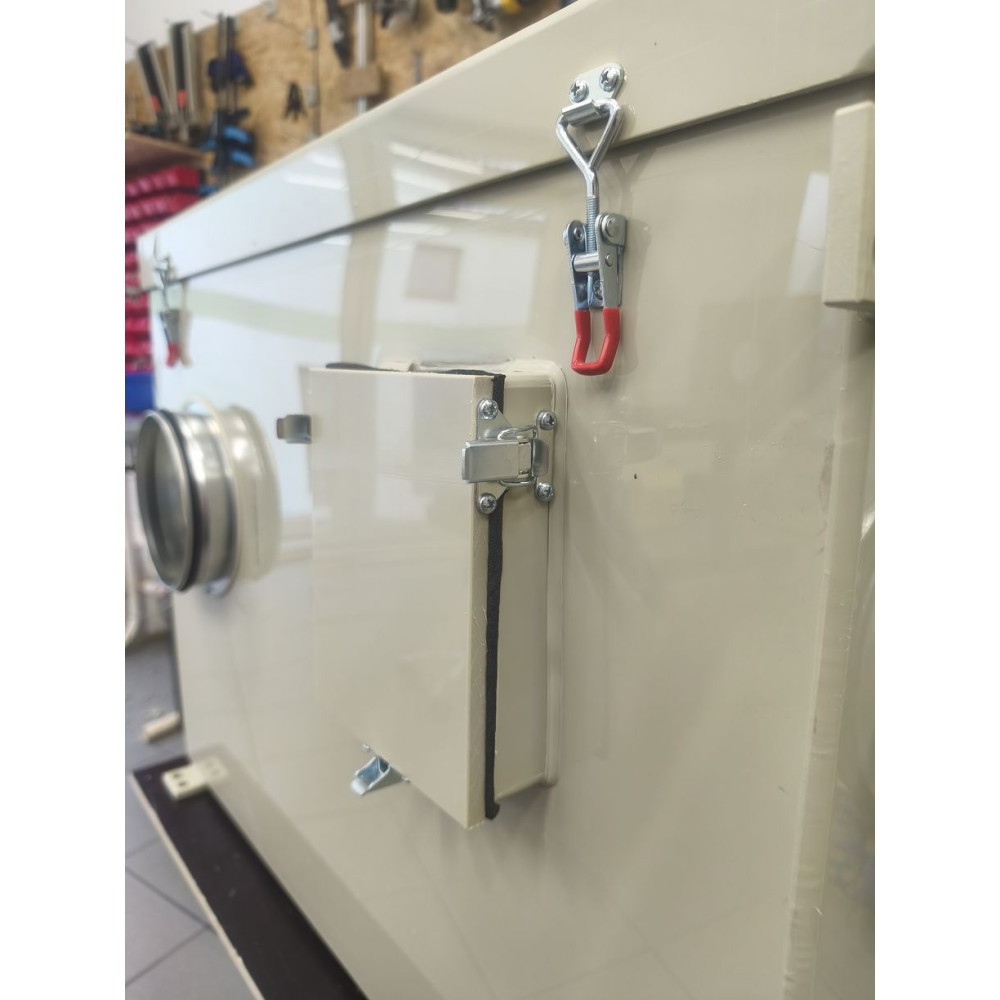

La tenuta dell'involucro è fondamentale per il funzionamento efficiente del sistema di recupero del calore. RECUBOX® è dotato di robuste chiusure a leva con pressione regolabile, che consentono di regolare con precisione la pressione della porta di servizio sulla guarnizione.
In questo modo si limita l'aspirazione indesiderata di aria falsa e il sistema può funzionare con la massima efficienza possibile. Allo stesso tempo rimane garantito un accesso rapido e comodo per la manutenzione allo scambiatore e all'interno del RECUBOX®.
 |
Almeno 8 supporti per barre filettate RECUBOX® nella versione base è dotato di almeno otto supporti strutturali con fori per barre filettate. Grazie alla loro disposizione, RECUBOX® può essere installato:

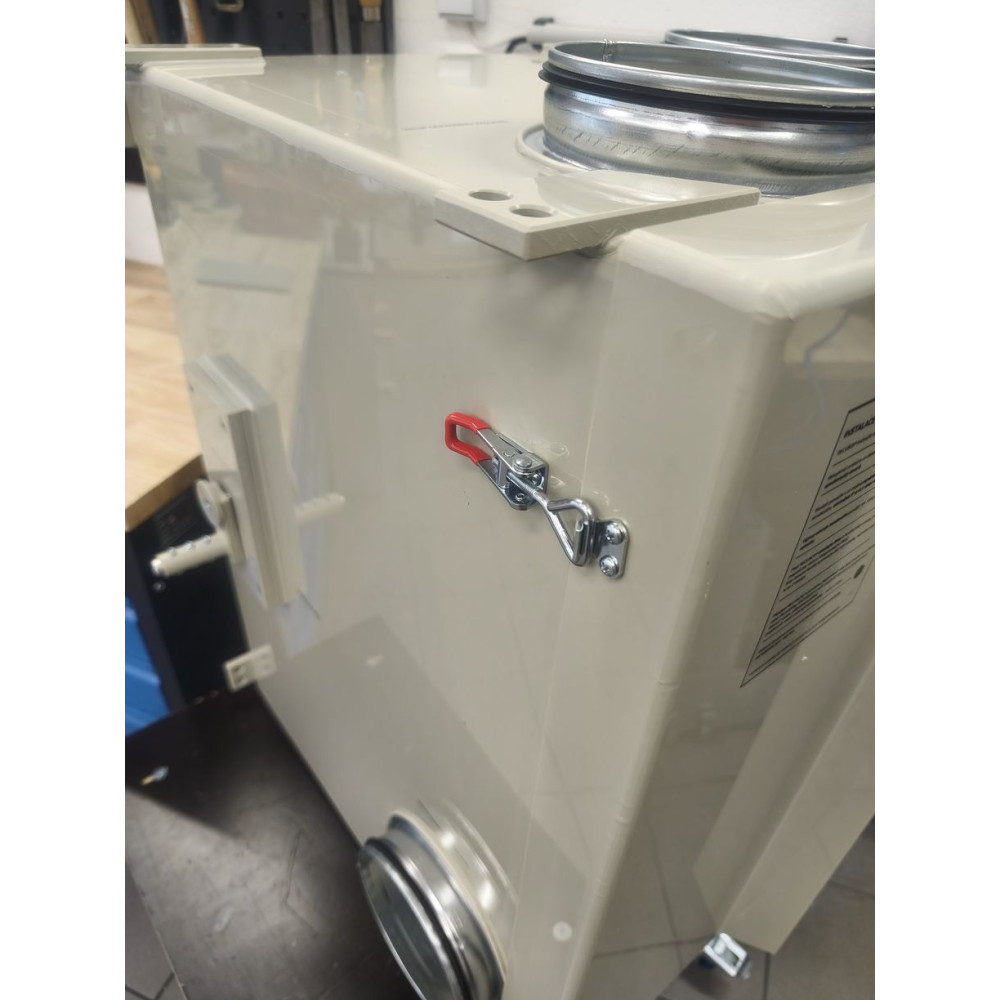

Nuova posizione delle chiusure regolabili dal 2026 Dal 2026 tutti i RECUBOX® isolati sono dotati di chiusure a leva con pressione regolabile. Le chiusure sono posizionate in modo da non sporgere oltre il bordo superiore del RECUBOX® e da non impedire l'installazione dell'unità in prossimità del soffitto. In alcune fotografie meno recenti del prodotto, le chiusure possono essere ancora visibili nella loro posizione originale. Nei RECUBOX® prodotti dal 2026, la loro posizione non limita più l'installazione in prossimità del soffitto. |
 |

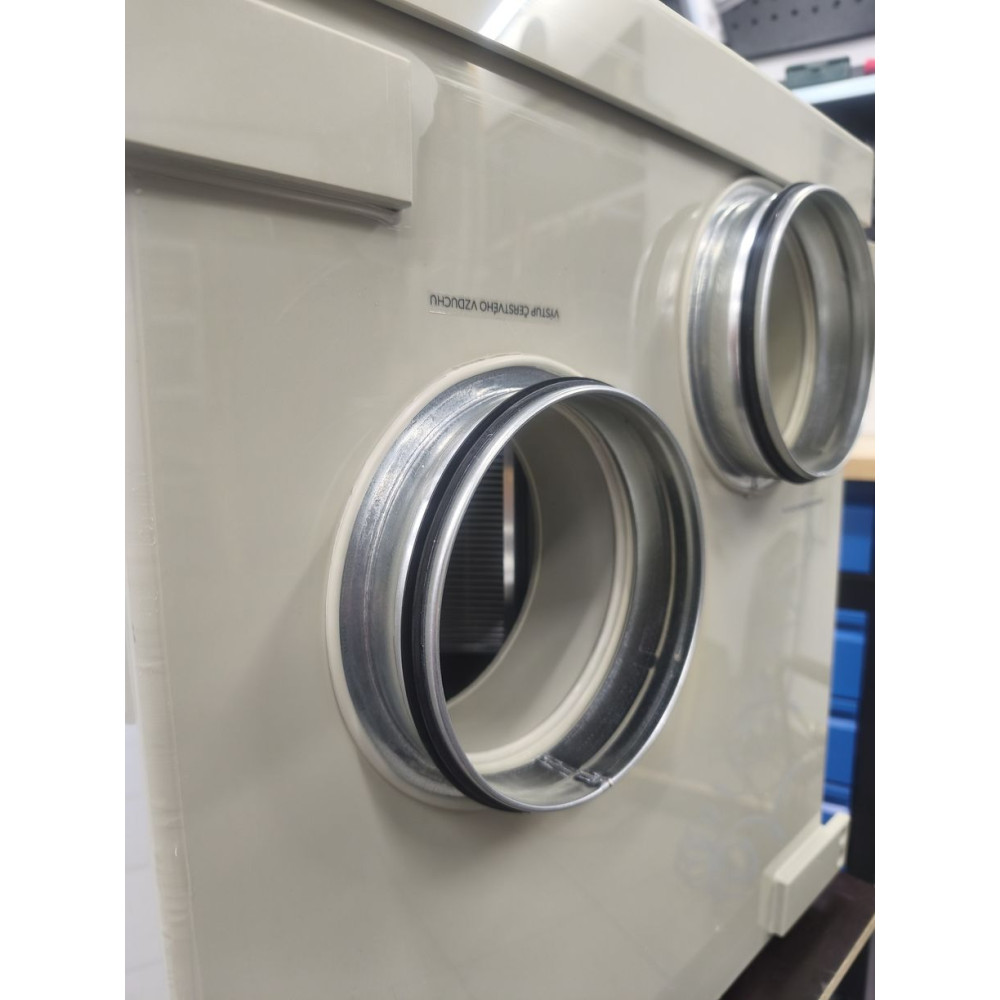

RECUBOX® è dotato di flange di collegamento di alta qualità con guarnizione a doppio labbro. La guarnizione a doppio labbro garantisce un collegamento saldo e a tenuta delle canalizzazioni di ventilazione e contribuisce a limitare perdite indesiderate o aspirazioni d'aria nel punto di collegamento. Il collegamento delle canalizzazioni risulta così rapido, affidabile e facilmente accessibile per la manutenzione. |
Grazie alla struttura robusta, all'elevata qualità e alla sicurezza igienica, i nostri RECUBOX® fanno parte di numerosi progetti della ČVUT, incluso l'esclusivo sistema S.A.W.E.R., sviluppato da UCEEB per ottenere acqua potabile dall'aria.
 |
Facile estrazione dello scambiatore Lo scambiatore può essere estratto dal RECUBOX® in modo semplice e rapido, praticamente con un solo movimento. Ciò ne facilita notevolmente il controllo periodico, la manutenzione e la pulizia. |
 |
Massima igiene Lo scambiatore estraibile consente di pulire accuratamente sia lo scambiatore stesso sia l'intero spazio interno del RECUBOX®. La struttura è progettata con particolare attenzione alla semplicità della manutenzione e all'elevato livello di igiene durante il funzionamento. |
 |
Tenuta meccanica dello scambiatore Lo scambiatore è sigillato nel RECUBOX® mediante una guarnizione inserita in una scanalatura, senza l'utilizzo di adesivi o comuni nastri sigillanti autoadesivi. Lo scambiatore può quindi essere facilmente estratto e reinstallato. Se necessario, la guarnizione può essere facilmente sostituita. |
 |
Senza viti, rivetti e adesivi strutturali L'involucro del RECUBOX® è realizzato con un unico tipo di materiale mediante tecnologia di saldatura ad aria calda. Il risultato sono giunzioni solide, omogenee e a tenuta, senza il rischio di corrosione dei comuni elementi metallici di fissaggio o del progressivo degrado delle giunzioni strutturali incollate. |
 |
Ampia gamma di dimensioni I RECUBOX® sono prodotti in un'ampia gamma di dimensioni e varianti di capacità. Grazie alla costruzione su misura, è possibile progettare una soluzione adeguata anche per installazioni con spazi limitati. |
 |
Progettato per scambiatori in controcorrente I RECUBOX® OPEN sono progettati per un'ampia gamma di scambiatori di calore in controcorrente e la loro specifica struttura viene sempre adattata al tipo di scambiatore installato. |
 |
Ampia gamma di portate La gamma RECUBOX® consente di progettare sistemi da piccole applicazioni residenziali fino a grandi impianti di ventilazione con portate dell'ordine di diverse migliaia di m³/h. |
 |
Possibilità di collegare uno ionizzatore In base alle esigenze della specifica installazione, il sistema può essere completato, ad esempio, con uno ionizzatore MALAPA IN03 o con altri componenti per la ventilazione. |
 |
Massima flessibilità La posizione dei raccordi di ingresso e di uscita può essere adattata al progetto specifico, al percorso delle canalizzazioni, al diametro richiesto e allo spazio disponibile nel locale tecnico. |
 |
Versione speculare La versione speculare è disponibile per tutte le varianti idonee. Lo scarico della condensa è realizzato mediante un raccordo filettato 1/2" e, in base alla specifica esecuzione, può essere predisposto in più posizioni. |
Sulla tenuta dell'involucro dei RECUBOX® offriamo una garanzia straordinaria di 12 anni.
L'involucro è realizzato in polipropilene di alta qualità e assemblato mediante saldatura ad aria calda, creando così giunzioni omogenee, robuste e stabili nel tempo, senza rischio di corrosione o di progressivo distacco delle giunzioni strutturali.
A differenza delle strutture che utilizzano giunzioni incollate, rivetti, nastri sigillanti o combinazioni di materiali differenti, RECUBOX® mantiene la propria tenuta all'aria e resistenza meccanica anche dopo molti anni di funzionamento.
 |
Facile installazione Il montaggio è facilitato da almeno otto supporti predisposti con fori per barre filettate. RECUBOX® può essere sospeso al soffitto oppure fissato alla parete mediante i supporti situati presso la parete posteriore. |
 |
Filtri ad ampia superficie L'ampia superficie filtrante contribuisce a ridurre la velocità dell'aria attraverso il materiale filtrante e limita la perdita di carico. I telai dei filtri consentono inoltre una facile sostituzione del materiale filtrante. Nella versione base, RECUBOX® è dotato di materiale filtrante di classe M5. |
 |
BY-PASS Il BY-PASS è disponibile come elemento di bypass separato oppure come soluzione integrata con possibilità di comando manuale o predisposizione per servomotore. Il diametro dell'albero del BY-PASS è di 14 mm. |
 |
RECUBOX® può essere ordinato senza isolamento termico oppure con isolamento di spessore 30 o 50 mm. Nella versione isolata, l'isolamento termico è chiuso ermeticamente tra due involucri in polipropilene. Al materiale isolante viene quindi aggiunto anche un secondo involucro in PP da 5 mm, che protegge l'isolamento e crea un insieme strutturale compatto. |
RECUBOX® OPEN può essere dotato, con supplemento, di una predisposizione ampliata per misurazione, cablaggio e installazione elettrica sicura.
Questa esecuzione, inclusa di serie nella gamma RECUBOX® VENT-READY, facilita l'installazione dei sensori, il passaggio dei cavi, il collegamento dei ventilatori e la futura manutenzione o espansione del sistema.
La predisposizione opzionale deve essere selezionata durante il processo d'ordine oppure indicata nelle note dell'ordine.
 |
Rappresentazione della posizione, del numero e dell'esecuzione dei passacavi. |
RECUBOX® OPEN RX 04/300 può essere ordinato con uno scambiatore in controcorrente in plastica o in alluminio.
Lo scambiatore specifico viene selezionato durante il processo d'ordine. La struttura del RECUBOX® viene sempre adattata alle dimensioni e all'esecuzione dello scambiatore scelto.
 |
1. RECUTECH REP+27-300-H-F-30 Scambiatore in controcorrente in plastica del produttore ceco RECUTECH. Denominazione prodotto RekupeX: RX-P 04/300. |
 |
2. ZERN ENGINEERING HU-EX6 271/300-1 Scambiatore in controcorrente in plastica con lamelle HPS e resistente involucro HPS. |
 |
3. RECUTECH REK+27-300-22 Scambiatore in controcorrente completamente in alluminio del produttore ceco RECUTECH. Denominazione prodotto RekupeX: RX 04/300. |
 |
RECUBOX® OPEN RX 04/300 – A01 Configurazione illustrata:
Clicca sull'immagine per aprire il disegno a grandezza intera. |
La variante viene selezionata durante il processo d'ordine.
Vista frontale del RECUBOX® con porta di servizio aperta.
Le dimensioni indicate comprendono l'isolamento termico da 30 mm e il secondo involucro. Qualora fosse necessario modificare le dimensioni, ad esempio a causa di raccordi di collegamento più grandi, dell'isolamento o di un'altra modifica tecnica, vi informeremo dopo l'ordine e prima dell'inizio della produzione.
 |
A01 Scambiatore su vaschetta larga, 4 raccordi laterali Dimensioni: 655 (A) × 418 (B) × 445 (C) mm |
 |
B01 Scambiatore su vaschetta stretta, 4 raccordi laterali Dimensioni: 655 (B) × 418 (A) × 445 (C) mm |
 |
A02 Scambiatore su vaschetta larga, 2 raccordi verso l'alto e 2 raccordi laterali Dimensioni: 655 (A) × 418 (B) × 445 (C) mm |
 |
B02 Scambiatore su vaschetta stretta, 2 raccordi verso l'alto e 2 raccordi laterali Dimensioni: 655 (B) × 418 (A) × 445 (C) mm |
 |
Accesso per la manutenzione – dimensione E Davanti alla porta di servizio del RECUBOX® è necessario lasciare spazio sufficiente per estrarre lo scambiatore dal modulo. E = C − 60 mm BY-PASS integrato – dimensione F Il BY-PASS integrato è posizionato dietro lo scambiatore e aumenta la profondità complessiva del RECUBOX® di circa un terzo della profondità di base. F = 1/3 × C Il BY-PASS apre un percorso di bypass per l'aria fresca attorno allo scambiatore con una perdita di carico molto bassa. In questa esecuzione, l'apertura del BY-PASS non chiude il passaggio attraverso lo scambiatore. Tuttavia, grazie alla perdita di carico significativamente inferiore del percorso di bypass aperto, la quantità d'aria che attraversa lo scambiatore viene ridotta al minimo. |
RECUBOX® viene prodotto secondo la configurazione selezionata. La posizione e il diametro dei raccordi, l'orientamento della porta di servizio, la posizione dello scarico della condensa, il tipo di isolamento, l'esecuzione del BY-PASS e altri dettagli costruttivi possono essere adattati alla specifica installazione.
Qualora la configurazione selezionata non fosse tecnicamente realizzabile o un'altra soluzione risultasse più adatta, vi contatteremo prima dell'inizio della produzione.
Esempio della struttura RECUBOX® nella versione senza porte di accesso:
Il prezzo del prodotto comprende lo scambiatore di calore integrato e la configurazione indicata per la specifica variante del prodotto. Gli eventuali accessori opzionali, la predisposizione per sensori e impianto elettrico e le modifiche costruttive individuali dipendono dalla configurazione selezionata durante il processo d'ordine.
