RECUBOX® X-POOL HRV 800 – rekuperačný box vzduchu pre bazény
Celoplastový variant RECUBOXU®
Chemicky odolný RECUBOX® vhodný pre bazény
Absolútna odolnosť voči chlóru
Objemový prietok do 1000 m³/h.
RECUBOX® X-POOL HRV 800

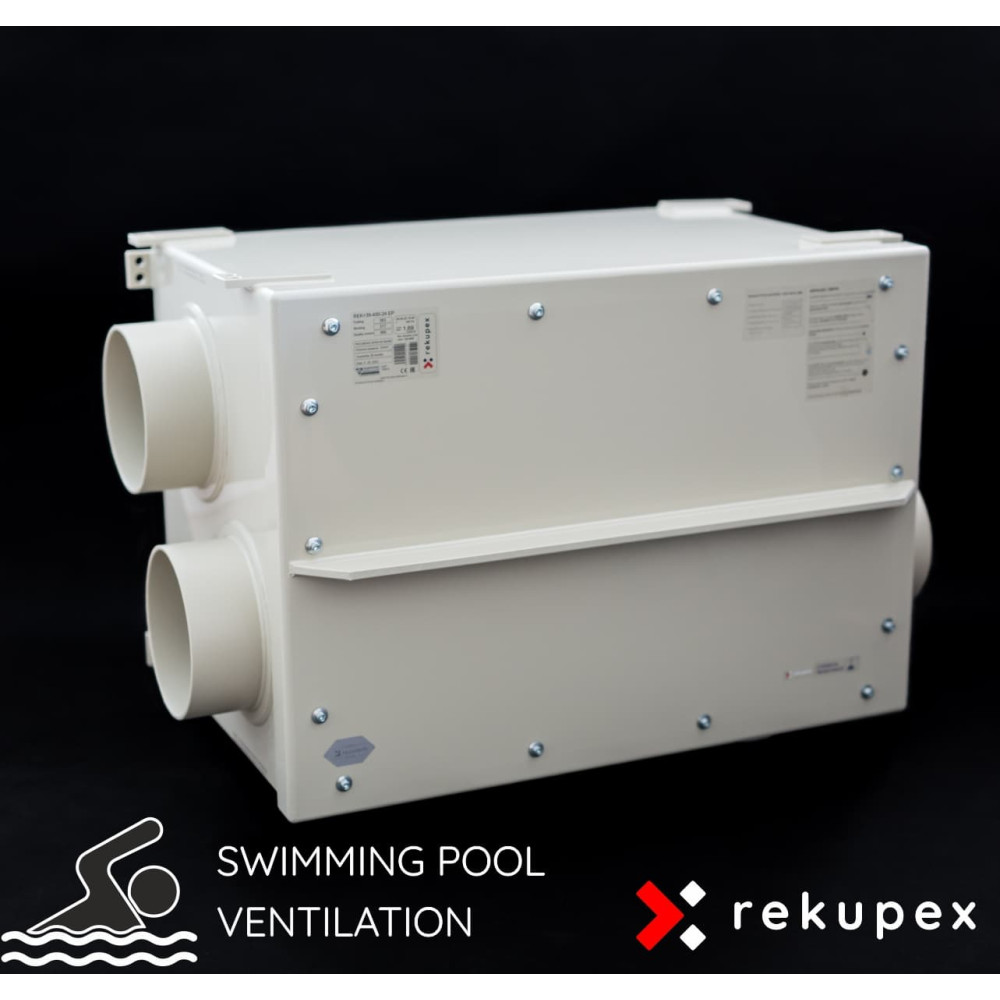

RECUBOX® X-POOL HRV 800 je profesionálny plastový rekuperačný modul navrhnutý predovšetkým pre vetranie a spätné získavanie tepla v bazénoch, wellness centrách, akvaparkoch, kúpeľoch a ďalších priestoroch s vysokou vlhkosťou.

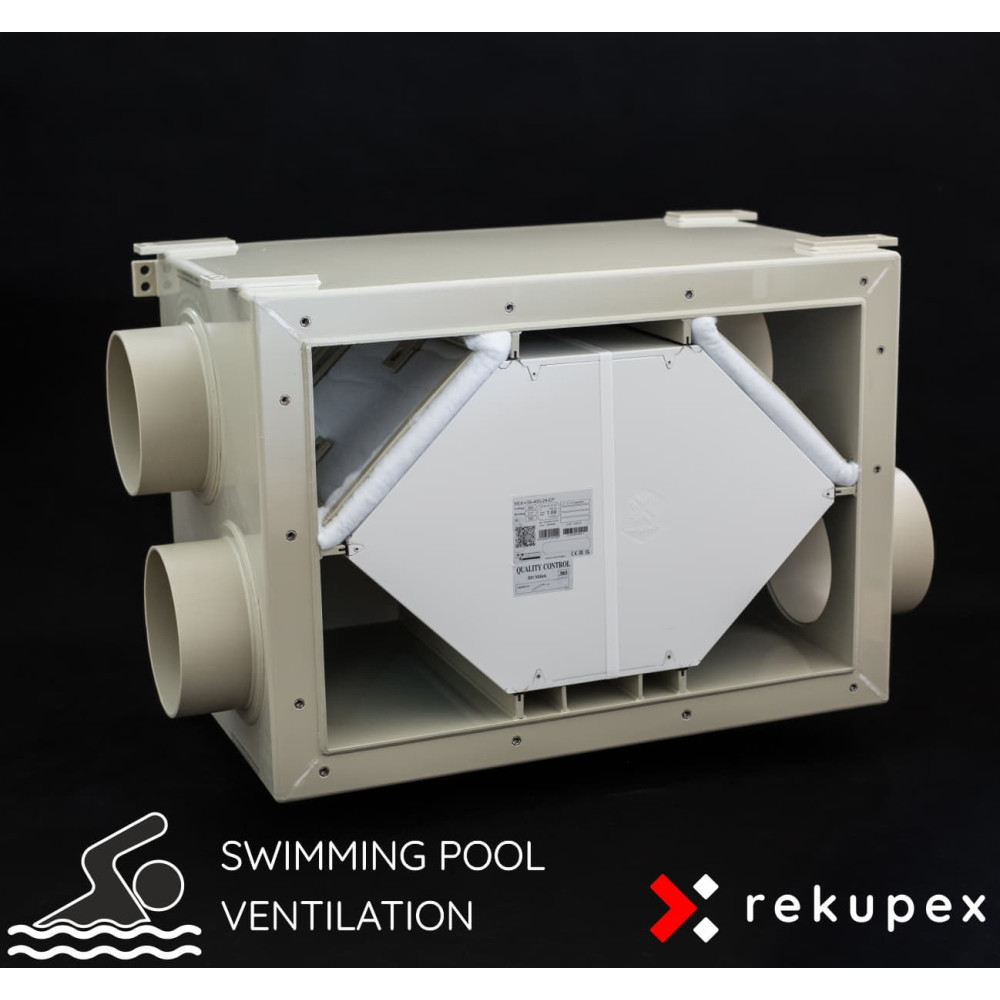

Srdcom modulu je veľkoplošný plastový protiprúdový výmenník ZERN HU-EX 366/800 s teplovýmennými plochami z materiálu HPS. Použitý materiál je vhodný pre dlhodobú prevádzku vo vlhkom bazénovom prostredí a nie je ohrozený koróziou spôsobenou kondenzátom alebo bežnými chlórovými výparmi.
Prečo si vybrať RECUBOX® X-POOL HRV 800
- Navrhnuté špeciálne pre bazény, wellness centrá a trvalo vlhké prevádzky
- Plastový protiprúdový výmenník ZERN bez rizika korózie teplovýmenných plôch
- Vysoká teplotná účinnosť približne 87,5–88 % pri odporúčanom prietoku
- Odporúčaný menovitý prietok približne 800 m³/h
- Robustná zváraná konštrukcia bez skrutiek, nitov a konštrukčných lepidiel
- Jednoduché čistenie a vysoký hygienický štandard
- Jednoduchá inštalácia a ľahký servis
- Vysoká variabilita vyhotovenia a umiestnenia pripojovacích hrdiel
- Dlhá životnosť aj pri trvalej prevádzke vo vlhkom prostredí
Konštrukčné a materiálové vyhotovenie
Celý plášť modulu, príruby, rámy filtrov, držiaky a ďalšie konštrukčné komponenty sú vyrobené z vysokokvalitného polypropylénu (PP). Konštrukcia je navrhnutá bez zbytočných kovových častí s dôrazom na maximálnu odolnosť voči vlhkosti, kondenzátu a bazénovému prostrediu.
Materiál plášťa je vysoko odolný voči:
- trvalo vysokej vzdušnej vlhkosti,
- kondenzátu vznikajúcemu pri prevádzke bazénovej rekuperácie,
- chlórovým výparom v bežných bazénových koncentráciách,
- solnej hmle a korozívnej vlhkosti,
- bežným čistiacim a dezinfekčným prostriedkom používaným v bazénových prevádzkach.
Konštrukcia využíva 100% zvárané spoje. Modul neobsahuje bežné lepené konštrukčné spoje, nity ani zbytočné kovové spájacie prvky, ktoré by mohli byť pri dlhodobom pôsobení vlhkosti ohrozené koróziou alebo degradáciou.
Všetky dôležité tesniace prvky sú riešené mechanicky a sú ľahko vymeniteľné. Hladké vnútorné steny uľahčujú pravidelné čistenie, kontrolu a hygienickú údržbu.
Dôležité upozornenie: RECUBOX® X-POOL HRV 800 je navrhnutý predovšetkým pre bazénové, wellness a podobné vlhké prevádzky. Plastový výmenník ZERN HU-EX 366/800 je vhodný pre bazénové prostredie, ale nie je určený pre chemický priemysel s vysokými koncentráciami veľmi agresívnych kyselín, zásad, rozpúšťadiel alebo iných silne reaktívnych látok. Pre takéto aplikácie je nutné individuálne posúdiť chemické zloženie odvádzaného vzduchu.
Vďaka svojej robustnej konštrukcii, vysokej kvalite a maximálnej hygienickej neškodnosti sú naše moduly RECUBOX® súčasťou mnohých projektov ČVUT, vrátane unikátneho systému S.A.W.E.R., ktorý UCEEB vyvíja na získavanie pitnej vody zo vzduchu.
Tepelný výmenník ZERN HU-EX 366/800
RECUBOX® X-POOL HRV 800 je vybavený veľkoplošným plastovým protiprúdovým výmenníkom ZERN HU-EX 366/800, ktorý je vhodný pre dlhodobú prevádzku pri vysokej vlhkosti a v bazénovom prostredí.
Teplovýmenné plochy výmenníka sú vyrobené z materiálu HPS. Na rozdiel od bežných kovových výmenníkov preto teplovýmenné plochy nie sú ohrozené klasickou koróziou spôsobenou kondenzátom, vysokou vlhkosťou alebo bežnými chlórovými výparmi.
- Plastové teplovýmenné plochy z materiálu HPS
- Vysoká odolnosť voči trvalej vlhkosti a kondenzátu
- Vhodnosť pre bežné bazénové prostredie
- Žiadna korózia teplovýmenných plôch
- Protiprúdové usporiadanie na dosiahnutie vysokej teplotnej účinnosti
- Veľká teplovýmenná plocha optimalizovaná pre prietok okolo 800 m³/h
- Jednoduchá kontrola, vyňatie a čistenie
Plastový protiprúdový výmenník ZERN HU-EX 366
Odporúčaný prevádzkový prietok
Pre výmenník ZERN HU-EX 366/800 odporúčame prevádzkový prietok približne 700–900 m³/h, pričom optimálny návrhový bod sa nachádza okolo 800 m³/h.
Pri tomto prietoku možno podľa výkonovej charakteristiky výmenníka očakávať približne:
- teplotnú účinnosť okolo 87,5–88 %,
- tlakovú stratu približne 135–165 Pa podľa strany prúdenia,
- veľmi dobrý kompromis medzi vzduchovým výkonom, účinnosťou, hlučnosťou a príkonom ventilátorov.
Pri prietoku 1 000 m³/h je výmenník stále použiteľný, tlaková strata však dosahuje približne 185–200 Pa a teplotná účinnosť klesá približne na 86,3 %.
Tento prietok preto odporúčame považovať skôr za vyššiu prevádzkovú hodnotu než za ideálny trvalý návrhový bod. Pri výbere ventilátorov je nutné zohľadniť aj tlakové straty filtrov, potrubia, distribučných prvkov a ďalších súčastí celej vzduchotechnickej sústavy.
| Prevádzkový režim | Odporúčaný objemový prietok |
| Úsporná a tichá prevádzka | 600–750 m³/h |
| Odporúčaný menovitý prietok | cca 800 m³/h |
| Vyšší prevádzkový prietok | 900–1 000 m³/h |
| Prevádzka nad 1 000 m³/h | Iba pri dostatočnej tlakovej rezerve ventilátorov a za predpokladu, že vyššia hlučnosť a spotreba energie nie sú problémom. |
Odporúčanie RekupeX: Pre bežnú trvalú prevádzku odporúčame navrhovať modul na približne 800 m³/h. V tomto bode ponúka výmenník veľmi dobrý pomer medzi vysokou účinnosťou, tlakovou stratou a energetickou náročnosťou ventilátorov.
Inštalácia a údržba
- Ventilátory nie sú súčasťou modulu – inštalujú sa samostatne priamo do vzduchotechnického potrubia.
- Oddelená inštalácia ventilátorov umožňuje ich vhodné umiestnenie s ohľadom na hlučnosť, servis a priestorové možnosti technickej miestnosti.
- V prípade potreby možno ventilátory rýchlo vymeniť bez zásahu do samotného modulu RECUBOX®.
- Modul je navrhnutý pre ľahký servisný prístup, pravidelnú kontrolu a jednoduchú údržbu.
- Výmenník je možné z modulu vybrať a podľa potreby skontrolovať alebo vyčistiť.
- Odvod kondenzátu musí byť pripojený k vhodnému sifónu a vedený so správnym spádom.
Plastová alternatíva ku kovovým bazénovým jednotkám
Vďaka vlastnostiam polypropylénu a plastového výmenníka predstavuje RECUBOX® X-POOL HRV 800 atraktívnu alternatívu ku kovovým alebo celonerezovým bazénovým rekuperačným riešeniam.
Pri dlhodobom pôsobení vysokej vlhkosti, kondenzátu a chlórových výparov môžu byť kovové konštrukčné časti vystavené postupnej povrchovej degradácii alebo korózii. Kvalitný polypropylénový plášť a plastové teplovýmenné plochy výmenníka si naproti tomu dlhodobo zachovávajú svoju stabilitu a funkčnosť.
Modul zároveň neobsahuje integrovanú zložito koncipovanú elektroniku ani ventilátory. Vďaka tomu môže byť celý systém navrhnutý individuálne podľa požadovaného prietoku, dispozičného riešenia a potrieb konkrétnej bazénovej technológie.
Perfektná voľba pre
- Súkromné vnútorné bazény
- Hotelové bazény a wellness centrá
- Verejné bazény a plavecké centrá
- Akvaparky a vodné atrakcie
- Kúpele a rehabilitačné centrá
- Jacuzzi a relaxačné prevádzky
- Sauny a parné prevádzky, ak zodpovedajú povolenému teplotnému rozsahu výmenníka a modulu
- Bazénové technické miestnosti
- Odvlhčovacie a vetracie systémy bazénových hál
- Ďalšie trvalo vlhké prevádzky bez výskytu highly agresívnych chemických látok
Hlavné výhody modulov RECUBOX®
 |
Jednoduché vyňatie výmenníka Výmenník je možné z modulu vybrať veľmi ľahko a rýchlo, čo výrazne uľahčuje jeho pravidelnú kontrolu, údržbu a čistenie. |
 |
Maximálna hygiena Hladké vnútorné steny a ľahko prístupné komponenty umožňujú dôkladné čistenie. To je dôležité najmä v bazénových a wellness prevádzkach s vysokými nárokmi na hygienu. |
 |
Mechanické utesnenie bez lepidiel Výmenník je utesnený pomocou mechanicky upevnených tesniacich prvkov bez použitia nalepovacích tesnení, ktoré môžu časom degradovať. Tesnenie je možné v prípade potreby ľahko vymeniť. |
 |
Bez skrutiek, nitov a konštrukčných lepidiel Plášť RECUBOX® je vyrobený z polypropylénu pomocou technológie zvárania horúcim plynom. Výsledkom sú pevné a tesné spoje bez rizika korózie bežných spájacích prvkov. |
 |
Individuálne navrhnuté rozmery Modul je možné konštrukčne prispôsobiť konkrétnym priestorovým možnostiam technickej miestnosti, požadovaným priemerom hrdiel a spôsobu inštalácie. |
 |
Navrhnuté pre výmenník ZERN HU-EX 366/800 Vnútorná konštrukcia, vedenie vzduchu, uloženie výmenníka aj servisný prístup sú prispôsobené konkrétnym rozmerom a vlastnostiam plastového výmenníka ZERN. |
 |
Výkon optimalizovaný pre bazénové aplikácie Odporúčaný prevádzkový rozsah približne 700–900 m³/h je vhodný pre menšie a stredne veľké súkromné, hotelové a komerčné bazénové inštalácie. |
 |
Maximálna variabilita Umiestnenie vstupných a výstupných hrdiel je možné nakonfigurovať podľa konkrétnej aplikácie, vedenia potrubia a priestorových možností technickej miestnosti. |
 |
Zrkadlové vyhotovenie Vybrané varianty sú dostupné aj v zrkadlovom vyhotovení. Odvod kondenzátu je riešený závitovým pripojením a jeho umiestnenie sa prispôsobuje zvolenej orientácii modulu. |
Ďalšie praktické výhody
Jednoduchá inštalácia vďaka pripraveným montážnym prvkom a možnosti prispôsobiť konštrukciu konkrétnemu spôsobu zavesenia alebo uloženia.
Veľkoplošné filtre znižujú rýchlosť prúdenia cez filtračné médium, predlžujú intervaly výmeny a pomáhajú obmedziť celkovú tlakovú stratu systému. V základnom vyhotovení je modul vybavený filtračným médiom triedy M5.
Samostatne inštalované ventilátory umožňujú zvoliť výkon, reguláciu a tlakovú rezervu presne podľa konkrétnej vzduchotechnickej sústavy.
100% BY-PASS môže byť podľa konkrétneho projektu riešený ako samostatný skratový diel alebo ako integrovaná súčasť modulu s možnosťou ovládania servopohonom.
Návrh ventilátorov
Ventilátory musia byť navrhnuté nie len podľa požadovaného objemového prietoku, ale aj podľa celkovej tlakovej straty celej vzduchotechnickej sústavy.
Pri výbere ventilátorov je nutné započítať najmä:
- tlakovú stratu výmenníka ZERN HU-EX 366/800,
- tlakovú stratu filtrov v čistom aj zanesenom stave,
- tlakové straty potrubia a tvaroviek,
- tlakové straty vyústok, mriežok a protidažďových žalúzií,
- prípadné dohrievače, klapky, tlmiče hluku a ďalšie príslušenstvo,
- potrebnú regulačnú a výkonovú rezervu.
Pre nominálnu prevádzku okolo 800 m³/h odporúčame vyberať ventilátory s dostatočnou tlakovou rezervou nad samotnou tlakovou stratou výmenníka. Konkrétny návrh závisí od dĺžky a usporiadania potrubného systému.
Graf tlakovej straty
Graf závislosti tlakovej straty PD [Pa] od objemového prietoku AV [m³/h] – výmenník ZERN HU-EX 366/800
Graf teplotnej účinnosti
Graf závislosti teplotnej účinnosti EFF [%] od objemového prietoku AV [m³/h] – výmenník ZERN HU-EX 366/800
Pri prietoku okolo 800 m³/h možno očakávať teplotnú účinnosť približne 87,5–88 %. Pri zvýšení prietoku na 1 000 m³/h klesá účinnosť približne na 86,3 %.
Dátový list
Prevádzkové údaje výmenníka ZERN HU-EX 366/800 pri prietoku 800 m³/h
Vonkajší vzduch: 7 °C, relatívna vlhkosť 75 %. Vnútorný vzduch: 20 °C, relatívna vlhkosť 37 %.
Varianty umiestnenia pripojovacích hrdiel
Výber variantu prebieha počas procesu objednávania.
Pohľad na RECUBOX® je spredu pri otvorených servisných dvierkach.
Uvedené rozmery sú vrátane izolácie s hrúbkou 50 mm a druhého plášťa. Ak by sa rozmery zmenili napríklad kvôli väčším pripojovacím hrdlám alebo inej technickej úprave, budeme vás po objednaní informovať.
 |
A01 Výmenník na širokej vaničke, 4 hrdlá do strán Rozmer: 551 (A) × 551 (B) × 992 (C) mm – šírka × výška × hĺbka Nákres zobrazuje klasické aj zrkadlové zapojenie. |
 |
B01 Výmenník na úzkej vaničke, 4 hrdlá do strán Rozmer: 551 (A) × 551 (B) × 992 (C) mm – šírka × výška × hĺbka Nákres zobrazuje klasické aj zrkadlové zapojenie. |
 |
A02 Výmenník na širokej vaničke, 2 hrdlá nahor a 2 hrdlá do strán Rozmer: 551 (A) × 551 (B) × 992 (C) mm – šírka × výška × hĺbka Nákres zobrazuje klasické aj zrkadlové zapojenie. |
 |
B02 Výmenník na úzkej vaničke, 2 hrdlá nahor a 2 hrdlá do strán Rozmer: 551 (A) × 551 (B) × 992 (C) mm – šírka × výška × hĺbka Nákres zobrazuje klasické aj zrkadlové zapojenie. |
Servisný prístup a rozmery 100% BY-PASSU
 |
Servisný prístup – rozmer E Pred servisnými dvierkami RECUBOXU® je nutné ponechať dostatočný priestor pre vysunutie výmenníka z modulu. E = C − 60 mm Integrovaný 100% BY-PASS – rozmer F Integrovaný BY-PASS je umiestnený za výmenníkom a zväčšuje výslednú hĺbku modulu podľa konkrétnej konfigurácie. Presný výsledný rozmer RECUBOXU® s integrovaným BY-PASSO M vám oznámime podľa vybranej konfigurácie. BY-PASS otvára obchádzkovú trasu čerstvého vzduchu okolo výmenníka a súčasne uzatvára cestu cez výmenník. |
Individuálna výroba
RECUBOX® X-POOL HRV 800 sa vyrába podľa zvolenej konfigurácie. Umiestnenie hrdiel, orientáciu servisných dvierok, polohu odvodu kondenzátu, druh izolácie a ďalšie konštrukčné detaily je možné upraviť podľa konkrétnej inštalácie.
Pokiaľ by zvolenú konfiguráciu nebolo možné technicky realizovať alebo by bolo vhodnejšie iné riešenie, budeme vás pred začatím výroby kontaktovať.
Tabuľka dát
- Materiál
- SIMONA AlphaPLUS - POLYPROPYLEN
- Prevádzková teplota [°C]
- -20 .. +50
- Krajina pôvodu
- CZ
- Nulové riziko korózie: Tento ventilátor neprichádza do styku s chlórom ani vlhkosťou z bazéna, pretože pracuje výhradne s vonkajším vzduchom.
- Voľba: Pre túto pozíciu postačuje štandardný kvalitný potrubný ventilátor bez potreby špeciálnej chemickej odolnosti.
- Filtračná bariéra: Vzduch z bazéna prechádza najskôr cez filtračnú textíliu, ktorá mechanicky zachytí aerosól (mikrokvapôčky vody s koncentrovaným chlórom).
- Kondenzačné čistenie: V rekuperačnom výmenníku sa vzduch ochladí a vlhkosť skondenzuje. Táto voda na seba naviaže plynný chlór a bezpečne ho odvedie do odpadu.
- Výsledok: Ventilátor umiestnený až za RECUBOXom pracuje s výrazne „prečisteným“ vzduchom, čo chráni jeho motor aj ložiská.
Aké ventilátory vybrať pre vetranie bazéna?
Výber ventilátorov pre bazénové priestory je kritický kvôli vysokej vlhkosti a prítomnosti agresívneho chlóru. Pri použití jednotky RECUBOX® X-POOL sa však vďaka jej konštrukcii požiadavky na odolnosť ventilátorov výrazne menia vo váš prospech.
1. Ventilátor pre prívod vzduchu (čerstvý vzduch)
V tejto časti systému je situácia najjednoduchšia. Prívodný ventilátor nasáva čistý vonkajší vzduch a tlačí ho cez rekuperátor do bazénovej haly.
2. Ventilátor pre odťah vzduchu (odpadný vzduch)
Vďaka unikátnej integrácii s jednotkou RECUBOX® X-POOL je odťahový ventilátor chránený spôsobom, ktorý zásadne predlžuje jeho životnosť:
Odporúčania pre inštaláciu a údržbu
Kľúčové pravidlo: RECUBOX® ako najnižší bod systému
Pre správnu funkciu musí byť jednotka RECUBOX® inštalovaná v najnižšom bode vzduchotechnickej trasy. Len tak môže potrubie prirodzene odvádzať všetok agresívny kondenzát s chlórom smerom do jednotky a následne do odpadu. Tým zabránite hromadeniu vlhkosti pri ventilátoroch alebo v kritických spojoch potrubia.
| Materiál potrubia | Pre odťahovú vetvu odporúčame výhradne plastové (PVC/PP) alebo nerezové potrubie. Hliníkové potrubie podlieha rýchlej korózii. |
| Typ ventilátora | Odporúčame voliť ventilátory v celoplastovom vyhotovení s krytím aspoň IP44. |
| Údržba filtrov | Pravidelná kontrola filtračnej textílie je pri bazénoch kľúčová pre zachovanie čistoty výmenníka aj ochrany ventilátora. |
Náš odborný pohľad: Kombinácia odolnej konštrukcie RECUBOX® X-POOL a vhodne zvolených plastových ventilátorov predstavuje technicky najčistejšie riešenie pre moderné bazény. Táto konfigurácia šetrí náklady, pretože eliminuje potrebu extrémne drahých priemyselných ventilátorov pre chemický priemysel.
Poznámka: Vyššie uvedené informácie predstavujú odporúčanú technickú prax výrobcu na predĺženie životnosti komponentov. Konečný výber ventilátorov by mal vždy zodpovedať projektu VZT a predpokladanej koncentrácii chemických látok v konkrétnej prevádzke.
Aké potrubie zvoliť pre bazénové vetranie?
Voľba materiálu vzduchotechnického rozvodu je pri bazéne rovnako dôležitá ako samotná rekuperácia. Agresívne prostredie s obsahom chlóru v kombinácii s vysokou vlhkosťou dokáže nevhodne zvolené potrubie zlikvidovať v priebehu niekoľkých mesiacov.
Prečo sa vyhnúť hliníku a lacným „flexi“ hadiciam?
Bežne používané hliníkové ohybné hadice (tzv. Alu-flexi, Sono-flexi) sú pre bazénové haly úplne nevhodné. Chlórové výpary vyvolávajú pri hliníku rýchlu oxidáciu, ktorá sa prejavuje vznikom bieleho prášku a následným prehrdzavením steny potrubia.
Pozor na netesnosti: Akonáhle dôjde ku korózii potrubia, systém stráca rovnotlakosť, zvyšuje sa vlhkosť v konštrukcii objektu a hrozí vznik plesní v okolí netesných rozvodov.
Odporúčané materiály pre RECUBOX® X-POOL
Pre dlhodobo spoľahlivú prevádzku bazénovej rekuperácie odporúčame používať materiály, ktoré prirodzene odolávajú korózii:
| Plastové potrubie (PVC / PP) | Ideálna voľba pre bazény. Hladké plastové potrubie je 100 % odolné voči chlóru aj vlhkosti a má minimálne tlakové straty. |
| Nerezové potrubie | Prémiové riešenie s extrémnou mechanickou odolnosťou. Vhodné pre dizajnové priznané rozvody v interiéri haly. |
| Izolované EPE potrubie | Výborné pre trasy vedené nevykurovanými priestormi. Penový polyetylén je nenasákavý a chemicky inertný. |
Dôležité: Spádovanie a odvod kondenzátu
Gravitácia pracuje vo váš prospech:
Všetky vodorovné trasy potrubia musia byť spádované smerom k jednotke RECUBOX® (minimálny sklon 1–2 %). Pretože je RECUBOX® umiestnený v najnižšom bode, všetok kondenzát obsahujúci chlórové zlúčeniny plynulo odteká do výmenníka a odtiaľ priamo do odpadu. Tým zabránite vytváraniu „vreciek“ so stojatou vodou v potrubí.
Praktický tip: Ak musíte na niektorých miestach použiť ohybné potrubie (napríklad na dopojenie hrdiel), voľte výhradne plastové ohybné hadice alebo hadice s vnútornou vrstvou odolnou voči chemikáliám. Vyhnete sa tak budúcim nákladným opravám v podhľadoch.
Poznámka: Správna voľba materiálu potrubia je kľúčová pre zachovanie 12-ročnej záruky na tesnosť plášťa jednotky RECUBOX®. Nevhodné potrubie môže negatívne ovplyvniť hygienu celého systému.
