RECUBOX® X-POOL HRV 800 – rekuperacinis modulis baseinams
Visiškai plastikinė RECUBOX® versija
Chemiškai atsparus RECUBOX®, tinkamas baseinams
Absoliutus atsparumas chlorui
Oro srautas iki 1000 m³/h.

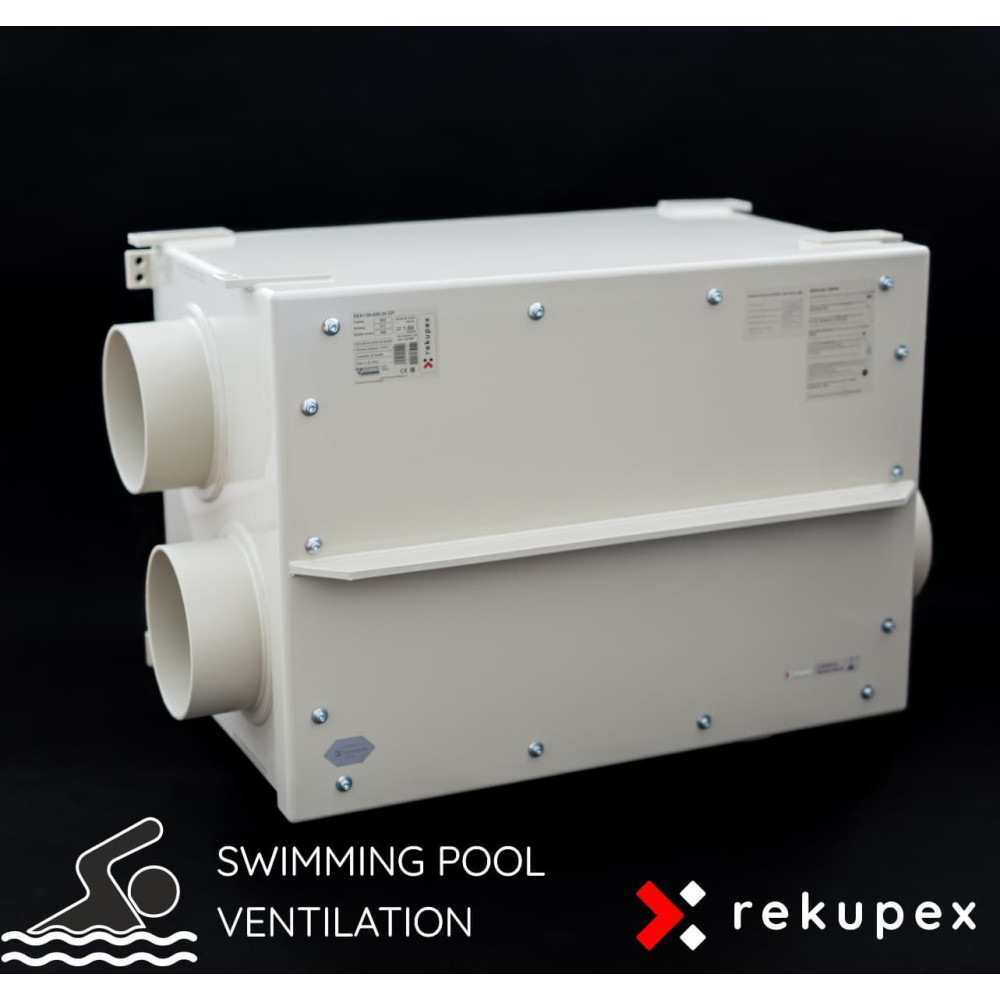

RECUBOX® X-POOL HRV 800
RECUBOX® X-POOL HRV 800 yra profesionalus plastikinis rekuperacijos modulis, pirmiausia sukurtas vėdinimui ir šilumos atgavimui baseinuose, sveikatingumo (wellness) centruose, vandens parkuose, SPA ir kitose patalpose, kur yra didelė oro drėgmė.
Modulio širdis yra didelio ploto plastikinis priešpriešinių srautų šilumokaitis ZERN HU-EX 366/800, kurio perdavimo paviršiai pagaminti iš HPS medžiagos. Naudojama medžiaga yra tinkama ilgalaikiam darbui drėgnoje baseino aplinkoje ir jai negresia korozija, kurią sukelia kondensatas arba įprasti chloro garai.
Kodėl verta rinktis RECUBOX® X-POOL HRV 800
- Sukurtas specialiai baseinams, sveikatingumo centrams ir nuolat drėgnoms patalpoms
- Plastikinis priešpriešinių srautų šilumokaitis ZERN be pavojaus perdavimo paviršių korozijai
- Aukštas šiluminis efektyvumas apie 87,5–88 % esant rekomenduojamam srautui
- Rekomenduojamas vardinis srautas apie 800 m³/h
- Tvirta suvirinta konstrukcija be varžtų, kniedžių ir konstrukcinių klijų
- Lengvas valymas ir aukštas higienos standartas
- Paprastas montavimas ir lengva priežiūra
- Didelis dizaino kintamumas ir prijungimo atvamzdžių išdėstymas
- Ilgas tarnavimo laikas net ir nuolat veikiant drėgnoje aplinkoje
Konstrukcija ir medžiagos
Visas modulio korpusas, flanšai, filtrų rėmai, laikikliai ir kiti konstrukciniai komponentai yra pagaminti iš aukštos kokybės polipropileno (PP). Konstrukcija suprojektuota be nereikalingų metalinių dalių, pabrėžiant maksimalų atsparumą drėgmei, kondensatui ir baseino aplinkai.
Korpuso medžiaga itin atspari:
- nuolat didelei oro drėgmei,
- kondensatui, susidarančiam veikiant baseino rekuperacijai,
- chloro garams esant įprastai baseino koncentracijai,
- druskos rūkui ir ėsdinančiai drėgmei,
- įprastoms valymo ir dezinfekavimo priemonėms, naudojamoms baseinuose.
Konstrukcijoje naudojamos 100% suvirintos jungtys. Modulyje nėra jokių įprastų klijuotų konstrukcinių jungčių, kniedžių ar nereikalingų metalinių tvirtinimo detalių, kurioms, ilgą laiką veikiant drėgmei, gali kilti korozijos ar degradacijos pavojus.
Visi svarbūs sandarinimo elementai suprojektuoti mechaniškai ir yra lengvai pakeičiami. Lygios vidinės sienelės palengvina reguliarų valymą, patikrinimą ir higieninę priežiūrą.
Svarbus įspėjimas: RECUBOX® X-POOL HRV 800 pirmiausia skirtas baseinams, wellness ir panašioms drėgnoms patalpoms. Plastikinis šilumokaitis ZERN HU-EX 366/800 tinka baseino aplinkai, tačiau nėra skirtas chemijos pramonei, kurioje yra didelė labai agresyvių rūgščių, šarmų, tirpiklių ar kitų stipriai reaguojančių medžiagų koncentracija. Tokiems pritaikymams ištraukiamo oro cheminė sudėtis turi būti įvertinta individualiai.
Dėl tvirtos konstrukcios, aukštos kokybės ir maksimalaus higienos saugumo, mūsų RECUBOX® moduliai yra daugelio ČVUT (Čekijos technikos universiteto) projektų, įskaitant unikalią S.A.W.E.R. sistemą, kurią UCEEB kuria geriamojo vandens išgavimui iš oro, dalis.

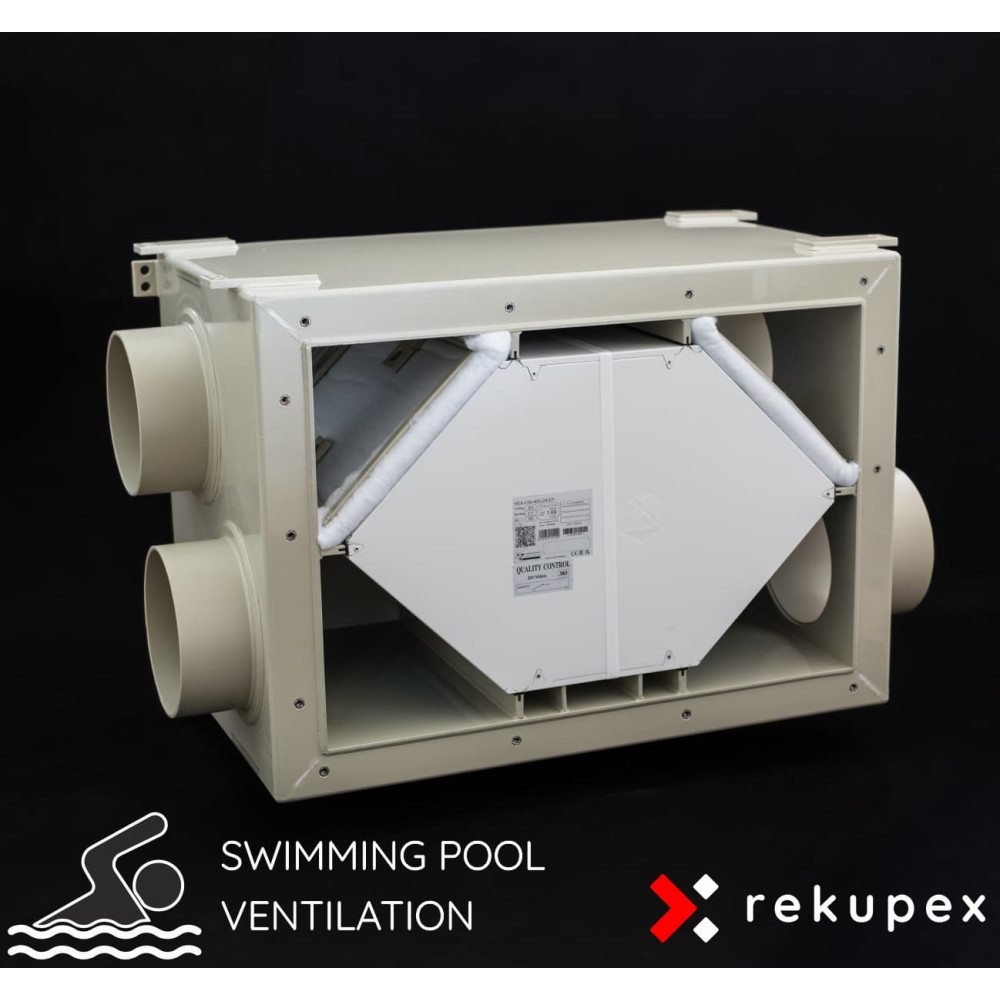

Šilumokaitis ZERN HU-EX 366/800
RECUBOX® X-POOL HRV 800 turi didelio ploto plastikinį priešpriešinių srautų šilumokaitį ZERN HU-EX 366/800, kuris tinka ilgalaikiam darbui esant didelei drėgmei ir baseino aplinkoje.
Šilumokaičio perdavimo paviršiai pagaminti iš HPS medžiagos. Skirtingai nei įprastų metalinių šilumokaičių, perdavimo paviršiams negresia klasikinė korozija, kurią sukelia kondensatas, didelė drėgmė ar įprasti chloro garai.
- Plastikiniai perdavimo paviršiai iš HPS medžiagos
- Didelis atsparumas nuolatinei drėgmei ir kondensatui
- Tinkamumas įprastai baseino aplinkai
- Jokios perdavimo paviršių korozijos
- Priešpriešinių srautų išdėstymas, siekiant aukšto šiluminio efektyvumo
- Didelis perdavimo plotas, optimizuotas maždaug 800 m³/h srautui
- Lengvas patikrinimas, išėmimas ir valymas
Plastikinis priešpriešinių srautų šilumokaitis ZERN HU-EX 366
Rekomenduojamas darbinis srautas
Šilumokaičiui ZERN HU-EX 366/800 rekomenduojame maždaug 700–900 m³/h darbinį srautą, o optimalus projektinis taškas yra apie 800 m³/h.
Esant šiam srautui, pagal šilumokaičio veikimo charakteristikas galima tikėtis maždaug:
- šiluminis efektyvumas apie 87,5–88 %,
- slėgio kritimas maždaug 135–165 Pa, priklausomai nuo srauto pusės,
- labai geras kompromisas tarp oro pajėgumo, efektyvumo, triukšmo lygio ir ventiliatorių energijos suvartojimo.
Esant 1 000 m³/h srautui šilumokaitis vis dar tinkamas naudoti, tačiau slėgio kritimas pasiekia apie 185–200 Pa, o šiluminis efektyvumas sumažėja iki maždaug 86,3 %.
Todėl rekomenduojame šį srautą laikyti labiau aukštesne darbine verte, o ne idealiu nuolatiniu projektiniu tašku. Renkantis ventiliatorius taip pat reikia atsižvelgti į filtrų, vamzdynų, paskirstymo elementų ir kitų visos vėdinimo sistemos komponentų slėgio kritimus.
| Darbo režimas | Rekomenduojamas tūrinis srautas |
| Ekonomiškas ir tylus darbas | 600–750 m³/h |
| Rekomenduojamas vardinis srautas | apie 800 m³/h |
| Didesnis darbinis srautas | 900–1 000 m³/h |
| Darbas virš 1 000 m³/h | Tik tuo atveju, jei ventiliatoriai turi pakankamą slėgio rezervą ir su sąlyga, kad didesnis triukšmas ir energijos suvartojimas nėra problema. |
RekupeX rekomendacija: Įprastam nuolatiniam darbui rekomenduojame projektuoti modulį maždaug 800 m³/h. Šiame taške šilumokaitis siūlo labai gerą santykį tarp didelio efektyvumo, slėgio kritimo ir ventiliatorių energijos vartojimo efektyvumo.
Montavimas ir priežiūra
- Ventiliatoriai nėra modulio dalis – jie montuojami atskirai tiesiai į vėdinimo kanalą.
- Atskiras ventiliatorių montavimas leidžia juos tinkamai išdėstyti, atsižvelgiant į triukšmą, aptarnavimą ir techninės patalpos erdves.
- Prireikus ventiliatorius galima greitai pakeisti, neįsikišant į patį RECUBOX® modulį.
- Modulis sukurtas lengvai aptarnavimo prieigai, reguliariam tikrinimui ir paprastai priežiūrai.
- Šilumokaitį galima išimti iš modulio ir prireikus patikrinti arba išvalyti.
- Kondensato nutekėjimas turi būti prijungtas prie tinkamo sifono ir nutiestas su teisingu nuolydžiu.
Plastikinė alternatyva metaliniams baseinų įrenginiams
Dėl polipropileno ir plastikinio šilumokaičio savybių RECUBOX® X-POOL HRV 800 yra patraukli alternatyva metaliniams arba visiškai iš nerūdijančio plieno pagamintiems baseino rekuperacijos sprendimams.
Ilgai veikiant didelei drėgmei, kondensatui ir chloro garams, metalinės konstrukcijos dalys gali būti palaipsniui ardymos paviršiuje ar rūdyti. Kita vertus, aukštos kokybės polipropileno korpusas ir šilumokaičio plastikiniai perdavimo paviršiai ilgą laiką išlaiko savo stabilumą ir funkcionalumą.
Modulyje taip pat nėra integruotos sudėtingos elektronikos ar ventiliatorių. Dėl to visa sistema gali būti projektuojama individualiai, atsižvelgiant į norimą srautą, patalpų išdėstymą ir konkrečios baseino technologijos poreikius.
Tobulas pasirinkimas:
- Privatiems vidaus baseinams
- Viešbučių baseinams ir sveikatingumo centrams
- Viešiems baseinams ir plaukimo centrams
- Vandens parkams ir vandens pramogoms
- SPA ir reabilitacijos centrams
- Sūkurinių vonių ir poilsio erdvėms
- Pirtims ir garų pirtims, jei jos atitinka leistiną šilumokaičio ir modulio temperatūros diapazoną
- Baseinų techninėms patalpoms
- Baseinų salių drėgmės šalinimo ir vėdinimo sistemoms
- Kitoms nuolat drėgnoms patalpoms be itin agresyvių cheminių medžiagų
Pagrindiniai RECUBOX® modulių privalumai
 |
Lengvas šilumokaičio išėmimas Šilumokaitį iš modulio galima išimti labai lengvai ir greitai, o tai labai palengvina reguliarų jo patikrinimą, priežiūrą ir valymą. |
 |
Maksimali higiena Lygios vidinės sienelės ir lengvai pasiekiami komponentai leidžia kruopščiai išvalyti. Tai ypač svarbu baseino ir wellness aplinkoje, kur keliami aukšti higienos reikalavimai. |
 |
Mechaninis sandarinimas be klijų Šilumokaitis yra sandarinamas mechaniškai pritvirtintais sandarinimo elementais be klijuojamų sandariklių, kurie laikui bėgant gali suyra. Prireikus sandariklį galima lengvai pakeisti. |
 |
Be varžtų, kniedžių ir konstrukcinių klijų RECUBOX® korpusas pagamintas iš polipropileno naudojant suvirinimo karštomis dujomis technologiją. Rezultatas – stiprios ir sandarios jungtys be pavojaus įprastoms tvirtinimo detalėms surūdyti. |
 |
Individualiai suprojektuoti matmenys Modulį galima struktūriškai pritaikyti prie specifinių techninės patalpos erdvės apribojimų, reikiamų atvamzdžių skersmenų ir montavimo būdo. |
 |
Sukurtas šilumokaičiui ZERN HU-EX 366/800 Vidinė konstrukcija, oro nukreipimas, šilumokaičio montavimas ir aptarnavimo prieiga yra pritaikyti konkretiems ZERN plastikinio šilumokaičio matmenims ir savybėms. |
 |
Našumas, optimizuotas pritaikymui baseinuose Rekomenduojamas maždaug 700–900 m³/h darbinis diapazonas tinka mažiems ir vidutiniams privatiems, viešbučių ir komerciniams baseinams. |
 |
Maksimalus kintamumas Įleidimo ir išleidimo atvamzdžių vietas galima konfigūruoti atsižvelgiant į konkrečią paskirtį, vamzdynų maršrutą ir techninės patalpos galimybes. |
 |
Veidrodinė versija Pasirinkti variantai galimi ir veidrodinio dizaino. Kondensato nuvedimas atliekamas su srieginiu sujungimu, o jo vieta prisitaiko prie pasirinktos modulio orientacijos. |
Kiti praktiniai privalumai
Lengvas montavimas dėl paruoštų montavimo elementų ir galimybės pritaikyti konstrukciją prie konkretaus pakabinimo ar išdėstymo būdo.
Didelio ploto filtrai sumažina srauto greitį per filtro terpę, pailgina keitimo intervalus ir padeda apriboti bendrą sistemos slėgio kritimą. Pagrindinėje versijoje modulis aprūpintas M5 klasės filtravimo terpe.
Atskirai sumontuoti ventiliatoriai leidžia pasirinkti našumą, reguliavimą ir slėgio rezervą tiksliai pagal konkrečią vėdinimo sistemą.
100% BY-PASS, priklausomai nuo konkretaus projekto, gali būti išspręstas kaip atskira apvado dalis arba kaip integruota modulio dalis su galimybe valdyti jį servovarikliu.
Ventiliatorių projektavimas
Ventiliatoriai turi būti suprojektuoti ne tik pagal norimą tūrinį srautą, bet ir atsižvelgiant į visos vėdinimo sistemos bendrą slėgio kritimą.
Renkantis ventiliatorius, ypač būtina atsižvelgti į:
- šilumokaičio ZERN HU-EX 366/800 slėgio kritimą,
- filtrų slėgio kritimą esant švariems ir nešvariems,
- vamzdynų ir jungiamųjų detalių slėgio kritimus,
- grotelių, difuzorių ir apsauginių žaliuzių nuo lietaus slėgio kritimus,
- bet kokius papildomus šildytuvus, sklendes, triukšmo slopintuvus ir kitus priedus,
- reikiamą reguliavimo ir galios rezervą.
Nominaliam veikimui esant apie 800 m³/h, rekomenduojame rinktis ventiliatorius su pakankamu slėgio rezervu virš paties šilumokaičio slėgio kritimo. Konkretus projektas priklauso nuo vamzdynų sistemos ilgio ir išdėstymo.
Slėgio kritimo grafikas
Grafikas: Slėgio kritimo PD [Pa] priklausomybė nuo tūrinio srauto AV [m³/h] – šilumokaitis ZERN HU-EX 366/800
Šiluminio efektyvumo grafikas
Grafikas: Šiluminio efektyvumo EFF [%] priklausomybė nuo tūrinio srauto AV [m³/h] – šilumokaitis ZERN HU-EX 366/800
Esant maždaug 800 m³/h srautui, galima tikėtis apie 87,5–88 % šiluminio efektyvumo. Padidinus srautą iki 1 000 m³/h, efektyvumas sumažėja iki maždaug 86,3 %.
Duomenų lapas (Datasheet)
Šilumokaičio ZERN HU-EX 366/800 darbo duomenys esant 800 m³/h srautui
Išorės oras: 7 °C, santykinė drėgmė 75 %. Vidaus oras: 20 °C, santykinė drėgmė 37 %.
Prijungimo atvamzdžių išdėstymo variantai
Variantas pasirenkamas užsakymo proceso metu.
RECUBOX® vaizdas yra iš priekio su atidarytomis aptarnavimo durelėmis.
Nurodyti matmenys apima 50 mm storio izoliaciją ir antrąjį korpusą. Jei matmenys pasikeistų, pavyzdžiui, dėl didesnių prijungimo atvamzdžių ar kito techninio pakeitimo, informuosime jus po užsakymo.
 |
A01 Šilumokaitis ant plataus padėklo, 4 atvamzdžiai į šonus Matmenys: 551 (A) × 551 (B) × 992 (C) mm – plotis × aukštis × gylis Brėžinyje pavaizduotas tiek klasikinis, tiek veidrodinis pajungimas. |
 |
B01 Šilumokaitis ant siauro padėklo, 4 atvamzdžiai į šonus Matmenys: 551 (A) × 551 (B) × 992 (C) mm – plotis × aukštis × gylis Brėžinyje pavaizduotas tiek klasikinis, tiek veidrodinis pajungimas. |
 |
A02 Šilumokaitis ant plataus padėklo, 2 atvamzdžiai į viršų ir 2 į šonus Matmenys: 551 (A) × 551 (B) × 992 (C) mm – plotis × aukštis × gylis Brėžinyje pavaizduotas tiek klasikinis, tiek veidrodinis pajungimas. |
 |
B02 Šilumokaitis ant siauro padėklo, 2 atvamzdžiai į viršų ir 2 į šonus Matmenys: 551 (A) × 551 (B) × 992 (C) mm – plotis × aukštis × gylis Brėžinyje pavaizduotas tiek klasikinis, tiek veidrodinis pajungimas. |
Aptarnavimo prieiga ir 100% BY-PASS matmenys
 |
Aptarnavimo prieiga – matmuo E Prieš RECUBOX® aptarnavimo dureles reikia palikti pakankamai vietos šilumokaičiui iš modulio ištraukti. E = C − 60 mm Integruotas 100% BY-PASS – matmuo F Integruotas BY-PASS yra už šilumokaičio ir padidina galutinį modulio gylį, priklausomai nuo konkrečios konfigūracijos. Tikslų galutinį RECUBOX® matmenį su integruotu BY-PASS pranešime jums pagal pasirinktą konfigūraciją. BY-PASS atidaro gryno oro aplinkkelio maršrutą aplink šilumokaitį ir tuo pačiu metu uždaro kelią per šilumokaitį. |
Individuali gamyba
RECUBOX® X-POOL HRV 800 gaminamas pagal pasirinktą konfigūraciją. Atvamzdžių vieta, aptarnavimo durelių orientacija, kondensato nutekėjimo vieta, izoliacijos tipas ir kitos konstrukcijos detalės gali būti pritaikytos konkrečiam įrengimui.
Jei pasirinktos konfigūracijos techniškai įgyvendinti neįmanoma arba jei kitas sprendimas būtų tinkamesnis, susisieksime su jumis prieš pradėdami gamybą.
Charakteristikos
- Medžiaga
- SIMONA AlphaPLUS - POLYPROPYLEN
- Darbinė temperatūra [°C]
- -20 .. +80
- Kilmės šalis
- CZ
- Nėra korozijos rizikos: Šis ventiliatorius nesiliečia nei su chloru, nei su baseino drėgme, nes dirba tik su lauko oru.
- Pasirinkimas: Šiai pozicijai pakanka standartinio kokybiško kanalinio ventiliatoriaus be specialaus cheminio atsparumo.
- Filtravimo barjeras: Oras iš baseino pirmiausia pereina per filtravimo tekstilę, kuri mechaniškai sulaiko aerozolį (mikrolašelius vandens su koncentruotu chloru).
- Kondensacinis valymas: Rekuperatoriaus šilumokaityje oras atvėsta ir drėgmė kondensuojasi. Šis vanduo prisijungia dujinį chlorą ir saugiai jį nuveda į nuotekų sistemą.
- Rezultatas: Ventiliatorius, sumontuotas tik už RECUBOX, dirba su gerokai „išvalytu“ oru, o tai saugo jo variklį ir guolius.
Kokius ventiliatorius pasirinkti baseino vėdinimui?
Ventiliatorių parinkimas baseino patalpoms yra itin svarbus dėl didelės drėgmės ir agresyvaus chloro poveikio. Tačiau naudojant RECUBOX® X-POOL įrenginį, dėl jo konstrukcijos reikalavimai ventiliatorių atsparumui ženkliai keičiasi jūsų naudai.
1. Tiekimo oro ventiliatorius (šviežias oras)
Šioje sistemos dalyje situacija yra paprasčiausia. Tiekimo ventiliatorius įsiurbia švarų lauko orą ir stumia jį per rekuperatorių į baseino salę.
2. Šalinamo oro ventiliatorius (panaudotas oras)
Dėl unikalios integracijos su RECUBOX® X-POOL įrenginiu šalinamo oro ventiliatorius yra apsaugotas taip, kad jo tarnavimo laikas ženkliai pailgėja:
Rekomendacijos montavimui ir priežiūrai
Pagrindinė taisyklė: RECUBOX® kaip žemiausias sistemos taškas
Kad sistema veiktų tinkamai, RECUBOX® įrenginys turi būti sumontuotas žemiausiame taške vėdinimo trasoje. Tik tokiu atveju ortakių sistema gali natūraliai nuvesti visą agresyvų kondensatą su chloru link įrenginio, o vėliau į kanalizaciją. Taip išvengiama drėgmės kaupimosi šalia ventiliatorių arba kritinėse ortakių jungtyse.
| Ortakio medžiaga | Šalinimo atšakai rekomenduojame naudoti tik plastikinius (PVC/PP) arba nerūdijančio plieno ortakius. Aliumininiai ortakiai greitai koroduoja. |
| Ventiliatoriaus tipas | Rekomenduojame rinktis visiškai plastikinius ventiliatorius, kurių apsaugos klasė ne mažesnė kaip IP44. |
| Filtrų priežiūra | Reguliari filtravimo tekstilės patikra baseinuose yra būtina norint išlaikyti šilumokaičio švarą ir ventiliatoriaus apsaugą. |
Mūsų profesionalus požiūris: Atsparios RECUBOX® X-POOL konstrukcijos ir tinkamai parinktų plastikinių ventiliatorių derinys yra techniškai švariausias sprendimas šiuolaikiniams baseinams. Tokia konfigūracija taupo išlaidas, nes eliminuoja poreikį naudoti itin brangius pramoninius ventiliatorius, skirtus chemijos pramonei.
Pastaba: Aukščiau pateikta informacija yra gamintojo rekomenduojama techninė praktika, skirta pailginti komponentų tarnavimo laiką. Galutinis ventiliatorių pasirinkimas visada turi atitikti vėdinimo projektą ir numatomą cheminių medžiagų koncentraciją konkrečiame objekte.
Kokius ortakius pasirinkti baseino vėdinimui?
Oro paskirstymo sistemos medžiagos pasirinkimas baseinui yra toks pat svarbus kaip ir pati šilumos grąžinimo sistema. Agresyvi aplinka su chloru kartu su didele drėgme per kelis mėnesius gali sunaikinti netinkamai parinktus ortakius.
Kodėl reikia vengti aliuminio ir pigių „flexi“ žarnų?
Dažniausiai naudojamos lanksčios aliuminio žarnos (vadinamos Alu-flexi, Sono-flexi) baseinų salėms yra visiškai netinkamos. Chloro garai sukelia greitą aliuminio oksidaciją, kuri pasireiškia balto miltelio susidarymu ir vėliau ortakio sienelės prakiurimu.
Dėmesio nesandarumams: Vos tik ortakiuose atsiranda korozija, sistema praranda slėgio pusiausvyrą, didėja drėgmė pastato konstrukcijoje ir kyla pelėsio atsiradimo rizika aplink nesandarias vietas.
Rekomenduojamos medžiagos RECUBOX® X-POOL
Siekiant užtikrinti ilgalaikį patikimą baseino vėdinimo darbą, rekomenduojame naudoti medžiagas, kurios natūraliai yra atsparios korozijai:
| Plastikiniai ortakiai (PVC / PP) | Idealus pasirinkimas baseinams. Lygūs plastikiniai ortakiai yra 100% atsparūs chlorui ir drėgmei bei pasižymi minimaliais slėgio nuostoliais. |
| Nerūdijančio plieno ortakiai | Premium sprendimas su itin dideliu mechaniniu atsparumu. Tinka dizaino atviriems ortakiams salės viduje. |
| Izoliuoti EPE ortakiai | Puikiai tinka trasoms per nešildomas patalpas. Putų polietilenas nesugeria drėgmės ir yra chemiškai inertiškas. |
Svarbu: nuolydis ir kondensato nuvedimas
Gravitacija dirba jūsų naudai:
Visi horizontalūs ortakių ruožai turi būti įrengti su nuolydžiu link RECUBOX® įrenginio (minimalus nuolydis 1–2 %). Kadangi RECUBOX® yra įrengtas žemiausiame taške, visas kondensatas su chloro junginiais tolygiai nuteka į šilumokaitį, o iš ten tiesiai į kanalizaciją. Taip išvengsite „kišenių“ su stovinčiu vandeniu ortakiuose.
Praktinis patarimas: Jei kai kuriose vietose būtina naudoti lanksčius ortakius (pavyzdžiui, prijungiant atvamzdžius), rinkitės tik plastikines lanksčias žarnas arba žarnas su chemikalams atspariu vidiniu sluoksniu. Taip išvengsite brangių remontų pakabinamose lubose ateityje.
Pastaba: Tinkamas ortakių medžiagos pasirinkimas yra labai svarbus siekiant išlaikyti 12 metų garantiją RECUBOX® įrenginio korpuso sandarumui. Netinkami ortakiai gali neigiamai paveikti visos sistemos higieną.
