RECUBOX® X-POOL HRV 800 – rekuperacijski box za bazene
Potpuno plastična varijanta RECUBOX®-a
Kemijski otporan RECUBOX® prikladan za bazene
Apsolutna otpornost na klor
Volumetrijski protok do 1000 m³/h.
RECUBOX® X-POOL HRV 800
RECUBOX® X-POOL HRV 800 je profesionalni plastični rekuperacijski modul dizajniran prvenstveno za ventilaciju i povrat topline u bazenima, wellness centrima, akvaparkovima, toplištima i drugim prostorima s visokom vlažnosti zraka.
Srce modula je plastični protustrujni izmjenjivač topline ZERN HU-EX 366/800 velike površine s površinama za prijenos izrađenim od HPS materijala. Upotrijebljeni materijal prikladan je za dugotrajni rad u vlažnom bazenskom okruženju i nije ugrožen korozijom uzrokovanom kondenzatom ili uobičajenim parama klora.
Zašto odabrati RECUBOX® X-POOL HRV 800
- Dizajnirano specijalno za bazene, wellness centre i trajno vlažne pogone
- Plastični protustrujni izmjenjivač ZERN bez rizika od korozije prijenosnih površina
- Visoka toplinska učinkovitost od približno 87,5–88 % pri preporučenom protoku
- Preporučeni nazivni protok od približno 800 m³/h
- Robusna zavarena konstrukcija bez vijaka, zakovica i konstrukcijskih ljepila
- Jednostavno čišćenje i visok higijenski standard
- Jednostavna instalacija i lako servisiranje
- Visoka varijabilnost izvedbe i smještaja priključnih nastavaka
- Dug životni vijek čak i pri kontinuiranom radu u vlažnom okruženju
Konstrukcijska i materijalna izvedba
Cijelo kućište modula, prirubnice, okviri filtara, nosači i ostale konstrukcijske komponente izrađeni su od visokokvalitetnog polipropilena (PP). Konstrukcija je projektirana bez suvišnih metalnih dijelova s naglaskom na maksimalnu otpornost na vlagu, kondenzat i bazensko okruženje.
Materijal kućišta je izuzetno otporan na:
- trajno visoku vlažnost zraka,
- kondenzat nastao radom bazenske rekuperacije,
- pare klora u uobičajenim bazenskim koncentracijama,
- slanu maglu i korozivnu vlagu,
- uobičajena sredstva za čišćenje i dezinfekciju koja se koriste u bazenima.
Konstrukcija koristi 100% zavarene spojeve. Modul ne sadrži uobičajene lijepljene konstrukcijske spojeve, zakovice niti nepotrebne metalne spojne elemente koji bi pri dugotrajnom izlaganju vlazi mogli biti ugroženi korozijom ili degradacijom.
Svi važni brtveni elementi riješeni su mehanički i lako su zamjenjivi. Glatke unutarnje stijenke olakšavaju redovito čišćenje, inspekciju i higijensko održavanje.
Važna napomena: RECUBOX® X-POOL HRV 800 dizajniran je prvenstveno za bazenske, wellness i slične vlažne pogone. Plastični izmjenjivač ZERN HU-EX 366/800 prikladan je za bazensko okruženje, ali nije namijenjen za kemijsku industriju s visokim koncentracijama vrlo agresivnih kiselina, lužina, otapala ili drugih snažno reakcijskih tvari. Za takve primjene potrebno je pojedinačno procijeniti kemijski sastav odsisanog zraka.
Zahvaljujući svojoj robusnoj konstrukciji, visokoj kvaliteti i maksimalnoj higijenskoj sigurnosti, naši moduli RECUBOX® dio su brojnih projekata sveučilišta ČVUT, uključujući jedinstveni sustav S.A.W.E.R. koji UCEEB razvija za dobivanje pitke vode iz zraka.
Izmjenjivač topline ZERN HU-EX 366/800
RECUBOX® X-POOL HRV 800 opremljen je plastičnim protustrujnim izmjenjivačem ZERN HU-EX 366/800 velike površine, koji je prikladan za dugotrajni rad pri visokoj vlažnosti i u bazenskom okruženju.
Prijenosne površine izmjenjivača izrađene su od HPS materijala. Za razliku od uobičajenih metalnih izmjenjivača, prijenosne površine stoga nisu ugrožene klasičnom korozijom uzrokovanom kondenzatom, visokom vlagom ili uobičajenim parama klora.
- Plastične prijenosne površine od HPS materijala
- Visoka otpornost na trajnu vlagu i kondenzat
- Prikladnost za uobičajeno bazensko okruženje
- Bez korozije prijenosnih površina
- Protustrujni raspored za postizanje visoke toplinske učinkovitosti
- Velika prijenosna površina optimizirana za protok od oko 800 m³/h
- Jednostavan pregled, vađenje i čišćenje
Plastični protustrujni izmjenjivač ZERN HU-EX 366
Preporučeni radni protok
Za izmjenjivač ZERN HU-EX 366/800 preporučujemo radni protok od približno 700–900 m³/h, pri čemu se optimalna točka projektiranja nalazi oko 800 m³/h.
Pri ovom protoku, prema karakteristici snage izmjenjivača, može se očekivati približno:
- toplinska učinkovitost oko 87,5–88 %,
- pad tlaka približno 135–165 Pa ovisno o strani strujanja,
- vrlo dobar kompromis između kapaciteta zraka, učinkovitosti, razine buke i potrošnje energije ventilatora.
Pri protoku od 1 000 m³/h izmjenjivač je i dalje upotrebljiv, ali pad tlaka doseže približno 185–200 Pa, a toplinska učinkovitost pada na približno 86,3 %.
Smatramo da je ovaj protok preporučljivo tretirati više kao višu radnu vrijednost nego kao idealnu trajnu projektiranu točku. Pri odabiru ventilatora potrebno je uzeti u obzir i padove tlaka filtara, cjevovoda, distribucijskih elemenata i ostalih komponenata cijelog ventilacijskog sustava.
| Način rada | Preporučeni volumetrijski protok |
| Štedljiv i tihi rad | 600–750 m³/h |
| Preporučeni nazivni protok | oko 800 m³/h |
| Viši radni protok | 900–1 000 m³/h |
| Rad iznad 1 000 m³/h | Samo uz dovoljnu rezervu tlaka ventilatora i pod uvjetom da veća buka i potrošnja energije ne predstavljaju problem. |
Preporuka RekupeX: Za uobičajeni trajni rad preporučujemo projektiranje modula na približno 800 m³/h. U toj točki izmjenjivač nudi vrlo dobar omjer između visoke učinkovitosti, pada tlaka i energetske zahtjevnosti ventilatora.
Instalacija i održavanje
- Ventilatori nisu dio modula – ugrađuju se zasebno izravno u ventilacijski kanal.
- Odvojena ugradnja ventilatora omogućuje njihov prikladan smještaj s obzirom na buku, servis i prostorne mogućnosti tehničke prostorije.
- U slučaju potrebe, ventilatori se mogu brzo zamijeniti bez zahvata u sam RECUBOX® modul.
- Modul je dizajniran za jednostavan servisni pristup, redovitu kontrolu i lako održavanje.
- Izmjenjivač se može izvaditi iz modula te po potrebi pregledati ili očistiti.
- Odvod kondenzata mora biti spojen na odgovarajući sifon i izveden s pravilnim nagibom.
Plastična alternativa metalnim bazenskim jedinica
Zahvaljujući svojstvima polipropilena i plastičnog izmjenjivača, RECUBOX® X-POOL HRV 800 predstavlja atraktivnu alternativu metalnim ili cjelovitim inoks rješenjima za rekuperaciju zraka u bazenima.
Pri dugotrajnom djelovanju visoke vlage, kondenzata i para klora, metalni konstrukcijski dijelovi mogu biti izloženi postupnoj površinskoj degradaciji ili koroziji. Kvalitetno polipropilensko kućište i plastične prijenosne površine izmjenjivača s druge strane dugotrajno zadržavaju svoju stabilnost i funkcionalnost.
Modul ujedno ne sadrži integriranu složenu elektroniku niti ventilatore. Zahvaljujući tome, cijeli sustav može se projektirati individualno prema željenom protoku, prostornom rasporedu i potrebama konkretne bazenske tehnologije.
Savršen izbor za
- Privatne unutarnje bazene
- Hotelske bazene i wellness centre
- Javne bazene i plivačke centre
- Akvaparkove i vodene atrakcije
- Toplice i rehabilitacijske centre
- Prostore s hidromasažnim kadama i opuštanjem
- Saune i parne kupelji, ako odgovaraju dopuštenom rasponu temperatura izmjenjivača i modula
- Bazenske tehničke prostorije
- Sustave za odvlaživanje i ventilaciju bazenskih dvorana
- Ostale trajno vlažne pogone bez prisutnosti izuzetno agresivnih kemikalija
Glavne prednosti RECUBOX® modula
 |
Jednostavno vađenje izmjenjivača Izmjenjivač se iz modula može izvaditi vrlo jednostavno i brzo, što znatno olakšava njegovu redovitu kontrolu, održavanje i čišćenje. |
 |
Maksimalna higijena Glatke unutarnje stijenke i lako dostupne komponente omogućuju temeljito čišćenje. To je posebno važno u bazenskim i wellness prostorima s visokim higijenskim zahtjevima. |
 |
Mehaničko brtvljenje bez ljepila Izmjenjivač je zabrtvljen pomoću mehanički pričvršćenih brtvenih elemenata bez uporabe ljepljenih brtvi koje bi s vremenom mogle degradirati. Brtva se u slučaju potrebe može lako zamijeniti. |
 |
Bez vijaka, zakovica i konstrukcijskih ljepila RECUBOX® kućište izrađeno je od polipropilena tehnologijom zavarivanja vrućim plinom. Rezultat su čvrsti i nepropusni spojevi bez opasnosti od korozije uobičajenih spojnih elemenata. |
 |
Individualno projektirane dimenzije Modul se konstrukcijski može prilagoditi specifičnim prostornim mogućnostima tehničke prostorije, potrebnim promjerima nastavaka i načinu ugradnje. |
 |
Dizajnirano za izmjenjivač ZERN HU-EX 366/800 Unutarnja konstrukcija, vođenje zraka, ležište izmjenjivača i servisni pristup prilagođeni su specifičnim dimenzijama i svojstvima plastičnog izmjenjivača ZERN. |
 |
Kapacitet optimiziran za bazenske primjene Preporučeni radni raspon od približno 700–900 m³/h prikladan je za manje i srednje privatne, hotelske i komercijalne bazenske instalacije. |
 |
Maksimalna varijabilnost Smještaj ulaznih i izlaznih priključnih nastavaka može se konfigurirati prema konkretnoj primjeni, vođenju cjevovoda i mogućnostima tehničke prostorije. |
 |
Zrcalna izvedba Odabrane varijante dostupne su i u zrcalnoj izvedbi. Odvod kondenzata rješen je navojnim priključkom i njegov se položaj prilagođava odabranoj orijentaciji modula. |
Ostale praktične prednosti
Jednostavna instalacija zahvaljujući pripremljenim montažnim elementima i mogućnosti prilagodbe konstrukcije konkretnom načinu ovjesa ili postavljanja.
Filtri velike površine smanjuju brzinu strujanja kroz filtarski medij, produžuju intervale zamjene i pomažu u ograničavanju ukupnog pada tlaka sustava. U osnovnoj izvedbi modul je opremljen filtarskim medijem klase M5.
Zasebno ugrađeni ventilatori omogućuju odabir snage, regulacije i rezerve tlaka točno prema specifičnom ventilacijskom sustavu.
100% BY-PASS se ovisno o konkretnom projektu može riješiti kao zasebni obilazni dio ili kao integrirani dio modula s mogućnošću upravljanja putem elektromotornog pogona.
Dimenzioniranje ventilatora
Ventilatori moraju biti dimenzionirani ne samo prema željenom volumetrijskom protoku, već i prema ukupnom padu tlaka cijelog ventilacijskog sustava.
Pri odabiru ventilatora potrebno je posebno uračunati:
- pad tlaka izmjenjivača ZERN HU-EX 366/800,
- pad tlaka filtara u čistom i onečišćenom stanju,
- padove tlaka u cjevovodima i oblikovnim komadima,
- padove tlaka na rešetkama, anemostatima i fiksnim žaluzinama,
- eventualne dogrijače, zaklopke, prigušivače buke i ostalu opremu,
- potrebnu regulacijsku i snaznu rezervu.
Za nazivni rad oko 800 m³/h preporučujemo odabir ventilatora s dovoljnom rezervom tlaka iznad samog pada tlaka izmjenjivača. Konkretni proračun ovisi o duljini i rasporedu cjevovodnog sustava.
Grafikon pada tlaka
Grafikon ovisnosti pada tlaka PD [Pa] o volumetrijskom protoku AV [m³/h] – izmjenjivač ZERN HU-EX 366/800
Grafikon toplinske učinkovitosti
Grafikon ovisnosti toplinske učinkovitosti EFF [%] o volumetrijskom protoku AV [m³/h] – izmjenjivač ZERN HU-EX 366/800
Pri protoku od oko 800 m³/h može se očekivati toplinska učinkovitost od oko 87,5–88 %. Pri povećanju protoka na 1 000 m³/h učinkovitost pada na približno 86,3 %.
Tehnički list
Radni podaci izmjenjivača ZERN HU-EX 366/800 pri protoku od 800 m³/h
Vanjski zrak: 7 °C, relativna vlažnost 75 %. Unutarnji zrak: 20 °C, relativna vlažnost 37 %.
Varijante smještaja priključnih nastavaka
Odabir varijante odvija se tijekom postupka narudžbe.

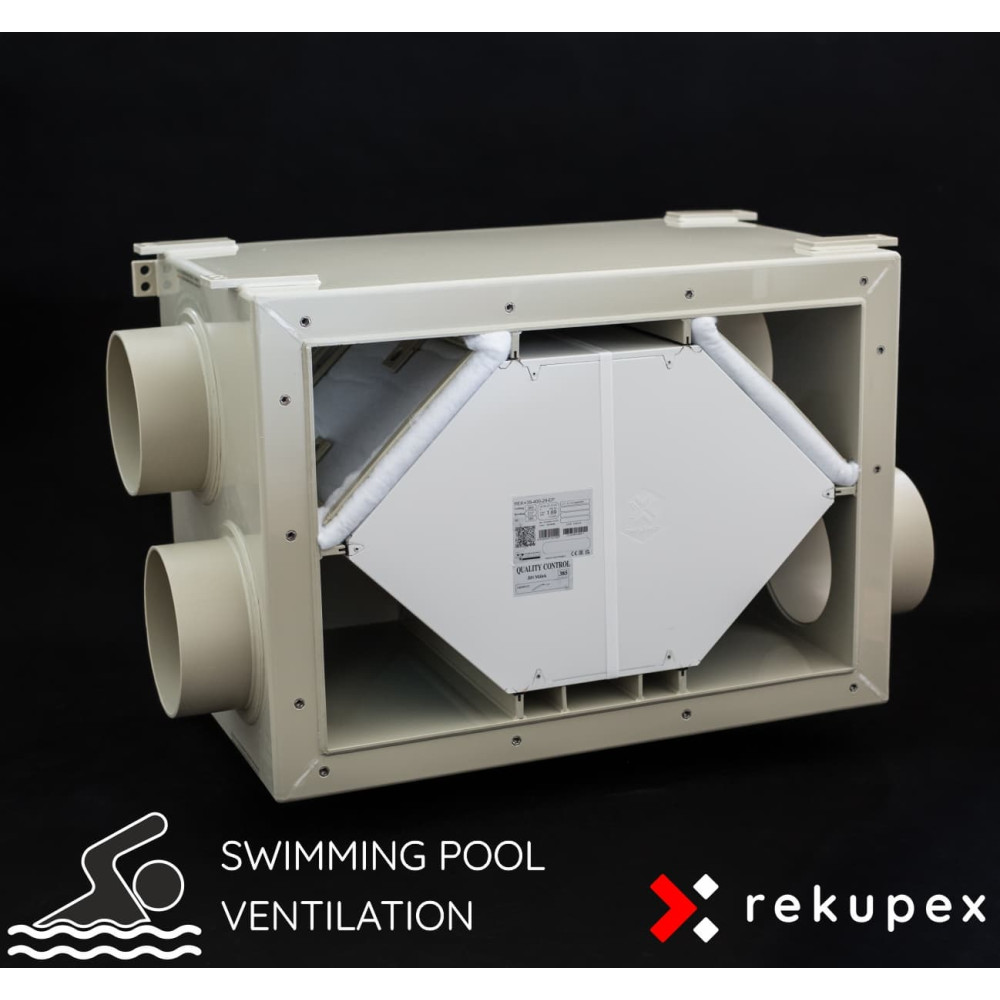

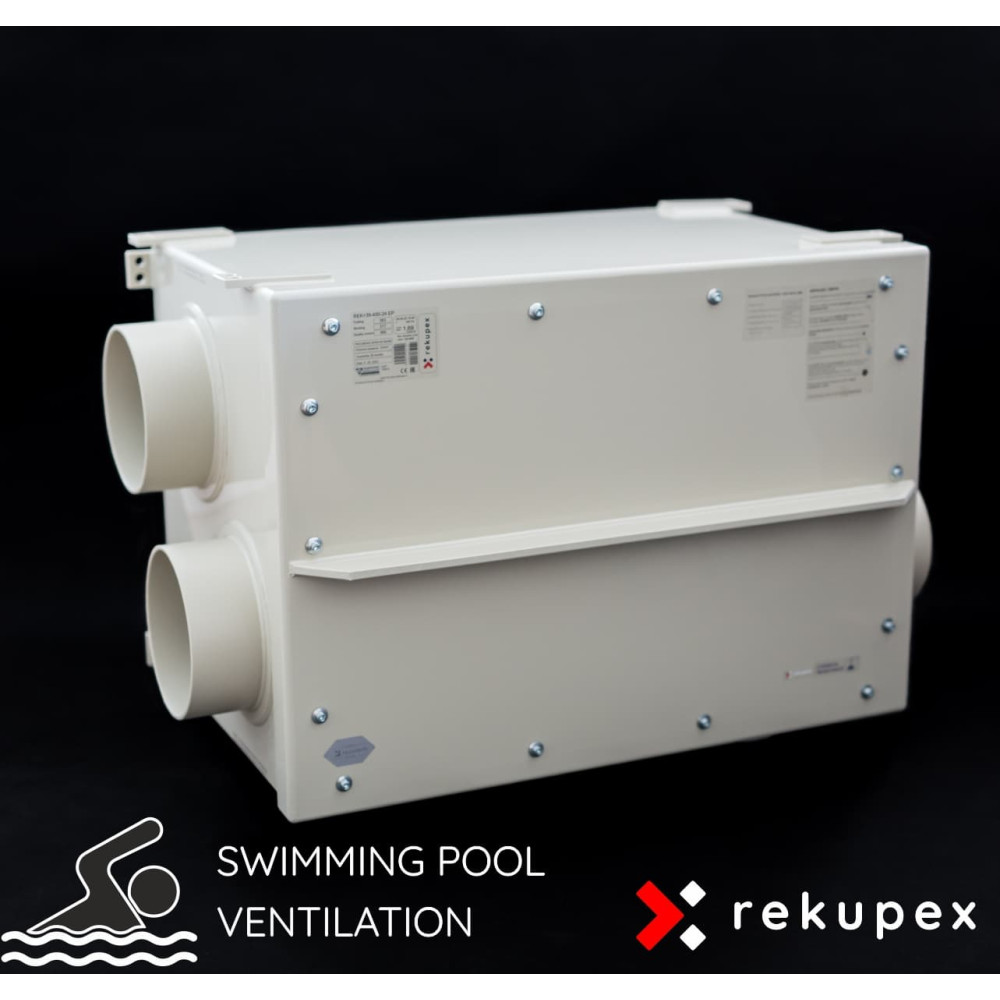

Pogled na RECUBOX® je sprijeda pri otvorenim servisnim vratima.
Navedene dimenzije uključuju izolaciju debljine 50 mm i drugo kućište. Ako bi se dimenzije promijenile, primjerice zbog većih priključnih nastavaka ili druge tehničke prilagodbe, obavijestit ćemo vas nakon narudžbe.
 |
A01 Izmjenjivač na širokoj kadici, 4 nastavka u stranu Dimenzija: 551 (A) × 551 (B) × 992 (C) mm – širina × visina × dubina Nacrt prikazuje klasično i zrcalno spajanje. |
 |
B01 Izmjenjivač na uskoj kadici, 4 nastavka u stranu Dimenzija: 551 (A) × 551 (B) × 992 (C) mm – širina × visina × dubina Nacrt prikazuje klasično i zrcalno spajanje. |
 |
A02 Izmjenjivač na širokoj kadici, 2 nastavka prema gore i 2 nastavka u stranu Dimenzija: 551 (A) × 551 (B) × 992 (C) mm – širina × visina × dubina Nacrt prikazuje klasično i zrcalno spajanje. |
 |
B02 Izmjenjivač na uskoj kadici, 2 nastavka prema gore i 2 nastavka u stranu Dimenzija: 551 (A) × 551 (B) × 992 (C) mm – širina × visina × dubina Nacrt prikazuje klasično i zrcalno spajanje. |
Servisni pristup i dimenzije 100% BY-PASS-a
 |
Servisni pristup – dimenzija E Ispred servisnih vrata RECUBOX®-a potrebno je ostaviti dovoljan prostor za izvlačenje izmjenjivača iz modula. E = C − 60 mm Integrirani 100% BY-PASS – dimenzija F Integrirani BY-PASS nalazi se iza izmjenjivača i povećava konačnu dubinu modula ovisno o konkretnoj konfiguraciji. Točnu konačnu dimenziju RECUBOX®-a s integriranim BY-PASS-om javit ćemo vam prema odabranoj konfiguraciji. BY-PASS otvara obilaznu trasu svježeg zraka oko izmjenjivača te istovremeno zatvara put kroz izmjenjivač. |
Individualna proizvodnja
RECUBOX® X-POOL HRV 800 proizvodi se prema odabranoj konfiguraciji. Smještaj nastavaka, orijentacija servisnih vrata, položaj odvoda kondenzata, vrsta izolacije i ostali konstrukcijski detalji mogu se prilagoditi konkretnoj ugradnji.
Ako odabranu konfiguraciju tehnički ne bi bilo moguće realizirati ili ako bi drugo rješenje bilo prikladnije, kontaktirat ćemo vas prije početka proizvodnje.
Podaci
- Materijal
- SIMONA AlphaPLUS - POLYPROPYLEN
- Radna temperatura [°C]
- -20 .. +80
- Zemlja podrijetla
- CZ
- Nulti rizik od korozije: Ovaj ventilator ne dolazi u dodir s klorom ni vlagom iz bazena jer radi isključivo s vanjskim zrakom.
- Odabir: Za ovu poziciju dovoljan je standardni kvalitetni kanalni ventilator bez potrebe za posebnom kemijskom otpornošću.
- Filtarska barijera: Zrak iz bazena prvo prolazi kroz filtarsku tkaninu, koja mehanički zadržava aerosol (mikrokapljice vode s koncentriranim klorom).
- Kondenzacijsko pročišćavanje: U rekuperacijskom izmjenjivaču zrak se hladi i vlaga kondenzira. Ta voda veže plinoviti klor i sigurno ga odvodi u odvod.
- Rezultat: Ventilator smješten tek iza RECUBOX-a radi sa značajno „pročišćenim” zrakom, što štiti njegov motor i ležajeve.
Koje ventilatore odabrati za ventilaciju bazena?
Odabir ventilatora za bazenske prostore kritičan je zbog visoke vlage i prisutnosti agresivnog klora. Međutim, pri korištenju jedinice RECUBOX® X-POOL, zahvaljujući njezinoj konstrukciji, zahtjevi za otpornošću ventilatora značajno se mijenjaju u vašu korist.
1. Ventilator za dovod zraka (svježi zrak)
U ovom dijelu sustava situacija je najjednostavnija. Dovodni ventilator usisava čist vanjski zrak i potiskuje ga kroz rekuperator u bazensku halu.
2. Ventilator za odvod zraka (otpadni zrak)
Zahvaljujući jedinstvenoj integraciji s jedinicom RECUBOX® X-POOL, odsisni ventilator je zaštićen na način koji značajno produljuje njegov vijek trajanja:
Preporuke za instalaciju i održavanje
Ključno pravilo: RECUBOX® kao najniža točka sustava
Za ispravan rad jedinica RECUBOX® mora biti ugrađena na najnižoj točki ventilacijskog sustava. Samo tako cjevovod može prirodno odvoditi sav agresivni kondenzat s klorom prema jedinici, a zatim u odvod. Time se sprječava nakupljanje vlage kod ventilatora ili u kritičnim spojevima kanala.
| Materijal kanala | Za odsisnu granu preporučujemo isključivo plastične (PVC/PP) ili nehrđajuće kanale. Aluminijski kanali podliježu brzoj koroziji. |
| Vrsta ventilatora | Preporučujemo odabir ventilatora u potpuno plastičnoj izvedbi sa zaštitom najmanje IP44. |
| Održavanje filtera | Redovita kontrola filtarske tkanine kod bazena ključna je za očuvanje čistoće izmjenjivača i zaštite ventilatora. |
Naš stručni pogled: Kombinacija otporne konstrukcije RECUBOX® X-POOL i prikladno odabranih plastičnih ventilatora predstavlja tehnički najčišće rješenje za moderne bazene. Ova konfiguracija štedi troškove jer eliminira potrebu za izuzetno skupim industrijskim ventilatorima za kemijsku industriju.
Napomena: Gore navedene informacije predstavljaju preporučenu tehničku praksu proizvođača za produljenje vijeka trajanja komponenti. Konačan odabir ventilatora uvijek treba odgovarati projektu ventilacije i očekivanoj koncentraciji kemijskih tvari u konkretnom sustavu.
Koji kanal odabrati za ventilaciju bazena?
Odabir materijala ventilacijskog razvoda kod bazena jednako je važan kao i sama rekuperacija. Agresivno okruženje s prisutnošću klora u kombinaciji s visokom vlagom može uništiti neodgovarajuće odabrane kanale u roku od nekoliko mjeseci.
Zašto izbjegavati aluminij i jeftine „flexi” cijevi?
Uobičajeno korištene aluminijske fleksibilne cijevi (tzv. Alu-flexi, Sono-flexi) potpuno su neprikladne za bazenske hale. Isparenja klora uzrokuju brzu oksidaciju aluminija, koja se očituje pojavom bijelog praha i naknadnim probijanjem stijenke cijevi.
Pazite na propuštanja: Čim dođe do korozije cjevovoda, sustav gubi ravnotežu tlaka, povećava se vlaga u konstrukciji objekta i prijeti pojava plijesni oko nepropusnih dijelova razvoda.
Preporučeni materijali za RECUBOX® X-POOL
Za dugoročno pouzdan rad bazenske rekuperacije preporučujemo korištenje materijala koji su prirodno otporni na koroziju:
| Plastični kanali (PVC / PP) | Idealan izbor za bazene. Glatki plastični kanali 100% su otporni na klor i vlagu te imaju minimalne gubitke tlaka. |
| Nehrđajući čelični kanali | Premium rješenje s iznimnom mehaničkom otpornošću. Prikladno za dizajnerske vidljive razvode u unutrašnjosti hale. |
| Izolirani EPE kanali | Izvrsni za trase koje prolaze kroz negrijane prostore. Pjenasti polietilen ne upija vlagu i kemijski je inertan. |
Važno: Pad i odvod kondenzata
Gravitacija radi za vas:
Sve vodoravne trase kanala moraju biti postavljene s padom prema jedinici RECUBOX® (minimalni nagib 1–2 %). Budući da se RECUBOX® nalazi u najnižoj točki, sav kondenzat koji sadrži spojeve klora neprekidno otječe u izmjenjivač, a odatle izravno u odvod. Time se sprječava stvaranje „džepova” sa stajaćom vodom u kanalima.
Praktičan savjet: Ako na nekim mjestima morate koristiti fleksibilne kanale (npr. za spajanje priključaka), birajte isključivo plastične fleksibilne cijevi ili cijevi s unutarnjim slojem otpornim na kemikalije. Tako ćete izbjeći buduće skupe popravke u spuštenim stropovima.
Napomena: Pravilan odabir materijala kanala ključan je za očuvanje 12-godišnjeg jamstva na nepropusnost kućišta jedinice RECUBOX®. Neodgovarajući kanali mogu negativno utjecati na higijenu cijelog sustava.
