RECUBOX® X-POOL HRV 800 – warmteterugwinning box voor zwembaden
Volledig kunststof variant van de RECUBOX®
Chemisch bestendige RECUBOX® geschikt voor zwembaden
Absolute chloorbestendigheid
Volumestroom tot 1000 m³/h.

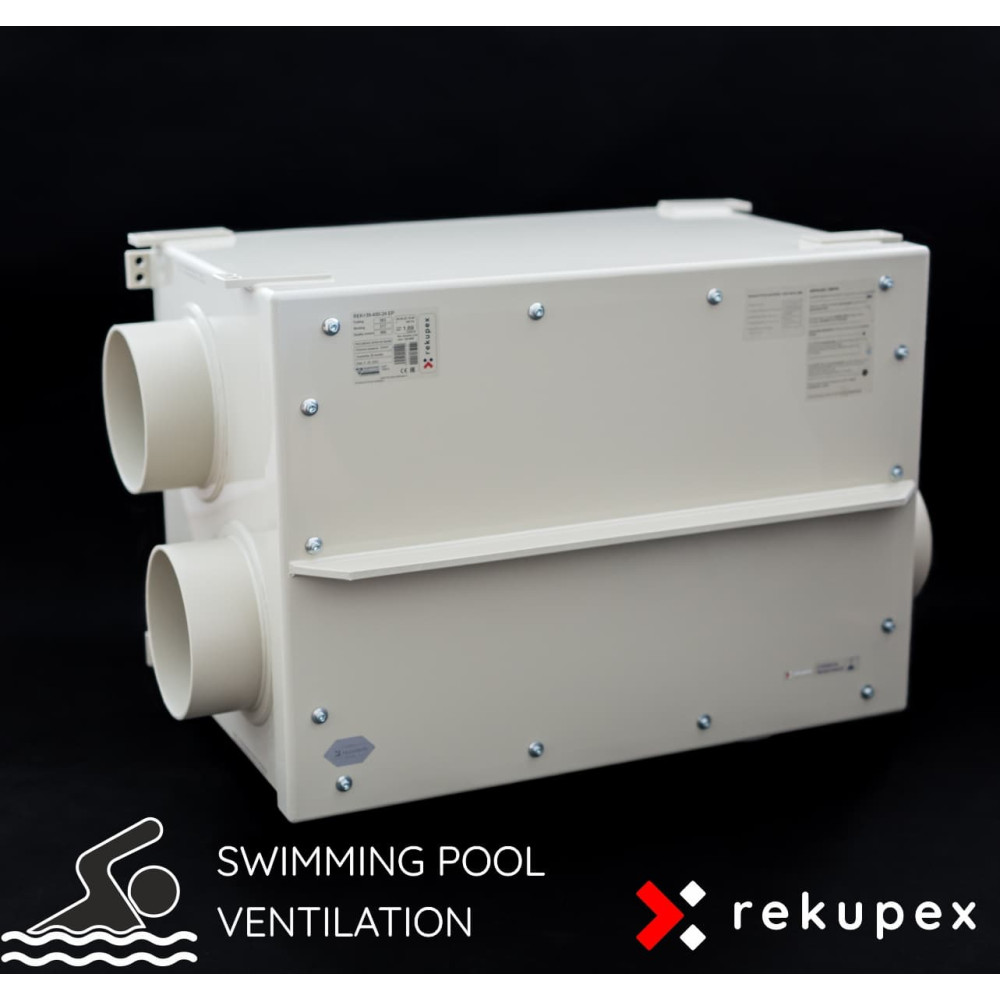

RECUBOX® X-POOL HRV 800
De RECUBOX® X-POOL HRV 800 is een professionele kunststof warmterecuperatiemodule, primair ontworpen voor ventilatie en warmteterugwinning in zwembaden, wellnesscentra, aquaparken, spa's en andere ruimtes met een hoge luchtvochtigheid.
Het hart van de module is een groot-oppervlakte kunststof tegenstroomwarmtewisselaar ZERN HU-EX 366/800 met warmteoverdrachtsoppervlakken van HPS-materiaal. Het gebruikte materiaal is geschikt voor langdurig gebruik in een vochtige zwembadomgeving en loopt geen risico op corrosie door condensaat of gebruikelijke chloordampen.
Waarom kiezen voor RECUBOX® X-POOL HRV 800
- Speciaal ontworpen voor zwembaden, wellnesscentra en continu vochtige ruimtes
- Kunststof tegenstroomwarmtewisselaar ZERN zonder risico op corrosie van de overdrachtsoppervlakken
- Hoog thermisch rendement van ca. 87,5–88 % bij het aanbevolen debiet
- Aanbevolen nominaal debiet van ca. 800 m³/h
- Robuuste gelaste constructie zonder schroeven, klinknagels en structurele lijmen
- Eenvoudige reiniging en hoge hygiënische standaard
- Eenvoudige installatie en makkelijk onderhoud
- Grote variabiliteit in uitvoering en plaatsing van de aansluitspruitstukken
- Lange levensduur, zelfs bij continu gebruik in een vochtige omgeving
Constructie en materiaaluitvoering
De gehele behuizing van de module, de flenzen, filterframes, beugels en andere constructieve componenten zijn gemaakt van hoogwaardig polypropyleen (PP). De constructie is ontworpen zonder overtollige metalen onderdelen, met een nadruk op maximale weerstand tegen vocht, condensaat en zwembadomgevingen.
Het behuizingsmateriaal is zeer goed bestand tegen:
- permanente hoge luchtvochtigheid,
- condensaat dat ontstaat tijdens de werking van warmteterugwinning in zwembaden,
- chloordampen in gebruikelijke zwembadconcentraties,
- zoutnevel en corrosief vocht,
- gebruikelijke reinigings- en desinfectiemiddelen die in zwembaden worden gebruikt.
De constructie maakt gebruik van 100% gelaste verbindingen. De module bevat geen gebruikelijke gelijmde constructieverbindingen, klinknagels of onnodige metalen bevestigingsmiddelen die bij langdurige blootstelling aan vocht risico lopen op corrosie of degradatie.
Alle belangrijke afdichtingselementen zijn mechanisch uitgevoerd en zijn eenvoudig te vervangen. Gladde binnenwanden vergemakkelijken regelmatige reiniging, inspectie en hygiënisch onderhoud.
Belangrijke opmerking: RECUBOX® X-POOL HRV 800 is primair ontworpen voor zwembaden, wellness en soortgelijke vochtige ruimtes. De kunststof warmtewisselaar ZERN HU-EX 366/800 is geschikt voor een zwembadomgeving, maar is niet bedoeld voor de chemische industrie met hoge concentraties zeer agressieve zuren, basen, oplosmiddelen of andere sterk reactieve stoffen. Voor dergelijke toepassingen moet de chemische samenstelling van de afgevoerde lucht individueel worden beoordeeld.
Dankzij hun robuuste constructie, hoge kwaliteit en maximale hygiënische veiligheid maken onze RECUBOX®-modules deel uit van tal van projecten van de ČVUT (Tsjechische Technische Universiteit), waaronder het unieke S.A.W.E.R.-systeem dat UCEEB ontwikkelt om drinkwater uit de lucht te halen.

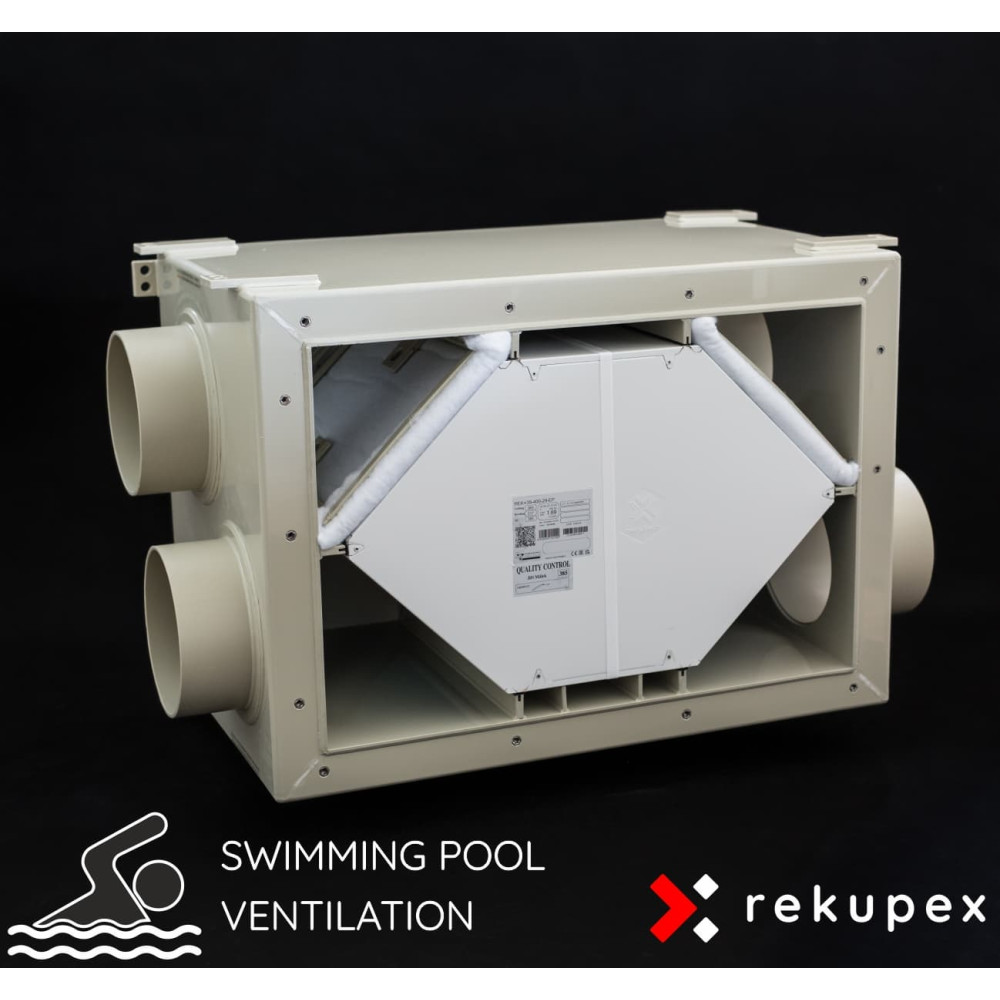

Warmtewisselaar ZERN HU-EX 366/800
RECUBOX® X-POOL HRV 800 is uitgerust met een groot-oppervlakte kunststof tegenstroomwarmtewisselaar ZERN HU-EX 366/800, die geschikt is voor langdurig gebruik bij hoge luchtvochtigheid en in een zwembadomgeving.
De warmteoverdrachtsoppervlakken van de warmtewisselaar zijn gemaakt van HPS-materiaal. In tegenstelling tot conventionele metalen warmtewisselaars lopen de overdrachtsoppervlakken daarom geen risico op klassieke corrosie veroorzaakt door condensaat, hoge luchtvochtigheid of normale chloordampen.
- Kunststof warmteoverdrachtsoppervlakken van HPS-materiaal
- Hoge weerstand tegen permanente vochtigheid en condensaat
- Geschikt voor de normale zwembadomgeving
- Geen corrosie van overdrachtsoppervlakken
- Tegenstroomopstelling voor een hoog thermisch rendement
- Groot overdrachtsoppervlak geoptimaliseerd voor een debiet van ca. 800 m³/h
- Eenvoudige controle, uitname en reiniging
Kunststof tegenstroomwarmtewisselaar ZERN HU-EX 366
Aanbevolen werkingsdebiet
Voor de warmtewisselaar ZERN HU-EX 366/800 adviseren wij een bedrijfsdebiet van ongeveer 700–900 m³/h, waarbij het optimale ontwerppunt rond de 800 m³/h ligt.
Bij dit debiet kan volgens de prestatiekarakteristiek van de warmtewisselaar ongeveer het volgende worden verwacht:
- een thermisch rendement van ca. 87,5–88 %,
- een drukverlies van ca. 135–165 Pa afhankelijk van de stromingszijde,
- een zeer goed compromis tussen luchtcapaciteit, rendement, geluidsniveau en opgenomen vermogen van de ventilatoren.
Bij een debiet van 1 000 m³/h is de warmtewisselaar nog steeds bruikbaar, maar het drukverlies loopt op tot ca. 185–200 Pa en het thermisch rendement daalt tot ca. 86,3 %.
Wij raden daarom aan om dit debiet eerder als een hogere bedrijfswaarde te beschouwen dan als een ideaal continu ontwerppunt. Bij de keuze van ventilatoren moet ook rekening worden gehouden met het drukverlies van de filters, leidingen, distributie-elementen en overige componenten van het gehele ventilatiesysteem.
| Bedrijfsmodus | Aanbevolen volumestroom |
| Zuinige en stille werking | 600–750 m³/h |
| Aanbevolen nominaal debiet | ca. 800 m³/h |
| Hoger bedrijfsdebiet | 900–1 000 m³/h |
| Werking boven 1 000 m³/h | Alleen bij voldoende drukreserve van de ventilatoren en mits het hogere geluidsniveau en energieverbruik geen probleem vormen. |
Aanbeveling RekupeX: Voor een normale continue werking raden wij aan de module te ontwerpen op ca. 800 m³/h. Op dit punt biedt de warmtewisselaar een zeer goede verhouding tussen hoog rendement, drukverlies en energieverbruik van de ventilatoren.
Installatie en onderhoud
- Ventilatoren maken geen deel uit van de module – deze worden afzonderlijk direct in het ventilatiekanaal geïnstalleerd.
- De gescheiden installatie van ventilatoren maakt een geschikte plaatsing mogelijk met het oog op geluid, service en ruimtelijke mogelijkheden van de technische ruimte.
- In geval van nood kunnen de ventilatoren snel worden vervangen zonder ingreep in de RECUBOX®-module zelf.
- De module is ontworpen voor eenvoudige servicetoegang, regelmatige controle en eenvoudig onderhoud.
- De warmtewisselaar kan uit de module worden gehaald en naar behoefte worden gecontroleerd of gereinigd.
- De condensaatafvoer moet worden aangesloten op een geschikte sifon en met het juiste afschot worden gelegd.
Kunststof alternatief voor metalen zwembadunits
Dankzij de eigenschappen van polypropyleen en de kunststof warmtewisselaar vormt de RECUBOX® X-POOL HRV 800 een aantrekkelijk alternatief voor metalen of volledig roestvrijstalen oplossingen voor warmteterugwinning in zwembaden.
Bij langdurige blootstelling aan hoge luchtvochtigheid, condensaat en chloordampen kunnen metalen constructieonderdelen onderhevig zijn aan geleidelijke oppervlaktedegradatie of corrosie. Een behuizing van hoogwaardig polypropyleen en kunststof overdrachtsoppervlakken van de warmtewisselaar behouden daarentegen langdurig hun stabiliteit en functionaliteit.
De module bevat tevens geen geïntegreerde ingewikkelde elektronica of ventilatoren. Hierdoor kan het gehele systeem individueel worden ontworpen volgens het gewenste debiet, de ruimtelijke indeling en de behoeften van de specifieke zwembadtechnologie.
Perfecte keuze voor
- Particuliere binnenzwembaden
- Hotelzwembaden en wellnesscentra
- Openbare zwembaden en zwemcentra
- Aquaparken en waterattracties
- Spa's en revalidatiecentra
- Whirlpool- en relaxruimtes
- Sauna's en stoomruimtes, mits deze voldoen aan het toegestane temperatuurbereik van de warmtewisselaar en module
- Technische ruimtes van zwembaden
- Ontvochtigings- en ventilatieluchtsystemen voor zwembadhallen
- Andere continu vochtige ruimtes zonder het voorkomen van zeer agressieve chemicaliën
Belangrijkste voordelen van RECUBOX®-modules
 |
Eenvoudige uitname van de warmtewisselaar De warmtewisselaar kan heel eenvoudig en snel uit de module worden genomen, wat de regelmatige controle, het onderhoud en de reiniging aanzienlijk vergemakkelijkt. |
 |
Maximale hygiëne Gladde binnenwanden en makkelijk toegankelijke componenten maken een grondige reiniging mogelijk. Dit is met name belangrijk in zwembad- en wellnessruimtes met hoge hygiënische eisen. |
 |
Mechanische afdichting zonder lijm De warmtewisselaar is afgedicht met behulp van mechanisch bevestigde afdichtingselementen zonder het gebruik van gelijmde afdichtingen die na verloop van tijd kunnen degraderen. De afdichting kan indien nodig eenvoudig worden vervangen. |
 |
Zonder schroeven, klinknagels en structurele lijmen De RECUBOX®-behuizing is gemaakt van polypropyleen met behulp van heetgas-lastechnologie. Het resultaat zijn stevige en dichte verbindingen zonder risico op corrosie van gebruikelijke bevestigingsmiddelen. |
 |
Individueel ontworpen afmetingen De module kan constructief worden aangepast aan de specifieke ruimtelijke mogelijkheden van de technische ruimte, de gewenste spruitstukdiameters en de installatiewijze. |
 |
Ontworpen voor warmtewisselaar ZERN HU-EX 366/800 De interne constructie, luchtgeleiding, montage van de warmtewisselaar en servicetoegang zijn afgestemd op de specifieke afmetingen en eigenschappen van de ZERN kunststof warmtewisselaar. |
 |
Capaciteit geoptimaliseerd voor zwembadtoepassingen Het aanbevolen werkingsbereik van ca. 700–900 m³/h is geschikt voor kleine tot middelgrote particuliere, hotel- en commerciële zwembadinstallaties. |
 |
Maximale variabiliteit De positie van de inlaat- en uitlaatspruitstukken kan worden geconfigureerd op basis van de specifieke toepassing, de leidingen en de mogelijkheden van de technische ruimte. |
 |
Gespiegelde uitvoering Geselecteerde varianten zijn ook verkrijgbaar in een gespiegelde uitvoering. De condensaatafvoer is voorzien van een schroefdraadaansluiting en de plaatsing ervan past zich aan de gekozen oriëntatie van de module aan. |
Overige praktische voordelen
Eenvoudige installatie dankzij voorbereide montage-elementen en de mogelijkheid om de constructie aan te passen aan de specifieke manier van ophangen of plaatsen.
Groot-oppervlakte filters verlagen de stromingssnelheid door het filtermedium, verlengen de vervangingsintervallen en helpen de totale drukval van het systeem te beperken. In de basisuitvoering is de module uitgerust met filtermedium van klasse M5.
Afzonderlijk geïnstalleerde ventilatoren maken het mogelijk om het vermogen, de regeling en de drukreserve exact af te stemmen op het specifieke ventilatiesysteem.
100% BY-PASS kan, afhankelijk van het specifieke project, worden uitgevoerd als een afzonderlijk omloopdeel of als een geïntegreerd onderdeel van de module met de mogelijkheid tot sturing via een servomotor.
Dimensionering van de ventilatoren
Ventilatoren moeten niet alleen worden gedimensioneerd op basis van het gewenste debiet, maar ook op basis van het totale drukverlies van het gehele ventilatiesysteem.
Bij het kiezen van ventilatoren moet met name rekening worden gehouden met:
- het drukverlies van de warmtewisselaar ZERN HU-EX 366/800,
- het drukverlies van de filters in schone en vervuilde toestand,
- drukverliezen van leidingen en hulpstukken,
- drukverliezen van roosters, ventielen en regenroosters,
- eventuele naverwarmers, kleppen, geluiddempers en andere toebehoren,
- de benodigde regel- en vermogensreserve.
Voor nominaal gebruik rond 800 m³/h adviseren wij ventilatoren te kiezen met voldoende drukreserve boven het drukverlies van de warmtewisselaar zelf. De exacte berekening hangt af van de lengte en indeling van het kanalensysteem.
Drukverliesgrafiek
Grafiek van de afhankelijkheid van het drukverlies PD [Pa] van de volumestroom AV [m³/h] – warmtewisselaar ZERN HU-EX 366/800
Grafiek thermisch rendement
Grafiek van de afhankelijkheid van het thermisch rendement EFF [%] van de volumestroom AV [m³/h] – warmtewisselaar ZERN HU-EX 366/800
Bij een debiet van ca. 800 m³/h kan een thermisch rendement van ongeveer 87,5–88 % worden verwacht. Bij een verhoging van het debiet naar 1 000 m³/h daalt het rendement tot ca. 86,3 %.
Datasheet
Bedrijfsgegevens van de warmtewisselaar ZERN HU-EX 366/800 bij een debiet van 800 m³/h
Buitenlucht: 7 °C, relatieve vochtigheid 75 %. Binnenlucht: 20 °C, relatieve vochtigheid 37 %.
Varianten voor plaatsing van de aansluitspruitstukken
De keuze van de variant vindt plaats tijdens het bestelproces.
Het zicht op de RECUBOX® is van voren bij geopende servicedeuren.
De vermelde afmetingen zijn inclusief isolatie van 50 mm dikte en de tweede behuizing. Mocht de maatvoering veranderen, bijvoorbeeld door grotere spruitstukken of een andere technische aanpassing, dan stellen wij u hier na de bestelling van op de hoogte.
 |
A01 Warmtewisselaar op brede opvangbak, 4 spruitstukken naar de zijkanten Afmeting: 551 (A) × 551 (B) × 992 (C) mm – breedte × hoogte × diepte De tekening toont zowel de klassieke als de gespiegelde aansluiting. |
 |
B01 Warmtewisselaar op smalle opvangbak, 4 spruitstukken naar de zijkanten Afmeting: 551 (A) × 551 (B) × 992 (C) mm – breedte × hoogte × diepte De tekening toont zowel de klassieke als de gespiegelde aansluiting. |
 |
A02 Warmtewisselaar op brede opvangbak, 2 spruitstukken naar boven en 2 naar de zijkanten Afmeting: 551 (A) × 551 (B) × 992 (C) mm – breedte × hoogte × diepte De tekening toont zowel de klassieke als de gespiegelde aansluiting. |
 |
B02 Warmtewisselaar op smalle opvangbak, 2 spruitstukken naar boven en 2 naar de zijkanten Afmeting: 551 (A) × 551 (B) × 992 (C) mm – breedte × hoogte × diepte De tekening toont zowel de klassieke als de gespiegelde aansluiting. |
Servicetoegang en afmetingen van de 100% BY-PASS
 |
Servicetoegang – afmeting E Voor de servicedeuren van de RECUBOX® dient voldoende ruimte te worden vrijgelaten voor het uitschuiven van de warmtewisselaar uit de module. E = C − 60 mm Geïntegreerde 100% BY-PASS – afmeting F De geïntegreerde BY-PASS bevindt zich achter de warmtewisselaar en vergroot de uiteindelijke diepte van de module afhankelijk van de specifieke configuratie. De exacte uiteindelijke afmeting van de RECUBOX® met geïntegreerde BY-PASS delen wij u mede op basis van de gekozen configuratie. De BY-PASS opent het omloopkanaal voor verse lucht om de warmtewisselaar heen en sluit tegelijkertijd de weg door de warmtewisselaar af. |
Individuele fabricage
RECUBOX® X-POOL HRV 800 wordt geproduceerd volgens de gekozen configuratie. De plaatsing van de spruitstukken, oriëntatie van de servicedeur, positie van de condensaatafvoer, het type isolatie en overige constructiedetails kunnen worden aangepast aan de specifieke installatie.
Als de gekozen configuratie technisch niet kan worden gerealiseerd of als een andere oplossing geschikter is, nemen wij vóór aanvang van de productie contact met u op.
Datasheet
- Materiaal
- SIMONA AlphaPLUS - POLYPROPYLEN
- Bedrijfstemperatuur [°C]
- -20 .. +80
- Land van herkomst
- CZ
- Geen risico op corrosie: Deze ventilator komt niet in contact met chloor of vocht uit het zwembad, omdat hij uitsluitend met buitenlucht werkt.
- Keuze: Voor deze positie volstaat een standaard hoogwaardige kanaalventilator zonder speciale chemische bestendigheid.
- Filterbarrière: De lucht uit het zwembad gaat eerst door een filterdoek, dat aerosol (microdruppeltjes water met geconcentreerd chloor) mechanisch opvangt.
- Reiniging door condensatie: In de warmtewisselaar koelt de lucht af en condenseert het vocht. Dit water bindt gasvormig chloor aan zich en voert het veilig af naar de afvoer.
- Resultaat: De ventilator die pas achter de RECUBOX is geplaatst, werkt met aanzienlijk “gereinigde” lucht, wat de motor en lagers beschermt.
Welke ventilatoren moet ik kiezen voor zwembadventilatie?
De keuze van ventilatoren voor zwembadruimtes is kritisch vanwege de hoge luchtvochtigheid en de aanwezigheid van agressief chloor. Bij gebruik van de RECUBOX® X-POOL-unit veranderen de eisen aan de bestendigheid van de ventilatoren echter aanzienlijk in uw voordeel dankzij de constructie van deze unit.
1. Ventilator voor toevoerlucht (verse lucht)
In dit deel van het systeem is de situatie het eenvoudigst. De toevoerventilator zuigt schone buitenlucht aan en blaast die via de warmtewisselaar naar de zwembadhal.
2. Ventilator voor afvoerlucht (verbruikte lucht)
Dankzij de unieke integratie met de RECUBOX® X-POOL-unit wordt de afzuigventilator op een manier beschermd die zijn levensduur aanzienlijk verlengt:
Aanbevelingen voor installatie en onderhoud
Belangrijke regel: RECUBOX® als laagste punt van het systeem
Voor een correcte werking moet de RECUBOX®-unit op het laagste punt van het luchttechnische traject worden geïnstalleerd. Alleen dan kan het kanaalsysteem alle agressieve condensaat met chloor op natuurlijke wijze naar de unit en vervolgens naar de afvoer afvoeren. Zo voorkomt u ophoping van vocht bij de ventilatoren of in kritieke kanaalverbindingen.
| Materiaal van de kanalen | Voor het afzuigtraject raden wij uitsluitend kunststof (PVC/PP) of roestvrijstalen kanalen aan. Aluminium kanalen corroderen snel. |
| Type ventilator | Wij adviseren ventilatoren in volledig kunststof uitvoering met een beschermingsgraad van minimaal IP44. |
| Filteronderhoud | Regelmatige controle van het filterdoek is bij zwembaden essentieel om de reinheid van de wisselaar en de bescherming van de ventilator te behouden. |
Onze professionele visie: De combinatie van de robuuste constructie van de RECUBOX® X-POOL en correct gekozen kunststof ventilatoren vormt technisch gezien de schoonste oplossing voor moderne zwembaden. Deze configuratie bespaart kosten, omdat ze de noodzaak van extreem dure industriële ventilatoren voor de chemische industrie elimineert.
Opmerking: Bovenstaande informatie vormt de door de fabrikant aanbevolen technische praktijk om de levensduur van componenten te verlengen. De uiteindelijke keuze van ventilatoren moet altijd overeenkomen met het ventilatieontwerp en de verwachte concentratie van chemische stoffen in de betreffende installatie.
Welke luchtkanalen moet ik kiezen voor zwembadventilatie?
De keuze van het materiaal van het ventilatiekanaal is bij een zwembad net zo belangrijk als de warmteterugwinning zelf. Een agressieve omgeving met chloor in combinatie met hoge luchtvochtigheid kan ongeschikt gekozen kanalen binnen enkele maanden vernietigen.
Waarom aluminium en goedkope “flexi”-slangen vermijden?
Veelgebruikte flexibele aluminium slangen (zogenaamde Alu-flexi, Sono-flexi) zijn absoluut ongeschikt voor zwembadhallen. Chloordampen veroorzaken bij aluminium snelle oxidatie, wat zich uit in de vorming van wit poeder en vervolgens in het doorboren van de kanaalwand.
Let op lekkages: Zodra corrosie in het kanaal ontstaat, verliest het systeem zijn drukbalans, neemt de vochtigheid in de constructie van het gebouw toe en dreigt schimmelvorming rondom lekkende luchtkanalen.
Aanbevolen materialen voor RECUBOX® X-POOL
Voor een langdurig betrouwbare werking van zwembadventilatie raden wij materialen aan die van nature bestand zijn tegen corrosie:
| Kunststof kanalen (PVC / PP) | De ideale keuze voor zwembaden. Gladde kunststof kanalen zijn 100% bestand tegen chloor en vocht en hebben minimale drukverliezen. |
| Roestvrijstalen kanalen | Een premium oplossing met extreme mechanische bestendigheid. Geschikt voor zichtbare designkanalen in het interieur van de hal. |
| Geïsoleerde EPE-kanalen | Uitstekend voor trajecten door onverwarmde ruimtes. Geschuimd polyethyleen neemt geen vocht op en is chemisch inert. |
Belangrijk: Afschot en condensafvoer
De zwaartekracht werkt voor u:
Alle horizontale trajecten van het kanaal moeten met afschot naar de RECUBOX®-unit worden aangelegd (minimale helling 1–2%). Omdat de RECUBOX® zich op het laagste punt bevindt, stroomt al het condensaat met chloorverbindingen geleidelijk naar de wisselaar en van daar rechtstreeks naar de afvoer. Zo voorkomt u de vorming van “zakken” met stilstaand water in het kanaal.
Praktische tip: Als u op bepaalde plaatsen flexibel kanaal moet gebruiken (bijvoorbeeld voor het aansluiten van aansluitstukken), kies dan uitsluitend kunststof flexibele slangen of slangen met een chemisch bestendige binnenlaag. Zo voorkomt u toekomstige kostbare reparaties in verlaagde plafonds.
Opmerking: De juiste keuze van het kanaalmateriaal is essentieel voor het behoud van de 12-jarige garantie op de dichtheid van de behuizing van de RECUBOX®-unit. Ongeschikt kanaalwerk kan de hygiëne van het hele systeem negatief beïnvloeden.
