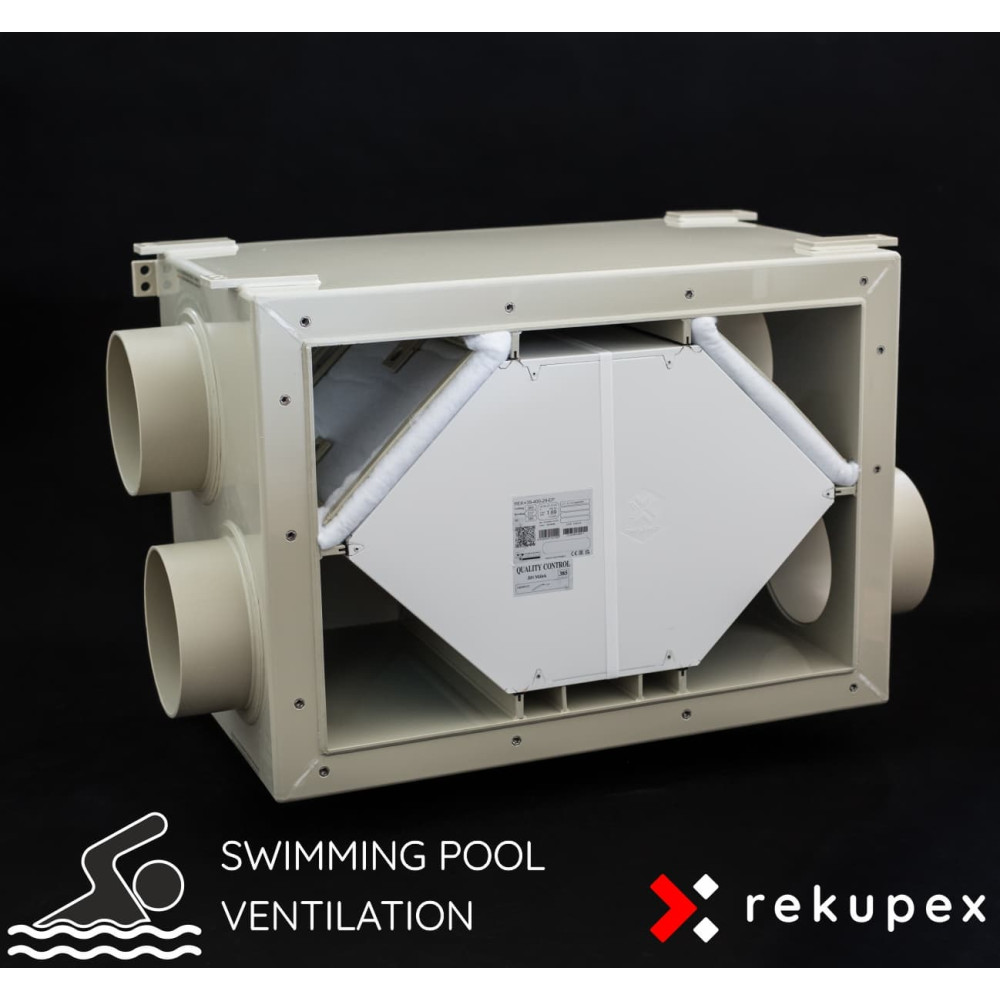

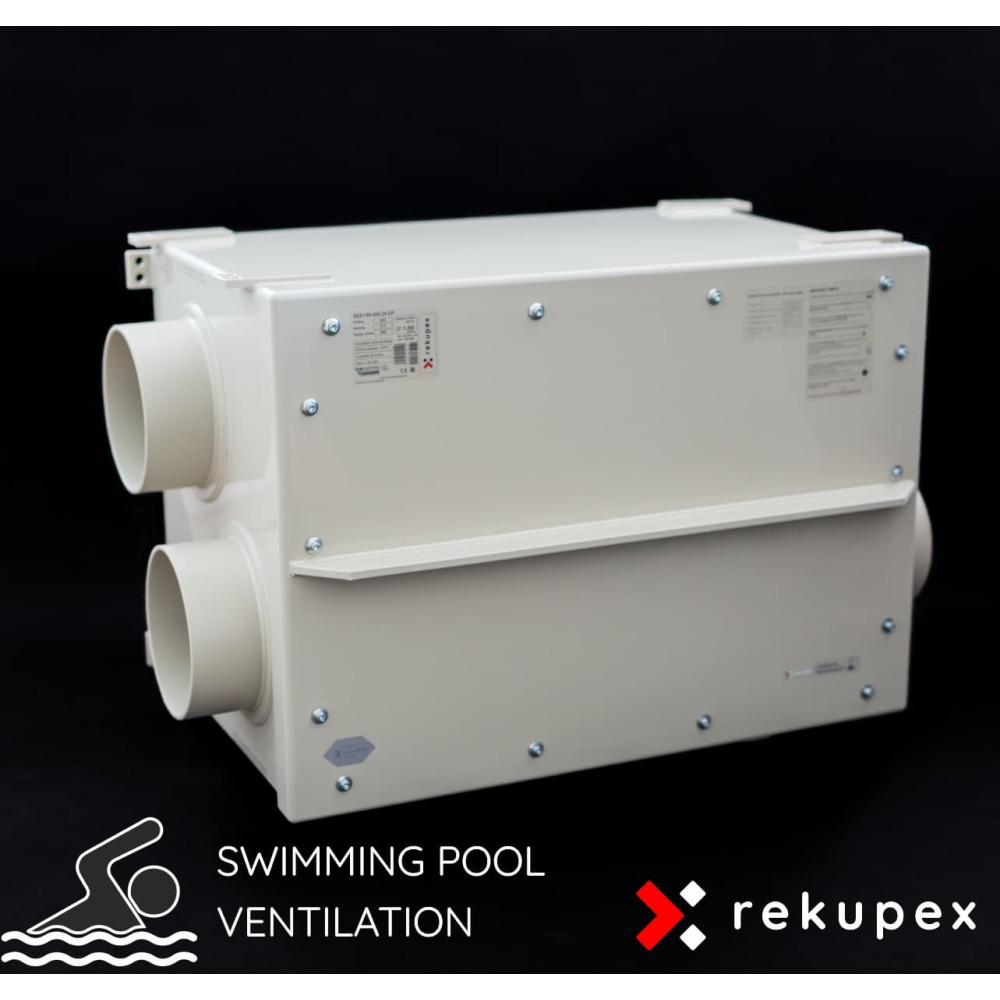

RECUBOX® X-POOL HRV 800 – skrzynka rekuperacyjna do basenów
Wersja RECUBOX® w całości z tworzywa sztucznego
Odporna chemicznie jednostka RECUBOX® odpowiednia do basenów
Bezwzględna odporność na chlor
Strumień objętości powietrza do 1000 m³/h.
RECUBOX® X-POOL HRV 800
RECUBOX® X-POOL HRV 800 to profesjonalny plastikowy moduł rekuperacyjny zaprojektowany głównie do wentylacji i odzysku ciepła w basenach, centrach wellness, parkach wodnych, spa i innych pomieszczeniach o wysokiej wilgotności.
Sercem modułu jest wielkopowierzchniowy plastikowy wymiennik przeciwprądowy ZERN HU-EX 366/800 z powierzchniami wymiany ciepła z materiału HPS. Zastosowany materiał jest odpowiedni do długotrwałej eksploatacji w wilgotnym środowisku basenowym i nie jest narażony na korozję spowodowaną skroplinami ani typowymi oparami chloru.
Dlaczego warto wybrać RECUBOX® X-POOL HRV 800
- Zaprojektowany specjalnie do basenów, centrów wellness i obiektów o stałej wilgotności
- Plastikowy wymiennik przeciwprądowy ZERN bez ryzyka korozji powierzchni wymiany ciepła
- Wysoka sprawność temperaturowa ok. 87,5–88% przy zalecanym przepływie
- Zalecany przepływ nominalny ok. 800 m³/h
- Solidna konstrukcja spawana bez śrub, nitów i klejów konstrukcyjnych
- Łatwe czyszczenie i wysoki standard higieniczny
- Prosta instalacja i łatwy serwis
- Wysoka elastyczność wykonania i rozmieszczenia króćców przyłączeniowych
- Długa żywotność nawet przy ciągłej pracy w wilgotnym środowisku
Wykonanie konstrukcyjne i materiałowe
Cała obudowa modułu, kołnierze, ramy filtrów, uchwyty i inne elementy konstrukcyjne wykonane są z wysokiej jakości polipropylenu (PP). Konstrukcja została zaprojektowana bez zbędnych części metalowych z naciskiem na maksymalną odporność na wilgoć, kondensat i środowisko basenowe.
Materiał obudowy jest wysoce odporny na:
- stale wysoką wilgotność powietrza,
- skropliny powstające podczas pracy rekuperacji basenowej,
- opary chloru w typowych stężeniach basenowych,
- mgłę solną i wilgoć korozyjną,
- standardowe środki czyszczące i dezynfekujące stosowane na basenach.
W konstrukcji zastosowano w 100% połączenia spawane. Modul nie zawiera zwykłych klejonych połączeń konstrukcyjnych, nitów ani zbędnych metalowych elementów łączących, które mogłyby ulec korozji lub degradacji przy długotrwałym działaniu wilgoci.
Wszystkie ważne elementy uszczelniające są rozwiązane mechanicznie i są łatwo wymienialne. Gładkie ścianki wewnętrzne ułatwiają regularne czyszczenie, kontrolę i konserwację higieniczną.
Ważna uwaga: RECUBOX® X-POOL HRV 800 jest zaprojektowany głównie dla basenów, obiektów wellness i podobnych wilgotnych środowisk. Plastikowy wymiennik ZERN HU-EX 366/800 nadaje się do środowiska basenowego, ale nie jest przeznaczony dla przemysłu chemicznego o wysokich stężeniach bardzo agresywnych kwasów, zasad, rozpuszczalników lub innych silnie reaktywnych substancji. Dla takich zastosowań należy indywidualnie przeanalizować skład chemiczny usuwanego powietrza.
Dzięki solidnej konstrukcji, wysokiej jakości i pełnemu bezpieczeństwu higienicznemu nasze moduły RECUBOX® są częścią licznych projektów ČVUT (Czeskiego Uniwersytetu Technicznego), w tym unikalnego systemu S.A.W.E.R., rozwijanego przez UCEEB w celu pozyskiwania wody pitnej z powietrza.
Wymiennik ciepła ZERN HU-EX 366/800
RECUBOX® X-POOL HRV 800 jest wyposażony w wielkopowierzchniowy plastikowy wymiennik przeciwprądowy ZERN HU-EX 366/800, który nadaje się do długotrwałej pracy w warunkach wysokiej wilgotności i w środowisku basenowym.
Powierzchnie wymiany ciepła wykonane są z materiału HPS. W przeciwieństwie do tradycyjnych wymienników metalowych, powierzchnie wymiany ciepła nie są narażone na korozję wywołaną skroplinami, wysoką wilgotnością czy oparami chloru.
- Plastikowe powierzchnie wymiany ciepła z materiału HPS
- Wysoka odporność na stałą wilgoć i kondensat
- Odpowiedni do typowego środowiska basenowego
- Brak korozji powierzchni wymiany ciepła
- Układ przeciwprądowy zapewniający wysoką sprawność temperaturową
- Duża powierzchnia wymiany ciepła zoptymalizowana dla przepływu ok. 800 m³/h
- Łatwa kontrola, wyjmowanie i czyszczenie
Plastikowy wymiennik przeciwprądowy ZERN HU-EX 366
Zalecany przepływ roboczy
Dla wymiennika ZERN HU-EX 366/800 zalecamy przepływ roboczy w zakresie ok. 700–900 m³/h, przy czym optymalny punkt projektowy wynosi ok. 800 m³/h.
Przy tym przepływie, zgodnie z charakterystyką wydajności wymiennika, można oczekiwać:
- sprawności temperaturowej ok. 87,5–88%,
- spadku ciśnienia ok. 135–165 Pa w zależności od strony przepływu,
- bardzo dobrego kompromisu pomiędzy wydajnością, sprawnością, poziomem hałasu i poborem mocy wentylatorów.
Przy przepływie 1 000 m³/h wymiennik nadal spełnia swoją funkcję, jednak spadek ciśnienia osiąga ok. 185–200 Pa, a sprawność temperaturowa spada do ok. 86,3%.
Zalecamy traktowanie tego przepływu jako wyższej wartości roboczej, a nie idealnego punktu projektowego do pracy ciągłej. Przy doborze wentylatorów należy również uwzględnić opory filtrów, kanałów, elementów nawiewnych i pozostałych części instalacji.
| Tryb pracy | Zalecany strumień objętości |
| Praca oszczędna i cicha | 600–750 m³/h |
| Zalecany przepływ nominalny | ok. 800 m³/h |
| Wyższy przepływ roboczy | 900–1 000 m³/h |
| Praca powyżej 1 000 m³/h | Tylko przy odpowiedniej rezerwie sprężu wentylatorów i przy akceptacji wyższego hałasu i zużycia energii. |
Rekomendacja RekupeX: Do standardowej pracy ciągłej zalecamy projektowanie modułu na ok. 800 m³/h. W tym punkcie wymiennik oferuje optymalny stosunek wysokiej sprawności do oporów przepływu i zużycia energii.
Instalacja i konserwacja
- Wentylatory nie są częścią modułu – montuje się je osobno bezpośrednio w kanałach wentylacyjnych.
- Niezależny montaż wentylatorów pozwala na ich dogodne umieszczenie pod kątem hałasu, serwisu i miejsca w maszynowni.
- W razie potrzeby wentylatory można szybko wymienić bez ingerencji w sam moduł RECUBOX®.
- Moduł zaprojektowano z myślą o łatwym dostępie serwisowym, regularnej kontroli i prostej konserwacji.
- Wymiennik można wyjąć z modułu w celu kontroli lub wyczyszczenia.
- Odpływ skroplin należy podłączyć do odpowiedniego syfonu z zachowaniem właściwego spadku.
Plastikowa alternatywa dla metalowych jednostek basenowych
Dzięki właściwościom polipropylenu i plastikowego wymiennika, RECUBOX® X-POOL HRV 800 stanowi atrakcyjną alternatywę dla metalowych lub wykonanych ze stali nierdzewnej rozwiązań rekuperacyjnych.
Przy długotrwałym działaniu wilgoci i chloru metalowe elementy mogą ulegać stopniowej korozji. Wysokiej jakości obudowa z PP i plastikowe powierzchnie wymiany ciepła zachowują swoją stabilność i funkcjonalność przez lata.
Moduł nie zawiera wbudowanej skomplikowanej elektroniki ani wentylatorów, co pozwala na indywidualne zaprojektowanie całego systemu dostosowane do potrzeb danej technologii basenowej.
Idealne rozwiązanie dla
- Prywatnych basenów krytych
- Basenów hotelowych i stref wellness
- Basenów publicznych i pływalni
- Parków wodnych i atrakcji basenowych
- Uzdrowisk i centrów rehabilitacji
- Stref jacuzzi i relaksu
- Saun i łaźni parowych (w dopuszczalnym zakresie temperatur)
- Maszynowni basenowych
- Systemów osuszania i wentylacji hal basenowych
- Innych obiektów o stałej wilgotności bez agresywnych chemikaliów
Główne zalety modułów RECUBOX®
 |
Łatwe wyjmowanie wymiennika Wymiennik można wyjąć z modułu bardzo szybko i łatwo, co ułatwia jego kontrolę, serwis i czyszczenie. |
 |
Maksymalna higiena Gładkie ścianki wewnętrzne ułatwiają dokładne czyszczenie, co jest kluczowe w obiektach basenowych. |
 |
Uszczelnienie mechaniczne bez klejów Wymiennik jest uszczelniony za pomocą mechanicznych uszczelek bez użycia klejów, które mogłyby ulec degradacji. |
 |
Bez śrub, nitów i klejów konstrukcyjnych Obudowa RECUBOX® jest spawana z polipropylenu, co gwarantuje trwałe i szczelne połączenia bez ryzyka korózie. |
 |
Wymiary projektowane indywidualnie Moduł można dostosować do wymogów przestrzennych maszynowni i średnic króćców. |
 |
Zaprojektowano dla wymiennika ZERN HU-EX 366/800 Konstrukcja wewnętrzna i prowadzenie powietrza są idealnie dopasowane do wymiarów wymiennika ZERN. |
 |
Wydajność zoptymalizowana dla basenów Zalecany zakres 700–900 m³/h odpowiada potrzebom małych i średnich basenów. |
 |
Maksymalna elastyczność Układ króćców nawiewnych i wywiewnych można skonfigurować zgodnie z projektem instalacji. |
 |
Wersja lustrzana Wybrane warianty są dostępne w odbiciu lustrzanym. Odpływ skroplin wyposażony jest w przyłącze gwintowane. |
Inne zalety praktyczne
Łatwy montaż dzięki przygotowanym uchwytom i możliwości adaptacji do podwieszenia lub postawienia.
Filtry o dużej powierzchni obniżają prędkość przepływu, wydłużając czas eksploatacji. Standardowo montowany jest filtr klasy M5.
Niezależne wentylatory pozwalają dobrać odpowiedni spręż i wydajność pod kątem instalacji.
100% BY-PASS może być wykonany jako moduł zewnętrzny lub zintegrowany z siłownikiem.
Dobór wentylatorów
Wentylatory należy dobrać uwzględniając całkowity spadek ciśnienia instalacji wentylacyjnej.
Przy doborze wentylatorów należy uwzględnić:
- opór wymiennika ZERN HU-EX 366/800,
- opory filtrów (czystych i zabrudzonych),
- opory kanałów i kształtek,
- opory czerpni, wyrzutni i kratek,
- nagrzewnice, przepustnice, tłumiki,
- wymaganą rezerwę regulacyjną.
Dla pracy nominalnej wokół 800 m³/h zalecamy wentylatory z odpowiednim zapasem sprężu.
Wykres spadku ciśnienia
Wykres zależności spadku ciśnienia PD [Pa] od strumienia objętości AV [m³/h] – wymiennik ZERN HU-EX 366/800
Wykres sprawności temperaturowej
Wykres zależności sprawności temperaturowej EFF [%] od strumienia objętości AV [m³/h] – wymiennik ZERN HU-EX 366/800
Przy przepływie ok. 800 m³/h sprawność wynosi ok. 87,5–88%. Przy 1 000 m³/h spada do ok. 86,3%.
Karta katalogowa
Dane robocze wymiennika ZERN HU-EX 366/800 przy przepływie 800 m³/h
Powietrze zewnętrzne: 7 °C, wilgotność względna 75%. Powietrze wewnętrzne: 20 °C, wilgotność względna 37%.
Warianty rozmieszczenia króćców przyłączeniowych
Wyboru wariantu dokonuje się w trakcie składania zamówienia.
Widok na RECUBOX® od przodu przy otwartych drzwiczkach serwisowych.
Podane wymiary zawierają izolację o grubości 50 mm i drugą obudowę.
 |
A01 Wymiennik na szerokiej tacy, 4 króćce boczne Wymiary: 551 (A) × 551 (B) × 992 (C) mm – szerokość × wysokość × głębokość Rysunek przedstawia podłączenie standardowe i lustrzane. |
 |
B01 Wymiennik na wąskiej tacy, 4 króćce boczne Wymiary: 551 (A) × 551 (B) × 992 (C) mm – szerokość × wysokość × głębokość Rysunek przedstawia podłączenie standardowe i lustrzane. |
 |
A02 Wymiennik na szerokiej tacy, 2 króćce górne, 2 boczne Wymiary: 551 (A) × 551 (B) × 992 (C) mm – szerokość × wysokość × głębokość Rysunek przedstawia podłączenie standardowe i lustrzane. |
 |
B02 Wymiennik na wąskiej tacy, 2 króćce górne, 2 boczne Wymiary: 551 (A) × 551 (B) × 992 (C) mm – szerokość × wysokość × głębokość Rysunek przedstawia podłączenie standardowe i lustrzane. |
Dostęp serwisowy i wymiary 100% BY-PASSU
 |
Dostęp serwisowy – wymiar E Przed drzwiczkami serwisowymi należy pozostawić wolną przestrzeń na wysunięcie wymiennika. E = C − 60 mm Zintegrowany 100% BY-PASS – wymiar F Zintegrowany BY-PASS znajduje się za wymiennikiem i zwiększa głębokość modułu. Dokładny wymiar końcowy podamy po wybraniu konfiguracji. BY-PASS otwiera obejście dla świeżego powietrza z pominięciem wymiennika. |
Produkcja indywidualna
RECUBOX® X-POOL HRV 800 produkowany jest według konfiguracji klienta. Układ króćców, otwarcie drzwi i odpływ skroplin ustalane są indywidualnie.
Opis
- Tworzywo
- SIMONA AlphaPLUS - POLYPROPYLEN
- Temperatura pracy [°C]
- -20 .. +80
- Kraj pochodzenia
- CZ
- Brak ryzyka korozji: Ten wentylator nie ma kontaktu z chlorem ani wilgocią z basenu, ponieważ pracuje wyłącznie z powietrzem zewnętrznym.
- Wybór: Dla tej pozycji wystarczy standardowy wysokiej jakości wentylator kanałowy bez konieczności specjalnej odporności chemicznej.
- Bariera filtracyjna: Powietrze z basenu przechodzi najpierw przez tkaninę filtracyjną, która mechanicznie wychwytuje aerozol (mikrokropelki wody ze skoncentrowanym chlorem).
- Oczyszczanie przez kondensację: W wymienniku rekuperacyjnym powietrze schładza się, a wilgoć ulega skropleniu. Ta woda wiąże ze sobą gazowy chlor i bezpiecznie odprowadza go do odpływu.
- Rezultat: Wentylator umieszczony dopiero za RECUBOX-em pracuje ze znacząco „oczyszczonym” powietrzem, co chroni jego silnik i łożyska.
Jakie wentylatory wybrać do wentylacji basenu?
Dobór wentylatorów do pomieszczeń basenowych jest krytyczny ze względu na wysoką wilgotność i obecność agresywnego chloru. Jednak przy zastosowaniu jednostki RECUBOX® X-POOL, dzięki jej konstrukcji, wymagania dotyczące odporności wentylatorów znacząco zmieniają się na Twoją korzyść.
1. Wentylator do nawiewu powietrza (świeże powietrze)
W tej części systemu sytuacja jest najprostsza. Wentylator nawiewny zasysa czyste powietrze zewnętrzne i tłoczy je przez rekuperator do hali basenowej.
2. Wentylator do wyciągu powietrza (powietrze zużyte)
Dzięki unikalnej integracji z jednostką RECUBOX® X-POOL, wentylator wyciągowy jest chroniony w sposób, który znacząco wydłuża jego żywotność:
Zalecenia dotyczące instalacji i konserwacji
Kluczowa zasada: RECUBOX® jako najniższy punkt systemu
Dla prawidłowego działania jednostka RECUBOX® musi być zainstalowana w najniższym punkcie trasy wentylacyjnej. Tylko wtedy instalacja może naturalnie odprowadzać cały agresywny kondensat z chlorem w kierunku jednostki, a następnie do odpływu. W ten sposób zapobiega się gromadzeniu wilgoci przy wentylatorach lub w krytycznych połączeniach kanałów.
| Materiał przewodów | Dla gałęzi wyciągowej zalecamy wyłącznie przewody z tworzywa sztucznego (PVC/PP) lub ze stali nierdzewnej. Przewody aluminiowe ulegają szybkiej korozji. |
| Typ wentylatora | Zalecamy wybór wentylatorów w całości z tworzywa sztucznego o stopniu ochrony co najmniej IP44. |
| Konserwacja filtrów | Regularna kontrola tkaniny filtracyjnej jest w basenach kluczowa dla zachowania czystości wymiennika i ochrony wentylatora. |
Nasze spojrzenie eksperckie: Połączenie odpornej konstrukcji RECUBOX® X-POOL z odpowiednio dobranymi plastikowymi wentylatorami stanowi technicznie najczystsze rozwiązanie dla nowoczesnych basenów. Taka konfiguracja obniża koszty, ponieważ eliminuje potrzebę stosowania niezwykle drogich wentylatorów przemysłowych dla przemysłu chemicznego.
Uwaga: Powyższe informacje przedstawiają zalecaną praktykę techniczną producenta służącą wydłużeniu żywotności komponentów. Ostateczny dobór wentylatorów powinien zawsze odpowiadać projektowi instalacji wentylacyjnej oraz przewidywanemu stężeniu substancji chemicznych w konkretnym obiekcie.
Jakie przewody wybrać do wentylacji basenowej?
Wybór materiału instalacji wentylacyjnej w przypadku basenu jest tak samo ważny jak sama rekuperacja. Agresywne środowisko zawierające chlor w połączeniu z wysoką wilgotnością może zniszczyć źle dobrane przewody w ciągu kilku miesięcy.
Dlaczego należy unikać aluminium i tanich przewodów „flexi”?
Powszechnie stosowane aluminiowe przewody elastyczne (tzw. Alu-flexi, Sono-flexi) są całkowicie nieodpowiednie do hal basenowych. Opary chloru powodują szybką oksydację aluminium, co objawia się powstawaniem białego proszku, a następnie perforacją ścianki przewodu.
Uwaga na nieszczelności: Gdy tylko pojawi się korozja przewodów, system traci równowagę ciśnień, wzrasta wilgotność w konstrukcji budynku i pojawia się ryzyko powstawania pleśni w pobliżu nieszczelnych odcinków instalacji.
Zalecane materiały dla RECUBOX® X-POOL
Do długotrwałej i niezawodnej pracy wentylacji basenowej zalecamy stosowanie materiałów naturalnie odpornych na korozję:
| Przewody z tworzywa sztucznego (PVC / PP) | Idealny wybór do basenów. Gładkie przewody z tworzywa są w 100% odporne na chlor i wilgoć oraz charakteryzują się minimalnymi stratami ciśnienia. |
| Przewody ze stali nierdzewnej | Rozwiązanie premium o ekstremalnej odporności mechanicznej. Odpowiednie do designerskich, widocznych instalacji we wnętrzu hali. |
| Izolowane przewody EPE | Doskonałe do tras prowadzonych przez nieogrzewane przestrzenie. Spieniony polietylen nie nasiąka wodą i jest odporny chemicznie. |
Ważne: Spadek i odprowadzenie kondensatu
Grawitacja działa na Twoją korzyść:
Wszystkie poziome odcinki przewodów muszą być prowadzone ze spadkiem w kierunku jednostki RECUBOX® (minimalny spadek 1–2 %). Ponieważ RECUBOX® znajduje się w najniższym punkcie, cały kondensat zawierający związki chloru płynnie odpływa do wymiennika, a stamtąd bezpośrednio do odpływu. Dzięki temu zapobiegniesz tworzeniu się „kieszeni” ze stojącą wodą w przewodach.
Praktyczna wskazówka: Jeśli w niektórych miejscach musisz zastosować przewody elastyczne (np. do podłączenia króćców), wybieraj wyłącznie plastikowe przewody elastyczne lub przewody z wewnętrzną warstwą odporną na chemikalia. Dzięki temu unikniesz kosztownych napraw w sufitach podwieszanych w przyszłości.
Uwaga: Prawidłowy dobór materiału przewodów ma kluczowe znaczenie dla zachowania 12-letniej gwarancji na szczelność obudowy jednostki RECUBOX®. Niewłaściwe przewody mogą negatywnie wpłynąć na higienę całego systemu.
