RECUBOX® X-POOL HRV 800 – rekuperační box vzduchu pro bazény
Celoplastová varianta RECUBOXU®
Chemicky odolný RECUBOX® vhodný do bazénů
Absolutní odolnost vůči chlóru
Objemový průtok do 1000 m3/h.

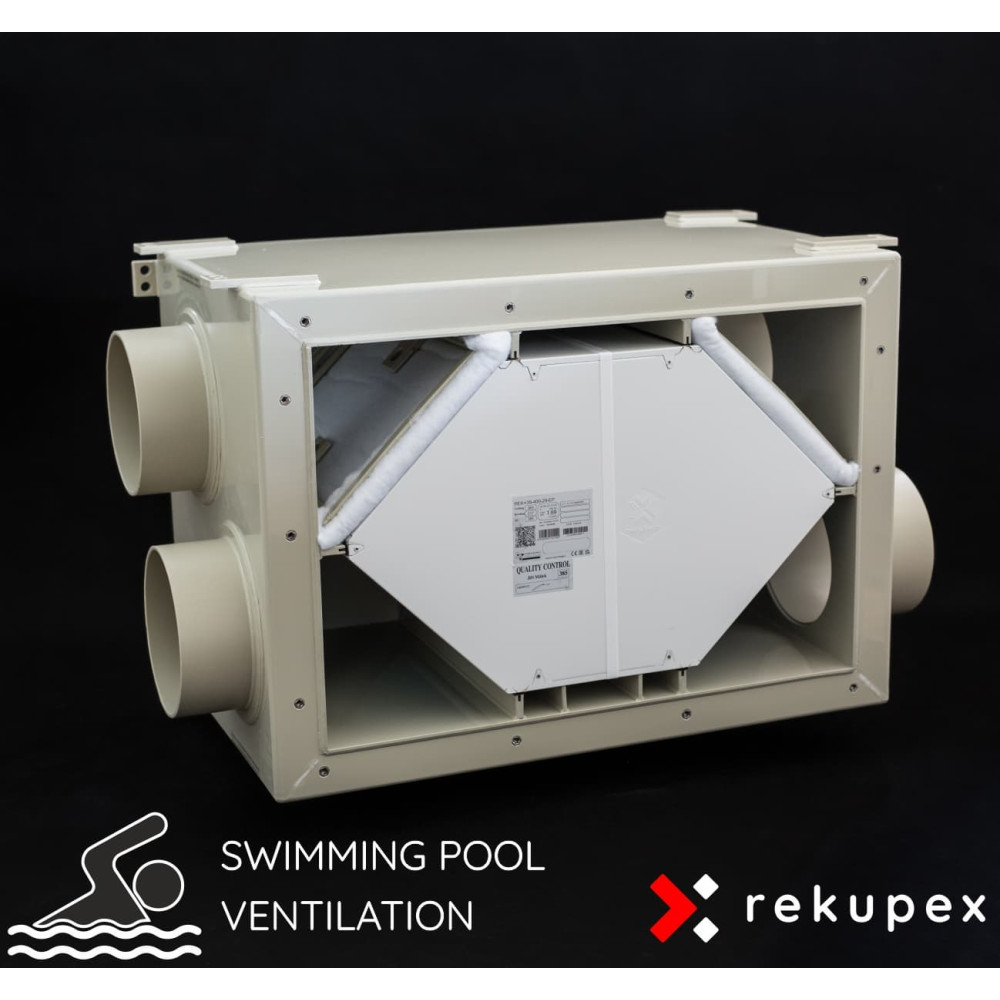

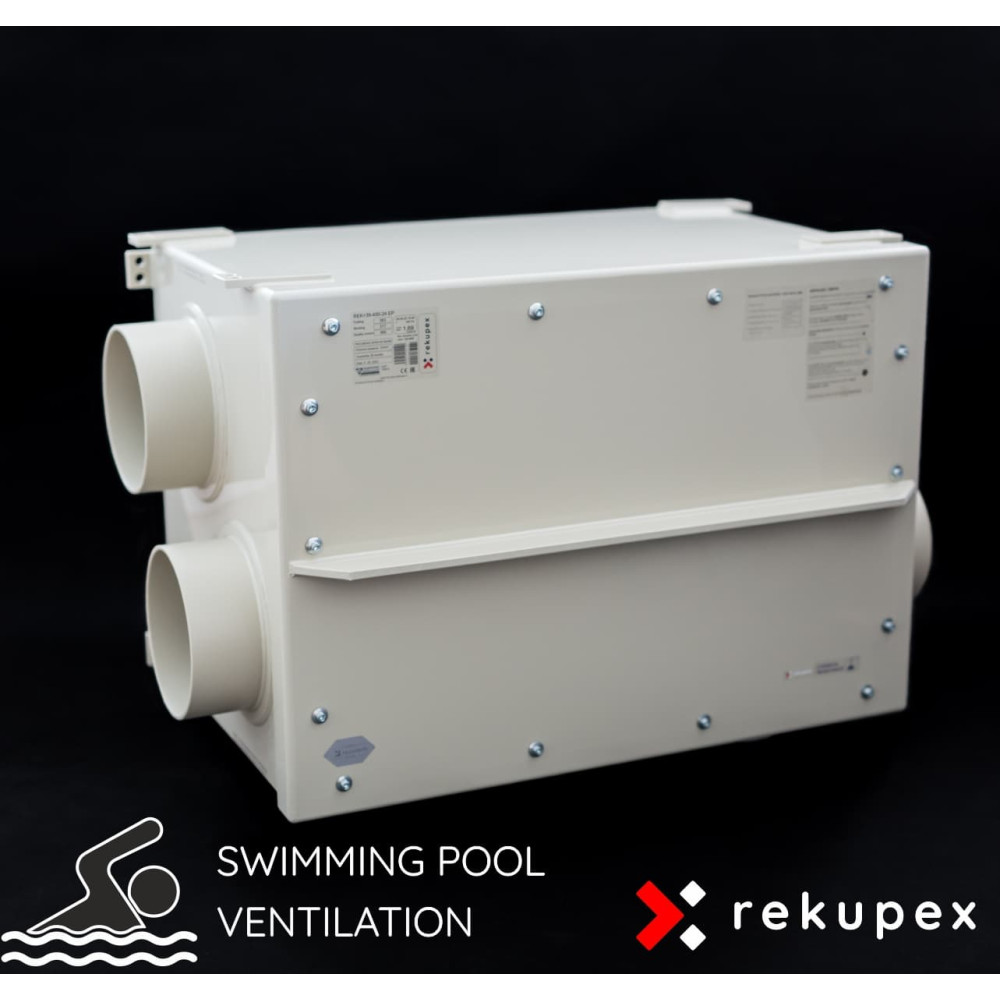

RECUBOX® X-POOL HRV 800
RECUBOX® X-POOL HRV 800 je profesionální plastový rekuperační modul navržený především pro větrání a zpětné získávání tepla v bazénech, wellness centrech, aquaparcích, lázních a dalších prostorech s vysokou vlhkostí.
Srdcem modulu je velkoplošný plastový protiproudý výměník ZERN HU-EX 366/800 s přestupními plochami z materiálu HPS. Použitý materiál je vhodný pro dlouhodobý provoz ve vlhkém bazénovém prostředí a není ohrožen korozí způsobenou kondenzátem nebo běžnými chlorovými výpary.
Proč zvolit RECUBOX® X-POOL HRV 800
- Navrženo speciálně pro bazény, wellness centra a trvale vlhké provozy
- Plastový protiproudý výměník ZERN bez rizika koroze přestupních ploch
- Vysoká teplotní účinnost přibližně 87,5–88 % při doporučeném průtoku
- Doporučený jmenovitý průtok přibližně 800 m³/h
- Robustní svařovaná konstrukce bez šroubů, nýtů a konstrukčních lepidel
- Snadné čištění a vysoký hygienický standard
- Jednoduchá instalace a snadný servis
- Vysoká variabilita provedení a umístění připojovacích hrdel
- Dlouhá životnost i při trvalém provozu ve vlhkém prostředí
Konstrukční a materiálové provedení
Celý plášť modulu, příruby, rámy filtrů, držáky a další konstrukční komponenty jsou vyrobeny z vysoce kvalitního polypropylenu (PP). Konstrukce je navržena bez zbytečných kovových částí s důrazem na maximální odolnost vůči vlhkosti, kondenzátu a bazénovému prostředí.
Materiál pláště je vysoce odolný vůči:
- trvale vysoké vzdušné vlhkosti,
- kondenzátu vznikajícímu při provozu bazénové rekuperace,
- chlorovým výparům v běžných bazénových koncentracích,
- solné mlze a korozivní vlhkosti,
- běžným čisticím a dezinfekčním prostředkům používaným v bazénových provozech.
Konstrukce využívá 100% svařované spoje. Modul neobsahuje běžné lepené konstrukční spoje, nýty ani zbytečné kovové spojovací prvky, které by mohly být při dlouhodobém působení vlhkosti ohroženy korozí nebo degradací.
Všechny důležité těsnicí prvky jsou řešeny mechanicky a jsou snadno vyměnitelné. Hladké vnitřní stěny usnadňují pravidelné čištění, kontrolu a hygienickou údržbu.
Důležité upozornění: RECUBOX® X-POOL HRV 800 je navržen především pro bazénové, wellness a podobné vlhké provozy. Plastový výměník ZERN HU-EX 366/800 je vhodný pro bazénové prostředí, ale není určen pro chemický průmysl s vysokými koncentracemi velmi agresivních kyselin, zásad, rozpouštědel nebo jiných silně reaktivních látek. Pro takové aplikace je nutné individuálně posoudit chemické složení odváděného vzduchu.
Díky své robustní konstrukci, vysoké kvalitě a maximální hygienické nezávadnosti jsou naše moduly RECUBOX® součástí řady projektů ČVUT, včetně unikátního systému S.A.W.E.R., který UCEEB vyvíjí pro získávání pitné vody ze vzduchu.
Tepelný výměník ZERN HU-EX 366/800
RECUBOX® X-POOL HRV 800 je vybaven velkoplošným plastovým protiproudým výměníkem ZERN HU-EX 366/800, který je vhodný pro dlouhodobý provoz při vysoké vlhkosti a v bazénovém prostředí.
Přestupní plochy výměníku jsou vyrobeny z materiálu HPS. Na rozdíl od běžných kovových výměníků proto nejsou přestupní plochy ohroženy klasickou korozí způsobenou kondenzátem, vysokou vlhkostí nebo běžnými chlorovými výpary.
- Plastové přestupní plochy z materiálu HPS
- Vysoká odolnost vůči trvalé vlhkosti a kondenzátu
- Vhodnost pro běžné bazénové prostředí
- Žádná koroze přestupních ploch
- Protiproudé uspořádání pro dosažení vysoké teplotní účinnosti
- Velká přestupní plocha optimalizovaná pro průtok kolem 800 m³/h
- Snadná kontrola, vyjmutí a čištění
Plastový protiproudý výměník ZERN HU-EX 366
Doporučený provozní průtok
Pro výměník ZERN HU-EX 366/800 doporučujeme provozní průtok přibližně 700–900 m³/h, přičemž optimální návrhový bod se nachází kolem 800 m³/h.
Při tomto průtoku lze podle výkonové charakteristiky výměníku očekávat přibližně:
- teplotní účinnost kolem 87,5–88 %,
- tlakovou ztrátu přibližně 135–165 Pa podle strany proudění,
- velmi dobrý kompromis mezi vzduchovým výkonem, účinností, hlučností a příkonem ventilátorů.
Při průtoku 1 000 m³/h je výměník stále použitelný, tlaková ztráta však dosahuje přibližně 185–200 Pa a teplotní účinnost klesá přibližně na 86,3 %.
Tento průtok proto doporučujeme považovat spíše za vyšší provozní hodnotu než za ideální trvalý návrhový bod. Při výběru ventilátorů je nutné zohlednit také tlakové ztráty filtrů, potrubí, distribučních prvků a dalších součástí celé vzduchotechnické soustavy.
| Provozní režim | Doporučený objemový průtok |
| Úsporný a tichý provoz | 600–750 m³/h |
| Doporučený jmenovitý průtok | cca 800 m³/h |
| Vyšší provozní průtok | 900–1 000 m³/h |
| Provoz nad 1 000 m³/h | Pouze při dostatečné tlakové rezervě ventilátorů a za předpokladu, že vyšší hlučnost a spotřeba energie nejsou problém. |
Doporučení RekupeX: Pro běžný trvalý provoz doporučujeme navrhovat modul na přibližně 800 m³/h. V tomto bodě nabízí výměník velmi dobrý poměr mezi vysokou účinností, tlakovou ztrátou a energetickou náročností ventilátorů.
Instalace a údržba
- Ventilátory nejsou součástí modulu – instalují se samostatně přímo do vzduchotechnického potrubí.
- Oddělená instalace ventilátorů umožňuje jejich vhodné umístění s ohledem na hlučnost, servis a prostorové možnosti technické místnosti.
- V případě potřeby lze ventilátory rychle vyměnit bez zásahu do samotného modulu RECUBOX®.
- Modul je navržen pro snadný servisní přístup, pravidelnou kontrolu a jednoduchou údržbu.
- Výměník lze z modulu vyjmout a podle potřeby zkontrolovat nebo vyčistit.
- Odvod kondenzátu musí být připojen k vhodnému sifonu a veden se správným spádem.
Plastová alternativa ke kovovým bazénovým jednotkám
Díky vlastnostem polypropylenu a plastového výměníku představuje RECUBOX® X-POOL HRV 800 atraktivní alternativu ke kovovým nebo celonerezovým bazénovým rekuperačním řešením.
Při dlouhodobém působení vysoké vlhkosti, kondenzátu a chlorových výparů mohou být kovové konstrukční části vystaveny postupné povrchové degradaci nebo korozi. Kvalitní polypropylenový plášť a plastové přestupní plochy výměníku si naproti tomu dlouhodobě zachovávají svou stabilitu a funkčnost.
Modul zároveň neobsahuje integrovanou složitou elektroniku ani ventilátory. Díky tomu může být celý systém navržen individuálně podle požadovaného průtoku, dispozičního řešení a potřeb konkrétní bazénové technologie.
Perfektní volba pro
- Soukromé vnitřní bazény
- Hotelové bazény a wellness centra
- Veřejné bazény a plavecká centra
- Aquaparky a vodní atrakce
- Lázně a rehabilitační centra
- Vířivkové a relaxační provozy
- Sauny a parní provozy, pokud odpovídají povolenému teplotnímu rozsahu výměníku a modulu
- Bazénové technické místnosti
- Odvlhčovací a větrací systémy bazénových hal
- Další trvale vlhké provozy bez výskytu vysoce agresivních chemických látek
Hlavní výhody modulů RECUBOX®
 |
Snadné vyjmutí výměníku Výměník lze z modulu vyjmout velmi snadno a rychle, což výrazně usnadňuje jeho pravidelnou kontrolu, údržbu a čištění. |
 |
Maximální hygiena Hladké vnitřní stěny a snadno přístupné komponenty umožňují důkladné čištění. To je důležité zejména v bazénových a wellness provozech s vysokými nároky na hygienu. |
 |
Mechanické utěsnění bez lepidel Výměník je utěsněn pomocí mechanicky upevněných těsnicích prvků bez použití nalepovacích těsnění, která mohou časem degradovat. Těsnění lze v případě potřeby snadno vyměnit. |
 |
Bez šroubů, nýtů a konstrukčních lepidel Plášť RECUBOX® je vyroben z polypropylenu pomocí technologie svařování horkým plynem. Výsledkem jsou pevné a těsné spoje bez rizika koroze běžných spojovacích prvků. |
 |
Individuálně navržené rozměry Modul lze konstrukčně přizpůsobit konkrétním prostorovým možnostem technické místnosti, požadovaným průměrům hrdel a způsobu instalace. |
 |
Navrženo pro výměník ZERN HU-EX 366/800 Vnitřní konstrukce, vedení vzduchu, uložení výměníku i servisní přístup jsou přizpůsobeny konkrétním rozměrům a vlastnostem plastového výměníku ZERN. |
 |
Výkon optimalizovaný pro bazénové aplikace Doporučený provozní rozsah přibližně 700–900 m³/h je vhodný pro menší a středně velké soukromé, hotelové a komerční bazénové instalace. |
 |
Maximální variabilita Umístění vstupních a výstupních hrdel lze nakonfigurovat podle konkrétní aplikace, vedení potrubí a prostorových možností technické místnosti. |
 |
Zrcadlové provedení Vybrané varianty jsou dostupné také v zrcadlovém provedení. Odvod kondenzátu je řešen závitovým připojením a jeho umístění se přizpůsobuje zvolené orientaci modulu. |
Další praktické výhody
Snadná instalace díky připraveným montážním prvkům a možnosti přizpůsobit konstrukci konkrétnímu způsobu zavěšení nebo uložení.
Velkoplošné filtry snižují rychlost proudění přes filtrační médium, prodlužují intervaly výměny a pomáhají omezit celkovou tlakovou ztrátu systému. V základním provedení je modul vybaven filtračním médiem třídy M5.
Samostatně instalované ventilátory umožňují zvolit výkon, regulaci a tlakovou rezervu přesně podle konkrétní vzduchotechnické soustavy.
100% BY-PASS může být podle konkrétního projektu řešen jako samostatný zkratový díl nebo jako integrovaná součást modulu s možností ovládání servopohonem.
Návrh ventilátorů
Ventilátory musí být navrženy nejen podle požadovaného objemového průtoku, ale také podle celkové tlakové ztráty celé vzduchotechnické soustavy.
Při výběru ventilátorů je nutné započítat zejména:
- tlakovou ztrátu výměníku ZERN HU-EX 366/800,
- tlakovou ztrátu filtrů v čistém i zaneseném stavu,
- tlakové ztráty potrubí a tvarovek,
- tlakové ztráty vyústek, mřížek a protidešťových žaluzií,
- případné dohřívače, klapky, tlumiče hluku a další příslušenství,
- potřebnou regulační a výkonovou rezervu.
Pro nominální provoz kolem 800 m³/h doporučujeme vybírat ventilátory s dostatečnou tlakovou rezervou nad samotnou tlakovou ztrátou výměníku. Konkrétní návrh závisí na délce a uspořádání potrubního systému.

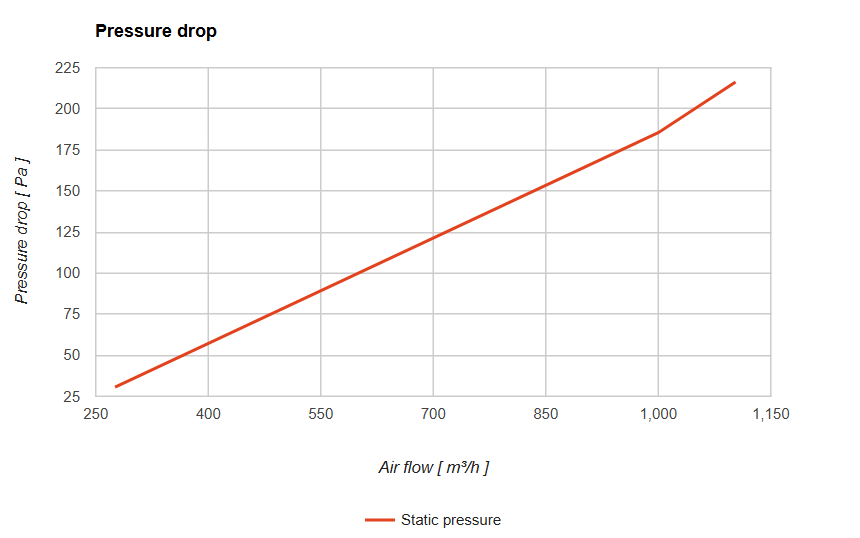

Graf tlakové ztráty
Graf závislosti tlakové ztráty PD [Pa] na objemovém průtoku AV [m³/h] – výměník ZERN HU-EX 366/800

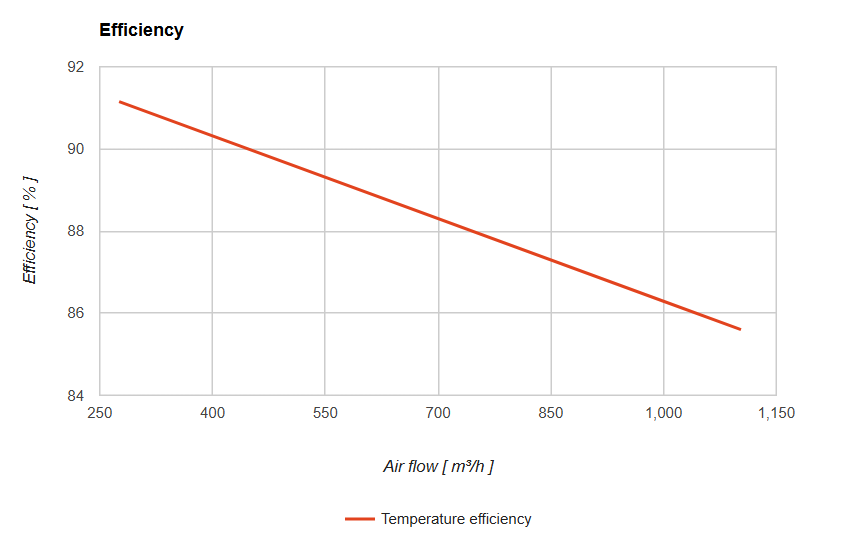

Graf teplotní účinnosti
Graf závislosti teplotní účinnosti EFF [%] na objemovém průtoku AV [m³/h] – výměník ZERN HU-EX 366/800
Při průtoku kolem 800 m³/h lze očekávat teplotní účinnost přibližně 87,5–88 %. Při zvýšení průtoku na 1 000 m³/h klesá účinnost přibližně na 86,3 %.

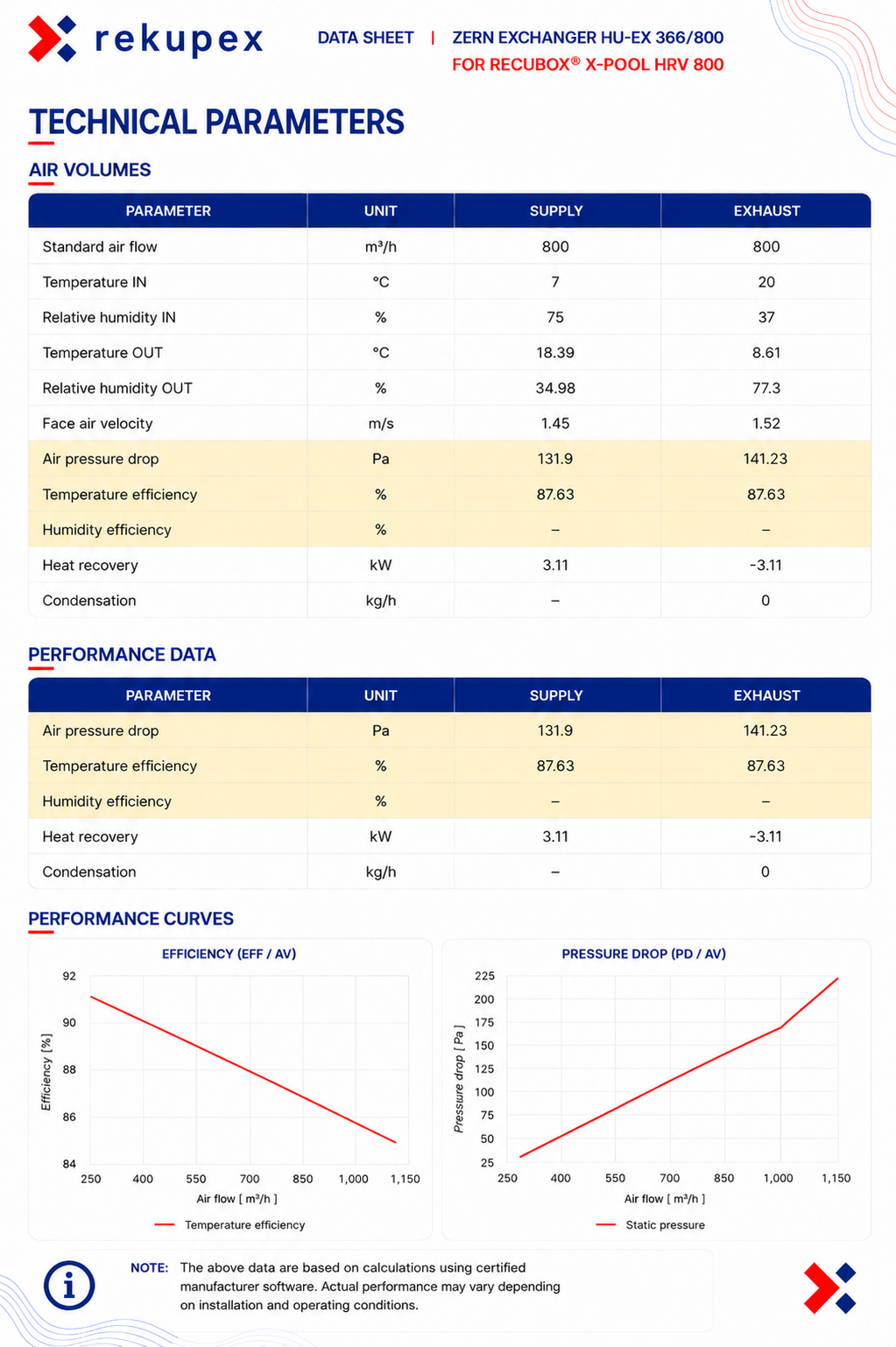

Datový list
Provozní údaje výměníku ZERN HU-EX 366/800 při průtoku 800 m³/h
Venkovní vzduch: 7 °C, relativní vlhkost 75 %. Vnitřní vzduch: 20 °C, relativní vlhkost 37 %.
Varianty umístění připojovacích hrdel
Výběr varianty probíhá během objednávkového procesu.
Pohled na RECUBOX® je zepředu při otevřených servisních dvířkách.
Uvedené rozměry jsou včetně izolace o tloušťce 50 mm a druhého pláště. Pokud by se rozměry změnily například kvůli větším připojovacím hrdlům nebo jiné technické úpravě, budeme vás po objednání informovat.
 |
A01 Výměník na široké vaničce, 4 hrdla do stran Rozměr: 551 (A) × 551 (B) × 992 (C) mm – šířka × výška × hloubka Nákres zobrazuje klasické i zrcadlové zapojení. |
 |
B01 Výměník na úzké vaničce, 4 hrdla do stran Rozměr: 551 (A) × 551 (B) × 992 (C) mm – šířka × výška × hloubka Nákres zobrazuje klasické i zrcadlové zapojení. |
 |
A02 Výměník na široké vaničce, 2 hrdla vzhůru a 2 hrdla do stran Rozměr: 551 (A) × 551 (B) × 992 (C) mm – šířka × výška × hloubka Nákres zobrazuje klasické i zrcadlové zapojení. |
 |
B02 Výměník na úzké vaničce, 2 hrdla vzhůru a 2 hrdla do stran Rozměr: 551 (A) × 551 (B) × 992 (C) mm – šířka × výška × hloubka Nákres zobrazuje klasické i zrcadlové zapojení. |
Servisní přístup a rozměry 100% BY-PASSU
 |
Servisní přístup – rozměr E Před servisními dvířky RECUBOXU® je nutné ponechat dostatečný prostor pro vysunutí výměníku z modulu. E = C − 60 mm Integrovaný 100% BY-PASS – rozměr F Integrovaný BY-PASS je umístěn za výměníkem a zvětšuje výslednou hloubku modulu podle konkrétní konfigurace. Přesný výsledný rozměr RECUBOXU® s integrovaným BY-PASSEM vám sdělíme podle vybrané konfigurace. BY-PASS otevírá obtokovou trasu čerstvého vzduchu kolem výměníku a současně uzavírá cestu přes výměník. |
Individuální výroba
RECUBOX® X-POOL HRV 800 je vyráběn podle zvolené konfigurace. Umístění hrdel, orientaci servisních dvířek, polohu odvodu kondenzátu, druh izolace a další konstrukční detaily lze upravit podle konkrétní instalace.
Pokud by zvolenou konfiguraci nebylo možné technicky realizovat nebo by bylo vhodnější jiné řešení, budeme vás před zahájením výroby kontaktovat.
Parametry
- Materiál
- SIMONA AlphaPLUS - POLYPROPYLEN
- Provozní teplota [°C]
- -20 .. +50
- Země původu
- CZ
- Nulové riziko koroze: Tento ventilátor nepřichází do styku s chlorem ani vlhkostí z bazénu, protože pracuje výhradně s venkovní vzdušinou.
- Volba: Pro tuto pozici postačuje standardní kvalitní potrubní ventilátor bez nutnosti speciální chemické odolnosti.
- Filtrační bariéra: Vzduch z bazénu prochází nejdříve přes filtrační textilii, která mechanicky zachytí aerosol (mikrokapičky vody s koncentrovaným chlorem).
- Kondenzační očista: V rekuperačním výměníku se vzduch ochladí a vlhkost zkondenzuje. Tato voda na sebe naváže plynný chlor a bezpečně jej odvede do odpadu.
- Výsledek: Ventilátor umístěný až za RECUBOXem pracuje s výrazně „pročištěným“ vzduchem, což chrání jeho motor i ložiska.
Jaké vybrat ventilátory pro větrání bazénu?
Výběr ventilátorů pro bazénové prostory je kritický kvůli vysoké vlhkosti a přítomnosti agresivního chloru. Při použití jednotky RECUBOX® X-POOL se však díky její konstrukci nároky na odolnost ventilátorů výrazně mění ve váš prospěch.
1. Ventilátor pro přívod vzduchu (čerstvý vzduch)
V této části systému je situace nejjednodušší. Přívodní ventilátor nasává čistý venkovní vzduch a tlačí jej přes rekuperátor do bazénové haly.
2. Ventilátor pro odtah vzduchu (odpadní vzduch)
Díky unikátní integraci s jednotkou RECUBOX® X-POOL je odtahový ventilátor chráněn způsobem, který zásadně prodlužuje jeho životnost:
Doporučení pro instalaci a údržbu
Klíčové pravidlo: RECUBOX® jako nejnižší bod systému
Pro správnou funkci musí být jednotka RECUBOX® instalována v nejnižším bodě vzduchotechnické trasy. Jen tak může potrubí přirozeně odvádět veškerý agresivní kondenzát s chlorem směrem do jednotky a následně do odpadu. Tím zabráníte hromadění vlhkosti u ventilátorů nebo v kritických spojích potrubí.
| Materiál potrubí | Pro odtahovou větev doporučujeme výhradně plastové (PVC/PP) nebo nerezové potrubí. Hliníkové potrubí podléhá rychlé korozi. |
| Typ ventilátoru | Doporučujeme volit ventilátory v celoplastovém provedení s krytím alespoň IP44. |
| Údržba filtrů | Pravidelná kontrola filtrační textilie je u bazénů klíčová pro zachování čistoty výměníku i ochrany ventilátoru. |
Náš odborný pohled: Kombinace odolné konstrukce RECUBOX® X-POOL a vhodně zvolených plastových ventilátorů představuje technicky nejčistší řešení pro moderní bazény. Tato konfigurace šetří náklady, protože eliminuje potřebu extrémně drahých průmyslových ventilátorů pro chemický průmysl.
Poznámka: Výše uvedené informace představují doporučenou technickou praxi výrobce pro prodloužení životnosti komponent. Konečný výběr ventilátorů by měl vždy odpovídat projektu VZT a předpokládané koncentraci chemických látek v konkrétním provozu.
Jaké potrubí zvolit pro bazénové větrání?
Volba materiálu vzduchotechnického rozvodu je u bazénu stejně důležitá jako samotná rekuperace. Agresivní prostředí s obsahem chloru v kombinaci s vysokou vlhkostí dokáže nevhodně zvolené potrubí zlikvidovat během několika měsíců.
Proč se vyhnout hliníku a levným "flexi" hadicím?
Běžně používané hliníkové ohebné hadice (tzv. Alu-flexi, Sono-flexi) jsou pro bazénové haly naprosto nevhodné. Chlorové výpary vyvolávají u hliníku rychlou oxidaci, která se projevuje vznikem bílého prášku a následným proděravěním stěny potrubí.
Pozor na netěsnosti: Jakmile dojde ke korozi potrubí, systém ztrácí rovnotlakost, zvyšuje se vlhkost v konstrukci objektu a hrozí vznik plísní v okolí netěsných rozvodů.
Doporučené materiály pro RECUBOX® X-POOL
Pro dlouhodobě spolehlivý provoz bazénové rekuperace doporučujeme používat materiály, které přirozeně odolávají korozi:
| Plastové potrubí (PVC / PP) | Ideální volba pro bazény. Hladké plastové potrubí je 100% odolné vůči chloru i vlhkosti a má minimální tlakové ztráty. |
| Nerezové potrubí | Prémiové řešení s extrémní mechanickou odolností. Vhodné pro designové přiznané rozvody v interiéru haly. |
| Izolované EPE potrubí | Výborné pro trasy vedoucí nevytápěnými prostory. Pěnový polyetylen je nenasákavý a chemicky imunní. |
Důležité: Spádování a odvod kondenzátu
Gravitace pracuje pro vás:
Všechny vodorovné trasy potrubí musí být spádovány směrem k jednotce RECUBOX® (minimální sklon 1–2 %). Protože je RECUBOX® umístěn v nejnižším bodě, veškerý kondenzát obsahující chlorové sloučeniny plynule odtéká do výměníku a odtud přímo do odpadu. Tím zabráníte tvoření "kapes" se stojatou vodou v potrubí.
Praktický tip: Pokud musíte v některých místech použít ohebné potrubí (např. pro dopojení hrdel), volte výhradně plastové ohebné hadice nebo hadice s vnitřní vrstvou odolnou vůči chemikáliím. Vyhnete se tak budoucím nákladným opravám v podhledech.
Poznámka: Správná volba materiálu potrubí je klíčová pro zachování 12leté záruky na těsnost pláště jednotky RECUBOX®. Nevhodné potrubí může negativně ovlivnit hygienu celého systému.
