RECUBOX® X-POOL HRV 800 – genindvindingsboks til svømmehaller
Helplast-variant af RECUBOX®
Kemikalieresistent RECUBOX® egnet til svømmehaller og pools
Absolut modstandsdygtighed over for klor
Volumenstrøm op til 1000 m³/h.
RECUBOX® X-POOL HRV 800

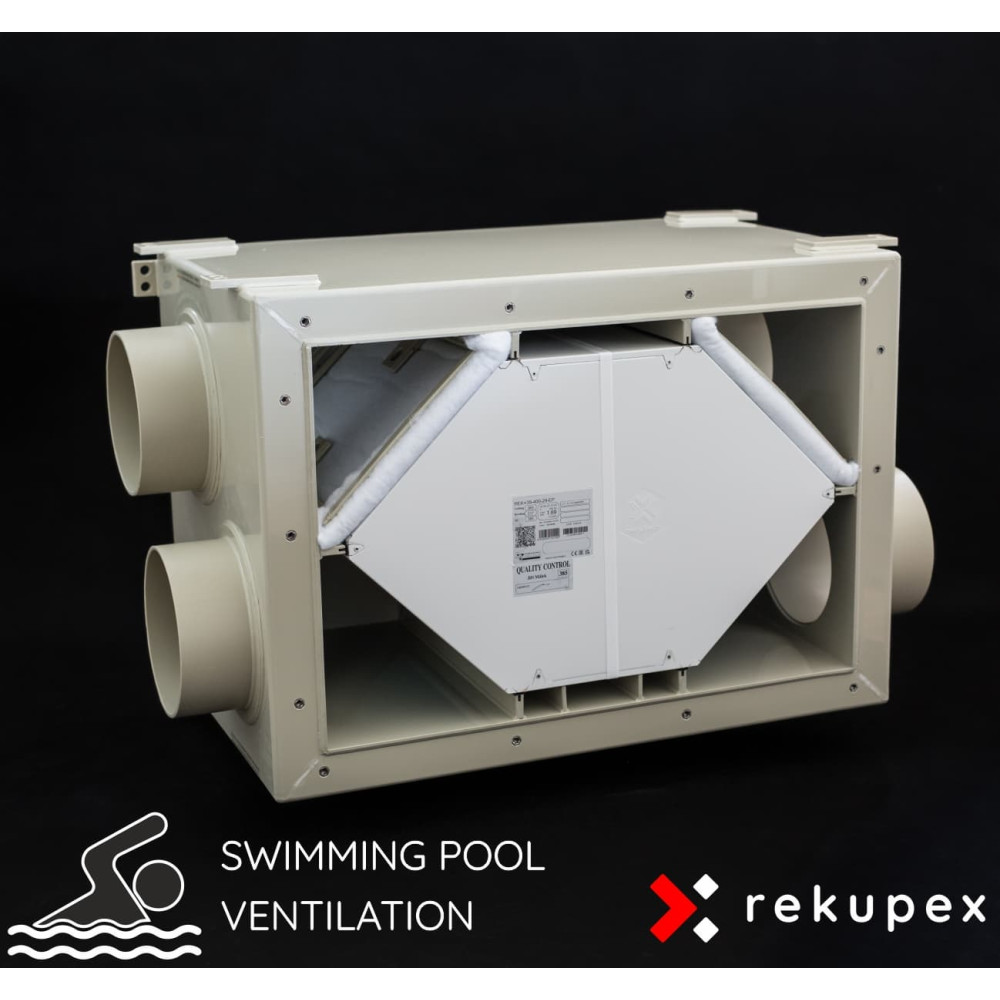

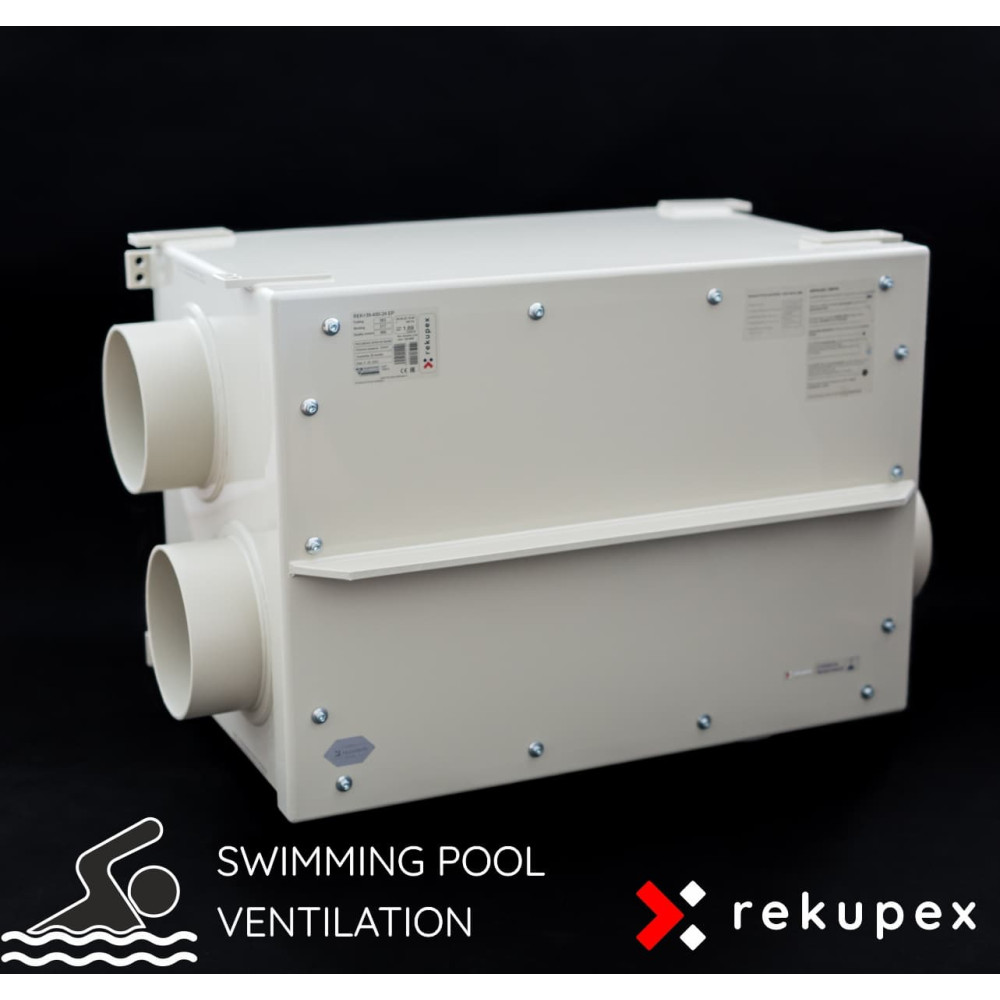

RECUBOX® X-POOL HRV 800 er et professionelt varmegenvindingsmodul i plast, primært designet til ventilation og varmegenvinding i swimmingpools, wellnesscentre, vandlande, spaområder og andre rum med høj luftfugtighed.
Hjertet i modulet er en stor plast-modstrømsvarmeveksler ZERN HU-EX 366/800 med overførselsflader lavet af HPS-materiale. Det anvendte materiale er velegnet til langvarig drift i et fugtigt poolmiljø og er ikke truet af korrosion forårsaget af kondens eller almindelige klordampe.
Hvorfor vælge RECUBOX® X-POOL HRV 800
- Designet specielt til swimmingpools, wellnesscentre og permanent fugtige miljøer
- Plast-modstrømsvarmeveksler ZERN uden risiko for korrosion af overførselsfladerne
- Høj termisk effektivitet på ca. 87,5–88 % ved den anbefalede flowhastighed
- Anbefalet nominel flowhastighed på ca. 800 m³/h
- Robust svejset konstruktion uden skruer, nitter og konstruktionslime
- Nem rengøring og høj hygiejnestandard
- Enkel installation og nem service
- Høj fleksibilitet i design og placering af tilslutningsstudser
- Lang levetid selv ved kontinuerlig drift i fugtige omgivelser
Konstruktion og materialer
Hele modulets kabinet, flanger, filterrammer, beslag og andre strukturelle komponenter er fremstillet af polypropylen (PP) af høj kvalitet. Konstruktionen er designet uden unødvendige metaldele med vægt på maksimal modstandsdygtighed over for fugt, kondens og poolmiljøet.
Kabinettets materiale er yderst modstandsdygtigt over for:
- permanent høj luftfugtighed,
- kondens dannet under drift af poolens varmegenvinding,
- klordampe i almindelige poolkoncentrationer,
- salttåge og ætsende fugt,
- almindelige rengørings- og desinfektionsmidler brugt i poolanlæg.
Konstruktionen anvender 100 % svejsede samlinger. Modulet indeholder ingen almindelige limede konstruktionssamlinger, nitter eller unødvendige metalbeslag, som kunne være i fare for korrosion eller nedbrydning ved langvarig udsættelse for fugt.
Alle vigtige tætningselementer er mekanisk udformet og er lette at udskifte. Glatte indervægge letter regelmæssig rengøring, inspektion og hygiejnisk vedligeholdelse.
Vigtig bemærkning: RECUBOX® X-POOL HRV 800 er primært designet til swimmingpools, wellness og lignende fugtige miljøer. Plastvarmeveksleren ZERN HU-EX 366/800 er velegnet til poolmiljøer, men er ikke beregnet til den kemiske industri med høje koncentrationer af meget aggressive syrer, baser, opløsningsmidler eller andre stærkt reaktive stoffer. Til sådanne anvendelser er det nødvendigt individuelt at vurdere den kemiske sammensætning af afkastluften.
Takket være deres robuste konstruktion, høje kvalitet og maksimale hygiejnesikkerhed er vores RECUBOX®-moduler en del af en række projekter på ČVUT (Tjekkiets Tekniske Universitet), herunder det unikke S.A.W.E.R.-system, som UCEEB udvikler til udvinding af drikkevand fra luften.
Varmeveksler ZERN HU-EX 366/800
RECUBOX® X-POOL HRV 800 er udstyret med en stor plast-modstrømsvarmeveksler ZERN HU-EX 366/800, som er velegnet til langvarig drift ved høj luftfugtighed og i poolmiljøer.
Varmevekslerens overførselsflader er fremstillet af HPS-materiale. I modsætning til konventionelle metalvarmevekslere er overførselsfladerne derfor ikke truet af klassisk korrosion forårsaget af kondens, høj luftfugtighed eller almindelige klordampe.
- Plastoverførselsflader af HPS-materiale
- Høj modstandsdygtighed over for permanent fugt og kondens
- Egnethed til det almindelige poolmiljø
- Ingen korrosion af overførselsflader
- Modstrømskonfiguration for at opnå høj termisk effektivitet
- Stort overførselsareal optimeret til en volumenstrøm på omkring 800 m³/h
- Nem inspektion, afmontering og rengøring
Plast-modstrømsvarmeveksler ZERN HU-EX 366
Anbefalet driftsvolumenstrøm
Til varmeveksleren ZERN HU-EX 366/800 anbefaler vi en driftsvolumenstrøm på ca. 700–900 m³/h, hvor det optimale designpunkt ligger omkring 800 m³/h.
Ved denne volumenstrøm kan der ifølge varmevekslerens ydelseskarakteristik forventes ca.:
- termisk effektivitet omkring 87,5–88 %,
- tryktab på ca. 135–165 Pa afhængigt af flowretningen,
- et meget godt kompromis mellem luftkapacitet, effektivitet, støjniveau og ventilatorernes strømforbrug.
Ved en volumenstrøm på 1 000 m³/h er varmeveksleren stadig anvendelig, men tryktabet når ca. 185–200 Pa, og den termiske effektivitet falder til ca. 86,3 %.
Vi anbefaler derfor at betragte denne volumenstrøm som en højere driftsværdi snarere end et ideelt kontinuerligt designpunkt. Ved valg af ventilatorer er det også nødvendigt at tage højde for tryktab fra filtre, rørføring, fordelingselementer og andre komponenter i hele ventilationssystemet.
| Driftstilstand | Anbefalet volumenstrøm |
| Økonomisk og stille drift | 600–750 m³/h |
| Anbefalet nominel volumenstrøm | ca. 800 m³/h |
| Højere driftsvolumenstrøm | 900–1 000 m³/h |
| Drift over 1 000 m³/h | Kun med tilstrækkelig trykreserve fra ventilatorerne og forudsat, at højere støj og energiforbrug ikke er et problem. |
RekupeX's anbefaling: Til normal kontinuerlig drift anbefaler vi at designe modulet til ca. 800 m³/h. På dette punkt tilbyder varmeveksleren et meget godt forhold mellem høj effektivitet, tryktab og ventilatorernes energiforbrug.
Installation og vedligeholdelse
- Ventilatorer er ikke en del af modulet – de installeres separat direkte i ventilationskanalen.
- Separat installation af ventilatorer muliggør en passende placering med hensyn til støj, service og pladsmuligheder i teknikrummet.
- Efter behov kan ventilatorerne hurtigt udskiftes uden indgreb i selve RECUBOX®-modulet.
- Modulet er designet for nem serviceadgang, regelmæssig inspektion og enkel vedligeholdelse.
- Varmeveksleren kan tages ud af modulet og inspiceres eller rengøres efter behov.
- Kondensafløbet skal tilsluttes en passende vandlås og føres med korrekt fald.
Plastalternativ til metalpoolenheder
Takket være polypropylens og plastvarmevekslerens egenskaber udgør RECUBOX® X-POOL HRV 800 et attraktivt alternativ til varmegenvindingsløsninger i metal eller fuldt rustfrit stål til pools.
Ved langvarig udsættelse for høj luftfugtighed, kondens og klordampe kan metalliske strukturelle dele udsættes for gradvis overfladenedbrydning eller korrosion. Polypropylenkabinettet af høj kvalitet og varmevekslerens plastoverførselsflader bevarer derimod deres stabilitet og funktionalitet på lang sigt.
Modulet indeholder desuden hverken integreret kompleks elektronik eller ventilatorer. Dette gør det muligt at designe hele systemet individuelt i overensstemmelse med den ønskede volumenstrøm, den rumlige indretning og de specifikke behov for poolteknologien.
Det perfekte valg til
- Private indendørs swimmingpools
- Hotelpools og wellnesscentre
- Offentlige swimmingpools og svømmecentre
- Vandlande og vandattraktioner
- Spa og rehabiliteringscentre
- Boblebade og afslapningsområder
- Saunaer og dampbade, hvis de overholder varmevekslerens og modulets tilladte temperaturområde
- Teknikrum til swimmingpools
- Affugtnings- og ventilationssystemer til poolhaller
- Andre permanent fugtige miljøer uden forekomst af meget aggressive kemikalier
De vigtigste fordele ved RECUBOX®-moduler
 |
Nem udtagning af varmeveksleren Varmeveksleren kan tages ud af modulet meget nemt og hurtigt, hvilket gør regelmæssig inspektion, vedligeholdelse og rengøring meget lettere. |
 |
Maksimal hygiejne Glatte indervægge og let tilgængelige komponenter muliggør grundig rengøring. Dette er især vigtigt i pool- og wellnessmiljøer med høje hygiejnekrav. |
 |
Mekanisk tætning uden lim Varmeveksleren er forseglet med mekanisk fastgjorte tætningselementer uden brug af klæbende tætninger, der kan nedbrydes over tid. Tætningen kan nemt udskiftes ved behov. |
 |
Uden skruer, nitter og konstruktionslime RECUBOX®-kabinettet er lavet af polypropylen ved hjælp af varmgassvejseteknologi. Resultatet er stærke og tætte samlinger uden risiko for korrosion af konventionelle fastgørelseselementer. |
 |
Individuelt designede dimensioner Modulet kan tilpasses strukturelt til de specifikke pladsmæssige begrænsninger i teknikrummet, de krævede studsdiametre og installationsmetoden. |
 |
Designet til ZERN HU-EX 366/800 varmeveksler Den interne konstruktion, luftføringen, varmevekslerens leje og serviceadgangen er skræddersyet til ZERN-plastvarmevekslerens specifikke dimensioner og egenskaber. |
 |
Ydelse optimeret til poolapplikationer Det anbefalede driftsområde på ca. 700–900 m³/h er velegnet til små og mellemstore private, hotel- og kommercielle poolinstallationer. |
 |
Maksimal variabilitet Placeringen af indløbs- og udløbsstudserne kan konfigureres i henhold til den specifikke applikation, rørføring og teknikrummets muligheder. |
 |
Spejlvendt udførelse Udvalgte varianter fås også i et spejlvendt design. Kondensafløbet håndteres med en gevindtilslutning, og dets placering tilpasses den valgte orientering af modulet. |
Andre praktiske fordele
Nem installation takket være forberedte monteringsdele og muligheden for at tilpasse konstruktionen til en bestemt ophængnings- eller opstillingsmetode.
Filtre med stort overfladeareal reducerer strømningshastigheden gennem filtermediet, forlænger udskiftningsintervallerne og hjælper med at begrænse systemets samlede tryktab. I basisversionen er modulet udstyret med filtermedie af klasse M5.
Separat installerede ventilatorer gør det muligt at vælge kapacitet, regulering og trykreserve nøjagtigt i overensstemmelse med det specifikke ventilationssystem.
100% BY-PASS kan, afhængigt af det specifikke projekt, udføres som en separat bypass-del eller som en integreret del af modulet med mulighed for servomotorstyring.
Dimensionering af ventilatorer
Ventilatorerne skal dimensioneres ikke kun ud fra den ønskede volumenstrøm, men også ud fra det samlede tryktab for hele ventilationssystemet.
Når man vælger ventilatorer, er det især vigtigt at medregne:
- tryktab for ZERN HU-EX 366/800 varmeveksleren,
- tryktab for filtre i ren og tilsmudset tilstand,
- tryktab for kanaler og fittings,
- tryktab for riste, armaturer og jalousispjæld,
- eventuelle eftervarmeflader, spjæld, lyddæmpere og andet tilbehør,
- den nødvendige regulerings- og effektreserve.
Til nominel drift omkring 800 m³/h anbefaler vi at vælge ventilatorer med tilstrækkelig trykreserve over selve varmevekslerens tryktab. Det specifikke design afhænger af rørsystemets længde og layout.
Graf over tryktab
Graf over afhængigheden af tryktabet PD [Pa] af volumenstrømmen AV [m³/h] – varmeveksler ZERN HU-EX 366/800
Graf over termisk effektivitet
Graf over afhængigheden af den termiske effektivitet EFF [%] af volumenstrømmen AV [m³/h] – varmeveksler ZERN HU-EX 366/800
Ved en volumenstrøm på ca. 800 m³/h kan der forventes en termisk effektivitet på ca. 87,5–88 %. Ved at øge volumenstrømmen til 1 000 m³/h falder effektiviteten til ca. 86,3 %.
Datablad
Driftsdata for varmeveksler ZERN HU-EX 366/800 ved en volumenstrøm på 800 m³/h
Udeluft: 7 °C, relativ luftfugtighed 75 %. Indeluft: 20 °C, relativ luftfugtighed 37 %.
Varianter af placering af tilslutningsstudser
Valget af variant sker under bestillingsprocessen.
Set forfra på RECUBOX® med åbne servicedøre.
De angivne dimensioner er inklusive 50 mm isolering og den ydre kappe. Hvis dimensionerne ændres på grund af for eksempel større tilslutningsstudser eller en anden teknisk justering, vil vi informere dig efter bestillingen.
 |
A01 Varmeveksler på en bred bakke, 4 studser til siderne Dimension: 551 (A) × 551 (B) × 992 (C) mm – bredde × højde × dybde Tegningen viser den klassiske og den spejlvendte tilslutning. |
 |
B01 Varmeveksler på en smal bakke, 4 studser til siderne Dimension: 551 (A) × 551 (B) × 992 (C) mm – bredde × højde × dybde Tegningen viser den klassiske og den spejlvendte tilslutning. |
 |
A02 Varmeveksler på en bred bakke, 2 studser opad og 2 studser til siderne Dimension: 551 (A) × 551 (B) × 992 (C) mm – bredde × højde × dybde Tegningen viser den klassiske og den spejlvendte tilslutning. |
 |
B02 Varmeveksler på en smal bakke, 2 studser opad og 2 studser til siderne Dimension: 551 (A) × 551 (B) × 992 (C) mm – bredde × højde × dybde Tegningen viser den klassiske og den spejlvendte tilslutning. |
Serviceadgang og dimensioner for 100% BY-PASS
 |
Serviceadgang – dimension E Foran RECUBOX®-servicedørene skal der være tilstrækkelig plads til at trække varmeveksleren ud af modulet. E = C − 60 mm Integreret 100% BY-PASS – dimension F Det integrerede BY-PASS er placeret bag varmeveksleren og øger den resulterende dybde af modulet afhængigt af den specifikke konfiguration. Den nøjagtige resulterende dimension af RECUBOX® med integreret BY-PASS vil blive meddelt dig i henhold til den valgte konfiguration. BY-PASS åbner en omløbsvej for frisk luft uden om varmeveksleren og lukker samtidig stien gennem varmeveksleren. |
Individuel produktion
RECUBOX® X-POOL HRV 800 fremstilles i overensstemmelse med den valgte konfiguration. Placeringen af studserne, orienteringen af servicedøren, placeringen af kondensafløbet, typen af isolering og andre konstruktionsdetaljer kan tilpasses til den specifikke installation.
Hvis den valgte konfiguration ikke er teknisk mulig, eller hvis en anden løsning vil være mere hensigtsmæssig, vil vi kontakte dig inden produktionen påbegyndes.
Produktinformation
- Materiale
- SIMONA AlphaPLUS - POLYPROPYLEN
- Driftstemperatur [°C]
- -20 .. +80
- Oprindelsesland
- Tjekkiet
- Ingen risiko for korrosion: Denne ventilator kommer ikke i kontakt med klor eller fugt fra poolen, fordi den udelukkende arbejder med udeluft.
- Valg: Til denne position er en standard kvalitetskanalventilator tilstrækkelig uden behov for særlig kemisk modstandsdygtighed.
- Filtreringsbarriere: Luften fra poolen passerer først gennem filtertekstil, som mekanisk opfanger aerosol (mikrodråber af vand med koncentreret klor).
- Kondensationsrensning: I varmegenvindingsveksleren afkøles luften, og fugten kondenserer. Dette vand binder gasformigt klor og leder det sikkert bort til afløbet.
- Resultat: Ventilatoren placeret først efter RECUBOX arbejder med markant “renset” luft, hvilket beskytter dens motor og lejer.
Hvilke ventilatorer skal man vælge til ventilation af swimmingpool i kombination med RECUBOX® X-POOL?
Hvilke ventilatorer skal man vælge til ventilation af swimmingpool?
Valget af ventilatorer til poolområder er kritisk på grund af den høje luftfugtighed og tilstedeværelsen af aggressiv klor. Ved brug af enheden RECUBOX® X-POOL ændrer kravene til ventilatorernes modstandsdygtighed sig dog markant til din fordel takket være dens konstruktion.
1. Ventilator til tilluft (frisk luft)
I denne del af systemet er situationen den enkleste. Tilluftsventilatoren suger ren udeluft ind og presser den gennem varmegenvindingsenheden ind i svømmehallen.
2. Ventilator til udsugning (afkastluft)
Takket være den unikke integration med enheden RECUBOX® X-POOL er udsugningsventilatoren beskyttet på en måde, som væsentligt forlænger dens levetid:
Anbefalinger til installation og vedligeholdelse
Nøgleregel: RECUBOX® som systemets laveste punkt
For korrekt funktion skal RECUBOX®-enheden installeres på systemets laveste punkt i ventilationsruten. Kun på den måde kan kanalsystemet naturligt aflede alt aggressivt kondensat med klor mod enheden og derefter til afløbet. Dermed forhindres fugtophobning ved ventilatorerne eller i kritiske samlinger i kanalsystemet.
| Kanalmateriale | Til udsugningsgrenen anbefaler vi udelukkende plastkanaler (PVC/PP) eller rustfri stålkanaler. Aluminiumskanaler er udsat for hurtig korrosion. |
| Ventilatortype | Vi anbefaler at vælge ventilatorer i fuld plastudførelse med kapslingsklasse på mindst IP44. |
| Filtervedligeholdelse | Regelmæssig kontrol af filtertekstilet er afgørende ved swimmingpools for at bevare vekslerens renhed og ventilatorens beskyttelse. |
Vores faglige vurdering: Kombinationen af den robuste konstruktion i RECUBOX® X-POOL og korrekt valgte plastventilatorer repræsenterer den teknisk reneste løsning til moderne swimmingpools. Denne konfiguration sparer omkostninger, da den eliminerer behovet for ekstremt dyre industriventilatorer til kemisk industri.
Bemærkning: Ovenstående oplysninger udgør producentens anbefalede tekniske praksis for at forlænge komponenternes levetid. Det endelige valg af ventilatorer bør altid svare til ventilationsprojektet og den forventede koncentration af kemiske stoffer i det konkrete anlæg.
Hvilke kanaler skal man vælge til ventilation af swimmingpool?
Valget af materiale til ventilationskanaler er ved en swimmingpool lige så vigtigt som selve varmegenvindingssystemet. Et aggressivt miljø med klor kombineret med høj luftfugtighed kan ødelægge forkert valgte kanaler i løbet af få måneder.
Hvorfor undgå aluminium og billige “flexi”-slanger?
Almindeligt anvendte fleksible aluminiumsslanger (såkaldte Alu-flexi, Sono-flexi) er fuldstændig uegnede til svømmehaller. Klordampe forårsager hurtig oxidation af aluminium, hvilket viser sig ved dannelse af hvidt pulver og efterfølgende gennemtæring af kanalvæggen.
Pas på utætheder: Så snart der opstår korrosion i kanalerne, mister systemet sin trykbalance, fugten i bygningskonstruktionen øges, og der er risiko for skimmeldannelse omkring utætte kanalstrækninger.
Anbefalede materialer til RECUBOX® X-POOL
For en langsigtet pålidelig drift af poolventilation anbefaler vi at anvende materialer, der naturligt modstår korrosion:
| Plastkanaler (PVC / PP) | Det ideelle valg til swimmingpools. Glatte plastkanaler er 100% modstandsdygtige over for klor og fugt og har minimale tryktab. |
| Rustfri stålkanaler | En premiumløsning med ekstrem mekanisk modstandsdygtighed. Velegnet til synlige designkanaler i hallens interiør. |
| Isolerede EPE-kanaler | Fremragende til strækninger gennem uopvarmede rum. Skummet polyethylen optager ikke fugt og er kemisk inert. |
Vigtigt: Fald og kondensatafløb
Tyngdekraften arbejder for dig:
Alle vandrette kanalstrækninger skal lægges med fald mod RECUBOX®-enheden (minimumsfald 1–2 %). Da RECUBOX® er placeret i det laveste punkt, løber alt kondensat indeholdende klorforbindelser jævnt til veksleren og derfra direkte til afløbet. Dermed undgår du dannelse af “lommer” med stillestående vand i kanalerne.
Praktisk tip: Hvis du på nogle steder er nødt til at bruge fleksible kanaler (f.eks. til tilslutning af studse), så vælg udelukkende plastiske fleksible slanger eller slanger med en indvendig kemikalieresistent belægning. På den måde undgår du fremtidige dyre reparationer i nedhængte lofter.
Bemærk: Det korrekte valg af kanalernes materiale er afgørende for at bevare den 12-årige garanti på tætheden af RECUBOX®-enhedens kabinet. Uegnede kanaler kan påvirke hele systemets hygiejne negativt.
