RECUBOX® X-POOL HRV 800 – hővisszanyerő box uszodákhoz
A RECUBOX® teljesen műanyag változata
Vegyszerálló RECUBOX® uszodákhoz
Abszolút klórállóság
Térfogatáram 1000 m³/h-ig.

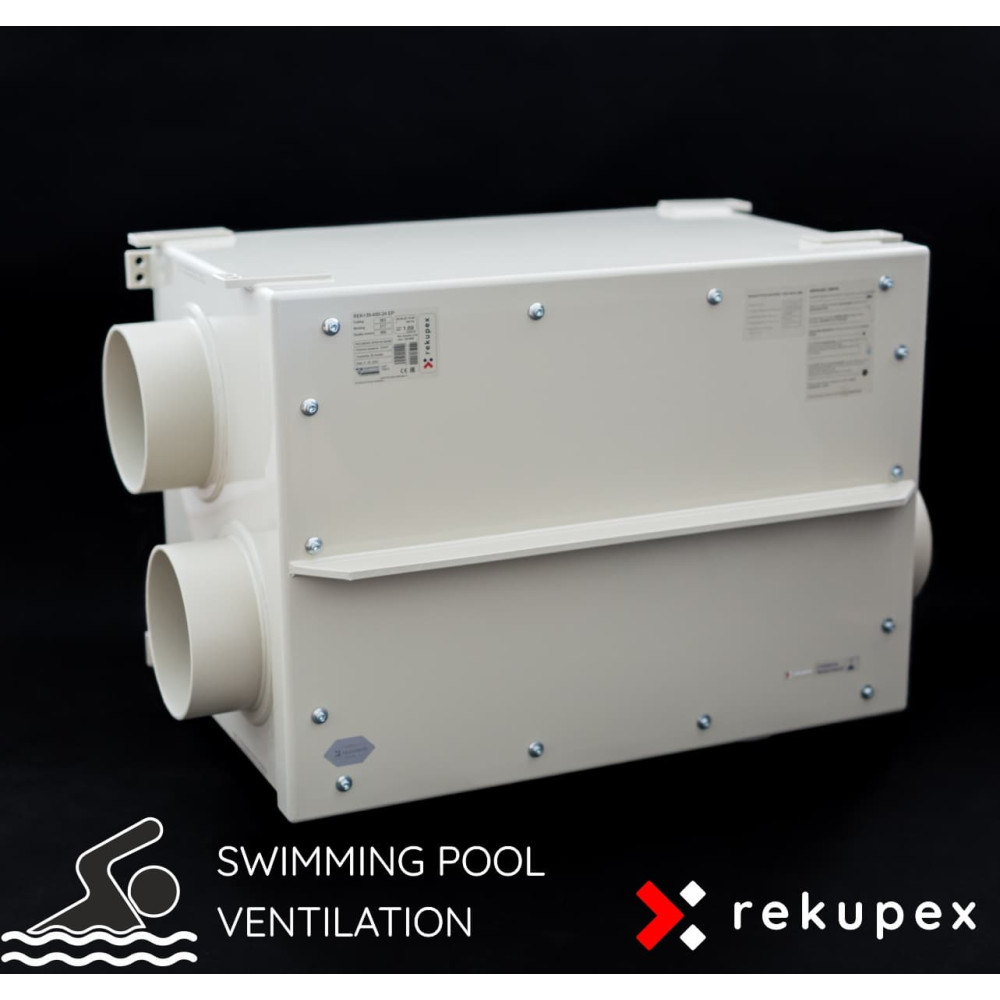

RECUBOX® X-POOL HRV 800
A RECUBOX® X-POOL HRV 800 egy professzionális műanyag hővisszanyerő modul, amelyet elsősorban szellőztetésre és hővisszanyerésre terveztek uszodákban, wellness központokban, akvaparkokban, gyógyfürdőkben és más magas páratartalmú helyiségekben.
A modul szíve egy nagy felületű, műanyag ellenáramú hőcserélő ZERN HU-EX 366/800, amelynek hőátadó felületei HPS anyagból készültek. A felhasznált anyag alkalmas a nedves uszodai környezetben való tartós üzemeltetésre, és nem fenyegeti a kondenzátum vagy a megszokott klórgőzök okozta korrózió.
Miért válassza a RECUBOX® X-POOL HRV 800-at
- Kifejezetten uszodákhoz, wellness központokhoz és tartósan nedves üzemi terekhez tervezve
- Műanyag ellenáramú ZERN hőcserélő a hőátadó felületek korróziójának kockázata nélkül
- Magas hőhatásfok, körülbelül 87,5–88 % az ajánlott átfolyásnál
- Ajánlott névleges térfogatáram kb. 800 m³/h
- Robusztus hegesztett konstrukció csavarok, szegecsek és szerkezeti ragasztók nélkül
- Könnyű tisztítás és magas higiéniai színvonal
- Egyszerű telepítés és könnyű szervizelés
- A csatlakozócsonkok kivitelének és elhelyezésének nagy variálhatósága
- Hosszú élettartam még nedves környezetben történő folyamatos üzemelés esetén is
Szerkezeti és anyagkialakítás
A modul teljes háza, a karimák, a szűrőkeretek, a tartók és egyéb szerkezeti komponensek kiváló minőségű polipropilénből (PP) készülnek. A konstrukció felesleges fém alkatrészek nélkül készült, a nedvességgel, kondenzátummal és az uszodai környezettel szembeni maximális ellenállásra helyezve a hangsúlyt.
A ház anyaga rendkívül ellenálló a következőkkel szemben:
- tartósan magas páratartalom,
- az uszodai hővisszanyerés működése során keletkező kondenzátum,
- klórgőzök a szokásos uszodai koncentrációkban,
- sóköd és korrozív nedvesség,
- az uszodákban használt általános tisztító- és fertőtlenítőszerek.
A konstrukció 100%-ban hegesztett kötéseket alkalmaz. A modul nem tartalmaz szokásos ragasztott szerkezeti kötéseket, szegecseket vagy felesleges fém kötőelemeket, amelyeket a nedvesség hosszú távú hatása miatt korrózió vagy degradáció fenyegetne.
Minden fontos tömítőelemet mechanikusan alakítottak ki, és könnyen cserélhetők. A sima belső falak megkönnyítik a rendszeres tisztítást, ellenőrzést és higiéniai karbantartást.
Fontos figyelmeztetés: A RECUBOX® X-POOL HRV 800-at elsősorban uszodai, wellness- és hasonló nedves terekhez tervezték. A ZERN HU-EX 366/800 műanyag hőcserélő alkalmas uszodai környezetbe, de nem vegyipari alkalmazásra készült, ahol nagyon agresszív savak, lúgok, oldószerek vagy más erősen reaktív anyagok magas koncentrációja van jelen. Ilyen alkalmazások esetén egyedileg kell értékelni az elszívott levegő kémiai összetételét.
Robusztus konstrukciójuknak, kiváló minőségüknek és maximális higiéniai biztonságuknak köszönhetően RECUBOX® moduljaink a ČVUT számos projektjének részét képezik, beleértve az egyedülálló S.A.W.E.R. rendszert, amelyet az UCEEB fejleszt a ivóvíz levegőből történő kinyerésére.

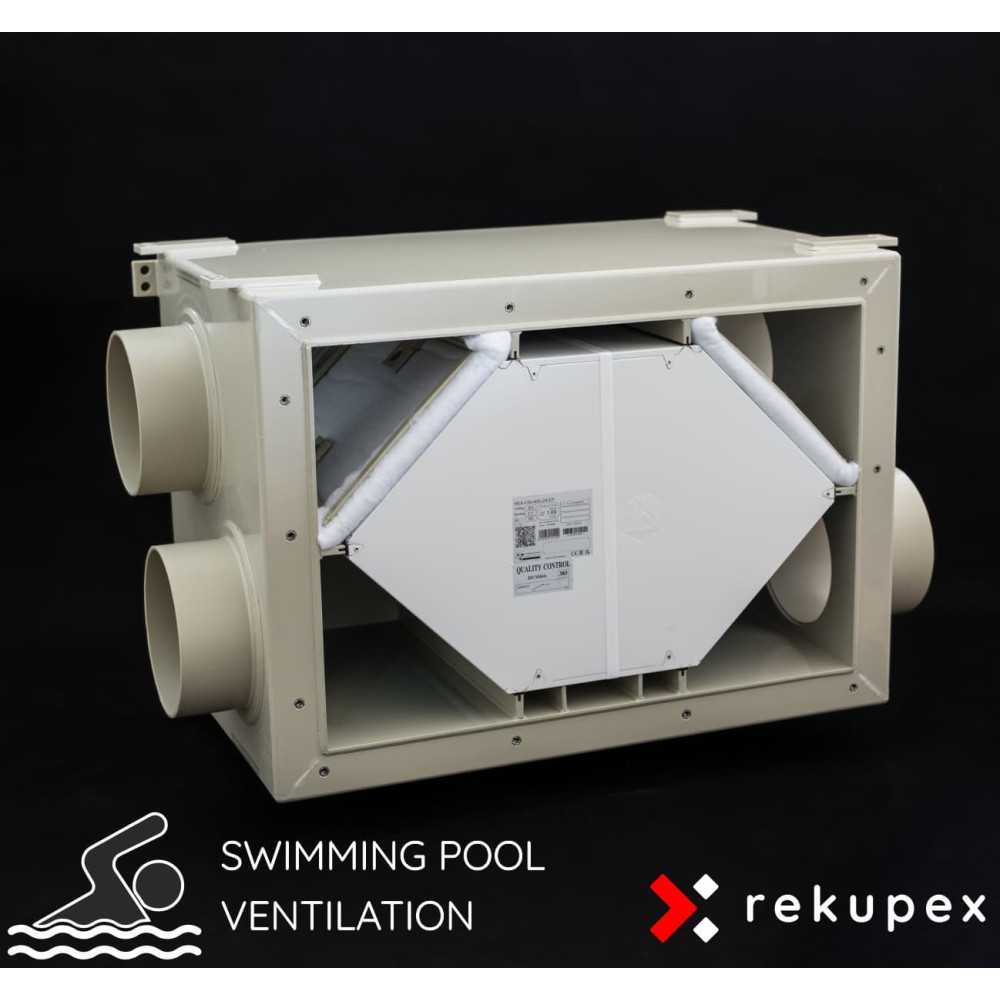

ZERN HU-EX 366/800 hőcserélő
A RECUBOX® X-POOL HRV 800 egy nagy felületű műanyag ellenáramú hőcserélővel (ZERN HU-EX 366/800) van felszerelve, amely alkalmas a magas páratartalom melletti és uszodai környezetben történő tartós üzemelésre.
A hőcserélő hőátadó felületei HPS anyagból készülnek. A hagyományos fém hőcserélőkkel ellentétben a hőátadó felületeket nem fenyegeti a kondenzátum, a magas páratartalom vagy a megszokott klórgőzök okozta klasszikus korrózió.
- Műanyag hőátadó felületek HPS anyagból
- Magas ellenállás a tartós nedvességgel és kondenzátummal szemben
- Alkalmasság a szokásos uszodai környezetbe
- Nincs korrózió a hőátadó felületeken
- Ellenáramú elrendezés a magas hőhatásfok elérése érdekében
- Nagy hőátadó felület kb. 800 m³/h térfogatáramra optimalizálva
- Könnyű ellenőrzés, eltávolítás és tisztítás
ZERN HU-EX 366 műanyag ellenáramú hőcserélő
Ajánlott üzemi térfogatáram
A ZERN HU-EX 366/800 hőcserélőhöz megközelítőleg 700–900 m³/h üzemi térfogatáramot javasolunk, míg az optimális tervezési pont 800 m³/h körül található.
Ennél a térfogatáramnál a hőcserélő teljesítményjelleggörbéje alapján megközelítőleg a következőkre lehet számítani:
- 87,5–88 % körüli hőhatásfok,
- kb. 135–165 Pa nyomásveszteség az áramlási oldaltól függően,
- nagyon jó kompromisszum a légszállítás, a hatásfok, a zajszint és a ventilátorok teljesítményfelvétele között.
1 000 m³/h térfogatáramnál a hőcserélő még használható, de a nyomásveszteség eléri a kb. 185–200 Pa értéket, a hőhatásfok pedig kb. 86,3 %-ra csökken.
Ezt a térfogatáramot ezért inkább magasabb üzemi értéknek javasoljuk tekinteni, mintsem ideális tartós tervezési pontnak. A ventilátorok kiválasztásakor figyelembe kell venni a szűrők, a csővezetékek, a elosztóelemek és a teljes légtechnikai rendszer egyéb komponenseinek nyomásveszteségét is.
| Üzemmód | Ajánlott térfogatáram |
| Energiatakarékos és csendes üzem | 600–750 m³/h |
| Ajánlott névleges térfogatáram | kb. 800 m³/h |
| Magasabb üzemi térfogatáram | 900–1 000 m³/h |
| Üzemelés 1 000 m³/h felett | Csak elegendő nyomástartalék rendelkező ventilátorok esetén, és feltéve, hogy a magasabb zajszint és energiafogyasztás nem jelent problémát. |
A RekupeX ajánlása: Általános tartós üzemeléshez a modult kb. 800 m³/h értékre javasoljuk tervezni. Ebben a pontban a hőcserélő nagyon jó arányt kínál a magas hatásfok, a nyomásveszteség és a ventilátorok energiaigénye között.
Telepítés és karbantartás
- A ventilátorok nem képezik a modul részét – külön, közvetlenül a légtechnikai csővezetékbe kerülnek beszerelésre.
- A ventilátorok külön történő telepítése lehetővé teszi azok megfelelő elhelyezését a gépészeti helyiség zajszintjének, szervizelhetőségének és helyigényének figyelembevételével.
- Szükség esetén a ventilátorok gyorsan cserélhetők anélkül, hogy magába a RECUBOX® modulba be kellene avatkozni.
- A modult könnyű szervizhozzáférésre, rendszeres ellenőrzésre és egyszerű karbantartásra tervezték.
- A hőcserélő kivehető a modulból, és szükség szerint ellenőrizhető vagy tisztítható.
- A kondenzvíz-elvezetést megfelelő szifonhoz kell csatlakoztatni, és megfelelő lejtéssel kell elvezetni.
Műanyag alternatíva a fémből készült uszodai egységekhez
A polipropilén és a műanyag hőcserélő tulajdonságainak köszönhetően a RECUBOX® X-POOL HRV 800 vonzó alternatívát jelent a fémből vagy teljesen rozsdamentes acélból készült uszodai hővisszanyerő megoldásokkal szemben.
Magas páratartalom, kondenzátum és klórgőzök hosszas hatása esetén a fém szerkezeti elemek felületi degradációnak vagy korróziónak lehetnek kitéve. Ezzel szemben a kiváló minőségű polipropilén ház és a hőcserélő műanyag hőátadó felületei hosszú távon megőrzik stabilitásukat és funkcionalitásukat.
A modul nem tartalmaz integrált, bonyolult elektronikát vagy ventilátorokat sem. Ennek köszönhetően a teljes rendszer egyedileg, a kívánt térfogatáramnak, a helyiség adottságainak és az adott uszodatechnológiai igényeknek megfelelően tervezhető meg.
Tökéletes választás a következőkhöz:
- Magán beltéri uszodák
- Szállodai uszodák és wellness központok
- Publikus uszodák és úszócsarnokok
- Akvaparkok és vízi attrakciók
- Gyógyfürdők és rehabilitációs központok
- Pezsgőfürdős és relaxációs terek
- Szaunák és gőzkabinok, amennyiben megfelelnek a hőcserélő és a modul megengedett hőmérséklet-tartományának
- Uszodatechnikai gépészeti helyiségek
- Uszodacsarnokok párátlanító és szellőztető rendszerei
- Egyéb tartósan nedves terek erősen agresszív vegyszerek jelenléte nélkül
A RECUBOX® modulok fő előnyei
 |
A hőcserélő könnyű kivétele A hőcserélő nagyon egyszerűen és gyorsan kivehető a modulból, ami jelentősen megkönnyíti annak rendszeres ellenőrzését, karbantartását és tisztítását. |
 |
Maximális higiénia A sima belső falak és a könnyen hozzáférhető alkatrészek alapos tisztítást tesznek lehetővé. Ez különösen fontos a magas higiéniai követelményeket támasztó uszodai és wellness környezetben. |
 |
Mechanikus tömítés ragasztók nélkül A hőcserélő mechanikusan rögzített tömítőelemekkel van tömítve, ragasztott tömítések használata nélkül, amelyek idővel elhasználódhatnának. A tömítés szükség esetén könnyen cserélhető. |
 |
Csavarok, szegecsek és szerkezeti ragasztók nélkül A RECUBOX® ház polipropilénből készül, forrógázos hegesztési technológiával. Az eredmény szilárd és tömör kötés, a hagyományos kötőelemek korróziójának kockázata nélkül. |
 |
Egyedileg tervezett méretek A modul szerkezetileg hozzáigazítható a gépészeti helyiség konkrét helyadottságaihoz, a kívánt csonkátmérőkhöz és a telepítés módjához. |
 |
A ZERN HU-EX 366/800 hőcserélőhöz tervezve A belső szerkezet, a levegővezetés, a hőcserélő rögzítése és a szervizhozzáférés a ZERN műanyag hőcserélő konkrét méreteihez és tulajdonságaihoz igazodik. |
 |
Uszodai alkalmazásokra optimalizált teljesítmény A kb. 700–900 m³/h ajánlott üzemi tartomány alkalmas kisebb és közepes méretű magán-, szállodai és ticssorolású kereskedelmi uszodai berendezésekhez. |
 |
Maximális variálhatóság A be- és kilépő csonkok elhelyezése a konkrét alkalmazáshoz, a csővezetéshez és a gépészeti helyiség lehetőségeihez konfigurálható. |
 |
Tükrözött kivitel Egyes változatok tükrözött kivitelben is elérhetők. A kondenzvíz-elvezetés menetcsatlakozással van megoldva, és elhelyezkedése igazodik a modul választott tájolásához. |
További praktikus előnyök
Könnyű telepítés az előkészített szerelőelemeknek és a konstrukciónak a konkrét felfüggesztési vagy elhelyezési módhoz való igazítási lehetőségének köszönhetően.
A nagy felületű szűrők csökkentik az áramlási sebességet a szűrőanyagon keresztül, meghosszabbítják a csereintervallumokat, és segítenek korlátozni a rendszer teljes nyomásveszteségét. Alapkiépítésben a modul M5 osztályú szűrőanyaggal van felszerelve.
A külön telepített ventilátorok lehetővé teszik a teljesítmény, a szabályozás és a nyomástartalék pontos megválasztását az adott légtechnikai rendszernek megfelelően.
A 100% BY-PASS a konkrét projekttől függően külön megkerülő elemként vagy a modulba integrált alkatrészként is megoldható, állítómotoros vezérlési lehetőséggel.
A ventilátorok méretezése
A ventilátorokat nemcsak a kívánt térfogatáram alapján kell méretezni, hanem a teljes légtechnikai rendszer teljes nyomásvesztesége alapján is.
A ventilátorok kiválasztásakor különösen a következőket kell beleszámítani:
- a ZERN HU-EX 366/800 hőcserélő nyomásveszteségét,
- a szűrők nyomásveszteségét tiszta és elszennyeződött állapotban,
- a csővezetékek és idomok nyomásveszteségét,
- a befúvók, rácsok és esővédő zsaluk nyomásveszteségét,
- az esetleges utófűtőket, csappantyúkat, hangcsillapítókat és egyéb tartozékokat,
- a szükséges szabályozási és teljesítménytartalékot.
A kb. 800 m³/h névleges üzemeléshez olyan ventilátorok kiválasztását javasoljuk, amelyek a hőcserélő saját nyomásveszteségén felül elegendő nyomástartalékkal rendelkeznek. A konkrét méretezés a csőtrendszer hosszától és elrendezésétől függ.
Nyomásveszteségi grafikon
A PD [Pa] nyomásveszteség függése az AV [m³/h] térfogatáramtól – ZERN HU-EX 366/800 hőcserélő
Hőhatásfok grafikon
Az EFF [%] hőhatásfok függése az AV [m³/h] térfogatáramtól – ZERN HU-EX 366/800 hőcserélő
800 m³/h körüli térfogatáramnál kb. 87,5–88 %-os hőhatásfok várható. A térfogatáram 1 000 m³/h-ra történő növelésekor a hatásfok kb. 86,3 %-ra csökken.
Adatlap
A ZERN HU-EX 366/800 hőcserélő üzemi adatai 800 m³/h térfogatáramnál
Kültéri levegő: 7 °C, relatív páratartalom 75 %. Beltéri levegő: 20 °C, relatív páratartalom 37 %.
A csatlakozócsonkok elhelyezési változatai
A változat kiválasztása a megrendelési folyamat során történik.
A RECUBOX®-ra való rálátás szemből, nyitott szervizajtók mellett értendő.
A megadott méretek tartalmazzák az 50 mm vastag szigetelést és a második héjat. Amennyiben a méretek például nagyobb csatlakozócsonkok vagy más műszaki módosítás miatt változnának, a megrendelés után tájékoztatjuk Önt.
 |
A01 Hőcserélő széles tálcán, 4 csonk oldalra Méret: 551 (A) × 551 (B) × 992 (C) mm – szélesség × magasság × mélység A rajz a klasszikus és a tükrözött csatlakozást is ábrázolja. |
 |
B01 Hőcserélő keskeny tálcán, 4 csonk oldalra Méret: 551 (A) × 551 (B) × 992 (C) mm – szélesség × magasság × mélység A rajz a klasszikus és a tükrözött csatlakozást is ábrázolja. |
 |
A02 Hőcserélő széles tálcán, 2 csonk felfelé és 2 csonk oldalra Méret: 551 (A) × 551 (B) × 992 (C) mm – szélesség × magasság × mélység A rajz a klasszikus és a tükrözött csatlakozást is ábrázolja. |
 |
B02 Hőcserélő keskeny tálcán, 2 csonk felfelé és 2 csonk oldalra Méret: 551 (A) × 551 (B) × 992 (C) mm – szélesség × magasság × mélység A rajz a klasszikus és a tükrözött csatlakozást is ábrázolja. |
Szervizhozzáférés és a 100%-os BY-PASS méretei
 |
Szervizhozzáférés – E méret A RECUBOX® szervizajtaja előtt elegendő helyet kell hagyni a hőcserélő modulból történő kihúzásához. E = C − 60 mm Integrált 100% BY-PASS – F méret Az integrált BY-PASS a hőcserélő mögött található, és a konkrét konfigurációtól függően növeli a modul végső mélységét. Az integrált BY-PASS-szal felszerelt RECUBOX® pontos végső méretét a választott konfiguráció alapján közöljük Önnel. A BY-PASS megnyitja a friss levegő megkerülő útvonalát a hőcserélő körül, és ezzel egyidejűleg lezárja a hőcserélőn keresztüli utat. |
Egyedi gyártás
A RECUBOX® X-POOL HRV 800 a választott konfiguráció szerint készül. A csonkok elhelyezése, a szervizajtó tájolása, a kondenzvíz-elvezetés helye, a szigetelés típusa és az egyéb szerkezeti részletek a konkrét telepítésnek megfelelően módosíthatók.
Amennyiben a választott konfigurációt technikailag nem lehet megvalósítani, vagy más megoldás lenne megfelelőbb, a gyártás megkezdése előtt felvesszük Önnel a kapcsolatot.
Adatlap
- Anyag
- SIMONA AlphaPLUS - POLYPROPYLEN
- Üzemi hőmérséklet [°C]
- -20 .. +80
- Származási ország
- CZ
- Nincs korróziós kockázat: Ez a ventilátor nem érintkezik klórral vagy medencepárával, mivel kizárólag külső levegővel dolgozik.
- Választás: Ehhez a pozícióhoz elegendő egy szabványos, jó minőségű csőventilátor, speciális vegyi ellenállóság nélkül.
- Szűrési akadály: A medencéből érkező levegő először egy szűrő textílián halad át, amely mechanikusan felfogja az aeroszolt (koncentrált klórt tartalmazó víz mikrocseppeket).
- Kondenzációs tisztítás: A hővisszanyerő cserélőben a levegő lehűl, és a nedvesség lecsapódik. Ez a víz megköti a gáz halmazállapotú klórt, és biztonságosan a lefolyóba vezeti.
- Eredmény: A csak a RECUBOX után elhelyezett ventilátor jelentősen „megtisztított” levegővel dolgozik, ami védi a motorját és a csapágyait.
Milyen ventilátorokat válasszunk medencetéri szellőzéshez?
A ventilátorok kiválasztása medencetéri helyiségekhez a magas páratartalom és az agresszív klór jelenléte miatt kritikus jelentőségű. A RECUBOX® X-POOL egység használata esetén azonban a készülék kialakításának köszönhetően a ventilátorok ellenállóságával szembeni követelmények jelentősen az Ön javára változnak.
1. Ventilátor a befújt levegőhöz (friss levegő)
A rendszer ezen részében a helyzet a legegyszerűbb. A befúvó ventilátor tiszta külső levegőt szív be, és azt a hővisszanyerőn keresztül a medencetérbe nyomja.
2. Ventilátor az elszívott levegőhöz (elhasznált levegő)
A RECUBOX® X-POOL egységgel való egyedi integrációnak köszönhetően az elszívó ventilátor olyan módon védett, amely jelentősen meghosszabbítja az élettartamát:
Telepítési és karbantartási ajánlások
Kulcsszabály: a RECUBOX® legyen a rendszer legalacsonyabb pontja
A megfelelő működéshez a RECUBOX® egységet a légtechnikai útvonal legalacsonyabb pontjára kell telepíteni. Csak így képes a csőhálózat természetes módon az összes agresszív, klórt tartalmazó kondenzátumot az egység felé, majd onnan a lefolyóba vezetni. Így megelőzhető a nedvesség felhalmozódása a ventilátoroknál vagy a kritikus csőkötéseknél.
| Csőanyag | Az elszívó ághoz kizárólag műanyag (PVC/PP) vagy rozsdamentes acél csővezeték használatát javasoljuk. Az alumínium csővezeték gyors korróziónak van kitéve. |
| Ventilátortípus | Javasoljuk, hogy teljes egészében műanyag kivitelű ventilátorokat válasszon, legalább IP44 védettséggel. |
| Szűrőkarbantartás | A szűrő textília rendszeres ellenőrzése medencéknél kulcsfontosságú a hőcserélő tisztaságának és a ventilátor védelmének megőrzéséhez. |
Szakmai véleményünk: A RECUBOX® X-POOL ellenálló kialakításának és a megfelelően kiválasztott műanyag ventilátoroknak a kombinációja jelenti a műszakilag legtisztább megoldást a modern medencék számára. Ez a konfiguráció költséget takarít meg, mivel feleslegessé teszi a vegyipar számára készült rendkívül drága ipari ventilátorok használatát.
Megjegyzés: A fenti információk a gyártó által javasolt műszaki gyakorlatot jelentik az alkatrészek élettartamának meghosszabbítása érdekében. A ventilátorok végleges kiválasztásának mindig összhangban kell lennie a légtechnikai tervvel és az adott létesítményben várható vegyi anyag koncentrációjával.
Milyen csővezetéket válasszunk medencetéri szellőzéshez?
A légtechnikai csőhálózat anyagának megválasztása medencénél ugyanolyan fontos, mint maga a hővisszanyerő rendszer. A klórtartalmú agresszív környezet magas páratartalommal párosulva néhány hónap alatt tönkreteheti a nem megfelelően kiválasztott csővezetéket.
Miért kell kerülni az alumíniumot és az olcsó „flexi” tömlőket?
A gyakran használt alumínium flexibilis csövek (úgynevezett Alu-flexi, Sono-flexi) medenceterekhez teljesen alkalmatlanok. A klórgőzök gyors oxidációt idéznek elő az alumíniumnál, ami fehér por megjelenésével, majd a csőfal kilyukadásával jár.
Figyelem a tömítetlenségekre: Amint a csővezeték korróziónak indul, a rendszer elveszíti nyomásegyensúlyát, megnő a nedvesség az épület szerkezetében, és penészképződés veszélye áll fenn a szivárgó szakaszok környezetében.
Ajánlott anyagok a RECUBOX® X-POOL rendszerhez
A medencetéri hővisszanyerés hosszú távon megbízható működéséhez olyan anyagok használatát javasoljuk, amelyek természetüknél fogva ellenállnak a korróziónak:
| Műanyag csővezeték (PVC / PP) | Ideális választás medencékhez. A sima műanyag csővezeték 100%-ban ellenáll a klórnak és a nedvességnek, és minimális nyomásveszteséggel működik. |
| Rozsdamentes acél csővezeték | Prémium megoldás rendkívüli mechanikai ellenállással. Alkalmas látványos, szabadon vezetett belső csőhálózatokhoz a medencetérben. |
| Szigetelt EPE csővezeték | Kiváló választás fűtetlen helyiségeken átvezetett szakaszokhoz. A habosított polietilén nem szívja fel a nedvességet és vegyileg ellenálló. |
Fontos: Lejtés és kondenzátum-elvezetés
A gravitáció az Ön oldalán áll:
Minden vízszintes csőszakaszt a RECUBOX® egység felé kell lejtetni (minimális lejtés 1–2%). Mivel a RECUBOX® a legalacsonyabb ponton helyezkedik el, az összes klórvegyületet tartalmazó kondenzátum folyamatosan a hőcserélőbe, onnan pedig közvetlenül a lefolyóba távozik. Ez megakadályozza az állóvizet tartalmazó „zsebek” kialakulását a csővezetékben.
Gyakorlati tipp: Ha bizonyos helyeken rugalmas csővezetéket kell alkalmaznia (például csonkok csatlakoztatásához), kizárólag műanyag flexibilis tömlőket vagy vegyszerálló belső réteggel ellátott tömlőket válasszon. Így elkerülheti a későbbi költséges javításokat az álmennyezetekben.
Megjegyzés: A csővezeték anyagának helyes megválasztása kulcsfontosságú a RECUBOX® egység burkolatának tömörségére vonatkozó 12 éves garancia megőrzéséhez. A nem megfelelő csővezeték negatívan befolyásolhatja az egész rendszer higiéniáját.
