Ofrecemos una amplia gama de intercambiadores de calor entálpicos para la mayoría de las unidades de ventilación con recuperación de calor.
Si no encuentra el modelo adecuado, contáctenos – ¡estaremos encantados de ayudarle!
Unidad totalmente configurable y adaptada a sus necesidades ...
Producción de calidad en la República Checa ...
Rango de rendimiento: 0–480 m³/h ...
Elección entre 3 tipos de intercambiadores de calor a contracorriente ...
RekupeX - Sistema indestructible para una fiabilidad a largo plazo ...

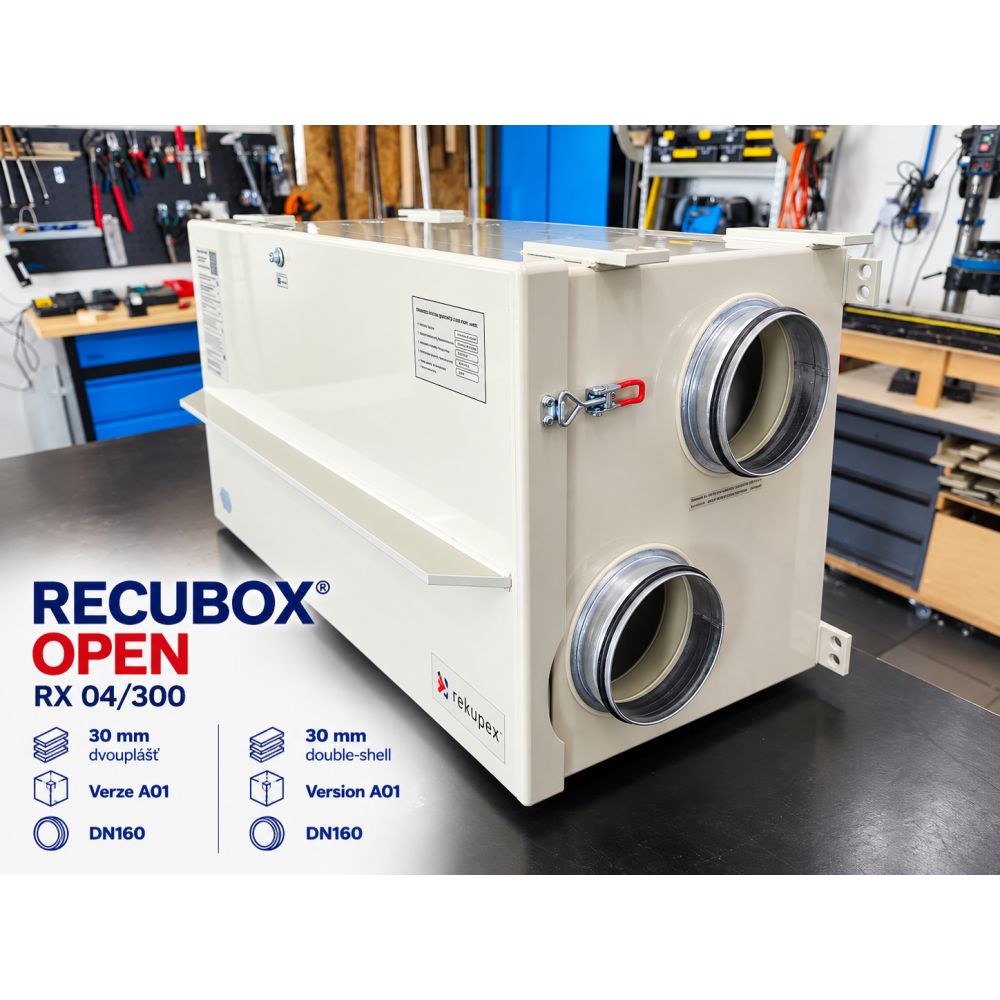

RECUBOX® OPEN representa una solución modular para sistemas de recuperación de calor con una gran flexibilidad en la configuración final del sistema de ventilación. A diferencia de las unidades compactas de recuperación de calor convencionales, los ventiladores no están integrados de forma fija en la carcasa del RECUBOX® – se instalan por separado directamente en los conductos, al igual que los demás elementos del sistema.
Gracias a ello, el rendimiento de los ventiladores, la regulación, la filtración, los silenciadores, los postcalentadores, las compuertas, el BY-PASS y otros accesorios pueden diseñarse exactamente según las necesidades de cada instalación. El resultado es una larga vida útil, un mantenimiento sencillo, una fácil sustitución de los distintos componentes y la posibilidad de ampliar o modernizar el sistema en el futuro.
Fabricamos los RECUBOX® íntegramente en la República Checa de acuerdo con los requisitos exactos de nuestros clientes. Utilizamos materiales de polipropileno de alta calidad de SIMONA AG y tecnología profesional de soldadura por gas caliente con equipos de Leister AG.
 |
 |
 |
Cada RECUBOX® se fabrica como un producto técnico cuidadosamente elaborado, con especial atención a la precisión, la estanqueidad, la larga vida útil y la posibilidad de adaptarlo a una instalación concreta.
La estanqueidad de la carcasa es fundamental para el funcionamiento eficiente del sistema de recuperación de calor. RECUBOX® está equipado con cierres robustos y ajustables que permiten regular con precisión la presión de la puerta de servicio contra la junta.
De este modo se limita la entrada no deseada de aire parásito y el sistema puede funcionar con la máxima eficiencia posible. Al mismo tiempo se mantiene un acceso rápido y cómodo para el mantenimiento tanto del intercambiador como del interior del RECUBOX®.
Gracias a su construcción robusta, alta calidad y seguridad higiénica, nuestros RECUBOX® forman parte de numerosos proyectos de la ČVUT, incluido el exclusivo sistema S.A.W.E.R., desarrollado por UCEEB para obtener agua potable del aire.
 |
Extracción sencilla del intercambiador El intercambiador puede extraerse del RECUBOX® de forma fácil y rápida, prácticamente con un solo movimiento. Esto facilita considerablemente su inspección periódica, mantenimiento y limpieza. |
 |
Máxima higiene El intercambiador extraíble permite limpiar a fondo tanto el propio intercambiador como todo el espacio interior del RECUBOX®. La construcción está diseñada haciendo especial hincapié en un mantenimiento sencillo y un alto nivel de higiene durante el funcionamiento. |
 |
Sellado mecánico del intercambiador El intercambiador se sella en el RECUBOX® mediante una junta insertada en una ranura, sin utilizar adhesivos ni las habituales cintas de sellado autoadhesivas. Por ello, el intercambiador puede extraerse y volver a instalarse fácilmente. La junta también puede sustituirse fácilmente cuando sea necesario. |
 |
Sin tornillos, remaches ni adhesivos estructurales La carcasa del RECUBOX® está fabricada con un único tipo de material mediante tecnología de soldadura por gas caliente. El resultado son uniones resistentes, homogéneas y estancas, sin riesgo de corrosión de los elementos de unión metálicos convencionales ni de degradación progresiva de las uniones estructurales pegadas. |
 |
Amplia gama de tamaños Los RECUBOX® se fabrican en una amplia variedad de dimensiones y versiones de rendimiento. Gracias a su construcción a medida, también es posible diseñar una solución adecuada para instalaciones con espacio limitado. |
 |
Diseñado para intercambiadores a contracorriente Los RECUBOX® OPEN están diseñados para una amplia gama de intercambiadores de calor a contracorriente y su construcción específica se adapta siempre al tipo de intercambiador instalado. |
 |
Amplio rango de rendimiento La gama constructiva RECUBOX® permite diseñar sistemas desde pequeñas aplicaciones residenciales hasta grandes instalaciones de ventilación con caudales del orden de miles de m³/h. |
 |
Posibilidad de conectar un ionizador En función de los requisitos de la instalación concreta, el sistema puede complementarse, por ejemplo, con un ionizador MALAPA IN03 u otros componentes de ventilación. |
 |
Máxima flexibilidad La posición de las conexiones de entrada y salida puede adaptarse al proyecto concreto, al recorrido de los conductos, al diámetro requerido y al espacio disponible en la sala técnica. |
 |
Versión en espejo La versión en espejo está disponible para todas las variantes adecuadas. El drenaje de condensados se realiza mediante una conexión roscada de 1/2" y, dependiendo de la versión concreta, puede prepararse en varias posiciones. |
Ofrecemos una garantía extraordinaria de 12 años sobre la estanqueidad de la carcasa de los RECUBOX®.
La carcasa está fabricada en polipropileno de alta calidad y unida mediante tecnología de soldadura por gas caliente, gracias a la cual se crean uniones homogéneas, resistentes y estables a largo plazo sin riesgo de corrosión ni de desprendimiento progresivo de las uniones estructurales.
A diferencia de las construcciones que utilizan uniones pegadas, remaches, cintas de sellado o combinaciones de diferentes materiales, RECUBOX® mantiene su estanqueidad al aire y resistencia mecánica incluso después de muchos años de funcionamiento.
 |
Instalación sencilla El montaje se facilita mediante elementos estructurales preparados y orificios para varillas roscadas. El método de suspensión o colocación puede adaptarse a la instalación concreta. |
 |
Filtros de gran superficie La gran superficie de filtración ayuda a reducir la velocidad del flujo a través del medio filtrante y limita la pérdida de presión. Los marcos de los filtros permiten además sustituir fácilmente el medio filtrante. En su versión básica, RECUBOX® está equipado con material filtrante de clase M5. |
 |

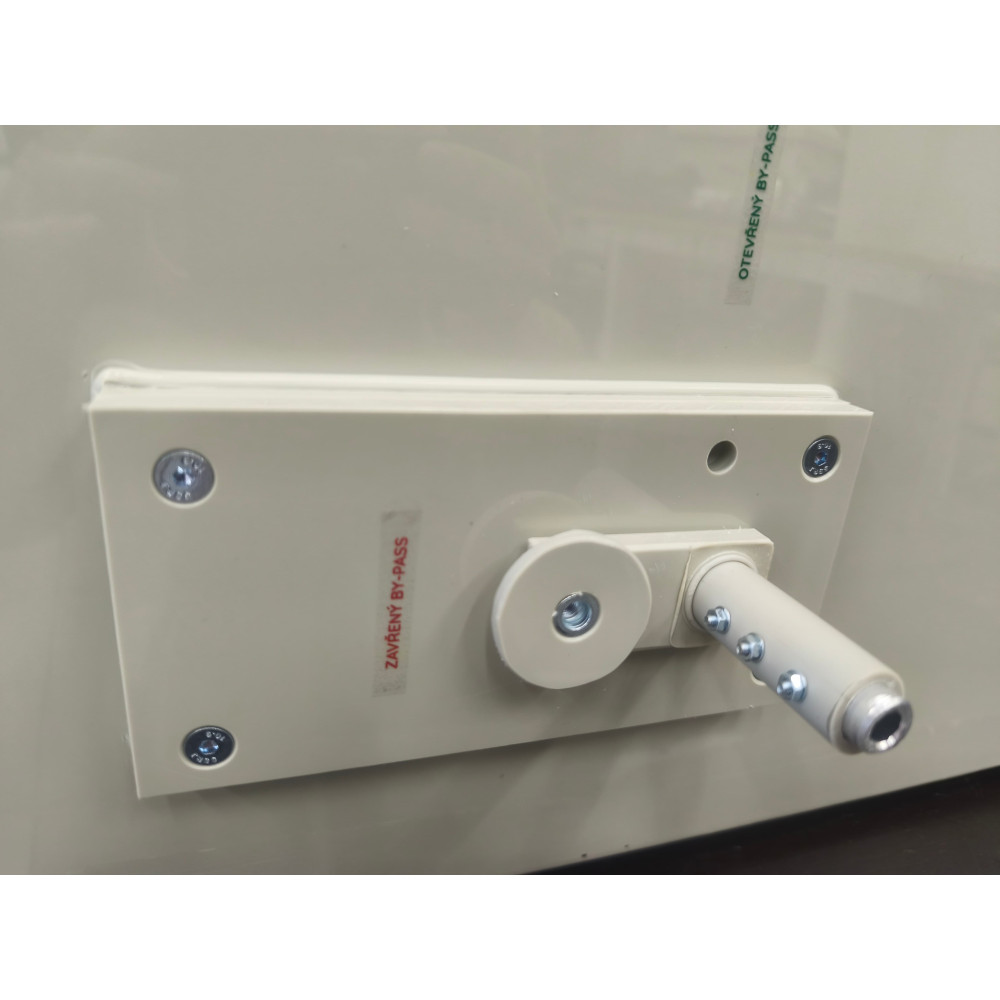

BY-PASS El BY-PASS está disponible como una pieza de derivación independiente o como una solución integrada con posibilidad de accionamiento manual o preparación para servomotor. El diámetro del eje del BY-PASS es de 14 mm. |
 |
RECUBOX® puede pedirse sin aislamiento térmico o con aislamiento de 30 o 50 mm de espesor. En la versión aislada, el aislamiento térmico queda herméticamente cerrado entre dos carcasas de polipropileno. Por ello, junto con el aislamiento se añade también una segunda carcasa de PP de 5 mm, que protege el aislamiento y crea un conjunto estructural compacto. |
.jpg)
 |
1. RECUTECH RSK+16-300-25 Intercambiador a contracorriente completamente de aluminio, fabricante checo. |
 |
2. RECUTECH RSF+16-300-H-F-29 Intercambiador a contracorriente con láminas HPS, fabricante checo. |
 |
3. ZERN ENGINEERING HU-EX6 366/300 Intercambiador a contracorriente con láminas HPS y carcasa HPS, fabricante ucraniano. |
La variante se selecciona durante el proceso de pedido.
Vista frontal del RECUBOX® con la puerta de servicio abierta.
Las dimensiones indicadas no incluyen el aislamiento térmico. Si fuera necesario modificar las dimensiones, por ejemplo debido a conexiones de mayor tamaño o a otro cambio técnico, le informaremos después de realizar el pedido y antes de iniciar la fabricación.
 |

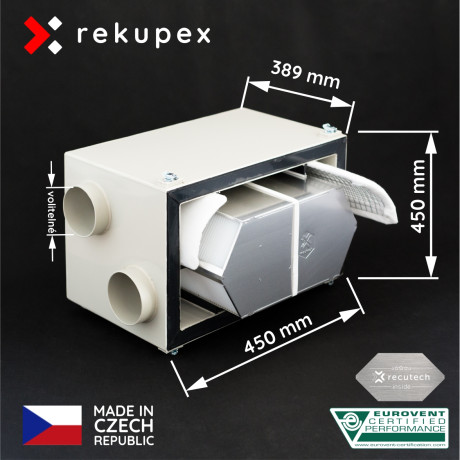

A01 Intercambiador sobre la bandeja ancha, 4 conexiones laterales Dimensiones: 450 (A) × 450 (B) × 389 (C) mm |
 |
B01 Intercambiador sobre la bandeja estrecha, 4 conexiones laterales Dimensiones: 450 (B) × 450 (A) × 389 (C) mm |
 |
A02 Intercambiador sobre la bandeja ancha, 2 conexiones hacia arriba y 2 conexiones laterales Dimensiones: 450 (A) × 450 (B) × 389 (C) mm |
 |
B02 Intercambiador sobre la bandeja estrecha, 2 conexiones hacia arriba y 2 conexiones laterales Dimensiones: 450 (B) × 450 (A) × 389 (C) mm |
 |
C01 Intercambiador sobre la bandeja estrecha, 4 conexiones hacia arriba Dimensiones: 490 (A) × 549 (C) × 490 (B) mm Las mayores dimensiones del RECUBOX® son necesarias para garantizar un flujo de aire correcto. Si la configuración seleccionada no pudiera realizarse técnicamente, nos pondremos en contacto con usted con una propuesta de solución alternativa. |
 |
Acceso para mantenimiento – dimensión E Delante de la puerta de servicio del RECUBOX® debe dejarse espacio suficiente para poder extraer el intercambiador del módulo. E = C − 60 mm BY-PASS integrado – dimensión F El BY-PASS integrado está situado detrás del intercambiador y aumenta la profundidad total del RECUBOX® aproximadamente en un tercio de la profundidad básica. F = 1/3 × C El BY-PASS abre una vía de derivación para el aire fresco alrededor del intercambiador con una pérdida de presión muy baja. En esta versión, la apertura del BY-PASS no cierra el paso a través del intercambiador. Sin embargo, gracias a la pérdida de presión considerablemente menor de la vía de derivación abierta, la cantidad de aire que atraviesa el intercambiador se reduce al mínimo. |
RECUBOX® se fabrica según la configuración seleccionada. La posición y el diámetro de las conexiones, la orientación de la puerta de servicio, la posición del desagüe de condensados, el tipo de aislamiento, la configuración del BY-PASS y otros detalles constructivos pueden adaptarse a una instalación concreta.
Si la configuración seleccionada no pudiera realizarse técnicamente o fuera más adecuada otra solución, nos pondremos en contacto con usted antes de iniciar la fabricación.
Ejemplo de la construcción del RECUBOX® en una versión sin puertas de acceso:
El precio del producto incluye el intercambiador de calor integrado y la configuración indicada para la variante concreta del producto. Los posibles accesorios opcionales y las modificaciones constructivas individuales se rigen por la configuración seleccionada durante el proceso de pedido.
