RECUBOX® OPEN is een modulaire oplossing voor een warmteterugwinningssysteem met een hoge mate van flexibiliteit van het uiteindelijke ventilatiesysteem. In tegenstelling tot gangbare compacte warmteterugwinningsunits zijn de ventilatoren niet vast geïntegreerd in de behuizing van de RECUBOX® – ze worden afzonderlijk rechtstreeks in het kanaalsysteem geïnstalleerd, net als de andere systeemcomponenten.
Hierdoor kunnen het vermogen van de ventilatoren, de regeling, filtratie, geluiddempers, naverwarmers, kleppen, BY-PASS en andere accessoires exact op de specifieke installatie worden afgestemd. Het resultaat is een lange levensduur, eenvoudig onderhoud, gemakkelijke vervanging van afzonderlijke componenten en de mogelijkheid om het systeem in de toekomst uit te breiden of te moderniseren.
Wij produceren RECUBOX®-units volledig in Tsjechië volgens de exacte eisen van onze klanten. Wij gebruiken hoogwaardige polypropyleenmaterialen van SIMONA AG en professionele heteluchtlastechnologie met apparatuur van Leister AG.
 |
 |
 |
Elke RECUBOX® wordt vervaardigd als een degelijk afgewerkt technisch product, met nadruk op precisie, luchtdichtheid, lange levensduur en de mogelijkheid om de unit aan een specifieke installatie aan te passen.
De luchtdichtheid van de behuizing is essentieel voor een efficiënte werking van het warmteterugwinningssysteem. RECUBOX® is uitgerust met robuuste verstelbare sluitingen, waarmee de aandrukkracht van de servicedeur tegen de afdichting nauwkeurig kan worden ingesteld.
Hierdoor wordt ongewenste aanzuiging van valse lucht beperkt en kan het systeem met de hoogst mogelijke efficiëntie werken. Tegelijkertijd blijft een snelle en comfortabele servicetoegang tot de warmtewisselaar en de binnenruimte van de RECUBOX® behouden.
Dankzij hun robuuste constructie, hoge kwaliteit en hygiënische veiligheid maken onze RECUBOX®-units deel uit van diverse projecten van de ČVUT, waaronder het unieke S.A.W.E.R.-systeem, dat door UCEEB wordt ontwikkeld voor het winnen van drinkwater uit lucht.
 |
Eenvoudig verwijderen van de warmtewisselaar De warmtewisselaar kan eenvoudig en snel uit de RECUBOX® worden verwijderd, praktisch met één beweging. Dit vergemakkelijkt de regelmatige controle, het onderhoud en de reiniging aanzienlijk. |
 |
Maximale hygiëne De uitneembare warmtewisselaar maakt het mogelijk zowel de warmtewisselaar zelf als de volledige binnenruimte van de RECUBOX® grondig te reinigen. De constructie is ontworpen met nadruk op eenvoudig onderhoud en een hoog niveau van bedrijfshygiëne. |
 |
Mechanische afdichting van de warmtewisselaar De warmtewisselaar wordt in de RECUBOX® afgedicht met een afdichting die in een groef is geplaatst, zonder gebruik van lijm of gangbare zelfklevende afdichtingsbanden. Hierdoor kan de warmtewisselaar eenvoudig worden verwijderd en opnieuw worden geplaatst. De afdichting kan indien nodig gemakkelijk worden vervangen. |
 |
Zonder schroeven, klinknagels en constructielijmen De behuizing van de RECUBOX® is vervaardigd uit één type materiaal met behulp van heteluchtlastechnologie. Dit resulteert in sterke, homogene en luchtdichte verbindingen zonder risico op corrosie van gangbare metalen bevestigingselementen of geleidelijke degradatie van gelijmde constructieverbindingen. |
 |
Breed assortiment afmetingen RECUBOX®-units worden geproduceerd in een breed scala aan afmetingen en prestatievarianten. Dankzij de constructie op maat kan ook voor installaties met beperkte ruimte een geschikte oplossing worden ontworpen. |
 |
Ontworpen voor tegenstroomwarmtewisselaars RECUBOX® OPEN-units zijn ontworpen voor een breed scala aan tegenstroomwarmtewisselaars en hun specifieke constructie wordt altijd aangepast aan het toegepaste type warmtewisselaar. |
 |
Breed prestatiebereik De RECUBOX®-productserie maakt het mogelijk systemen te ontwerpen van kleine residentiële toepassingen tot grote ventilatiesystemen met luchtdebieten van duizenden m³/h. |
 |
Mogelijkheid om een ionisator aan te sluiten Afhankelijk van de eisen van de specifieke installatie kan het systeem bijvoorbeeld worden uitgebreid met een MALAPA IN03-ionisator of andere ventilatiecomponenten. |
 |
Maximale flexibiliteit De positie van de inlaat- en uitlaataansluitingen kan worden aangepast aan het specifieke project, het verloop van de kanalen, de gewenste diameter en de beschikbare ruimte in de technische ruimte. |
 |
Gespiegelde uitvoering Een gespiegelde uitvoering is mogelijk bij alle geschikte varianten. De condensafvoer wordt uitgevoerd met een 1/2" schroefdraadaansluiting en kan, afhankelijk van de specifieke uitvoering, op meerdere posities worden voorbereid. |
Wij bieden een bovengemiddelde garantie van 12 jaar op de luchtdichtheid van de RECUBOX®-behuizing.
De behuizing is gemaakt van hoogwaardig polypropyleen en wordt verbonden met heteluchtlastechnologie, waardoor homogene, sterke en langdurig stabiele verbindingen ontstaan zonder risico op corrosie of geleidelijk loskomen van constructieverbindingen.
In tegenstelling tot constructies waarbij gelijmde verbindingen, klinknagels, afdichtingsbanden of combinaties van verschillende materialen worden gebruikt, behoudt RECUBOX® zijn luchtdichtheid en mechanische weerstand ook na vele jaren gebruik.
 |
Eenvoudige installatie De montage wordt vergemakkelijkt door voorbereide constructie-elementen en openingen voor draadstangen. De wijze van ophanging of plaatsing kan aan de specifieke installatie worden aangepast. |
 |
Filters met groot filteroppervlak Het grote filteroppervlak helpt de luchtsnelheid door het filtermedium te verlagen en het drukverlies te beperken. De filterframes maken bovendien een eenvoudige vervanging van het filtermedium mogelijk. In de basisuitvoering is RECUBOX® uitgerust met filtermateriaal van klasse M5. |
 |

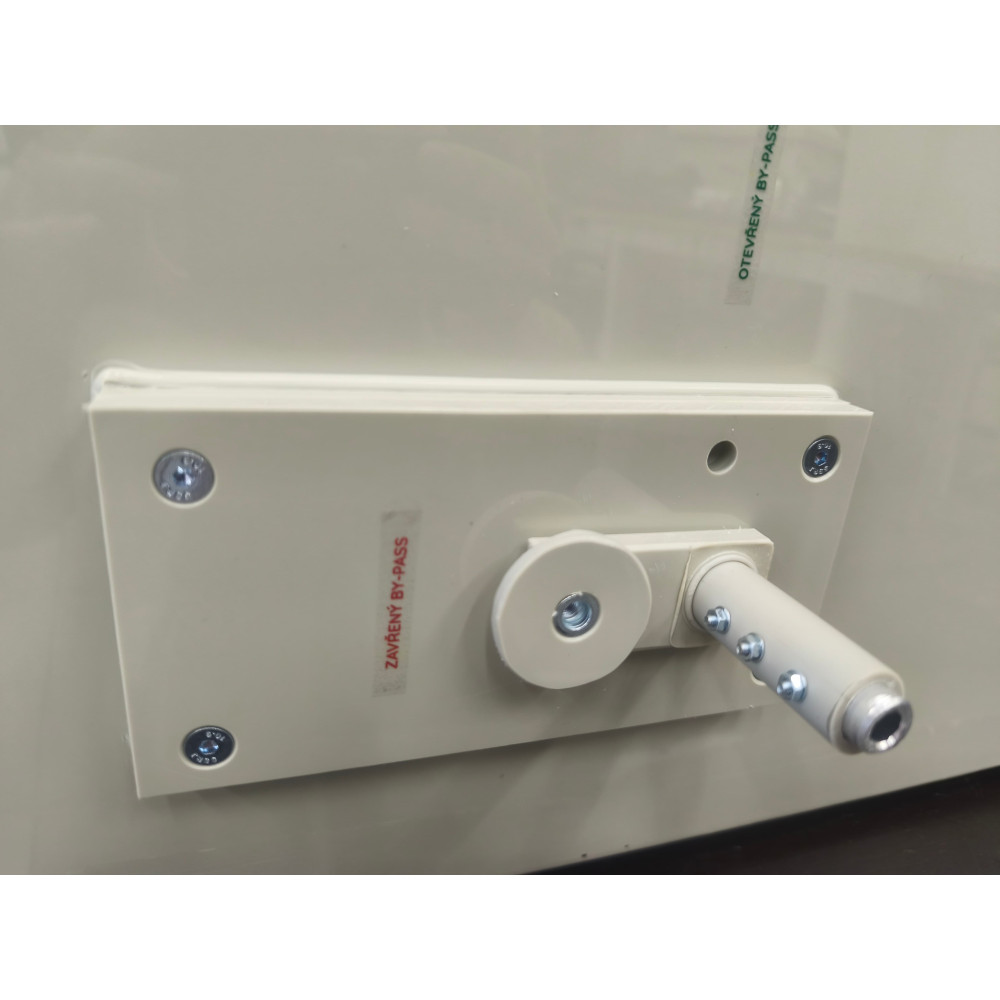

BY-PASS De BY-PASS is verkrijgbaar als afzonderlijk bypassgedeelte of als geïntegreerde oplossing met de mogelijkheid van handmatige bediening of voorbereiding voor een servomotor. De diameter van de BY-PASS-as bedraagt 14 mm. |
 |

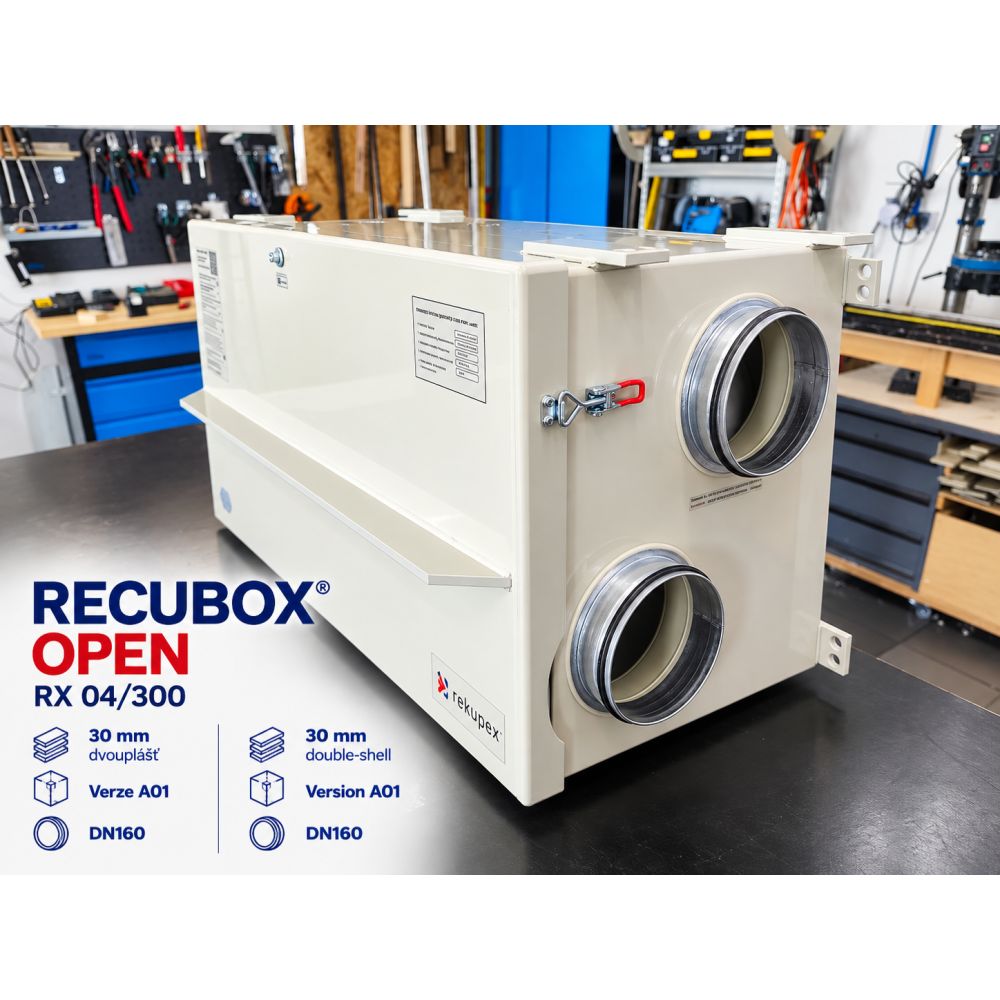

RECUBOX® kan zonder thermische isolatie of met isolatie van 30 of 50 mm dik worden besteld. Bij de geïsoleerde uitvoering is de thermische isolatie hermetisch opgesloten tussen twee polypropyleen behuizingen. Naast de isolatie wordt daarom ook een tweede 5 mm dikke PP-behuizing toegevoegd, die de isolatie beschermt en een compacte constructieve eenheid vormt. |
.jpg)
 |
1. RECUTECH RSK+16-300-25 Volledig aluminium tegenstroomwarmtewisselaar, Tsjechische fabrikant. |
 |
2. RECUTECH RSF+16-300-H-F-29 Tegenstroomwarmtewisselaar met HPS-lamellen, Tsjechische fabrikant. |
 |
3. ZERN ENGINEERING HU-EX6 366/300 Tegenstroomwarmtewisselaar met HPS-lamellen en HPS-behuizing, Oekraïense fabrikant. |
De variant wordt tijdens het bestelproces geselecteerd.
Vooraanzicht van de RECUBOX® met geopende servicedeur.
De vermelde afmetingen zijn zonder thermische isolatie. Indien de afmetingen moeten worden aangepast, bijvoorbeeld vanwege grotere aansluitingen of een andere technische wijziging, informeren wij u hierover na de bestelling en vóór aanvang van de productie.
 |

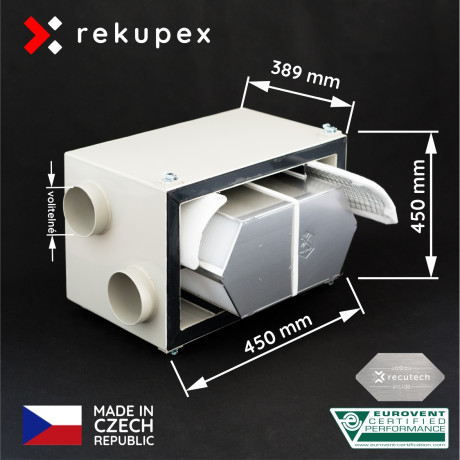

A01 Warmtewisselaar op de brede opvangbak, 4 aansluitingen naar de zijkanten Afmetingen: 450 (A) × 450 (B) × 389 (C) mm |
 |
B01 Warmtewisselaar op de smalle opvangbak, 4 aansluitingen naar de zijkanten Afmetingen: 450 (B) × 450 (A) × 389 (C) mm |
 |
A02 Warmtewisselaar op de brede opvangbak, 2 aansluitingen omhoog en 2 aansluitingen naar de zijkanten Afmetingen: 450 (A) × 450 (B) × 389 (C) mm |
 |
B02 Warmtewisselaar op de smalle opvangbak, 2 aansluitingen omhoog en 2 aansluitingen naar de zijkanten Afmetingen: 450 (B) × 450 (A) × 389 (C) mm |
 |
C01 Warmtewisselaar op de smalle opvangbak, 4 aansluitingen omhoog Afmetingen: 490 (A) × 549 (C) × 490 (B) mm De grotere afmetingen van de RECUBOX® zijn noodzakelijk om een correcte luchtstroming te garanderen. Indien de gekozen configuratie technisch niet realiseerbaar is, nemen wij contact met u op met een voorstel voor een alternatieve oplossing. |
 |
Servicetoegang – afmeting E Voor de servicedeur van de RECUBOX® moet voldoende ruimte worden vrijgehouden om de warmtewisselaar uit de module te kunnen schuiven. E = C − 60 mm Geïntegreerde BY-PASS – afmeting F De geïntegreerde BY-PASS bevindt zich achter de warmtewisselaar en vergroot de totale diepte van de RECUBOX® met ongeveer een derde van de basisdiepte. F = 1/3 × C De BY-PASS opent een bypassroute voor verse lucht rond de warmtewisselaar met een zeer laag drukverlies. Bij deze uitvoering sluit het openen van de BY-PASS de doorgang door de warmtewisselaar niet af. Door het aanzienlijk lagere drukverlies van de geopende bypassroute wordt de hoeveelheid lucht die door de warmtewisselaar stroomt echter tot een minimum beperkt. |
RECUBOX® wordt geproduceerd volgens de gekozen configuratie. De positie en diameter van de aansluitingen, de oriëntatie van de servicedeur, de positie van de condensafvoer, de wijze van isolatie, de uitvoering van de BY-PASS en andere constructiedetails kunnen aan de specifieke installatie worden aangepast.
Indien de gekozen configuratie technisch niet realiseerbaar is of een andere oplossing geschikter zou zijn, nemen wij vóór aanvang van de productie contact met u op.
Voorbeeld van de RECUBOX®-constructie in een uitvoering zonder toegangsdeuren:
De productprijs omvat de geïntegreerde warmtewisselaar en de configuratie die voor de betreffende productvariant is vermeld. Eventuele optionele accessoires en individuele constructiewijzigingen worden bepaald door de configuratie die tijdens het bestelproces wordt gekozen.
