RECUBOX® OPEN predstavlja modularno rješenje sustava povrata topline s velikom fleksibilnošću konačnog ventilacijskog sustava. Za razliku od uobičajenih kompaktnih jedinica za povrat topline, ventilatori nisu trajno integrirani u kućište RECUBOXA® – ugrađuju se zasebno, izravno u ventilacijske kanale, jednako kao i ostali elementi sustava.
Zahvaljujući tome, kapacitet ventilatora, regulacija, filtracija, prigušivači buke, dogrijači, zaklopke, BY-PASS i ostala dodatna oprema mogu se projektirati točno prema konkretnoj instalaciji. Rezultat je dug vijek trajanja, jednostavno servisiranje, laka zamjena pojedinih komponenti te mogućnost budućeg proširenja ili modernizacije sustava.
RECUBOX® jedinice u potpunosti proizvodimo u Češkoj Republici prema preciznim zahtjevima kupaca. Koristimo kvalitetne polipropilenske materijale tvrtke SIMONA AG i profesionalnu tehnologiju zavarivanja vrućim plinom na opremi Leister AG.
 |
 |
 |
Svaki RECUBOX® izrađuje se kao pažljivo izrađen tehnički proizvod s naglaskom na preciznost, nepropusnost, dug vijek trajanja i mogućnost prilagodbe konkretnoj instalaciji.
Nepropusnost kućišta ključna je za učinkovit rad sustava povrata topline. RECUBOX® je opremljen masivnim podesivim kopčama koje omogućuju precizno podešavanje pritiska servisnih vrata na brtvu.
Time se smanjuje neželjeno usisavanje lažnog zraka i sustav može raditi s najvećom mogućom učinkovitošću. Istodobno ostaje omogućen brz i jednostavan servisni pristup izmjenjivaču i unutrašnjosti RECUBOXA®.
Zahvaljujući robusnoj konstrukciji, visokoj kvaliteti i higijenskoj sigurnosti, naši RECUBOX® dio su brojnih projekata ČVUT-a, uključujući jedinstveni sustav S.A.W.E.R., koji UCEEB razvija za dobivanje pitke vode iz zraka.
 |
Jednostavno vađenje izmjenjivača Izmjenjivač se iz RECUBOXA® može izvaditi jednostavno i brzo, praktički jednim potezom. To znatno olakšava njegovu redovitu kontrolu, održavanje i čišćenje. |
 |
Maksimalna higijena Izmjenjivi izmjenjivač omogućuje temeljito čišćenje kako samog izmjenjivača tako i cijele unutrašnjosti RECUBOXA®. Konstrukcija je projektirana s naglaskom na jednostavno održavanje i visoku higijenu rada. |
 |
Mehaničko brtvljenje izmjenjivača Izmjenjivač je u RECUBOXU® zabrtvljen pomoću brtve umetnute u utor, bez uporabe ljepila ili uobičajenih samoljepljivih brtvenih traka. Stoga se izmjenjivač može jednostavno izvaditi i ponovno postaviti. Brtva se po potrebi može lako zamijeniti. |
 |
Bez vijaka, zakovica i konstrukcijskih ljepila Kućište RECUBOXA® izrađeno je od jedne vrste materijala tehnologijom zavarivanja vrućim plinom. Rezultat su čvrsti, homogeni i nepropusni spojevi bez rizika od korozije uobičajenih metalnih spojnih elemenata ili postupnog propadanja lijepljenih konstrukcijskih spojeva. |
 |
Širok raspon veličina RECUBOX® jedinice proizvode se u širokom rasponu dimenzija i izvedbi različitih kapaciteta. Zahvaljujući izradi po narudžbi, odgovarajuće rješenje moguće je projektirati i za instalacije s ograničenim prostorom. |
 |
Projektirano za protustrujne izmjenjivače RECUBOX® OPEN jedinice projektirane su za širok raspon protustrujnih izmjenjivača topline, a njihova se konkretna konstrukcija uvijek prilagođava ugrađenom tipu izmjenjivača. |
 |
Širok raspon kapaciteta Konstrukcijska serija RECUBOX® omogućuje projektiranje sustava od malih stambenih primjena do velikih ventilacijskih sustava s protocima od nekoliko tisuća m³/h. |
 |
Mogućnost priključivanja ionizatora Ovisno o zahtjevima konkretne instalacije, sustav se može dopuniti, primjerice, ionizatorom MALAPA IN03 ili drugim ventilacijskim komponentama. |
 |
Maksimalna varijabilnost Položaj ulaznih i izlaznih priključaka može se prilagoditi konkretnom projektu, vođenju kanala, potrebnom promjeru i raspoloživom prostoru tehničke prostorije. |
 |
Zrcalna izvedba Zrcalna izvedba moguća je kod svih odgovarajućih varijanti. Odvod kondenzata izveden je navojnim priključkom 1/2" i, ovisno o konkretnoj izvedbi, može biti pripremljen na više položaja. |
Na nepropusnost kućišta RECUBOX® jedinica dajemo iznadstandardno jamstvo od 12 godina.
Kućište je izrađeno od kvalitetnog polipropilena i spojeno tehnologijom zavarivanja vrućim plinom, čime nastaju homogeni, čvrsti i dugoročno stabilni spojevi bez rizika od korozije ili postupnog odvajanja konstrukcijskih spojeva.
Za razliku od konstrukcija koje koriste lijepljene spojeve, zakovice, brtvene trake ili kombinacije različitih materijala, RECUBOX® zadržava svoju nepropusnost i mehaničku otpornost čak i nakon mnogo godina rada.
 |
Jednostavna ugradnja Montažu olakšavaju pripremljeni konstrukcijski elementi i otvori za navojne šipke. Način ovjesa ili postavljanja može se prilagoditi konkretnoj instalaciji. |
 |
Filtri velike površine Velika površina filtracije pomaže smanjiti brzinu strujanja kroz filtarski medij i ograničiti pad tlaka. Okviri filtara istodobno omogućuju jednostavnu zamjenu filtarskog medija. U osnovnoj izvedbi RECUBOX® je opremljen filtarskim materijalom klase M5. |
 |

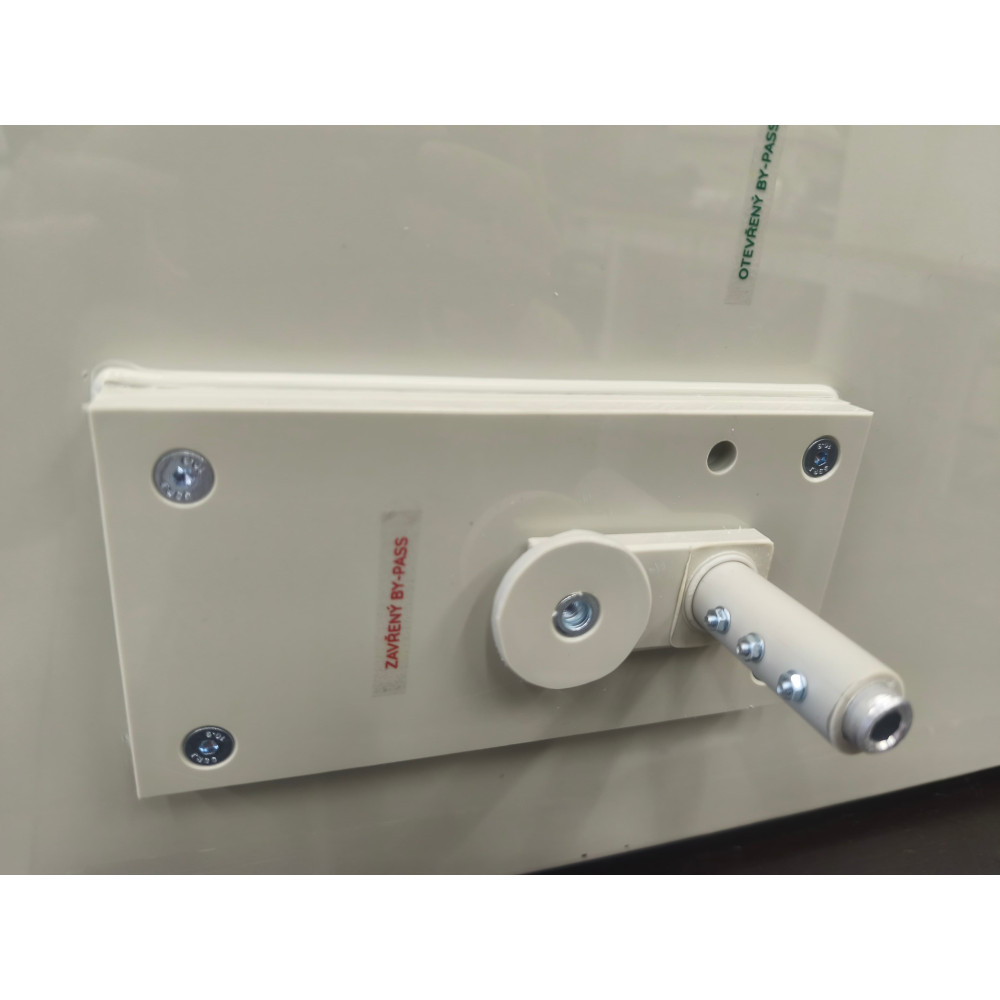

BY-PASS BY-PASS je dostupan kao zasebni obilazni element ili kao integrirano rješenje s mogućnošću ručnog upravljanja ili pripreme za servomotor. Promjer osovine BY-PASSA iznosi 14 mm. |
 |

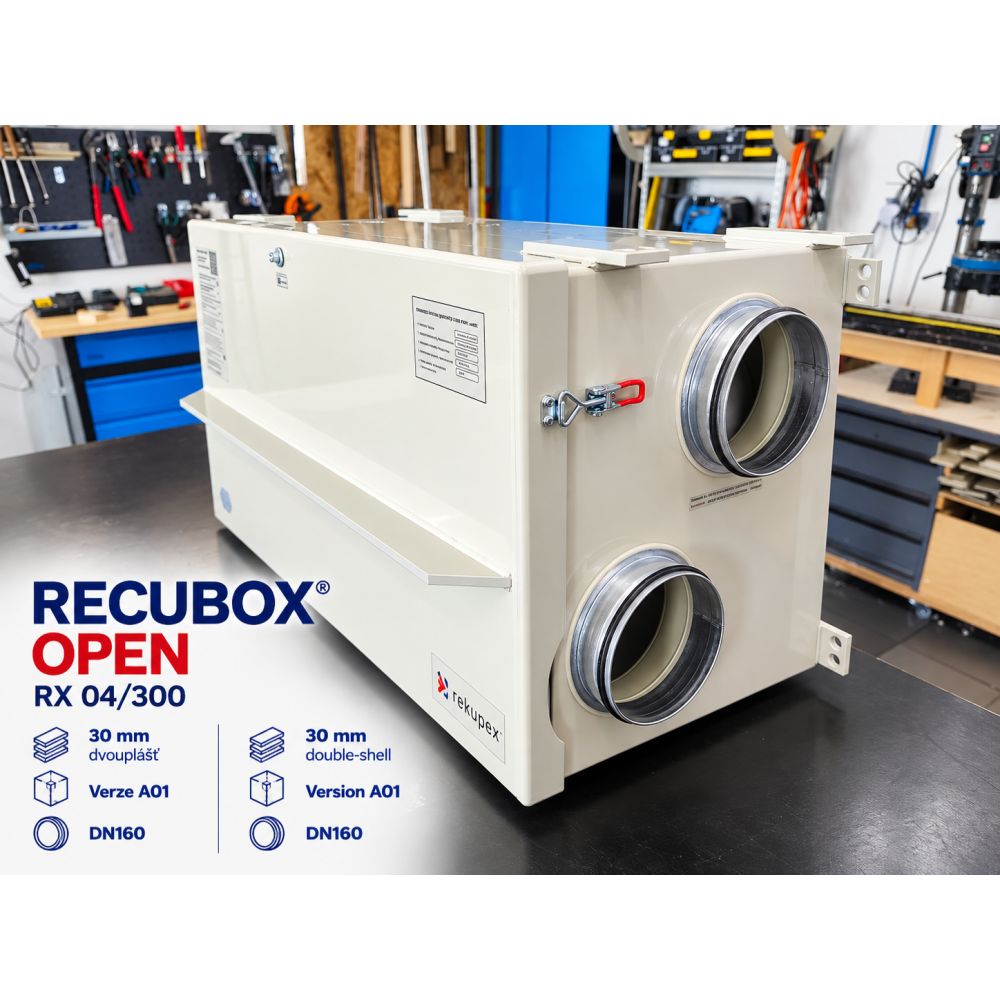

RECUBOX® se može naručiti bez toplinske izolacije ili s izolacijom debljine 30 ili 50 mm. Kod izolirane izvedbe toplinska izolacija hermetički je zatvorena između dva polipropilenska kućišta. Izolaciji se stoga dodaje i drugo PP kućište debljine 5 mm, koje štiti izolaciju i stvara kompaktno konstrukcijsko rješenje. |
.jpg)
 |
1. RECUTECH RSK+16-300-25 Potpuno aluminijski protustrujni izmjenjivač, češki proizvođač. |
 |
2. RECUTECH RSF+16-300-H-F-29 Protustrujni izmjenjivač s HPS lamelama, češki proizvođač. |
 |
3. ZERN ENGINEERING HU-EX6 366/300 Protustrujni izmjenjivač s HPS lamelama i HPS kućištem, ukrajinski proizvođač. |
Varijanta se odabire tijekom procesa naručivanja.

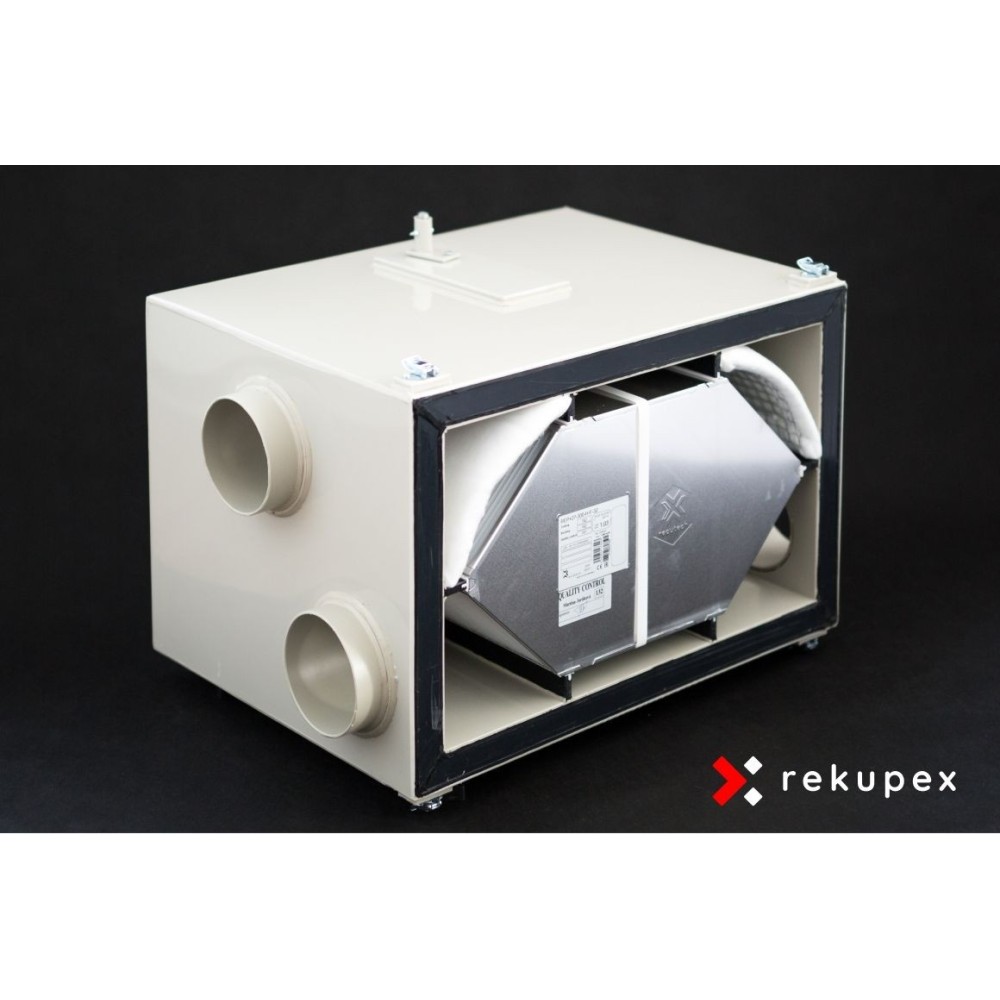

Pogled na RECUBOX® sprijeda s otvorenim servisnim vratima.
Navedene dimenzije su bez toplinske izolacije. Ako bude potrebno prilagoditi dimenzije, primjerice zbog većih priključnih nastavaka ili druge tehničke izmjene, o tome ćemo vas obavijestiti nakon narudžbe, prije početka proizvodnje.
 |

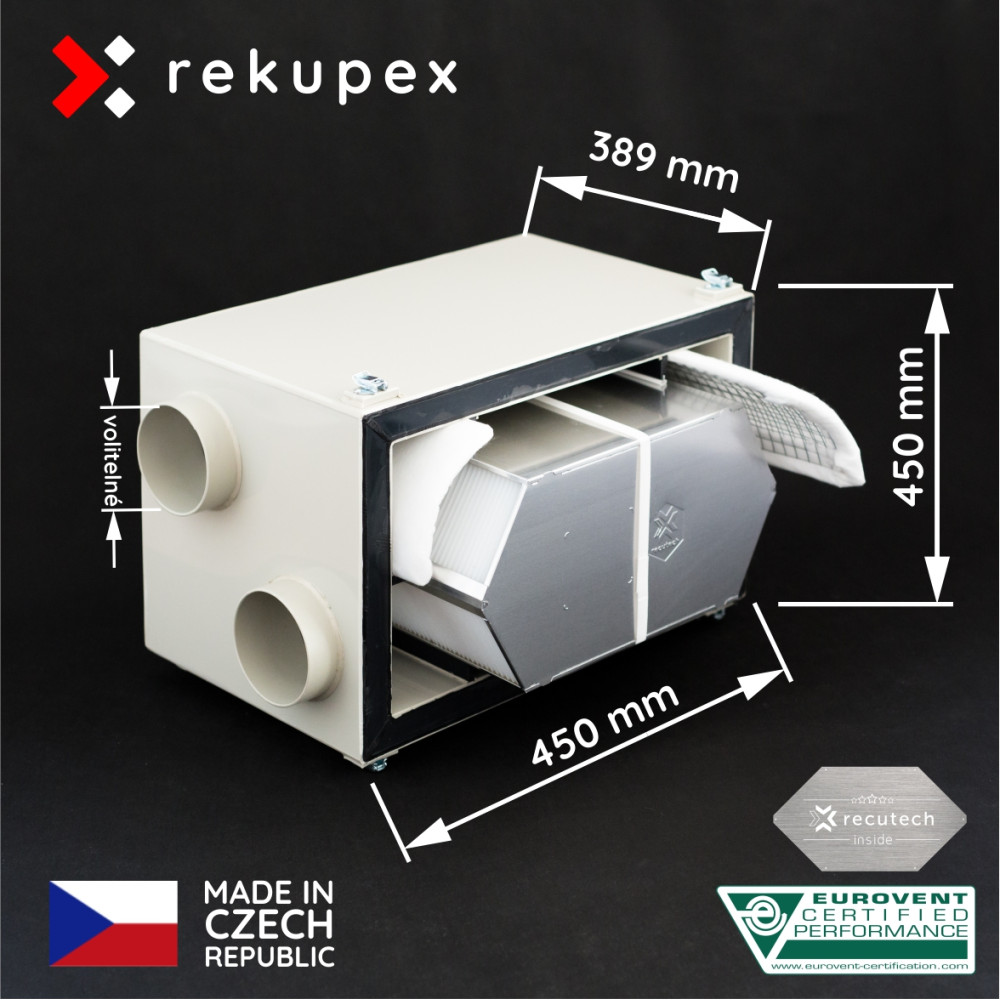

A01 Izmjenjivač na širokoj kadici, 4 priključka sa strane Dimenzije: 450 (A) × 450 (B) × 389 (C) mm |
 |
B01 Izmjenjivač na uskoj kadici, 4 priključka sa strane Dimenzije: 450 (B) × 450 (A) × 389 (C) mm |
 |
A02 Izmjenjivač na širokoj kadici, 2 priključka prema gore i 2 priključka sa strane Dimenzije: 450 (A) × 450 (B) × 389 (C) mm |
 |
B02 Izmjenjivač na uskoj kadici, 2 priključka prema gore i 2 priključka sa strane Dimenzije: 450 (B) × 450 (A) × 389 (C) mm |
 |
C01 Izmjenjivač na uskoj kadici, 4 priključka prema gore Dimenzije: 490 (A) × 549 (C) × 490 (B) mm Veće dimenzije RECUBOXA® potrebne su za osiguravanje pravilnog strujanja zraka. Ako odabranu konfiguraciju nije moguće tehnički realizirati, kontaktirat ćemo vas s prijedlogom alternativnog rješenja. |
 |
Servisni pristup – dimenzija E Ispred servisnih vrata RECUBOXA® potrebno je ostaviti dovoljno prostora za izvlačenje izmjenjivača iz modula. E = C − 60 mm Integrirani BY-PASS – dimenzija F Integrirani BY-PASS nalazi se iza izmjenjivača i povećava ukupnu dubinu RECUBOXA® za približno jednu trećinu osnovne dubine. F = 1/3 × C BY-PASS otvara obilazni put svježeg zraka oko izmjenjivača uz vrlo mali pad tlaka. U ovoj izvedbi otvaranje BY-PASSA ne zatvara prolaz kroz izmjenjivač. Međutim, zbog znatno manjeg pada tlaka na otvorenom obilaznom putu količina zraka koja prolazi kroz izmjenjivač svodi se na minimum. |
RECUBOX® se proizvodi prema odabranoj konfiguraciji. Položaj i promjer priključaka, orijentacija servisnih vrata, položaj odvoda kondenzata, način izolacije, izvedba BY-PASSA i ostali konstrukcijski detalji mogu se prilagoditi konkretnoj instalaciji.
Ako odabranu konfiguraciju nije moguće tehnički realizirati ili bi drugo rješenje bilo prikladnije, kontaktirat ćemo vas prije početka proizvodnje.
Primjer konstrukcije RECUBOXA® u izvedbi bez pristupnih vrata:
Cijena proizvoda uključuje integrirani izmjenjivač topline i konfiguraciju navedenu za konkretnu varijantu proizvoda. Eventualna dodatna oprema i individualne konstrukcijske prilagodbe ovise o konfiguraciji odabranoj tijekom procesa naručivanja.
