RECUBOX® OPEN rappresenta una soluzione modulare per il sistema di recupero del calore con un'elevata flessibilità nella configurazione dell'impianto di ventilazione finale. A differenza delle comuni unità compatte di recupero del calore, i ventilatori non sono integrati permanentemente nell'involucro del RECUBOX® – vengono installati separatamente direttamente nei condotti, come gli altri componenti del sistema.
Grazie a ciò, la portata dei ventilatori, la regolazione, la filtrazione, i silenziatori, i post-riscaldatori, le serrande, il BY-PASS e gli altri accessori possono essere progettati esattamente in base alla specifica installazione. Il risultato è una lunga durata, una manutenzione semplice, una facile sostituzione dei singoli componenti e la possibilità di ampliare o modernizzare il sistema in futuro.
Produciamo i RECUBOX® interamente nella Repubblica Ceca secondo le precise esigenze dei clienti. Utilizziamo materiali in polipropilene di alta qualità dell'azienda SIMONA AG e una tecnologia professionale di saldatura ad aria calda con apparecchiature Leister AG.
 |
 |
 |
Ogni RECUBOX® viene realizzato come un prodotto tecnico accuratamente costruito, con particolare attenzione alla precisione, alla tenuta, alla lunga durata e alla possibilità di adattamento alla specifica installazione.
La tenuta dell'involucro è fondamentale per il funzionamento efficiente del sistema di recupero del calore. RECUBOX® è dotato di robuste chiusure regolabili che consentono di regolare con precisione la pressione della porta di servizio sulla guarnizione.
In questo modo si riducono le infiltrazioni indesiderate di aria parassita e il sistema può funzionare con la massima efficienza possibile. Allo stesso tempo viene mantenuto un accesso rapido e comodo per la manutenzione dello scambiatore e dello spazio interno del RECUBOX®.
Grazie alla struttura robusta, all'elevata qualità e alla sicurezza igienica, i nostri RECUBOX® fanno parte di numerosi progetti della ČVUT, incluso l'esclusivo sistema S.A.W.E.R., sviluppato da UCEEB per ottenere acqua potabile dall'aria.
 |
Facile rimozione dello scambiatore Lo scambiatore può essere rimosso dal RECUBOX® facilmente e rapidamente, praticamente con un solo movimento. Ciò semplifica notevolmente il controllo periodico, la manutenzione e la pulizia. |
 |
Massima igiene Lo scambiatore rimovibile consente di pulire accuratamente sia lo scambiatore stesso sia l'intero spazio interno del RECUBOX®. La struttura è progettata ponendo particolare attenzione alla semplicità della manutenzione e all'elevata igiene di esercizio. |
 |
Tenuta meccanica dello scambiatore Lo scambiatore è sigillato nel RECUBOX® mediante una guarnizione inserita in una scanalatura, senza l'impiego di adesivi o comuni nastri sigillanti autoadesivi. Lo scambiatore può quindi essere facilmente rimosso e reinstallato. La guarnizione può essere facilmente sostituita se necessario. |
 |
Senza viti, rivetti e adesivi strutturali L'involucro del RECUBOX® è realizzato con un unico tipo di materiale mediante tecnologia di saldatura ad aria calda. Il risultato sono giunzioni robuste, omogenee e a tenuta, senza il rischio di corrosione dei comuni elementi metallici di fissaggio o di progressivo degrado delle giunzioni strutturali incollate. |
 |
Ampia gamma di dimensioni I RECUBOX® vengono prodotti in un'ampia gamma di dimensioni e varianti di capacità. Grazie alla costruzione su misura, è possibile progettare una soluzione adeguata anche per installazioni con spazio limitato. |
 |
Progettato per scambiatori a controcorrente I RECUBOX® OPEN sono progettati per un'ampia gamma di scambiatori di calore a controcorrente e la loro specifica costruzione viene sempre adattata al tipo di scambiatore installato. |
 |
Ampia gamma di portata La gamma RECUBOX® consente di progettare sistemi dalle piccole applicazioni residenziali fino ai grandi impianti di ventilazione con portate dell'ordine di migliaia di m³/h. |
 |
Possibilità di collegare uno ionizzatore In base alle esigenze della specifica installazione, il sistema può essere integrato, ad esempio, con uno ionizzatore MALAPA IN03 o con altri componenti per la ventilazione. |
 |
Massima flessibilità La posizione dei raccordi di ingresso e uscita può essere adattata al progetto specifico, al percorso dei condotti, al diametro richiesto e allo spazio disponibile nel locale tecnico. |
 |
Versione speculare La versione speculare è disponibile per tutte le varianti idonee. Lo scarico della condensa è realizzato mediante un raccordo filettato da 1/2" e, a seconda della specifica versione, può essere predisposto in diverse posizioni. |
Offriamo una garanzia straordinaria di 12 anni sulla tenuta dell'involucro dei RECUBOX®.
L'involucro è realizzato in polipropilene di alta qualità e assemblato mediante saldatura ad aria calda, ottenendo così giunzioni omogenee, robuste e stabili nel lungo periodo, senza rischio di corrosione o di progressiva separazione delle giunzioni strutturali.
A differenza delle costruzioni che utilizzano giunzioni incollate, rivetti, nastri sigillanti o combinazioni di materiali diversi, RECUBOX® mantiene la propria tenuta all'aria e resistenza meccanica anche dopo molti anni di funzionamento.
 |
Facile installazione Il montaggio è facilitato da elementi strutturali predisposti e da fori per barre filettate. Il metodo di sospensione o posizionamento può essere adattato alla specifica installazione. |
 |
Filtri ad ampia superficie L'ampia superficie filtrante contribuisce a ridurre la velocità dell'aria attraverso il materiale filtrante e limita la perdita di pressione. I telai dei filtri consentono inoltre una semplice sostituzione del materiale filtrante. Nella versione base, RECUBOX® è dotato di materiale filtrante di classe M5. |
 |

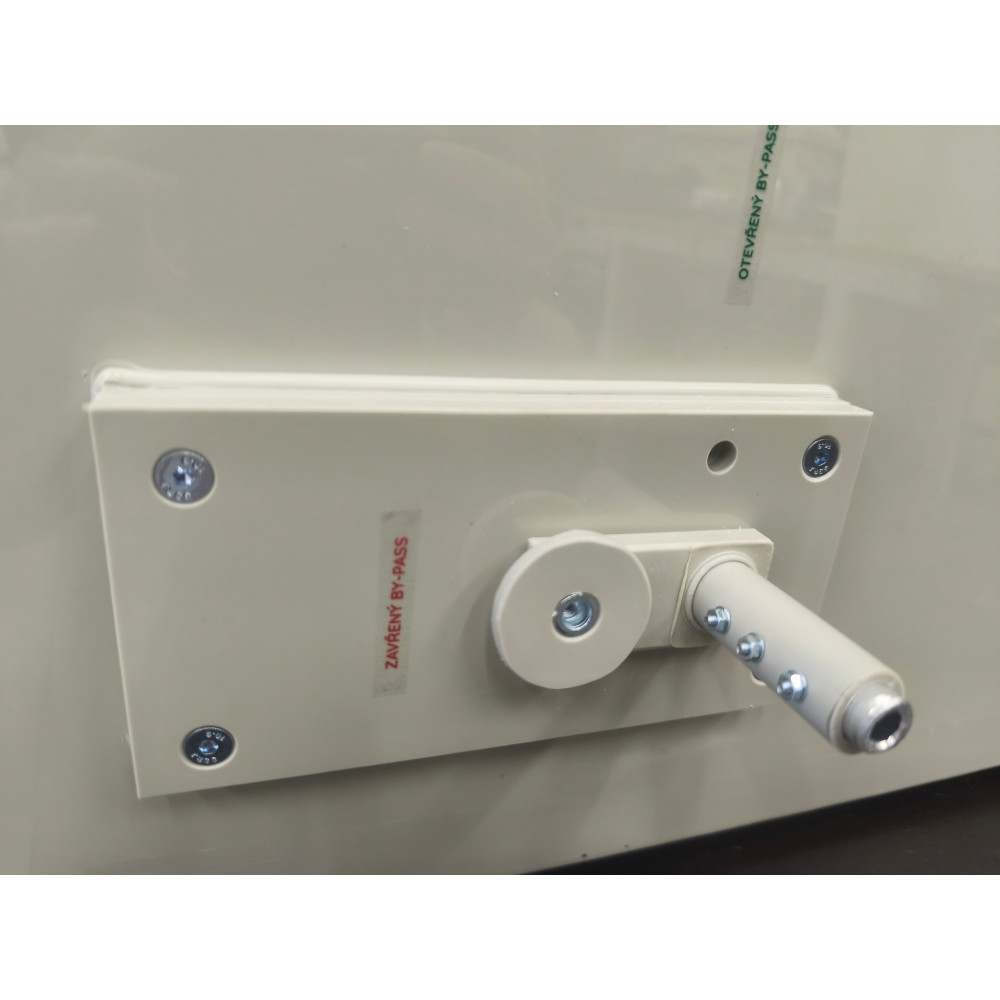

BY-PASS Il BY-PASS è disponibile come elemento di deviazione separato oppure come soluzione integrata con possibilità di comando manuale o predisposizione per servomotore. Il diametro dell'albero del BY-PASS è di 14 mm. |
 |
RECUBOX® può essere ordinato senza isolamento termico oppure con isolamento dello spessore di 30 o 50 mm. Nella versione isolata, l'isolamento termico è chiuso ermeticamente tra due involucri in polipropilene. All'isolamento viene quindi aggiunto anche un secondo involucro in PP da 5 mm, che protegge l'isolamento e crea un insieme strutturale compatto. |
.jpg)
 |
1. RECUTECH RSK+16-300-25 Scambiatore a controcorrente interamente in alluminio, produttore ceco. |
 |
2. RECUTECH RSF+16-300-H-F-29 Scambiatore a controcorrente con lamelle HPS, produttore ceco. |
 |
3. ZERN ENGINEERING HU-EX6 366/300 Scambiatore a controcorrente con lamelle HPS e involucro HPS, produttore ucraino. |
La variante viene selezionata durante il processo di ordinazione.
Vista frontale del RECUBOX® con la porta di servizio aperta.
Le dimensioni indicate sono senza isolamento termico. Se fosse necessario modificare le dimensioni, ad esempio a causa di raccordi di diametro maggiore o di un'altra modifica tecnica, vi informeremo dopo l'ordine e prima dell'inizio della produzione.
 |
A01 Scambiatore sulla vaschetta larga, 4 raccordi laterali Dimensioni: 450 (A) × 450 (B) × 389 (C) mm |
 |
B01 Scambiatore sulla vaschetta stretta, 4 raccordi laterali Dimensioni: 450 (B) × 450 (A) × 389 (C) mm |
 |
A02 Scambiatore sulla vaschetta larga, 2 raccordi verso l'alto e 2 raccordi laterali Dimensioni: 450 (A) × 450 (B) × 389 (C) mm |
 |
B02 Scambiatore sulla vaschetta stretta, 2 raccordi verso l'alto e 2 raccordi laterali Dimensioni: 450 (B) × 450 (A) × 389 (C) mm |
 |
C01 Scambiatore sulla vaschetta stretta, 4 raccordi verso l'alto Dimensioni: 490 (A) × 549 (C) × 490 (B) mm Le maggiori dimensioni del RECUBOX® sono necessarie per garantire il corretto flusso dell'aria. Se la configurazione selezionata non potesse essere realizzata tecnicamente, vi contatteremo con una proposta di soluzione alternativa. |
 |
Accesso per la manutenzione – dimensione E Davanti alla porta di servizio del RECUBOX® è necessario lasciare spazio sufficiente per estrarre lo scambiatore dal modulo. E = C − 60 mm BY-PASS integrato – dimensione F Il BY-PASS integrato è posizionato dietro lo scambiatore e aumenta la profondità complessiva del RECUBOX® di circa un terzo della profondità di base. F = 1/3 × C Il BY-PASS apre un percorso di deviazione per l'aria fresca attorno allo scambiatore con una perdita di pressione molto bassa. In questa configurazione, l'apertura del BY-PASS non chiude il passaggio attraverso lo scambiatore. Tuttavia, grazie alla perdita di pressione significativamente inferiore del percorso di deviazione aperto, la quantità di aria che attraversa lo scambiatore viene ridotta al minimo. |
RECUBOX® viene prodotto secondo la configurazione selezionata. La posizione e il diametro dei raccordi, l'orientamento della porta di servizio, la posizione dello scarico della condensa, il tipo di isolamento, la configurazione del BY-PASS e altri dettagli costruttivi possono essere adattati alla specifica installazione.
Se la configurazione selezionata non potesse essere realizzata tecnicamente o se un'altra soluzione fosse più adatta, vi contatteremo prima dell'inizio della produzione.
Esempio della struttura del RECUBOX® nella versione senza porte di accesso:
Il prezzo del prodotto comprende lo scambiatore di calore integrato e la configurazione indicata per la specifica variante del prodotto. Gli eventuali accessori opzionali e le modifiche costruttive individuali dipendono dalla configurazione selezionata durante il processo di ordinazione.
