Nous proposons un large choix d’échangeurs de chaleur enthalpiques pour la plupart des unités de ventilation avec récupération de chaleur.
Si vous ne trouvez pas le modèle adapté, contactez-nous – nous serons ravis de vous aider !
Unité entièrement configurable et adaptée à vos exigences ...
Fabrication de qualité en République tchèque ...
Plage de débit : 0–480 m³/h ...
Choix parmi 3 types d’échangeurs à contre-courant ...
RekupeX - Système indestructible pour une fiabilité à long terme ...
RECUBOX® OPEN représente une solution modulaire de système de récupération de chaleur offrant une grande flexibilité dans la conception de l’installation de ventilation finale. Contrairement aux unités compactes de récupération de chaleur classiques, les ventilateurs ne sont pas intégrés de manière fixe dans le caisson du RECUBOX® – ils sont installés séparément directement dans les conduits, tout comme les autres composants du système.
Cela permet de concevoir précisément la puissance des ventilateurs, la régulation, la filtration, les silencieux, les batteries de post-chauffage, les registres, le BY-PASS et les autres accessoires en fonction de l’installation spécifique. Le résultat est une longue durée de vie, un entretien simple, un remplacement facile des différents composants ainsi que la possibilité d’extension ou de modernisation future du système.
Nous fabriquons les RECUBOX® entièrement en République tchèque selon les exigences précises de nos clients. Nous utilisons des matériaux en polypropylène de haute qualité de la société SIMONA AG ainsi qu’une technologie professionnelle de soudage à l’air chaud avec des équipements Leister AG.
 |
 |
 |
Chaque RECUBOX® est conçu comme un produit technique soigneusement fabriqué, avec un accent particulier sur la précision, l’étanchéité, la longue durée de vie et la possibilité d’adaptation à une installation spécifique.
L’étanchéité du caisson est essentielle au fonctionnement efficace du système de récupération de chaleur. RECUBOX® est équipé de fermetures robustes et réglables permettant d’ajuster avec précision la pression de la porte de service contre le joint.
Cela limite les infiltrations indésirables d’air parasite et permet au système de fonctionner avec la meilleure efficacité possible. En même temps, un accès rapide et pratique pour l’entretien de l’échangeur et de l’intérieur du RECUBOX® est conservé.
Grâce à leur construction robuste, leur haute qualité et leur sécurité hygiénique, nos RECUBOX® font partie de nombreux projets de la ČVUT, notamment du système unique S.A.W.E.R., développé par UCEEB pour obtenir de l’eau potable à partir de l’air.
 |
Retrait facile de l’échangeur L’échangeur peut être retiré du RECUBOX® facilement et rapidement, pratiquement d’un seul mouvement. Cela facilite considérablement son contrôle régulier, son entretien et son nettoyage. |
 |
Hygiène maximale L’échangeur amovible permet de nettoyer soigneusement aussi bien l’échangeur lui-même que tout l’espace intérieur du RECUBOX®. La construction est conçue en mettant l’accent sur un entretien simple et un niveau élevé d’hygiène de fonctionnement. |
 |
Étanchéité mécanique de l’échangeur L’échangeur est étanchéifié dans le RECUBOX® au moyen d’un joint inséré dans une rainure, sans utilisation de colle ni de bandes d’étanchéité autocollantes courantes. L’échangeur peut ainsi être facilement retiré puis remis en place. Le joint peut également être facilement remplacé si nécessaire. |
 |
Sans vis, rivets ni colles structurelles Le caisson du RECUBOX® est fabriqué à partir d’un seul type de matériau au moyen d’une technologie de soudage à l’air chaud. Il en résulte des assemblages solides, homogènes et étanches, sans risque de corrosion des éléments de fixation métalliques courants ni de dégradation progressive des assemblages structurels collés. |
 |
Large gamme de dimensions Les RECUBOX® sont fabriqués dans une large gamme de dimensions et de variantes de capacité. Grâce à leur conception sur mesure, une solution adaptée peut également être conçue pour les installations où l’espace disponible est limité. |
 |
Conçu pour les échangeurs à contre-courant Les RECUBOX® OPEN sont conçus pour une large gamme d’échangeurs de chaleur à contre-courant et leur construction spécifique est toujours adaptée au type d’échangeur installé. |
 |
Large plage de débit La gamme RECUBOX® permet de concevoir des systèmes allant de petites applications résidentielles jusqu’à de grandes installations de ventilation avec des débits de plusieurs milliers de m³/h. |
 |
Possibilité de raccorder un ioniseur Selon les exigences de l’installation concernée, le système peut être complété par exemple par un ioniseur MALAPA IN03 ou par d’autres composants de ventilation. |
 |
Variabilité maximale La position des raccordements d’entrée et de sortie peut être adaptée au projet concerné, au tracé des conduits, au diamètre requis ainsi qu’à l’espace disponible dans le local technique. |
 |
Version miroir Une version miroir est possible pour toutes les variantes adaptées. L’évacuation des condensats est réalisée au moyen d’un raccord fileté 1/2" et peut, selon la version choisie, être préparée dans plusieurs positions. |
Nous accordons une garantie exceptionnelle de 12 ans sur l’étanchéité du caisson des RECUBOX®.
Le caisson est fabriqué en polypropylène de haute qualité et assemblé par soudage à l’air chaud, ce qui permet d’obtenir des assemblages homogènes, solides et durablement stables, sans risque de corrosion ni de décollement progressif des assemblages structurels.
Contrairement aux constructions utilisant des assemblages collés, des rivets, des bandes d’étanchéité ou des combinaisons de différents matériaux, le RECUBOX® conserve son étanchéité à l’air et sa résistance mécanique même après de nombreuses années de fonctionnement.
 |
Installation facile Le montage est facilité par des éléments de construction préparés et des ouvertures destinées aux tiges filetées. Le mode de suspension ou de pose peut être adapté à l’installation concernée. |
 |
Filtres grande surface La grande surface de filtration permet de réduire la vitesse de passage de l’air à travers le média filtrant et de limiter la perte de charge. Les cadres de filtre permettent en même temps un remplacement facile du média filtrant. Dans sa version de base, le RECUBOX® est équipé d’un média filtrant de classe M5. |
 |

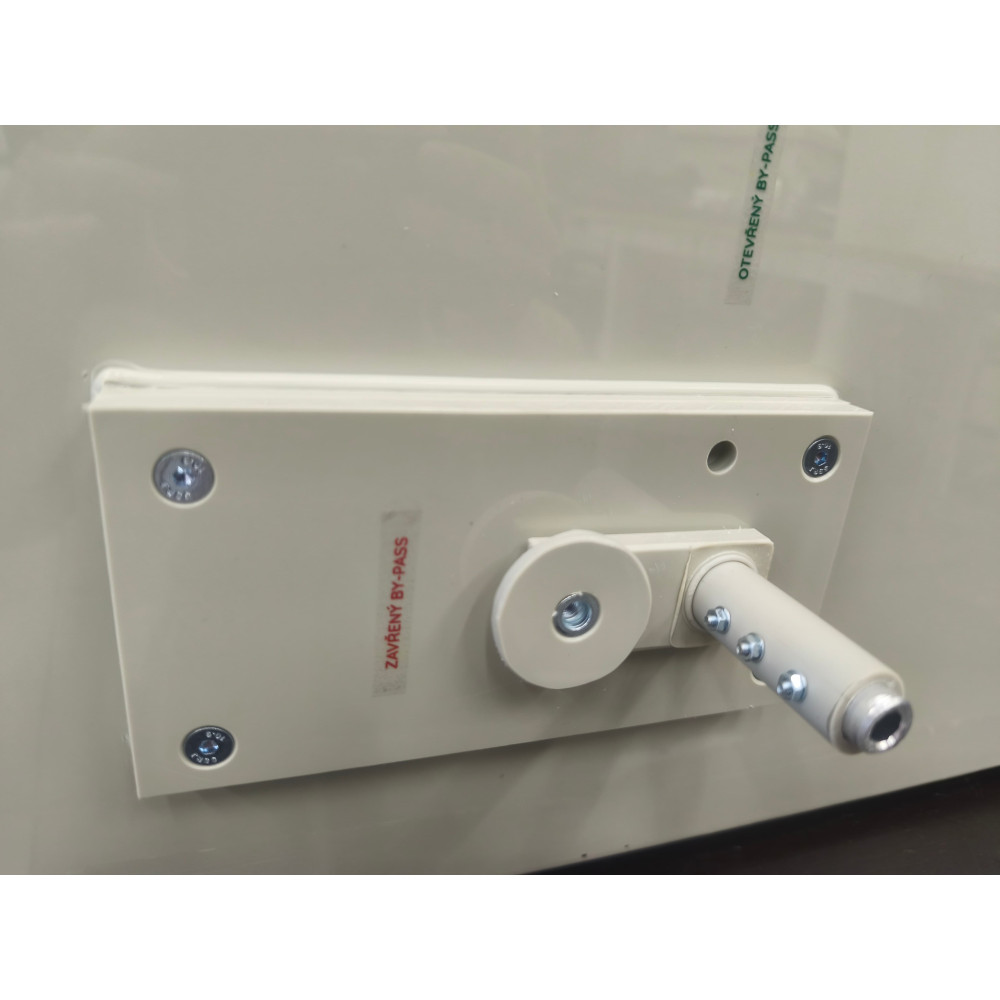

BY-PASS Le BY-PASS est disponible sous forme d’élément de dérivation séparé ou comme solution intégrée avec possibilité de commande manuelle ou préparation pour servomoteur. Le diamètre de l’axe du BY-PASS est de 14 mm. |
 |
Le RECUBOX® peut être commandé sans isolation thermique ou avec une isolation d’une épaisseur de 30 ou 50 mm. Dans la version isolée, l’isolation thermique est hermétiquement enfermée entre deux enveloppes en polypropylène. Une deuxième enveloppe en PP de 5 mm est donc ajoutée autour de l’isolant afin de le protéger et de créer un ensemble structurel compact. |
.jpg)
 |
1. RECUTECH RSK+16-300-25 Échangeur à contre-courant entièrement en aluminium, fabricant tchèque. |
 |
2. RECUTECH RSF+16-300-H-F-29 Échangeur à contre-courant avec plaques HPS, fabricant tchèque. |
 |
3. ZERN ENGINEERING HU-EX6 366/300 Échangeur à contre-courant avec plaques HPS et enveloppe HPS, fabricant ukrainien. |
La variante est sélectionnée au cours du processus de commande.
Vue du RECUBOX® de face avec la porte de service ouverte.
Les dimensions indiquées sont sans isolation thermique. Si les dimensions doivent être adaptées, par exemple en raison de raccordements de plus grand diamètre ou d’une autre modification technique, nous vous en informerons après la commande et avant le début de la fabrication.
 |
A01 Échangeur sur le bac large, 4 raccordements latéraux Dimensions : 450 (A) × 450 (B) × 389 (C) mm |
 |
B01 Échangeur sur le bac étroit, 4 raccordements latéraux Dimensions : 450 (B) × 450 (A) × 389 (C) mm |
 |
A02 Échangeur sur le bac large, 2 raccordements vers le haut et 2 raccordements latéraux Dimensions : 450 (A) × 450 (B) × 389 (C) mm |
 |
B02 Échangeur sur le bac étroit, 2 raccordements vers le haut et 2 raccordements latéraux Dimensions : 450 (B) × 450 (A) × 389 (C) mm |
 |
C01 Échangeur sur le bac étroit, 4 raccordements vers le haut Dimensions : 490 (A) × 549 (C) × 490 (B) mm Les dimensions plus importantes du RECUBOX® sont nécessaires pour assurer un écoulement correct de l’air. Si la configuration sélectionnée ne peut pas être réalisée techniquement, nous vous contacterons avec une proposition de solution alternative. |
 |
Accès pour l’entretien – dimension E Il est nécessaire de laisser suffisamment d’espace devant la porte de service du RECUBOX® afin de pouvoir retirer l’échangeur du module. E = C − 60 mm BY-PASS intégré – dimension F Le BY-PASS intégré est placé derrière l’échangeur et augmente la profondeur totale du RECUBOX® d’environ un tiers de sa profondeur de base. F = 1/3 × C Le BY-PASS ouvre un trajet de dérivation pour l’air frais autour de l’échangeur avec une très faible perte de charge. Dans cette version, l’ouverture du BY-PASS ne ferme pas le passage à travers l’échangeur. Toutefois, grâce à la perte de charge nettement plus faible du trajet de dérivation ouvert, la quantité d’air traversant l’échangeur est minimisée. |
Le RECUBOX® est fabriqué selon la configuration sélectionnée. La position et le diamètre des raccordements, l’orientation de la porte de service, la position de l’évacuation des condensats, le type d’isolation, la conception du BY-PASS ainsi que d’autres détails de construction peuvent être adaptés à l’installation concernée.
Si la configuration sélectionnée ne peut pas être réalisée techniquement ou si une autre solution est plus appropriée, nous vous contacterons avant le début de la fabrication.
Exemple de construction du RECUBOX® dans une version sans portes d’accès :
Le prix du produit comprend l’échangeur de chaleur intégré ainsi que la configuration indiquée pour la variante de produit concernée. Les éventuels accessoires optionnels et les modifications individuelles de construction sont définis selon la configuration sélectionnée au cours du processus de commande.
Fiche technique
