RECUBOX ENTÁLPICO OPEN EX 03/500 - 700 m³/h (intercambiador extraíble en la carcasa, caja de recuperación, recuperación de aire)
Hecho en la República Checa...
Intercambiador ENTÁLPICO extraíble de alta eficiencia RECUTECH .....
Rendimiento hasta 700 m3/hora.....
Filtros M5 con costos de reemplazo minimizados...
Las cajas RECUBOXES® se fabrican íntegramente en la República Checa. como producción personalizada basada en las especificaciones exactas proporcionadas por nuestros clientes.
La alta calidad está garantizada gracias al uso de materiales de la más alta calidad del fabricante alemán SIMONA AG en combinación con un procesamiento con equipos suizos Leister AG.
Le presentamos una solución inteligente para un sistema de recuperación de calor con una variabilidad infinita del sistema de ventilación resultante (a diferencia de las unidades de recuperación de calor, los ventiladores se colocan
Se instala por separado en la tubería, así como otros accesorios adicionales. Gracias a esto, el sistema garantiza una larga vida útil con fácil sustitución de componentes individuales, ampliabilidad ilimitada y actualizaciones del sistema a un precio mínimo.
PRINCIPALES VENTAJAS DE RECUBOXES®: |
| DESMONTAR EL INTERCAMBIADOR DE CALOR DEL RECUBOX es completamente sencillo, literalmente de una sola vez. |
| MÁXIMA HIGIENE garantizada gracias a la posibilidad de desmontar el intercambiador y lavarlo tanto a él como a toda la unidad. El intercambiador cuenta con un certificado de higiene certificado por ILH Berlín y el material RECUBOX está certificado para el almacenamiento de alimentos y su uso en el sector sanitario. |

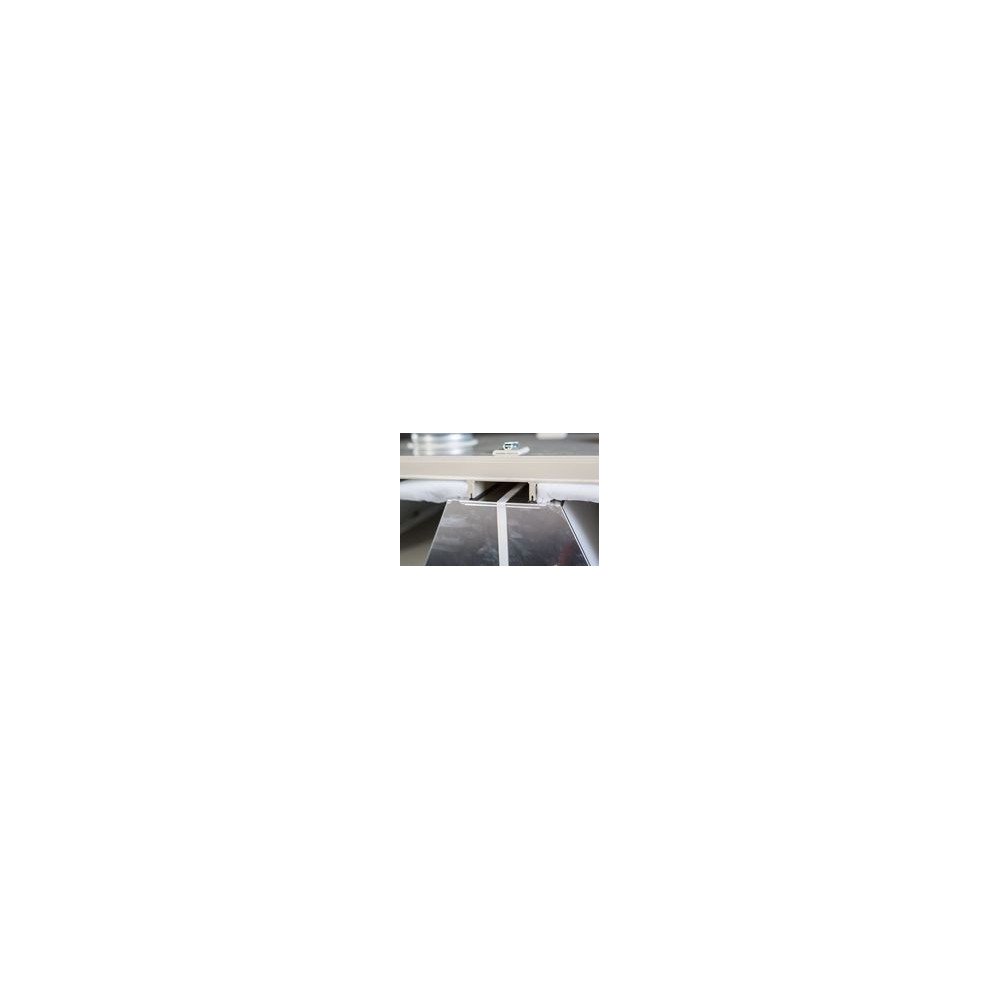

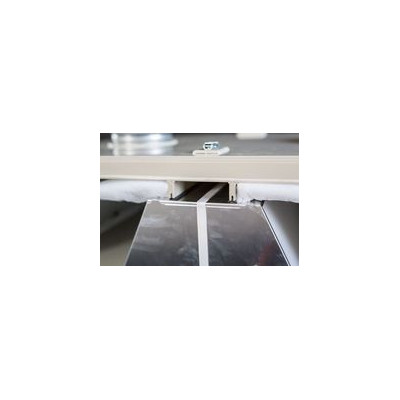

| El sellado del intercambiador en el RECUBOX se realiza mediante sellado en la ranura, sin usar adhesivos ni selladores adhesivos, que se degradan con el tiempo. Esto facilita enormemente la extracción y reinserción del intercambiador. El sello se puede reemplazar fácilmente si es necesario. |
| SIN TORNILLOS, REMACHES NI PEGAMENTO : RECUBOX está fabricado con un solo tipo de material mediante tecnología de soldadura por gas caliente . Esto garantiza uniones totalmente herméticas sin degradación por el envejecimiento , a diferencia de otras uniones de diferentes materiales. |
| LA GAMA DE MEDIDAS es tan amplia que somos capaces de encontrar un RECUBOX adecuado con el volumen de caudal de aire necesario incluso para los espacios más sombreados. |
| RECUBOXY OPEN están diseñados para la línea de producción completa de intercambiadores RX, RX-P y RSX-P certificados por EUROVENT |
g" ancho="39" alto="40" estilo="margen-izquierdo:automático;margen-derecho:automático;" /> | EL RANGO DE CAUDAL es de 50 a X.000 m3/hora. |
| POSIBILIDAD DE CONEXIÓN SIMPLE DEL IONIZADOR MALAPA IN03 |

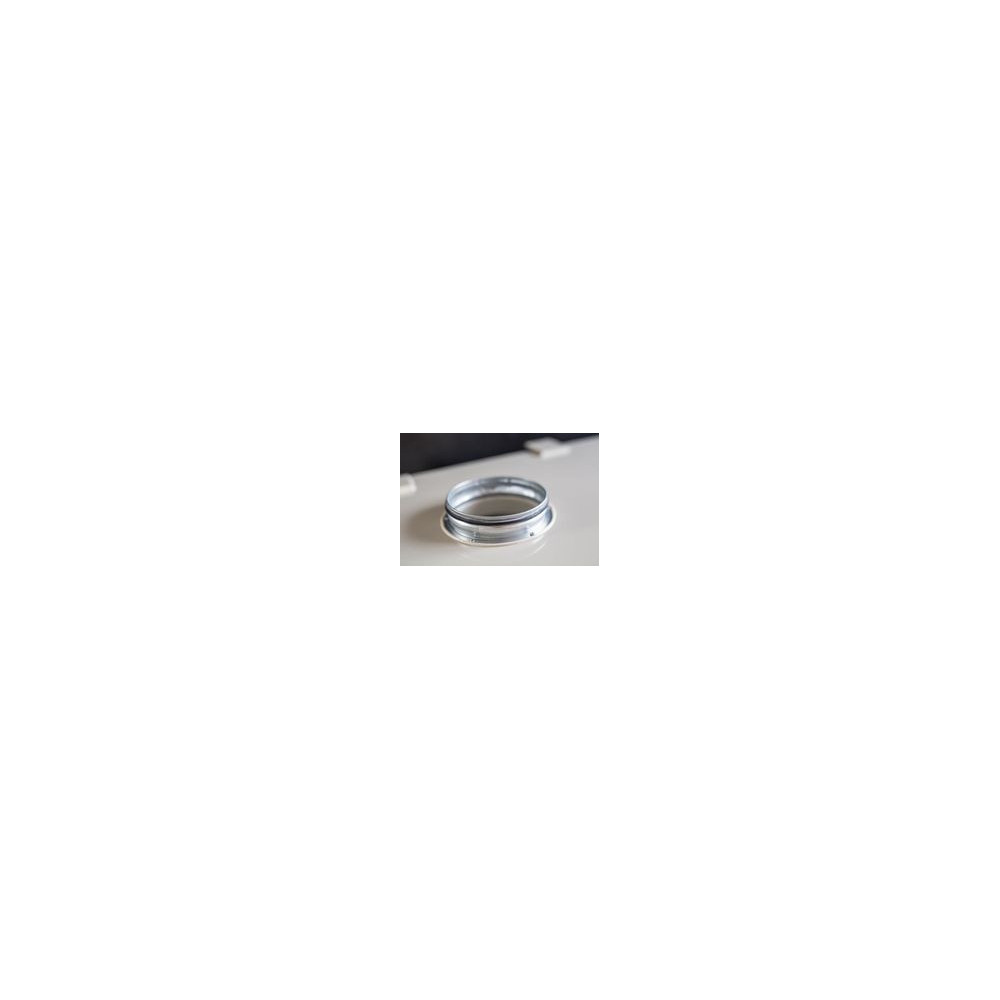

| VARIABILIDAD INFINITA de colocación de boquillas de entrada y salida en cualquier dimensión |
| El uso del espejo es posible en todas las variantes. El drenaje de condensados se fija con una conexión roscada de 1/2" de diámetro y se instala en dos puntos. |
|
La INSTALACIÓN es fácil gracias a los orificios de montaje para varillas roscadas. |
|
Filtros de gran superficie para cualquier tipo de tejido filtrante, fácilmente reemplazables. La unidad está equipada con tejidos filtrantes de clase M5. |
| El bypass está disponible como componente de cortocircuito o integrado con preparación para control manual o servo. El diámetro del eje del bypass es de 14 mm. |
 | RECUBOX se puede pedir sin AISLAMIENTO térmico o con aislamiento de 30 y 50 mm. Es fundamental que el aislamiento esté herméticamente sellado entre dos carcasas. Por lo tanto, si solicita una RECUBOX aislada, recibirá una carcasa adicional de PP de 5 mm de espesor, además del aislamiento. |
ESQUEMA DE CONEXIÓN ABIERTA DE RECUBOX EN UNA VIVIENDA FAMILIAR
DIAGRAMA DE CABLEADO CON CONTROL REX EC Y VENTILADORES EC
ancho="500" alto="583" />
PRESENTACIÓN EN VÍDEO DE RECUBOX - SIN PUERTA DE ACCESO:
INFORMACIÓN SOBRE EL INTERCAMBIADOR ENTÁLPICO DE CONTRAFLUJO INSTALADO:
La serie RFK+ / RFC+ es una alternativa totalmente entálpica a los intercambiadores de calor de aluminio a contraflujo RSF+. Gracias a su innovadora tecnología, ofrece no solo una eficiencia térmica de hasta el 90 %, sino también una muy alta eficiencia de humedad. Gracias a sus mismas dimensiones, el intercambiador de calor de aluminio y plástico se puede sustituir fácilmente sin necesidad de realizar modificaciones adicionales en la unidad de recuperación de calor.
- Eficiencia térmica hasta el 90%
- Eficiencia latente de hasta el 75%
- Alta resistencia a la presión desequilibrada
- Alta permeabilidad selectiva
- Material METÁLICO único
- La mayor eficiencia térmica de todos los productos de entalpía del mercado.
- Alta eficiencia de humedad
- La diferencia máxima de presión de entrada/salida de 800 Pa supera a otros productos de entalpía con membrana basada en polímero
- Reducción de la condensación y reducción significativa del punto de congelación.
- Permeación de únicamente vapor de agua a través de una membrana permeable altamente selectiva
- Estanqueidad garantizada gracias a pruebas de producción del 100%
- Úselo con unidades estándar gracias a las dimensiones estandarizadas
- Certificación Eurovent, certificación de higiene según VDI 6022 y clasificación de reacción al fuego según EN 13501-1
img src="https://www.rekupex.cz/img/cms/QMS.jpg" alt="" ancho="34" alto="34" estilo="estilo de borde: ninguno; alineación vertical: medio; alto: automático;" />
Gráfica de dependencia de la pérdida de presión - PD [Pa] respecto al caudal volumétrico AV [m3/h] - Intercambiador RECUTECH RFK+16-500-28
Parámetros para el período invernal según la organización EUROVENT
Relación aire interior/exterior 1:1, temperatura del aire exterior -3°C y humedad relativa 90%, temperatura del aire interior 25°C y humedad relativa 60%, resultados de un software de cálculo certificado por la empresa europea Eurovent
Gráfico de la dependencia de la eficiencia EFF [%] del caudal volumétrico AV [m3/h] - Intercambiador RECUTECH RFK+16-500-28
Parámetros del período invernal medio en la República Checa
Relación aire interior/exterior 1:1, temperatura del aire exterior -3°C y humedad relativa 90%, temperatura del aire interior 25°C y humedad relativa 60%, resultados de un software de cálculo certificado por la empresa europea Eurovent
Gráfico de la dependencia de la eficiencia EFF [%] de la humedad relativa RH [%] - Intercambiador RECUTECH RFK+16-500-28
Parámetros del período invernal medio en la República Checa
Relación aire interior/exterior 1:1, temperatura del aire exterior -3°C y humedad relativa 90%, temperatura del aire interior 25°C y humedad relativa 60%, resultados de un software de cálculo certificado por la empresa europea Eurovent
OPCIONES DE UBICACIÓN DEL PUERTO DE CONEXIÓN - ELECCIÓN DURANTE EL PROCESO DE PEDIDO VISTA FRONTAL DE RECUBOX CON PUERTA ABIERTA LAS DIMENSIONES SON SIN AISLAMIENTO, SE NECESITA INFORMACIÓN ADICIONAL - si las dimensiones cambian significativamente debido a conectores de conexión más grandes u otros factores, Le informaremos después de realizar el pedido. | |

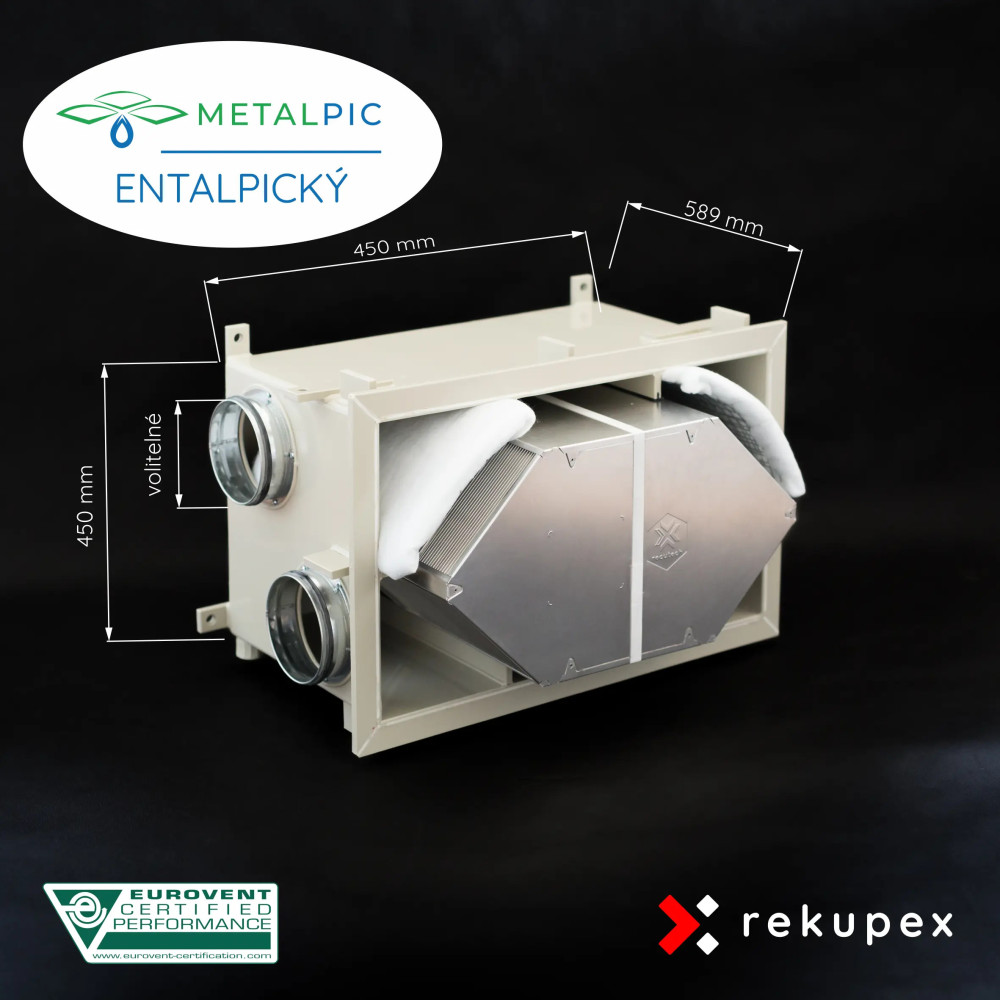

 | A01 INTERCAMBIADOR DE CALOR DE BANDEJA ANCHA, 4 PUERTOS LATERAL Dimensiones: 450 (A) x 450 (B) x 589 (C) mm - ancho x alto x profundidad El dibujo muestra conexiones clásicas y reflejadas (disponibles para todos los RECUBOX® sin ninguna conversión) |
| B01 INTERCAMBIADOR DE CALOR DE BANDEJA ESTRECHA, 4 PUERTOS LATERAL Dimensiones: 450 (B) x 450 (A) x 589 (C) mm - alto x ancho x profundidad El dibujo muestra conexiones clásicas y reflejadas (disponibles para todos los RECUBOX® sin ninguna conversión) |
| A02 INTERCAMBIADOR DE CALOR DE BANDEJA ANCHA, 2 CONEXIONES HACIA ARRIBA, 2 CONEXIONES HACIA LATERAL Dimensiones: 450 (A) x 450 (B) x 589 (C) mm - ancho x alto x profundidad El dibujo muestra las conexiones clásicas y de espejo (disponibles en Todos los RECUBOX® sin ninguna conversión) |
| B02 INTERCAMBIADOR DE CALOR DE BANDEJA ESTRECHA, 2 CONEXIONES HACIA ARRIBA, 2 CONEXIONES HACIA LATERAL Dimensiones: 450 (B) x 450 (A) x 589 (C) mm - alto x ancho x profundidad El dibujo muestra conexiones clásicas y reflejadas (disponibles para todos los RECUBOX® sin ninguna conversión) |
 | C01 INTERCAMBIADOR DE CALOR DE BANDEJA ESTRECHA , 4 PUERTOS HASTA Dimensiones: 520 (A) x 749 (C) x 490 (B) mm - ancho x profundidad x altura (Las mayores dimensiones del RECUBOX® se deben a un flujo de aire adecuado; si no es posible colocar las boquillas, se le informará sobre una posible solución alternativa) |
| DIMENSIONES DE ACCESO Y BYPASS DE SERVICIO | |
 | ACCESO AL SERVICIO - dimensión E Para que el intercambiador pueda extraerse del recubox sin problemas, debe preverse un espacio mínimo correspondiente a la longitud del intercambiador delante de la puerta del recubox. E = C - 60 [mm] BY-PASS INTEGRADO - dimensión F El by-pass integrado está situado “detrás del intercambiador” y aumenta el recubox en 1/3 de la profundidad.
BY-PASS abre el bypass de aire fresco alrededor del intercambiador con una pérdida de presión prácticamente nula. La apertura del BY-PASS no cierra el paso a través del intercambiador, pero gracias al BY-PASS abierto se minimiza la cantidad de aire fresco que pasa a través del intercambiador. |
LOS PRECIOS SON FINALES INCLUYENDO EL INTERCAMBIADOR INTEGRADO, TODOS LOS COSTOS, IMPUESTOS Y TASAS.
Ficha técnica
- Duración de la garantía
- 36 m.
- Presión diferencial máxima entre admisión y escape [Pa]:
- 600
- Máxima eficiencia en salida [m3/hora]:
- 0 - 700
- Diámetro [mm]
- 90 - 200
- Dimensiones del intercambiador de calor [mm]:
- 366 x 366 x 500
- Espesor del material de la carcasa [mm]:
- 5, 10
- Temperatura de funcionamiento [°C]
- min. -40, max. +80
- Coeficiente de conductividad térmica del material aislante [W/mK]:
- 0,036
- País natal
- Czech Republic
- Intercambiador extraíble
- SÍ
- Intercambiador de entalpía
- SÍ
