ENTHALPIC RECUBOX® OPEN EX 03/500 - 700 m3/h. (irrotettava lämmönvaihdin kotelossa, talteenottolaatikko, ilman talteenotto)

RECUBOXES®-tuotteet valmistetaan kokonaan Tšekin tasavallassa. räätälöitynä tuotantona asiakkaidemme toimittamien tarkkojen eritelmien perusteella.

Korkea laatu taataan käyttämällä saksalaisen valmistajan SIMONA AG:n korkealaatuisimpia materiaaleja ja prosessoimalla sveitsiläisillä Leister AG -laitteilla.

Esittelemme sinulle älykkään ratkaisun lämmöntalteenottojärjestelmään, jonka tuloksena syntyvän ilmanvaihtojärjestelmän muunnelma on loputon (toisin kuin lämmöntalteenottoyksiköissä, puhaltimet sijoitetaan
erikseen putkistoon, sekä muita lisävarusteita. Tämän ansiosta järjestelmä takaa pitkän käyttöiän, yksittäisten komponenttien helpon vaihdon, rajattoman laajennettavuuden ja järjestelmäpäivitykset minimaaliseen hintaan)

RECUBOX voidaan tilata joko ilman lämmöneristystä tai 30 ja 50 mm eristyksellä. On tärkeää, että eristys on hermeettisesti suljettu kahden kuoren väliin. Jos siis tilaat eristetyn RECUBOXin, saat eristyksen lisäksi myös 5 mm paksuisen PP-kuoren.

RECUBOX OPEN -KYTKENTÄKAAVIO OMATALOSSA

KYTKENTÄKAAVIO REX EC -OHJAUKSELLA JA EC-PUHALTIMISILLA

leveys="500" korkeus="583" />

VIDEOSIESITYS RECUBOXISTA - ILMAN HUOLTOLUUKKUA:

TIETOJA ASENNETUSTA VASTAVIRTAISESTA ENTALPISESTA LÄMMÖNVAIHIMISTA:

RFK+ / RFC+ -sarja on täysin entalpinen vaihtoehto RSF+ -vastavirta-alumiinilämmönvaihtimille, joka innovatiivisen teknologian ansiosta tarjoaa jopa 90 %:n lämpötehokkuuden lisäksi erittäin korkean kosteustehokkuuden. Samojen mittojen ansiosta alumiini- ja muovilämmönvaihdin on myös helppo vaihtaa ilman lisämuutoksia lämmöntalteenottoyksikköön.

• Lämpötehokkuus jopa 90 %
• Latentti hyötysuhde jopa 75 %
• Korkea vastustuskyky epätasapainoiselle paineelle
• Korkea selektiivinen läpäisevyys
• Ainutlaatuinen METALPIC-materiaali
• Korkein terminen hyötysuhde kaikista markkinoilla olevista entalpiatuotteista
• Korkea kosteustehokkuus
• Suurin tulo- ja lähtöpaine-ero 800 Pa ylittää muiden polymeeripohjaisen kalvon ansiosta entalpiaa hyödyntävien tuotteiden tehon
• Kondensaation vähentäminen ja merkittävä jäätymispisteen alentaminen
• Vain vesihöyryn läpäisy erittäin selektiivisen läpäisevän kalvon läpi
• Taattu tiiviys 100 %:n tuotantotestauksen ansiosta
• Voidaan käyttää vakioyksiköiden kanssa standardoitujen mittojen ansiosta
• Eurovent-sertifiointi, hygieniasertifiointi VDI 6022 -standardin mukaisesti ja paloluokittelu standardin EN 13501-1 mukaisesti

img src="https://www.rekupex.cz/img/cms/QMS.jpg" alt="" width="34" height="34" style="border-style:none;vertical-align:middle;height:auto;" />

Kaavio painehäviön - PD [Pa] riippuvuudesta tilavuusvirtaan AV [m3/h] - RECUTECH RFK+16-500-28 -lämmönvaihdin

EUROVENT-organisaation mukaiset talvikauden parametrit

sisä-/ulkoilman suhde 1:1, ulkolämpötila -3 °C ja suhteellinen kosteus 90 %, sisälämpötila 25 °C ja suhteellinen kosteus 60 %, tulokset eurooppalaisen Eurovent-yrityksen sertifioimalla laskentaohjelmistolla

Kaavio hyötysuhteen EFF [%] riippuvuudesta tilavuusvirrasta AV [m3/h] - RECUTECH RFK+16-500-28 -lämmönvaihdin

Tšekin tasavallan keskimääräisen talvikauden parametrit

sisä-/ulkoilman suhde 1:1, ulkolämpötila -3 °C ja suhteellinen kosteus 90 %, sisälämpötila 25 °C ja suhteellinen kosteus 60 %, tulokset eurooppalaisen Eurovent-yrityksen sertifioimalla laskentaohjelmistolla

Kaavio hyötysuhteen EFF [%] riippuvuudesta suhteellisesta kosteudesta RH [%] - RECUTECH RFK+16-500-28 -lämmönvaihdin

Tšekin tasavallan keskimääräisen talvikauden parametrit

sisä-/ulkoilman suhde 1:1, ulkolämpötila -3 °C ja suhteellinen kosteus 90 %, sisälämpötila 25 °C ja suhteellinen kosteus 60 %, tulokset eurooppalaisen Eurovent-yrityksen sertifioimalla laskentaohjelmistolla

LIITÄNTÄPORTIN SIJAINTIVAIHTOEHDOT - VALINTA TILAUKSEN AIKANA RECUBOXIN EDESTÄ OVI AUKI MITAT OVAT ILMAN ERISTYSTÄ, LISÄTIETOJA TARVITAAN - jos mitat muuttuvat merkittävästi suurempien liitäntäpistokkeiden tai muiden tekijöiden vuoksi, Ilmoitamme teille tilauksen jälkeen.

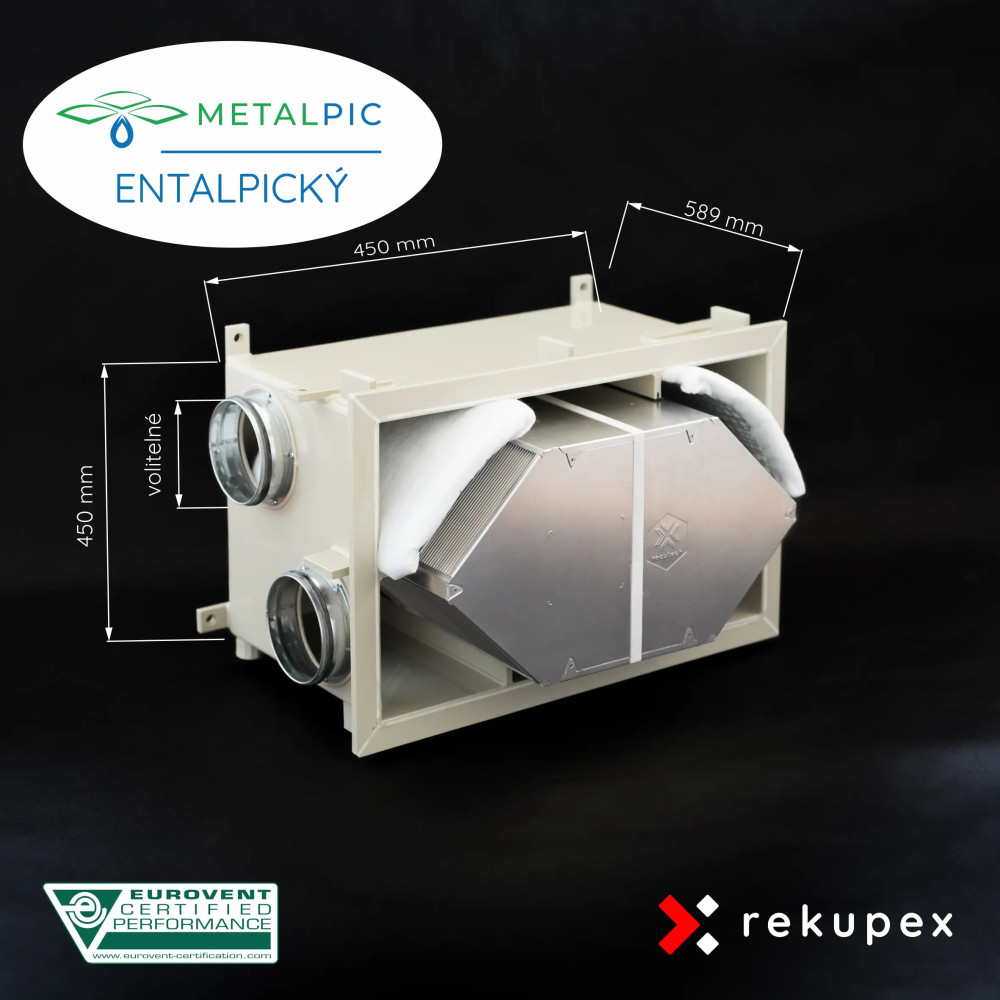

	A01 LEVEÄ ALUSTALLINEN LÄMMÖNVAIHIN, 4 SIVUPORTTIA Mitat: 450 (A) x 450 (L) x 589 (C) mm - leveys x korkeus x syvyys Kuvassa näkyvät klassiset ja peilatut liitännät (saatavilla kaikkiin RECUBOX®-laitteisiin ilman muuntamista)
	B01 KAPEA LÄMMÖNVAIHIN, 4 PORTTIA SIVULLA Mitat: 450 (L) x 450 (A) x 589 (C) mm - korkeus x leveys x syvyys Kuvassa näkyvät klassiset ja peilatut liitännät (saatavilla kaikkiin RECUBOX®-laitteisiin ilman muuntamista)
	A02 LEVEÄ LÄMMÖNVAIHIN, 2 LIITÄNTÄ YLÖSPÄIN, 2 LIITÄNTÄ SIVUILLA Mitat: 450 (A) x 450 (L) x 589 (C) mm - leveys x korkeus x syvyys Piirustuksessa näkyvät klassiset ja peilikytkennät (saatavilla kaikki RECUBOX®-laitteet ilman muuntamista)
	B02 KAPEA LÄMMÖNVAIHIN , 2 LIITÄNTÄ YLÖSPÄIN, 2 LIITÄNTÄ SIVUILLA Mitat: 450 (L) x 450 (A) x 589 (C) mm - korkeus x leveys x syvyys Kuvassa näkyvät klassiset ja peilatut liitännät (saatavilla kaikkiin RECUBOX®-laitteisiin ilman muuntamista)
	C01 KAPEA LÄMMÖNVAIHIN , 4 PORTTIA YLÖSPÄIN Mitat: 520 (A) x 749 (C) x 490 (B) mm - leveys x syvyys x korkeus (RECUBOX®-laitteen suuremmat mitat johtuvat asianmukaisesta ilmavirrasta; jos suuttimia ei voida asentaa, sinulle ilmoitetaan mahdollisesta vaihtoehtoisesta ratkaisusta)

HUOLTOON PÄÄSY JA OHITUSMITAT

HUOLTOON PÄÄSY - mitta E Lämmönvaihtimen luukun eteen on jätettävä vähintään sen pituutta vastaava tila, jotta lämmönvaihdin voidaan poistaa lämmityslaatikosta ongelmitta. E = C - 60 [mm] INTEGROITU OHITUS - mitta F Integroitu ohitus sijaitsee "lämmönvaihtimen takana" ja lisää lämmönvaihtimen syvyyttä 1/3:lla. F = 1/3 x C [mm] BY-PASS avaa raitisilman ohituksen lämmönvaihtimen ympärillä lähes ilman painehäviötä. Ohivirtauksen avaaminen ei sulje kulkua lämmönvaihtimen läpi, mutta avoimen ohivirtauksen ansiosta lämmönvaihtimen läpi kulkevan raitisilman määrä minimoituu.

HINTA ON LOPULLINEN JA SISÄLTÄÄ INTEGROIDUN VAIHTIMEN, KAIKKI KULUT, VEROT JA MAKSUT.
