ENTHALPIC RECUBOX® OPEN EX 03/500 - 700 m3/h. (scambiatore estraibile nella cassa, box di recupero, recupero aria)
Prodotto nella Repubblica Ceca...
Scambiatore ENTALPICO estraibile ad alta efficienza RECUTECH .....
Portata fino a 700 m3/ora .....
Filtri M5 con costi di sostituzione ridotti al minimo...
Le RECUBOXES® vengono prodotte interamente nella Repubblica Ceca. come produzione personalizzata basata sulle specifiche esatte fornite dai nostri clienti.
L'elevata qualità è garantita dall'impiego di materiali di primissima qualità del produttore tedesco SIMONA AG, abbinati alla lavorazione con macchinari della svizzera Leister AG.
Vi presentiamo una soluzione intelligente per un sistema di recupero del calore con una variabilità infinita del sistema di ventilazione risultante (a differenza delle unità di recupero del calore, i ventilatori sono posizionati
separatamente nella tubazione, così come altri accessori aggiuntivi. Grazie a ciò, il sistema garantisce una lunga durata con facile sostituzione dei singoli componenti, espandibilità illimitata e aggiornamenti del sistema a un prezzo minimo.
PRINCIPALI VANTAGGI DI RECUBOXES®: |
| RIMUOVERE LO SCAMBIATORE DI CALORE DAL RECUBOX è semplicissimo, si può fare letteralmente in un colpo solo. |
| MASSIMA IGIENE garantita grazie alla possibilità di rimuovere lo scambiatore e di lavarlo sia in modo semplice che in modo semplice e completo. Lo scambiatore è certificato dall'ILH di Berlino con certificato di igiene e il materiale RECUBOX è certificato per la conservazione degli alimenti e per l'uso in ambito sanitario . |

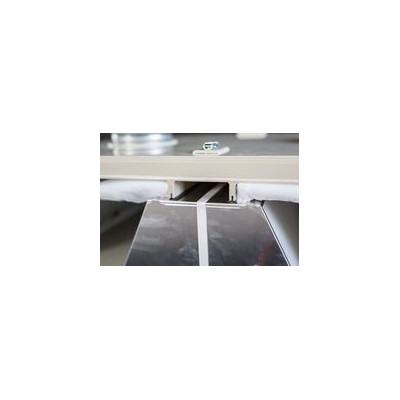

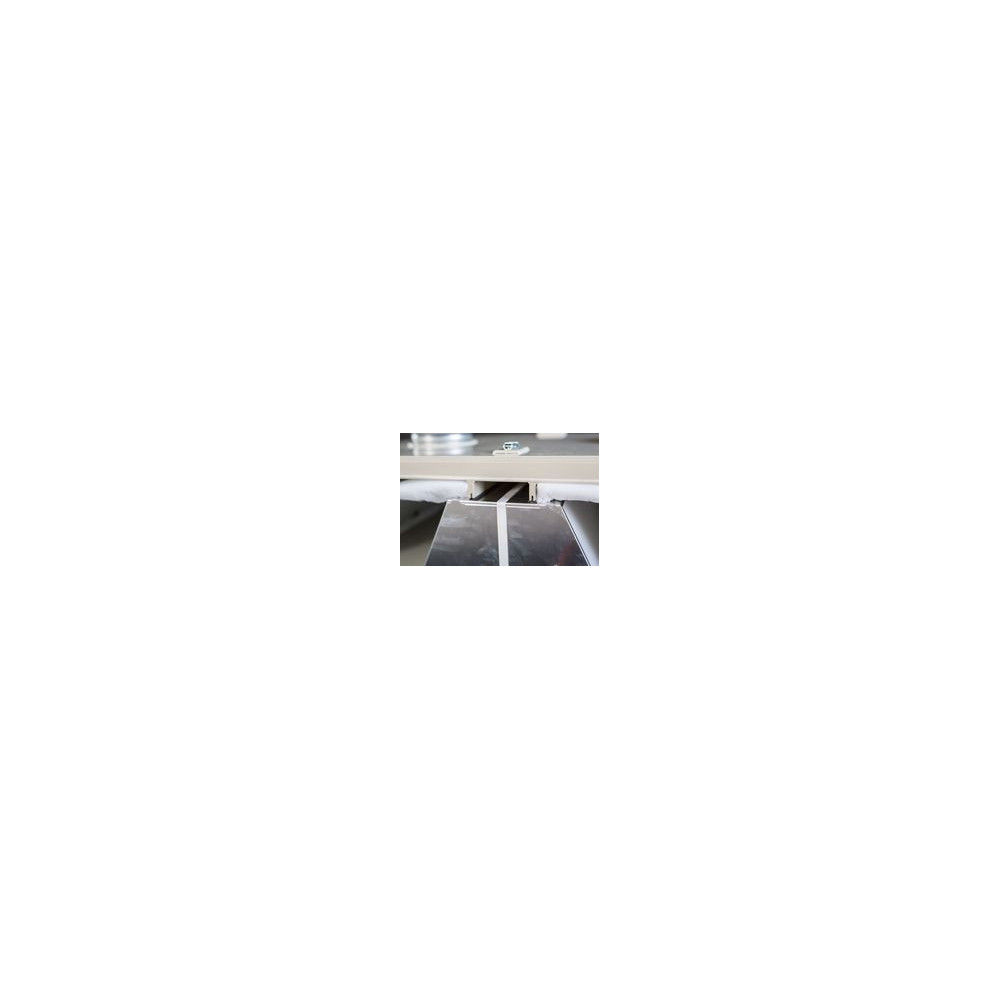

| LA SIGILLATURA DELLO SCAMBIATORE nel RECUBOX avviene sigillando la scanalatura senza l'uso di adesivi o sigillanti adesivi, che si degradano nel tempo. Questo semplifica notevolmente la rimozione e il reinserimento dello scambiatore. La guarnizione può essere facilmente sostituita se necessario. |
| SENZA VITI, RIVETTI O COLLA - RECUBOX è realizzato con un unico tipo di materiale utilizzando la tecnologia di saldatura a gas caldo . Questo garantisce giunzioni assolutamente ermetiche , senza degrado dovuto all'invecchiamento , a differenza di altre giunzioni realizzate con materiali diversi. |
| LA GAMMA DI DIMENSIONI è così ampia che siamo in grado di trovare un RECUBOX adatto con il volume di flusso d'aria necessario anche per gli spazi più ombreggiati. |
| RECUBOXY OPEN sono progettati per la linea di produzione completa degli scambiatori RX, RX-P e RSX-P certificati EUROVENT |
g" width="39" height="40" style="margin-left:auto;margin-right:auto;" /> | L'INTERVALLO DI PORTATA è da 50 a X.000 m3/ora. |
| POSSIBILITÀ DI COLLEGAMENTO SEMPLICE DELLO IONIZZATORE MALAPA IN03 |

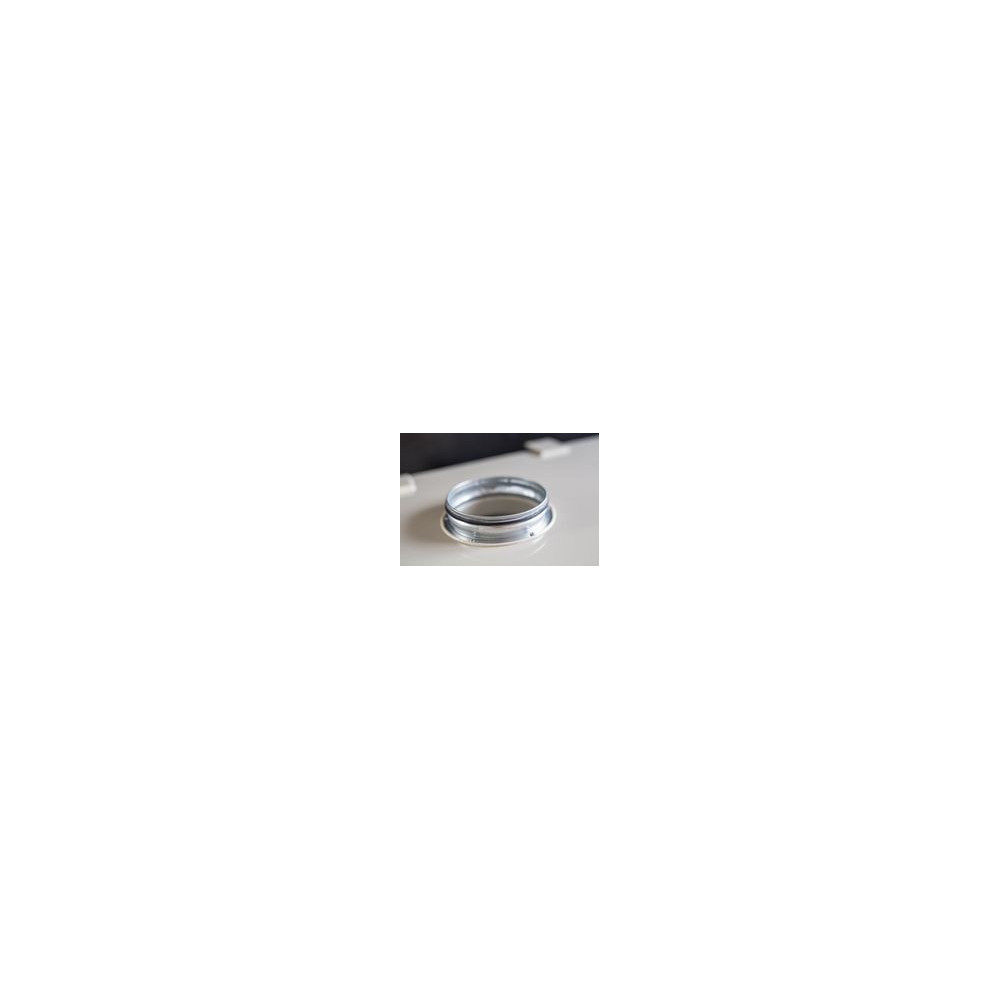

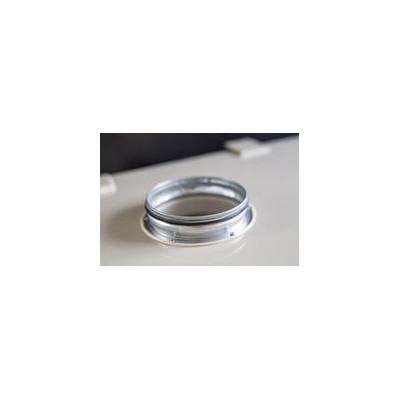

| VARIABILITÀ INFINITA di posizionamento degli ugelli di ingresso e di uscita in qualsiasi dimensione |
| L'USO A SPECCHIO è possibile per tutte le varianti. Lo scarico della condensa è fissato con un raccordo a vite da 1/2" di diametro ed è montato in 2 punti. |
|
L'INSTALLAZIONE è semplice grazie ai fori di montaggio per barre filettate |
|
FILTRI DI GRANDE SUPERFICIE per l'utilizzo di qualsiasi tessuto filtrante, facilmente sostituibile. L'unità è dotata di serie di tessuti filtranti di classe di filtrazione M5. |
| BY-PASS è disponibile come componente di cortocircuito o integrato con predisposizione per controllo manuale o servocomando. Il diametro dell'albero di bypass è di 14 mm. |
 | RECUBOX può essere ordinato senza ISOLAMENTO termico oppure con isolamento da 30 e 50 mm. È essenziale che l'isolamento sia sigillato ermeticamente tra due gusci. Pertanto, ordinando un RECUBOX isolato, riceverete anche un guscio aggiuntivo in PP di 5 mm di spessore, oltre all'isolamento. |
SCHEMA DI COLLEGAMENTO APERTO RECUBOX IN UNA CASA UNIFAMILIARE
SCHEMA ELETTRICO CON CONTROLLO REX EC E VENTILATORI EC
larghezza="500" altezza="583" />
PRESENTAZIONE VIDEO DI RECUBOX - SENZA PORTA DI ACCESSO:
INFORMAZIONI SULLO SCAMBIATORE ENTALPICO IN CONTROCORRENTE INSTALLATO:
La serie RFK+ / RFC+ è un'alternativa completamente entalpica agli scambiatori di calore in alluminio a flusso controcorrente RSF+, che grazie alla tecnologia innovativa offre non solo un'efficienza termica fino al 90%, ma anche un'efficienza di umidità molto elevata. Grazie alle stesse dimensioni, è inoltre facile sostituire lo scambiatore di calore in alluminio e plastica senza ulteriori modifiche all'unità di recupero di calore.
- Efficienza termica fino al 90%
- Efficienza latente fino al 75%
- Elevata resistenza alla pressione sbilanciata
- Elevata permeabilità selettiva
- Materiale METALPIC unico
- Massima efficienza termica tra tutti i prodotti entalpici sul mercato
- Elevata efficienza di umidità
- La differenza massima di pressione in ingresso/uscita di 800 Pa supera le prestazioni di altri prodotti entalpici con membrana a base di polimeri
- Riduzione della condensa e significativa riduzione del punto di congelamento
- Permeazione del solo vapore acqueo attraverso una membrana permeabile altamente selettiva
- Tenuta garantita grazie ai test di produzione al 100%
- Utilizzo con unità standard grazie alle dimensioni standardizzate
- Certificazione Eurovent, certificazione igienica secondo VDI 6022 e classificazione di reazione al fuoco secondo EN 13501-1
img src="https://www.rekupex.cz/img/cms/QMS.jpg" alt="" width="34" height="34" style="border-style:none;vertical-align:middle;height:auto;" />
Grafico della dipendenza della perdita di carico - PD [Pa] dalla portata volumetrica AV [m3/h] - scambiatore RECUTECH RFK+16-500-28
Parametri per il periodo invernale secondo l'organizzazione EUROVENT
rapporto aria interna/esterna 1:1, temperatura aria esterna -3°C e umidità relativa 90%, temperatura aria interna 25°C e umidità relativa 60%, risultati da software di calcolo certificato dalla società europea Eurovent
Grafico della dipendenza dell'efficienza EFF [%] dalla portata volumetrica AV [m3/h] - Scambiatore RECUTECH RFK+16-500-28
Parametri per il periodo invernale medio nella Repubblica Ceca
rapporto aria interna/esterna 1:1, temperatura aria esterna -3°C e umidità relativa 90%, temperatura aria interna 25°C e umidità relativa 60%, risultati da software di calcolo certificato dalla società europea Eurovent
Grafico della dipendenza dell'efficienza EFF [%] dall'umidità relativa RH [%] - Scambiatore RECUTECH RFK+16-500-28
Parametri per il periodo invernale medio nella Repubblica Ceca
rapporto aria interna/esterna 1:1, temperatura aria esterna -3°C e umidità relativa 90%, temperatura aria interna 25°C e umidità relativa 60%, risultati da software di calcolo certificato dalla società europea Eurovent
OPZIONI PER LA POSIZIONE DELLA PORTA DI CONNESSIONE - SCELTA DURANTE IL PROCESSO DI ORDINAZIONE VISTA FRONTALE DEL RECUBOX CON PORTA APERTA LE DIMENSIONI SONO SENZA ISOLAMENTO, SONO NECESSARIE INFORMAZIONI AGGIUNTIVE - se le dimensioni dovessero cambiare significativamente a causa di prese di collegamento più grandi o altri fattori, Vi informeremo dopo l'ordine. | |

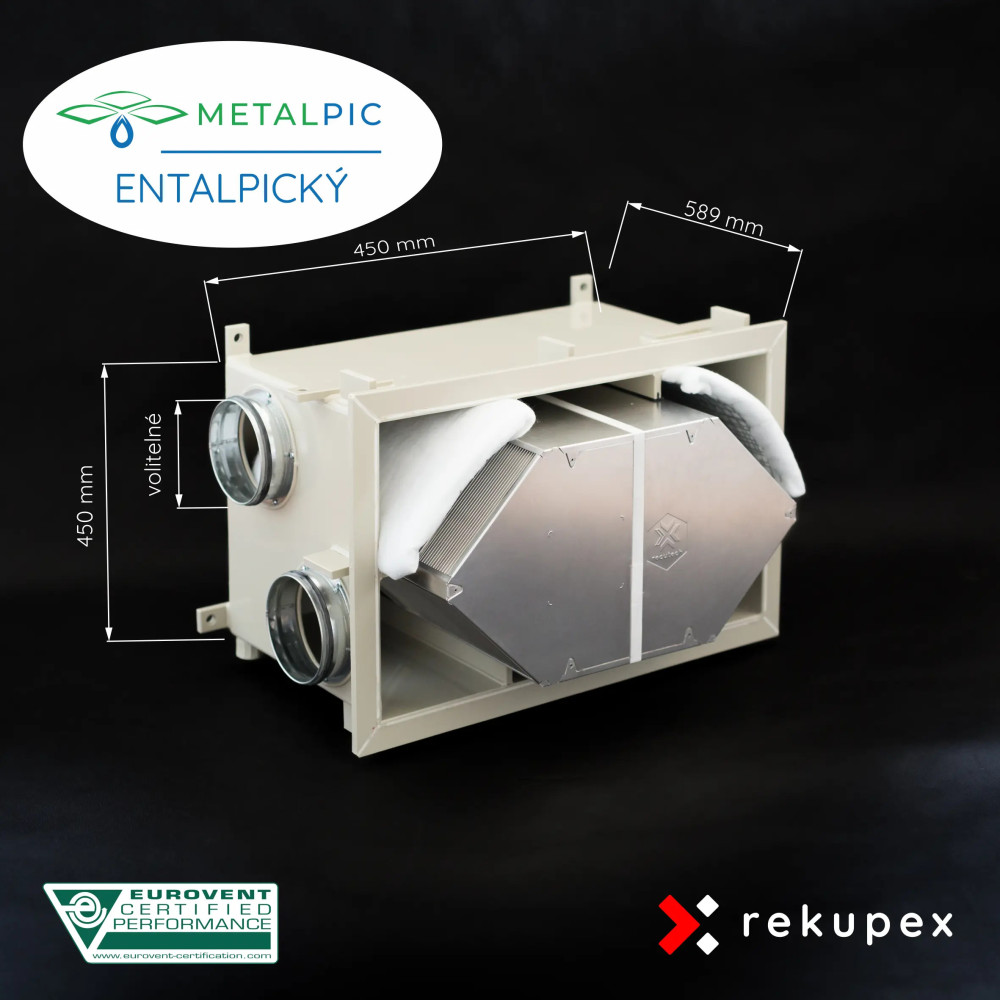

 | A01 SCAMBIATORE DI CALORE A VASSOIO LARGO, 4 PORTE LATERALI Dimensioni: 450 (A) x 450 (B) x 589 (C) mm - larghezza x altezza x profondità Il disegno mostra i collegamenti classici e speculari (disponibili per tutti i RECUBOX® senza alcuna conversione) |
| B01 SCAMBIATORE DI CALORE A VASSOIO STRETTO, 4 PORTE LATERALI Dimensioni: 450 (B) x 450 (A) x 589 (C) mm - altezza x larghezza x profondità Il disegno mostra i collegamenti classici e speculari (disponibili per tutti i RECUBOX® senza alcuna conversione) |
| A02 SCAMBIATORE DI CALORE A VASSOIO LARGO, 2 ATTACCHI VERSO L'ALTO, 2 ATTACCHI LATERALI Dimensioni: 450 (A) x 450 (B) x 589 (C) mm - larghezza x altezza x profondità Il disegno mostra i collegamenti classici e speculari (disponibili in tutti i RECUBOX® senza alcuna conversione) |
| B02 SCAMBIATORE DI CALORE A VASSOIO STRETTO, 2 ATTACCHI VERSO L'ALTO, 2 ATTACCHI LATERALI Dimensioni: 450 (B) x 450 (A) x 589 (C) mm - altezza x larghezza x profondità Il disegno mostra i collegamenti classici e speculari (disponibili per tutti i RECUBOX® senza alcuna conversione) |
 | C01 SCAMBIATORE DI CALORE A VASSOIO STRETTO , 4 PORTE VERSO L'ALTO Dimensioni: 520 (A) x 749 (C) x 490 (B) mm - larghezza x profondità x altezza (le dimensioni maggiori del RECUBOX® sono dovute al corretto flusso dell'aria; se fosse impossibile montare gli ugelli, vi informeremo su una possibile soluzione alternativa) |
| DIMENSIONI DI ACCESSO AL SERVIZIO E BY-PASS | |
 | ACCESSO AL SERVIZIO - dimensione E Davanti alla porta del recubox deve essere previsto uno spazio minimo corrispondente alla lunghezza dello scambiatore, affinché lo scambiatore possa essere estratto dal recubox senza problemi. E = C - 60 [mm] BY-PASS INTEGRATO - dimensione F Il by-pass integrato è posizionato “dietro lo scambiatore” e aumenta la profondità del recubox di 1/3.
BY-PASS apre il bypass dell'aria fresca attorno allo scambiatore con una perdita di pressione praticamente nulla. L'apertura del BY-PASS non chiude il passaggio attraverso lo scambiatore, ma grazie al BY-PASS aperto si riduce al minimo la quantità di aria fresca che passa attraverso lo scambiatore. |
I PREZZI SONO DEFINITIVI E INCLUDONO LO SCAMBIACAMBIO INTEGRATO, TUTTI I COSTI, LE TASSE E LE COMMISSIONI.
Scheda tecnica
- Durata della garanzia
- 36 m.
- Pressione differenziale massima tra aspirazione e scarico [Pa]:
- 600
- Massima efficienza in uscita [m3/ora]:
- 0 - 700
- Diametro [mm]
- 90 - 200
- Dimensioni dello scambiatore di calore [mm]:
- 366 x 366 x 500
- Spessore del materiale dell'involucro [mm]:
- 5, 10
- Temperatura di esercizio [°C]
- min. -40, max. +80
- Coefficiente di conduttività termica del materiale isolante [W/mK]:
- 0,036
- Paese di origine
- Czech Republic
- Vyjmutelný výměník
- ANO
- Entalpický výměník
- ANO
