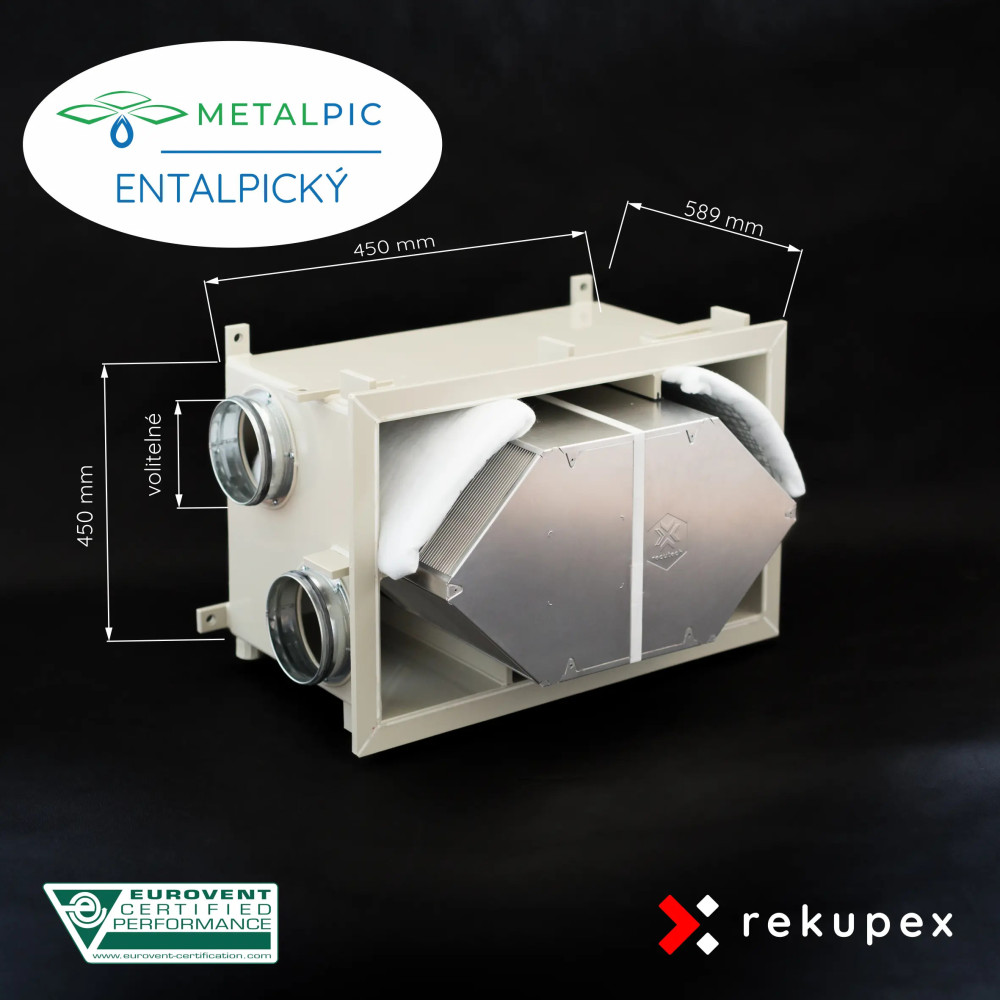

ENTALPICKÝ RECUBOX® OPEN EX 03/500 - 700 m3/h. (vyjmutelný výměník v opláštění, rekuperační box, rekuperace vzduchu)

Vyrobeno v České Republice ...

Vysoce účinný ENTALPICKÝ vyjmutelný výměník RECUTECH .....

Výkon až 700 m3/hod .....

Filtry M5 s minimalizací nákladů na výměnu ...

23 601 Kč
i
Výše uplatněné DPH je 0% pro zemi Spojené státy.
Počet
DODÁNÍ DO 4 TÝDNŮ OD OBJEDNÁNÍ

  Výroba RECUBOXŮ® probíhá kompletně v České Republice     a to jako zakázková výroba na základě přesných specifikací zadaných našimi zákazníky.

Vysokou kvalitu zaručuje používání nejkvalitnějších materiálů německého výrobce SIMONA AG v kombinaci se zpracováním švýcarskými přístroji Leister AG.

Představujeme Vám chytré řešení rekuperačního systému s nekončící variabilitou vzniklého ventilačního systému ( na rozdíl od rekuperačních jednotek se ventilátory umisťují
zvlášť do potrubí, stejně jako ostatní přídavné doplňky. Díky tomu systém zaručuje dlouhověkou životnost s jednoduchou výměnou jednotlivých komponentů, neomezenou rozšířitelností a upgradem systému za min. cenu)

HLAVNÍ PŘEDNOSTI RECUBOXŮ®:

rekupex recubox jednotka rekuperace

   VYJMUTÍ VÝMĚNÍKU z RECUBOXU je zcela jednoduché a to doslova jedním tahem

 max hygiena.png

   MAXIMÁLNÍ HYGIENA je zaručena díky možnosti vyndat výměník a vymýt jak samotný výměník, tak celou jednotku. Výměník je certifikován ILH Berlin hygienickým certifikátem a materiál RECUBOXU certifikován pro uskladnění potravin a použití ve zdravotnictví

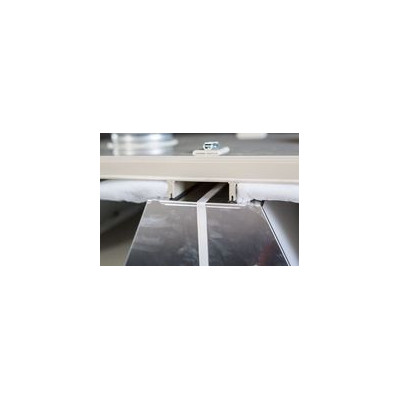

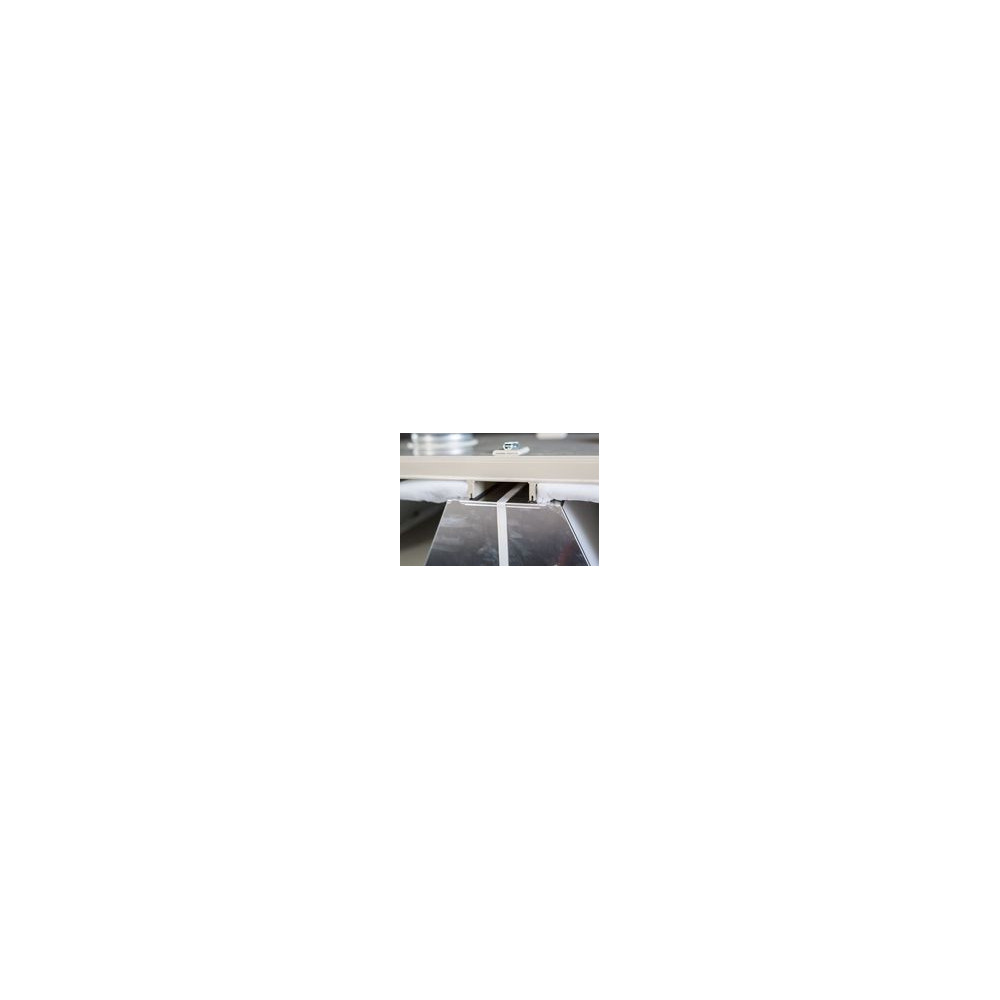

   UTĚSNĚNÍ VÝMĚNÍKU v RECUBOXU je provedeno těsněním do drážky bez použití lepidel nebo nalepovacího těsnění, které časem degraduje. Díky tomu je vyjmutí výměníku a jeho opětovné vložení zcela jednoduché. Těsnění jde v případě potřeby jednoduše vyměnit.


   ŽÁDNÉ ŠROUBY, NÝTY A ANI LEPIDLA - RECUBOX je vyroben z jednoho druhu materiálu technologií svařování horkým plynem. Tím jsou zajištěny absolutně těsné spoje bez degradace stárnutím, oproti jiným spojům různých druhů materiálů.


   ROZSAH VELIKOSTÍ je tak široký, že i pro nejstíněnější prostory jsme schopni nalézt vhodný RECUBOX s potřebným objemovým průtokem vzduchu.


   RECUBOXY OPEN jsou navrženy pro kompletní výrobní řadu  EUROVENTEM certifikovaným výměníkům RX, RX-P a RSX-P


   ROZSAH VÝKONU je od 50 do X.000 m3/hod.


   MOŽNOST JEDNODUCHÉHO PŘÍPOJENÍ IONIZÁTORU MALAPA IN03


   NEKONČÍCÍ VARIABILITA umístění vstupních a výstupních hrdel v libovolných rozměrech


   ZRCADLOVÉ POUŽITÍ je možné u všech variant. Odvod kondenzátu je zajištěn šroubením o průměru 1/2" a je osazen ve 2 místech




    INSTALACE je snadná a to díky montážním otvorům pro závitové tyče




    VELKOPLOŠNÉ FILTRY k použití libovolné filtrační textilie, která je jednoduše měnitelná. V základu je jednotka vybavena filtračními textiliemi třídy filtrace M5.


   BY-PASS je k dispozici v podobě zkratového dílu, nebo integrovaný s přípravou pro ruční ovládání nebo ovládání servopohonem. Průměr hřídele by-passu je 14 mm


2 pláště rekuperační jednotky

RECUBOX je možné objednat buď bez tepelné IZOLACE nebo s izolací 30 a 50 mm.

Podstatné je, že je izolace hermeticky uzavřena mezi dvěma plášti. Pokud tedy objednáte RECUBOX izolovaný, přibyde Vám kromě izolantu také další 5 mm silný PP plášť.


NÁKRES ZAPOJENÍ RECUBOXU OPEN V RODINNÉM DOMĚ

schema rekuperace dum - recubox open.png

NÁKRES ZAPOJENÍ S REGULACÍ REX EC A EC VENTILÁTORY

SCHEMAN ZAPOJENÍ REGULACE REKUPERACE A EC VENTILÁTORŮ

VIDEO PŘEDSTAVENÍ RECUBOXU - BEZ PŘÍSTUPOVÝCH DVÍŘEK:

VIDEOPREZENTACE RECUBOXU REKUPEX

INFORMACE O OSAZENÉM PROTIPROUDÉM ENTALPICKÉM VÝMĚNÍKU:

Řada RFK+ / RFC+ je plně entalpická alternativa protiproudých hliníkových výměníků RSF+, která díky inovativní technologii nabízí kromě až 90% teplotní účinnosti také velmi vysokou vlhkostní účinnost. Díky stejným rozměrům je navíc snadné zaměnit hliníkový a plastový výměník bez dalších úprav v rekuperační jednotce.

enhalpy exchanger RECUTECH

  • Teplotní účinnost až 90 %
  • Latentní účinnost až 75 %
  • Vysoká odolnost proti nevyrovnanému tlaku
  • Vysoká selektivní permeabilita
  • Unikátní materiál METALPIC
  • Nejvyšší teplotní účinnost ze všech entalpických produktů na trhu
  • Vysoká vlhkostní účinnost
  • Maximální tlakový rozdíl přívod/odvod 800 Pa překonává ostatní entalpické produkty s membránou na bázi polymeru
  • Omezení kondenzace a výrazné snížení bodu zámrazu
  • Prostup výhradně vodní páry přes vysoce selektivní propustnou membránu
  • Zaručená těsnost díky 100% testování výroby
  • Použití se standardními jednotkami díky standardizovaným rozměrům
  • Certifikace Eurovent, hygienická certifikace dle VDI 6022 a Klasifikace reakce na oheň dle EN 13501-1



EUROVENT ilh logo.jpg EAC

Graf závislosti tlakové ztráty - PD [Pa] na objemovém průtoku AV [m3/h] - výměník RECUTECH RFK+16-500-28

Parametry pro období zimy dle organizace EUROVENT

poměr vnitřního/vnějšího vzduchu 1:1, teplota venkovního vzduchu -3°C a relativní vlhkost 90%, teplota vnitřního vzduchu 25°C a relativní vlhkost 60%, výsledky z kalkulačního softwaru certifikovaného evropskou společností Eurovent

PD

Graf závislosti účinnosti EFF [%] na objemovém průtoku AV [m3/h] - výměník RECUTECH RFK+16-500-28

Parametry pro období průměrné zimy v ČR

poměr vnitřního/vnějšího vzduchu 1:1, teplota venkovního vzduchu -3°C a relativní vlhkost 90%, teplota vnitřního vzduchu 25°C a relativní vlhkost 60%, výsledky z kalkulačního softwaru certifikovaného evropskou společností Eurovent

Entalpický výměník RFK+16 RECUTECH - účinnost

Graf závislosti účinnosti EFF [%] na relativní vlhkosti RH [%] - výměník RECUTECH RFK+16-500-28

Parametry pro období průměrné zimy v ČR

poměr vnitřního/vnějšího vzduchu 1:1, teplota venkovního vzduchu -3°C a relativní vlhkost 90%, teplota vnitřního vzduchu 25°C a relativní vlhkost 60%, výsledky z kalkulačního softwaru certifikovaného evropskou společností Eurovent

Graf závislosti účinnosti entalpického výměníku na relativní vlhkosti RECUTECH

VARIANTY UMÍSTĚNÍ PŘIPOJOVACÍCH HRDEL - VOLBA V PROCESU OBJEDNÁVKY

POHLED NA RECUBOX  Z ČELA A TO OTEVŘENÝMI DVÍŘKY

ROZMĚRY JSOU BEZ IZOLACE, TU JE TŘEBA PŘIČÍST - pokud by se rozměry měly výrazně změnit z důvodu větších připojovacích hrdel nebo jiné skutečnosti,

budeme Vás po objednání informovat

 ZAPOJENI RECUBOXU A01

A01

VÝMĚNÍK NA ŠIROKÉ VANIČCE, 4 HRDLA DO STRAN

Rozměr:  450 (A) x 450 (B) x 589 (C) mm - šířka x výška x hloubka

Nákres zobrazuje klasické a zrcadlové zapojení (k dispozici u všech RECUBOXů® bez jakékoliv přestavby)

     B01 zapojení rekuperačního výměníku RECUBOX

B01

VÝMĚNÍK NA ÚZKÉ VANIČCE, 4 HRDLA DO STRAN

Rozměr: 450 (B) x 450 (A) x 589 (C) mm - výška x šířka x hloubka

Nákres zobrazuje klasické a zrcadlové zapojení (k dispozici u všech RECUBOXů® bez jakékoliv přestavby)

  zapojeni a02

A02

VÝMĚNÍK NA ŠIROKÉ VANIČCE, 2 HRDLA VZHŮRU, 2 HRDLA DO STRAN

Rozměr: 450 (A) x 450 (B) x 589 (C) mm - šířka x výška x hloubka

Nákres zobrazuje klasické a zrcadlové zapojení (k dispozici u všech RECUBOXů® bez jakékoliv přestavby)

    zapojení recuboxu b02

B02

VÝMĚNÍK NA ÚZKÉ VANIČCE, 2 HRDLA VZHŮRU, 2 HRDLA DO STRAN

Rozměr: 450 (B) x 450 (A) x 589 (C) mm - výška x šířka x hloubka

Nákres zobrazuje klasické a zrcadlové zapojení (k dispozici u všech RECUBOXů® bez jakékoliv přestavby)

Zapojení - Rekuperační výméník do kruhového potrubí

C01

VÝMĚNÍK NA ÚZKÉ VANIČCE, 4 HRDLA VZHŮRU

Rozměr: 520 (A) x 749 (C) x 490 (B) mm - šířka x hloubka x výška

(větší rozměry RECUBOXU® jsou z důvodu správného proudění vzduchu, v případě nemožnosti osazení hrdel, budete informování o možném alternativním řešení)





SERVISNÍ PŘÍSTUP A ROZMĚRY BY-PASSU

SERVISNÍ PŘÍSTUP - rozměr E

Před dvířky recuboxu je třeba zajistit minimální prostor odpovídající délce výměníku, aby bylo  možné výměník bez problémů z recuboxu vyjmout.

E = C - 60 [mm]

INTEGROVANÝ BY-PASS - rozměr F

Integrovaný by-pass je umístěn na „za výměníkem” a zvětší recubox o 1/3 hloubky


F = 1/3 x C [mm]

BY-PASS otevírá obtok čerstvého vzduchu kolem výměníku a to s téměř nulovou tlakovou ztrátou.

Otevřením BY-PASSU nedochází k uzavření průchodu přes výměník, avšak díky otevřenému BY-PASSU je množství čerstvého vzduchu, procházejícího výměníkem, minimalizováno.

CENY JSOU KONEČNÉ VČETNĚ INTEGROVANÉHO VÝMĚNÍKU, VEŠKERÝCH NÁKLADŮ, DANÍ A POPLATKŮ.

Parametry

Délka záruky
36 m.
Maximální diferenční tlak mezi sáním a výfukem [Pa]:
600
Nejvyšší účinnost při výkonu [m3/hod]:
0 - 700
Průměr [mm]
90 - 200
Rozměry výměníku [mm]:
366 x 366 x 500
Síla materiálu pláště [mm]:
5, 10
Provozní teplota [°C]
min. -40, max. +80
Součinitel tepelné vodivosti izolačního materiálu [W/mK]:
0,036
Země původu
Czech Republic
Vyjmutelný výměník
ANO
Entalpický výměník
ANO
