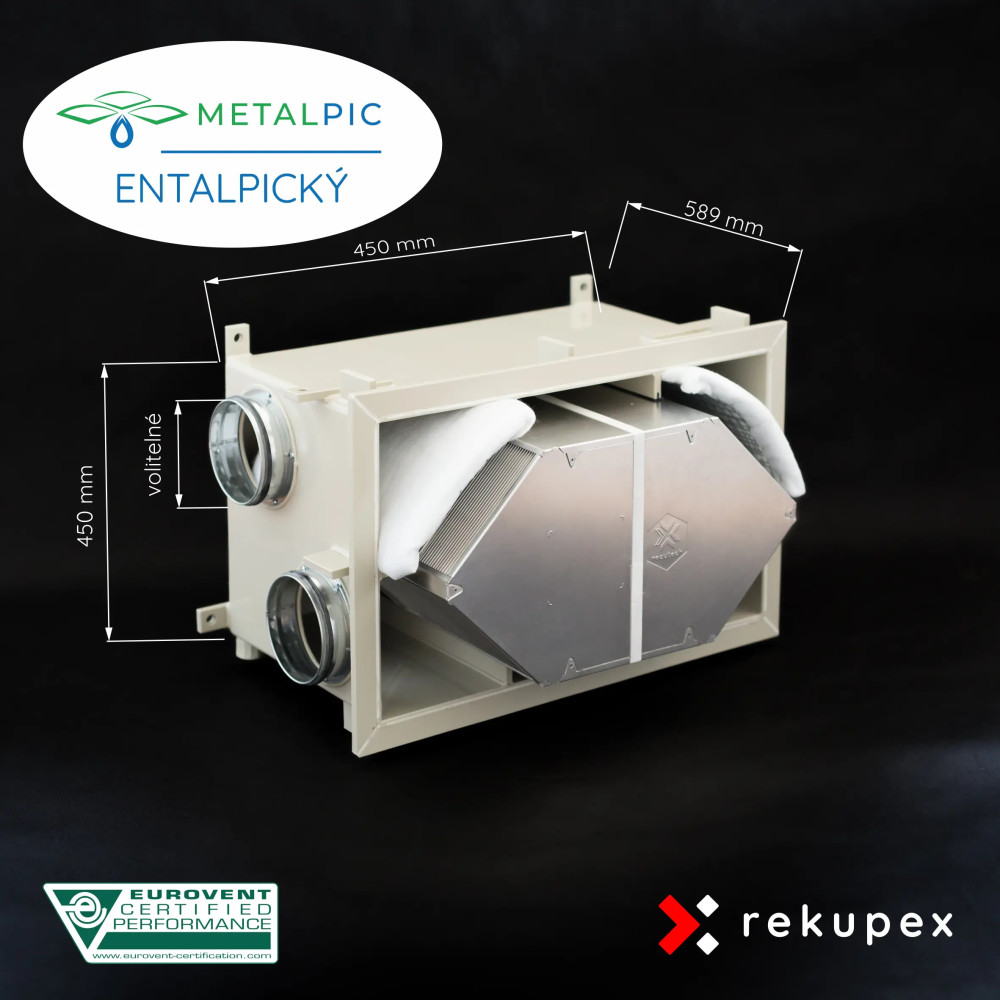

ENTHALPIC RECUBOX® OPEN EX 03/500 - 700 m3/u. (uitneembare warmtewisselaar in de behuizing, terugwinningskast, luchtterugwinning

RECUBOXES® worden volledig in Tsjechië geproduceerd. als maatwerkproductie op basis van de exacte specificaties van onze klanten.

Door het gebruik van de meest hoogwaardige materialen van de Duitse fabrikant SIMONA AG in combinatie met de verwerking met de Zwitserse apparatuur van Leister AG wordt de hoge kwaliteit gegarandeerd.

Wij presenteren u een slimme oplossing voor een warmteterugwinningssysteem met eindeloze variabiliteit van het resulterende ventilatiesysteem (in tegenstelling tot warmteterugwinningsunits worden ventilatoren geplaatst
afzonderlijk in de leiding worden geplaatst, evenals andere aanvullende accessoires. Hierdoor garandeert het systeem een lange levensduur met eenvoudige vervanging van afzonderlijke componenten, onbeperkte uitbreidingsmogelijkheden en systeemupgrades tegen een minimale prijs.

RECUBOX kan worden besteld zonder thermische isolatie of met 30 en 50 mm isolatie. Het is essentieel dat de isolatie tussen twee schalen hermetisch afgesloten is. Bestelt u een geïsoleerde RECUBOX, dan ontvangt u naast de isolatie ook een extra 5 mm dikke PP-schaal.

RECUBOX OPEN AANSLUITSCHEMA IN EEN GEZINSWONING

BEDRADINGSSCHEMA MET REX EC-REGELING EN EC-VENTILATOREN

breedte="500" hoogte="583" />

VIDEOPRESENTATIE RECUBOX - ZONDER TOEGANGSDEUR:

INFORMATIE OVER DE GEÏNSTALLEERDE TEGENSTROOM-ENTHALPISCHE WISSELAAR:

De RFK+ / RFC+-serie is een volledig enthalpisch alternatief voor de RSF+ tegenstroom aluminium warmtewisselaars. Dankzij innovatieve technologie biedt deze niet alleen een thermisch rendement tot 90%, maar ook een zeer hoog vochtrendement. Dankzij dezelfde afmetingen is het bovendien eenvoudig om de aluminium en kunststof warmtewisselaar te vervangen zonder verdere aanpassingen aan de warmteterugwinningsunit.

• Thermisch rendement tot 90%
• Latente efficiëntie tot 75%
• Hoge weerstand tegen onevenwichtige druk
• Hoge selectieve permeabiliteit
• Uniek METALPIC-materiaal
• Hoogste thermische efficiëntie van alle enthalpieproducten op de markt
• Hoge vochtigheidsefficiëntie
• Het maximale inlaat-/uitlaatdrukverschil van 800 Pa overtreft andere enthalpieproducten met een polymeermembraan
• Condensatiereductie en aanzienlijke verlaging van het vriespunt
• Permeatie van alleen waterdamp door een zeer selectief permeabel membraan
• Gegarandeerde dichtheid dankzij 100% productietesten
• Gebruik met standaard units dankzij gestandaardiseerde afmetingen
• Eurovent-certificering, hygiënecertificering volgens VDI 6022 en brandreactieclassificatie volgens EN 13501-1

img src="https://www.rekupex.cz/img/cms/QMS.jpg" alt="" width="34" height="34" style="border-style:none;vertical-align:middle;height:auto;" />

Grafiek van de afhankelijkheid van het drukverlies - PD [Pa] van de volumestroom AV [m3/h] - RECUTECH RFK+16-500-28 warmtewisselaar

Parameters voor de winterperiode volgens de EUROVENT-organisatie

binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur -3°C en relatieve vochtigheid 90%, binnenluchttemperatuur 25°C en relatieve vochtigheid 60%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent

Grafiek van de afhankelijkheid van de efficiëntie EFF [%] van de volumestroom AV [m3/h] - RECUTECH RFK+16-500-28 warmtewisselaar

Parameters voor de gemiddelde winterperiode in Tsjechië

binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur -3°C en relatieve vochtigheid 90%, binnenluchttemperatuur 25°C en relatieve vochtigheid 60%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent

Grafiek van de afhankelijkheid van de efficiëntie EFF [%] van de relatieve vochtigheid RH [%] - RECUTECH RFK+16-500-28 -wisselaar

Parameters voor de gemiddelde winterperiode in Tsjechië

binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur -3°C en relatieve vochtigheid 90%, binnenluchttemperatuur 25°C en relatieve vochtigheid 60%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent

OPTIES VOOR LOCATIE VAN AANSLUITPOORT - KEUZE TIJDENS HET BESTELPROCES VOORAANZICHT VAN RECUBOX MET DEUR OPEN AFMETINGEN ZIJN ZONDER ISOLATIE, AANVULLENDE INFORMATIE IS NODIG - indien de afmetingen aanzienlijk zouden veranderen door grotere aansluitdozen of andere factoren, Wij informeren u na uw bestelling.
	A01 Brede plaat warmtewisselaar, 4 poorten aan de zijkant Afmetingen: 450 (A) x 450 (B) x 589 (C) mm - breedte x hoogte x diepte De tekening toont klassieke en gespiegelde aansluitingen (beschikbaar voor alle RECUBOX® zonder enige ombouw)
	B01 Smalle schaal warmtewisselaar, 4 poorten aan de zijkant Afmetingen: 450 (B) x 450 (A) x 589 (C) mm - hoogte x breedte x diepte De tekening toont klassieke en gespiegelde aansluitingen (beschikbaar voor alle RECUBOX® zonder enige ombouw)
	A02 Brede plaatwarmtewisselaar, 2 aansluitingen omhoog, 2 aansluitingen zijwaarts Afmetingen: 450 (A) x 450 (B) x 589 (C) mm - breedte x hoogte x diepte Op de tekening zijn de klassieke en spiegelaansluitingen (beschikbaar in alle RECUBOX® zonder enige ombouw)
	B02 Smalle schotelwarmtewisselaar , 2 aansluitingen omhoog, 2 aansluitingen zijwaarts Afmetingen: 450 (B) x 450 (A) x 589 (C) mm - hoogte x breedte x diepte De tekening toont klassieke en gespiegelde aansluitingen (beschikbaar voor alle RECUBOX® zonder enige ombouw)
	C01 Smalle schaal warmtewisselaar , 4 poorten omhoog Afmetingen: 520 (A) x 749 (C) x 490 (B) mm - breedte x diepte x hoogte (de grotere afmetingen van de RECUBOX® zijn te danken aan een goede luchtstroom; mocht het niet mogelijk zijn de nozzles te monteren, dan informeren wij u over een mogelijk alternatief)

SERVICETOEGANG EN BYPASS-AFMETINGEN

SERVICETOEGANG - dimensie E Er moet voor de recuboxdeur een minimale ruimte worden gelaten die overeenkomt met de lengte van de wisselaar, zodat de wisselaar zonder problemen uit de recubox kan worden verwijderd. E = C - 60 [mm] GEÏNTEGREERDE BYPASS - afmeting F De geïntegreerde bypass bevindt zich “achter de wisselaar” en vergroot de recubox met 1/3 van de diepte. F = 1/3 x C [mm] BY-PASS opent de verseluchtbypass rond de wisselaar met vrijwel geen drukverlies. Door het openen van de BY-PASS wordt de doorgang door de warmtewisselaar niet afgesloten. Maar dankzij de open BY-PASS wordt de hoeveelheid verse lucht die door de warmtewisselaar stroomt tot een minimum beperkt.

DE PRIJZEN ZIJN DEFINITIEF EN ZIJN INCLUSIEF DE GEÏNTEGREERDE WISSELAAR, ALLE KOSTEN, BELASTINGEN EN TOESLAGEN.
