Kompaktná izolovaná PP skriňa pre inštaláciu ventilátora AFL EC Constant Flow 250 m³/h. Prúdenie vzduchu 90°, rozmery iba 300 × 240 × 250 mm, jednoduchá montáž, servisné dvierka, nameraný prietok až 250 m³/h a 12-ročná záruka na plášť.
Kompaktná izolovaná skriňa pre inštaláciu ventilátora AFL EC Constant Flow 250 m³/h s prúdením vzduchu pod uhlom 90°.
AIRBOX 90 250 je určený pre inštalácie, kde je rozhodujúci každý centimeter priestoru. Konštrukcia umožňuje zmenu smeru prúdenia vzduchu o 90° pri zachovaní kompaktných rozmerov, jednoduchej montáže a ľahkého servisného prístupu.
Výrobok je určený pre inštaláciu kompatibilného radiálneho ventilátora AFL EC Constant Flow 250 m³/h. Ventilátor, elektrické pripojenie ani regulácia nie sú súčasťou samotnej skrine AIRBOX.
AFL EC Constant Flow ventilátor 250 m³/h pre AIRBOX 90 250
AIRBOX 90 250 ponúka veľmi zaujímavý pomer medzi kompaktnými rozmermi a výkonom. Pri riadiacom signále 10 V dosahuje testovaná zostava s ventilátorom AFL EC Constant Flow 250 m³/h prietok až 250 m³/h pri spotrebe iba 35 W.

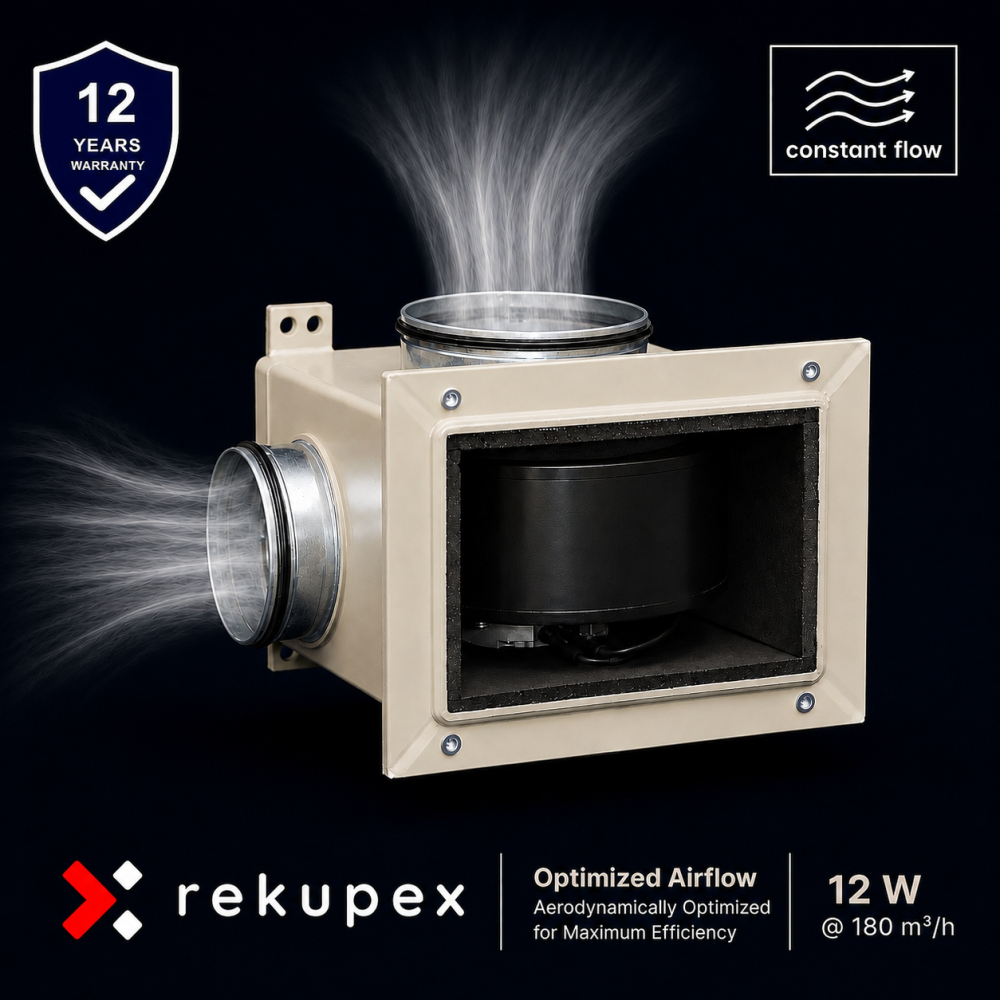

AIRBOX 90 250 je dodávaný bez ventilátora. Fotografie zobrazujú príklad inštalácie ventilátora AFL EC Constant Flow 250 m³/h.
AIRBOX 90 250 bol navrhnutý a testovaný pre použitie s ventilátorom AFL EC Constant Flow 250 m³/h.
Všetky publikované výsledky merania prietoku vzduchu a spotreby elektrickej energie boli získané pri použití tohto konkrétneho ventilátora.
Geometria skrine, poloha ventilátora, pripojovacie hrdlá aj celkové rozmery boli navrhnuté s cieľom dosiahnuť čo najlepšie parametre práve s ventilátorom AFL EC Constant Flow 250 m³/h.
Kompatibilný ventilátor: AFL EC Constant Flow ventilátor 250 m³/h
| Kompaktné rozmery | Iba 300 × 240 × 250 mm. AIRBOX 90 250 je veľmi kompaktné riešenie pre inštaláciu ventilátora AFL EC Constant Flow 250 m³/h. |
| Prúdenie vzduchu 90° | Ideálne tam, kde nie je priestor na priame vedenie potrubia a je potrebné zmeniť smer prúdenia vzduchu. |
| Jednoduchá inštalácia ventilátora | Ventilátor sa inštaluje dovnútra skrine cez servisné dvierka. Nie je nutné vyrábať vlastné držiaky ani improvizovaný kryt. |
| Izolácia proti kondenzácii a hluku | Vnútorná izolácia zo syntetického kaučuku pomáha obmedziť kondenzáciu a zároveň prispieva k akustickému útlmu. |
| Poctivé PP prevedenie | AIRBOX je vyrobený z polypropylénu, ktorý nekoroduje, je odolný proti vlhkosti a umožňuje dlhodobo stabilnú prevádzku. |
Ventilátor AFL EC Constant Flow 250 m³/h je možné v AIRBOXE 90 250 inštalovať v ľubovoľnej polohe.
Vďaka tomu ponúka AIRBOX 90 250 mimoriadnu flexibilitu pri návrhu rekuperačných a vzduchotechnických systémov. Konštrukcia je vhodná pre montáž na stenu, pod strop, do technických miestností aj do podhľadových priestorov.
Veľmi elegantným riešením je napríklad inštalácia nad jednotku RECUBOX® v podhľade, kedy vzduch vstupuje do AIRBOXU zo spodnej strany a následne vystupuje priamo do podhľadu smerom k rozvodnému boxu.
Vďaka prúdeniu vzduchu pod uhlom 90° je možné výrazne zjednodušiť vedenie potrubia, znížiť počet kolien a súčasne ušetriť cenný priestor v podhľade alebo technickej miestnosti.
V mnohých inštaláciách tak AIRBOX 90 250 umožňuje vytvoriť riešenie, ktoré by s bežným potrubným ventilátorom vyžadovalo viac priestoru, viac potrubí a viac montážnych prvkov.
Výsledkom je čistejšia inštalácia, jednoduchšia montáž a efektívnejšie využitie dostupného priestoru.
Pre kontrolu rozmerov a návrh inštalácie je k dispozícii rozmerový výkres AIRBOXU 90 250.
Výkres obsahuje základné vonkajšie rozmery, polohu pripojovacích hrdiel a montážnych prvkov.
| Vonkajšia šírka | 300 mm |
| Vonkajšia výška | 240 mm |
| Vonkajšia hĺbka | 250 mm |
| Materiál skrine | polypropylén PP |
| Vnútorná izolácia | syntetický kaučuk, hrúbka 10 mm |
| Montážne držiaky | 4 držiaky s otvormi Ø12 mm |
| Voliteľné priemery pripojenia | Ø125 mm, Ø150 mm, Ø160 mm alebo Ø200 mm (zväčšený) |
| Smer prúdenia | 90° |
Vnútorná izolácia zo syntetického kaučuku o hrúbke 10 mm obmedzuje riziko kondenzácie na povrchu skrine a súčasne pomáha tlmiť hluk ventilátora.
AIRBOX 90 250 je preto vhodný pre použitie v technických miestnostiach, podhľadoch aj obytných objektoch.
AIRBOX 90 250 je rovnako ako naše jednotky RECUBOX® vyrobený z kvalitného polypropylénu.
Pripojovacie hrdlá sú vybavené dvoma britmi tesnenia pre pevné a tesné napojenie potrubia.
Servisný prístup k ventilátoru je riešený cez dvierka.
AIRBOX 90 250 je navrhnutý pre čo najrýchlejšiu montáž do vzduchotechnického systému.
Skriňa je vybavená 4 montážnymi držiakmi s otvormi s priemerom 12 mm, ktoré umožňujú jednoduché a bezpečné uchytenie k stropu, stene alebo nosnej konštrukcii.
Vďaka servisným dvierkam je ventilátor ľahko prístupný pre inštaláciu, kontrolu aj prípadnú výmenu.
Na výber sú štyri priemery pripojovacích hrdiel:
Najväčšou výhodou ventilátora AFL EC Constant Flow 250 m³/h je schopnosť automaticky udržiavať nastavený objemový prietok vzduchu.
Pokiaľ zapojíte dva ventilátory AFL EC Constant Flow 250 m³/h na rovnaký riadiaci signál 0–10 V a pripojíte ich k našim jednotkám RECUBOX®, získate modernú rovnotlakú rekuperáciu s veľmi nízkou spotrebou elektrickej energie.
Takéto riešenie je ideálne pre modulárne rekuperačné zostavy RECUBOX®, inteligentné domácnosti, Loxone, Home Assistant a ďalšie systémy riadenia budov.
Na skriňu AIRBOX poskytujeme nadštandardnú záruku 12 rokov.
AIRBOX je vyrobený z kvalitného polypropylénu a spájaný technológiou zvárania horúcim plynom. Výsledkom sú homogénne, pevné a dlhodobo stabilné spoje bez rizika korózie.
Na rozdiel od plechových konštrukcií nehrozí vznik korózie a na rozdiel od lepených konštrukcií nedochádza k starnutiu spojov vplyvom vlhkosti alebo teplotných zmien.
Vďaka jednoduchej konštrukcii bez pohyblivých častí je AIRBOX navrhnutý pre dlhodobú a bezproblémovú prevádzku. Na tesnosť a mechanickú integritu polypropylénovej skrine preto poskytujeme záruku 12 rokov.
AIRBOX 90 250 je montážna a izolačná skriňa pre inštaláciu kompatibilného ventilátora AFL EC Constant Flow 250 m³/h.
Samotný AIRBOX neobsahuje ventilátor, motor, elektrické komponenty ani riadiacu elektroniku. Ide o pasívny mechanický prvok určený na integráciu do vzduchotechnického systému.
Výber ventilátora, jeho montáž, elektrické pripojenie a uvedenie výslednej zostavy do prevádzky vykonáva zákazník alebo odborná montážna firma.
RECUBOX® AIRBOX 90 250 je montážna a izolačná skriňa určená pre inštaláciu ventilátora AFL EC Constant Flow 250 m³/h. Samotný ventilátor, elektrické pripojenie a regulácia nie sú súčasťou dodávky AIRBOXU.
