AIRBOX 90 250 – izolovaný pravoúhlý box pro EC ventilátory AFL Constant Flow

AIRBOX 90 250

Kompaktní izolovaná skříň pro instalaci ventilátoru AFL EC Constant Flow 250 ³/h s prouděním vzduchu pod úhlem 90°.

AIRBOX 90 250 je určen pro instalace, kde je rozhodující každý centimetr prostoru. Konstrukce umožňuje změnu směru proudění vzduchu o 90° při zachování kompaktních rozměrů, jednoduché montáže a snadného servisního přístupu.

Výrobek je určen pro instalaci kompatibilního radiálního ventilátoru AFL EC Constant Flow 250m³/h. Ventilátor, elektrické připojení ani regulace nejsou součástí samotné skříně AIRBOX.

AFL EC Constant Flow ventilátor 250 m³/h pro AIRBOX 90 250

AIRBOX 90 250 nabízí velmi zajímavý poměr mezi kompaktními rozměry a výkonem. Při řídicím signálu 10 V dosahuje testovaná sestava s ventilátorem AFL EC Constant Flow 250 m³/h průtoku až 250 m³/h při spotřebě pouhých 35 W.

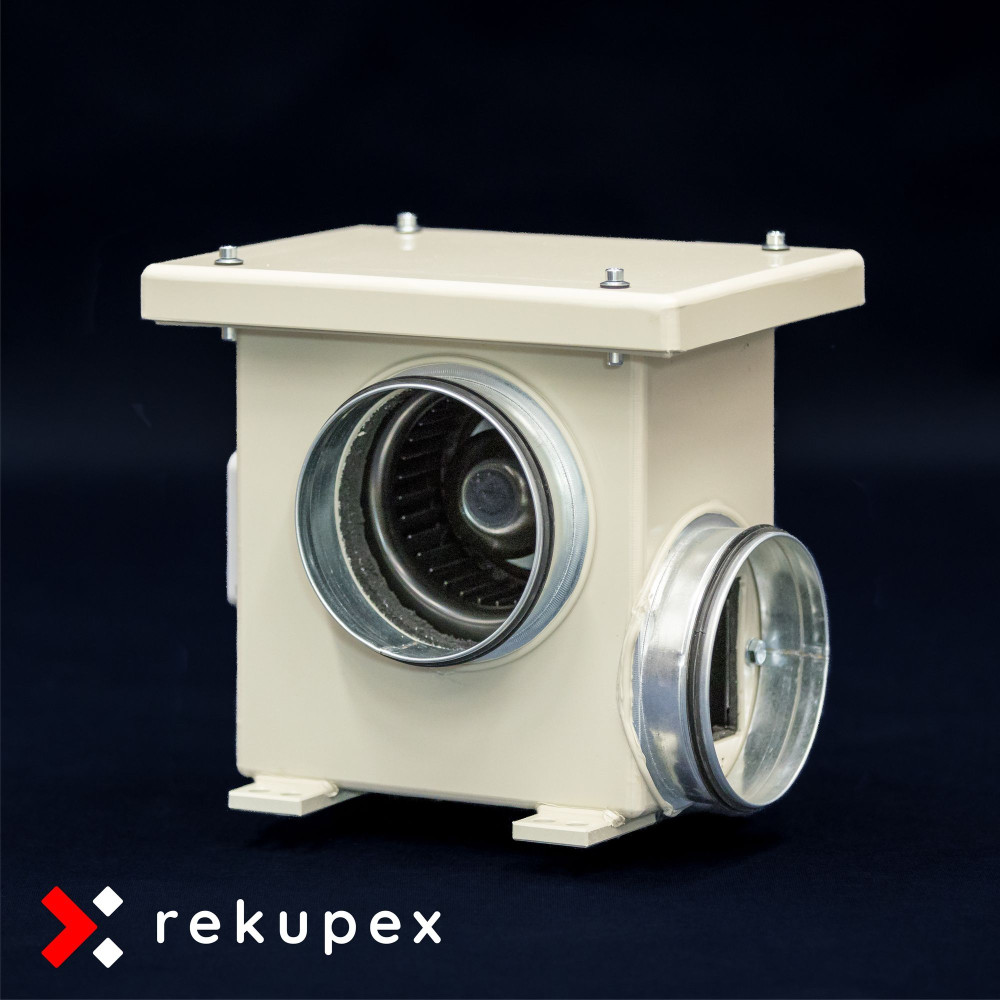

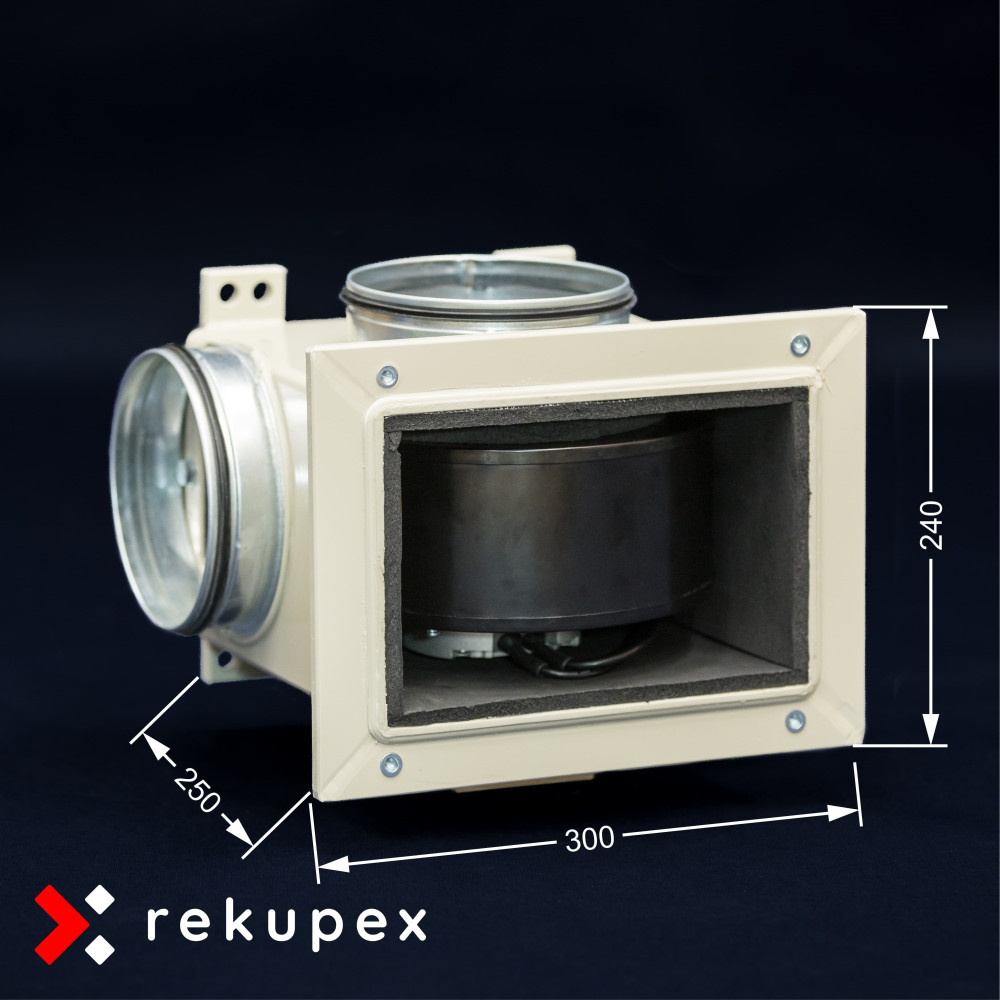

AIRBOX 90 250 je dodáván bez ventilátoru. Fotografie zobrazují příklad instalace ventilátoru AFL EC Constant Flow 250 m³/h.

Optimalizováno pro AFL EC Constant Flow 250 m³/h

AIRBOX 90 250 byl navržen a testován pro použití s ventilátorem AFL EC Constant Flow 250 m³/h.

Veškeré publikované výsledky měření průtoku vzduchu a spotřeby elektrické energie byly získány při použití tohoto konkrétního ventilátoru.

Geometrie skříně, poloha ventilátoru, připojovací hrdla i celkové rozměry byly navrženy s cílem dosáhnout co nejlepších parametrů právě s ventilátorem AFL EC Constant Flow 250m³/h.

Kompatibilní ventilátor: AFL EC Constant Flow ventilátor 250 m³/h

Proč zvolit AIRBOX 90 250?

90° proudění. Minimum prostoru. Maximum možností.

Ventilátor AFL EC Constant Flow 250 m³/h lze v AIRBOXU 90 250 instalovat v libovolné poloze.

Díky tomu nabízí AIRBOX 90 250 mimořádnou flexibilitu při návrhu rekuperačních a vzduchotechnických systémů. Konstrukce je vhodná pro montáž na stěnu, pod strop, do technických místností i do podhledových prostor.

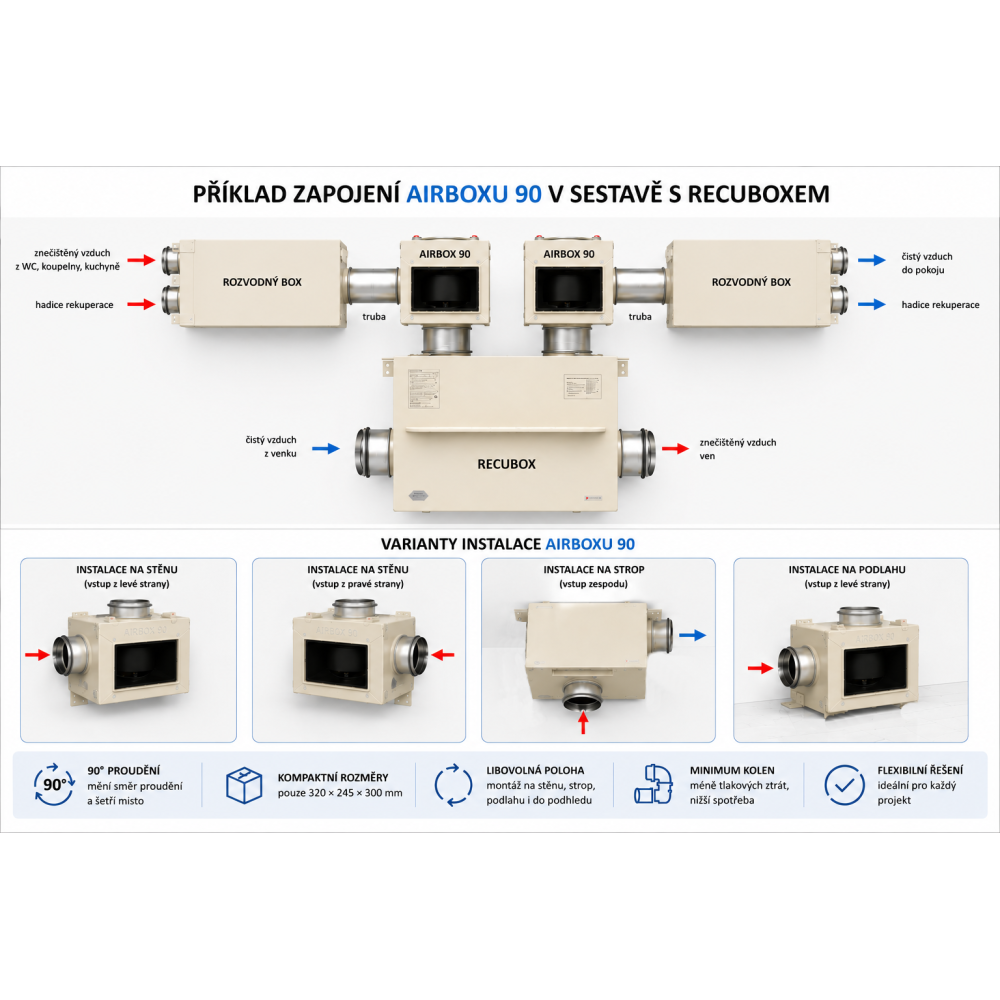

Velmi elegantním řešením je například instalace nad jednotku RECUBOX® v podhledu, kdy vzduch vstupuje do AIRBOXU ze spodní strany a následně vystupuje přímo do podhledu směrem k rozvodnému boxu.

Díky proudění vzduchu pod úhlem 90° lze výrazně zjednodušit vedení potrubí, snížit počet kolen a současně ušetřit cenný prostor v podhledu nebo technické místnosti.

V mnoha instalacích tak AIRBOX 90 250 umožňuje vytvořit řešení, které by s běžným potrubním ventilátorem vyžadovalo více prostoru, více potrubí a více montážních prvků.

Výsledkem je čistší instalace, jednodušší montáž a efektivnější využití dostupného prostoru.

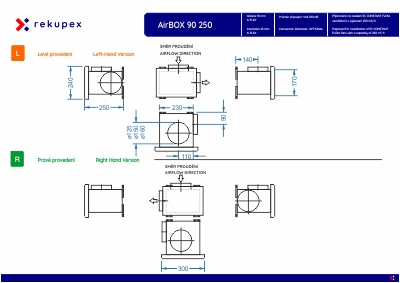

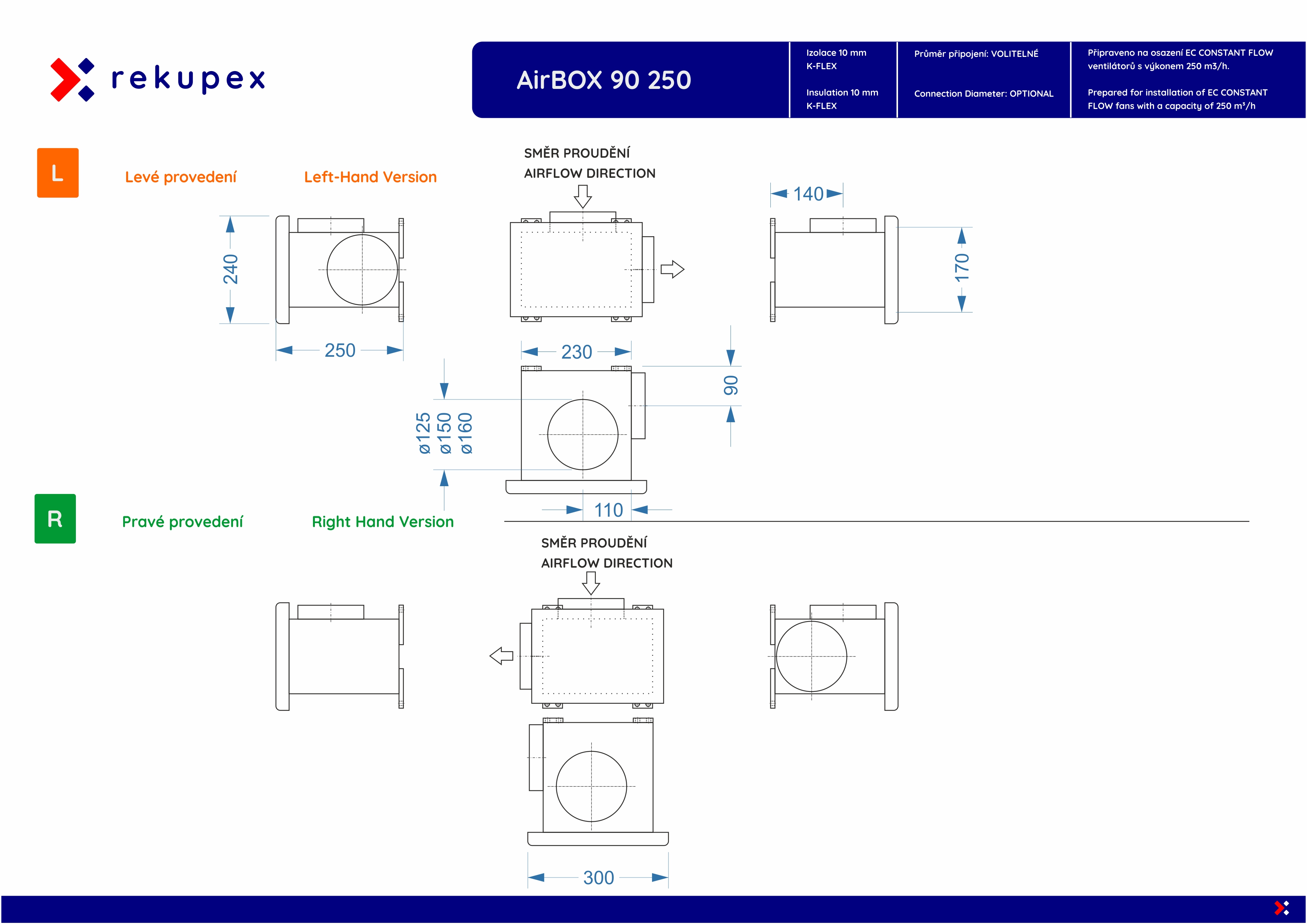

Rozměrový výkres AIRBOX 90 250

Pro kontrolu rozměrů a návrh instalace je k dispozici rozměrový výkres AIRBOXU 90 250.

Výkres obsahuje základní vnější rozměry, polohu připojovacích hrdel a montážních prvků.

Zobrazit výkres ve větším rozlišení

Rozměry a technické parametry

Izolace proti kondenzaci a hluku

Vnitřní izolace ze syntetického kaučuku o síle 10 mm omezuje riziko kondenzace na povrchu skříně a současně pomáhá tlumit hluk ventilátoru.

AIRBOX 90 250 je proto vhodný pro použití v technických místnostech, podhledech i obytných objektech.

Konstrukce z polypropylenu

AIRBOX 90 250 je stejně jako naše jednotky RECUBOX® vyroben z kvalitního polypropylenu.

• odolnost proti vlhkosti,
• žádná koroze,
• nízká hmotnost,
• dlouhá životnost,
• snadná údržba.

Připojovací hrdla jsou vybavena dvěma břity těsnění pro pevné a těsné napojení potrubí.

Servisní přístup k ventilátoru je řešen přes dvířka.

Jednoduchá montáž a flexibilní připojení

AIRBOX 90 250 je navržen pro co nejrychlejší montáž do vzduchotechnického systému.

Skříň je vybavena 4 montážními držáky s otvory o průměru 12 mm, které umožňují jednoduché a bezpečné uchycení ke stropu, stěně nebo nosné konstrukci.

Díky servisním dvířkům je ventilátor snadno přístupný pro instalaci, kontrolu i případnou výměnu.

Na výběr jsou tři průměry připojovacích hrdel:

• Ø125 mm
• Ø150 mm
• Ø160 mm
• Ø200 mm (zvětšený)

Constant Flow jako základ rovnotlaké rekuperace

Největší výhodou ventilátoru AFL EC Constant Flow 250 m³/h je schopnost automaticky udržovat nastavený objemový průtok vzduchu.

Pokud zapojíte dva ventilátory AFL EC Constant Flow 250 m³/h na stejný řídicí signál 0–10 V a připojíte je k našim jednotkám RECUBOX®, získáte moderní rovnotlakou rekuperaci s velmi nízkou spotřebou elektrické energie.

• jeden ventilátor zajišťuje přívod vzduchu,
• druhý ventilátor zajišťuje odvod vzduchu,
• oba ventilátory automaticky kompenzují změny tlakových ztrát,
• systém lze řídit signálem 0–10 V.

Takové řešení je ideální pro modulární rekuperační sestavy RECUBOX®, chytré domácnosti, Loxone, Home Assistant a další systémy řízení budov.

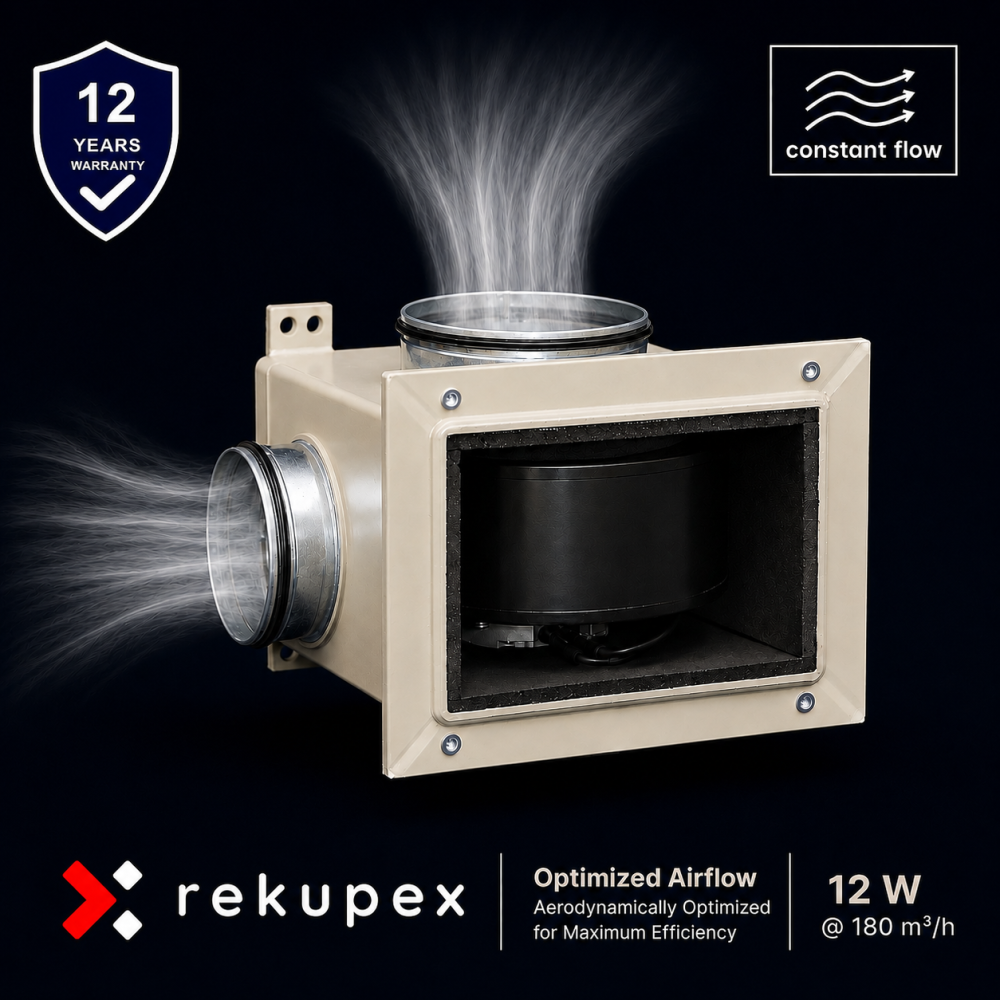

Záruka 12 let na těsnost a konstrukci skříně

Na skříň AIRBOX poskytujeme nadstandardní záruku 12 let.

AIRBOX je vyroben z kvalitního polypropylenu a spojován technologií svařování horkým plynem. Výsledkem jsou homogenní, pevné a dlouhodobě stabilní spoje bez rizika koroze.

Na rozdíl od plechových konstrukcí nehrozí vznik koroze a na rozdíl od lepených konstrukcí nedochází ke stárnutí spojů vlivem vlhkosti nebo teplotních změn.

Díky jednoduché konstrukci bez pohyblivých částí je AIRBOX navržen pro dlouhodobý a bezproblémový provoz. Na těsnost a mechanickou integritu polypropylenové skříně proto poskytujeme záruku 12 let.

Co AIRBOX 90 250 je a co není

AIRBOX 90 250 je montážní a izolační skříň pro instalaci kompatibilního ventilátoru AFL EC Constant Flow 250 m³/h.

Samotný AIRBOX neobsahuje ventilátor, motor, elektrické komponenty ani řídicí elektroniku. Jedná se o pasivní mechanický prvek určený k integraci do vzduchotechnického systému.

Výběr ventilátoru, jeho montáž, elektrické připojení a uvedení výsledné sestavy do provozu provádí zákazník nebo odborná montážní firma.

RECUBOX® AIRBOX 90 250 je montážní a izolační skříň určená pro instalaci ventilátoru AFL EC Constant Flow 250 m³/h. Samotný ventilátor, elektrické připojení a regulace nejsou součástí dodávky AIRBOXU.
