Cassone compatto e isolato in PP per l'installazione del ventilatore AFL EC Constant Flow 250 m³/h. Flusso d'aria a 90°, dimensioni di soli 300 × 240 × 250 mm, facile montaggio, sportello di ispezione, portata misurata fino a 250 m³/h e garanzia di 12 anni sul cassone.
Cassone compatto isolato per l'installazione del ventilatore AFL EC Constant Flow 250 m³/h con flusso d'aria a 90°.
L'AIRBOX 90 250 è progettato per le installazioni in cui ogni centimetro di spazio è fondamentale. Il design permette di cambiare la direzione del flusso d'aria di 90° mantenendo dimensioni compatte, un facile montaggio e un pratico accesso per la manutenzione.
Il prodotto è destinato all'installazione del ventilatore radiale compatibile AFL EC Constant Flow 250 m³/h. Il ventilatore, i collegamenti elettrici e il controllo non fanno parte del cassone AIRBOX stesso.
Ventilatore AFL EC Constant Flow 250 m³/h per AIRBOX 90 250
L'AIRBOX 90 250 offre un rapporto molto interessante tra dimensioni compatte e prestazioni. Con un segnale di controllo di 10 V, il gruppo testato con il ventilatore AFL EC Constant Flow 250 m³/h raggiunge una portata fino a 250 m³/h con un consumo di soli 35 W.

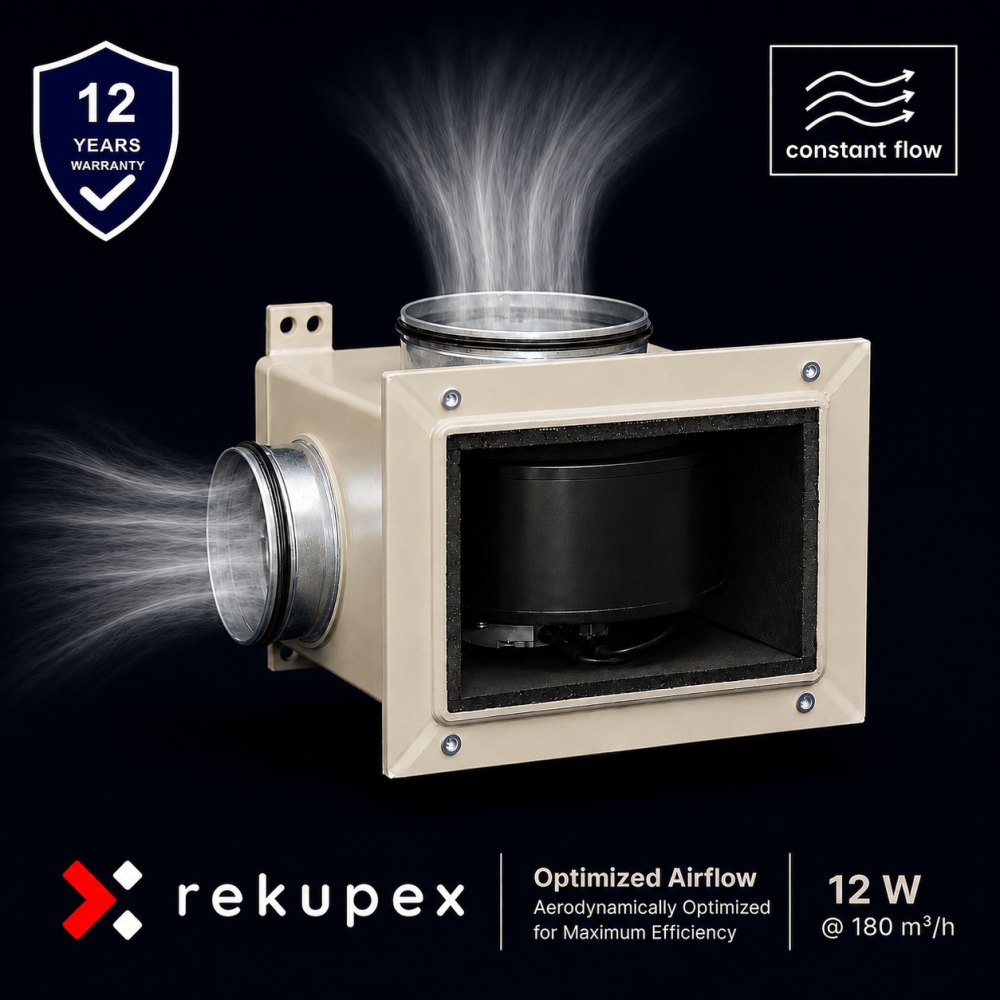

L'AIRBOX 90 250 viene fornito senza ventilatore. Le foto mostrano un esempio di installazione del ventilatore AFL EC Constant Flow 250 m³/h.
L'AIRBOX 90 250 è stato progettato e testato per essere utilizzato con il ventilatore AFL EC Constant Flow 250 m³/h.
Tutti i risultati pubblicati delle misurazioni del flusso d'aria e del consumo energetico sono stati ottenuti utilizzando questo specifico ventilatore.
La geometria del cassone, la posizione del ventilatore, i tronchetti di collegamento e le dimensioni complessive sono stati progettati con l'obiettivo di ottenere i migliori parametri possibili proprio con il ventilatore AFL EC Constant Flow 250 m³/h.
Ventilatore compatibile: Ventilatore AFL EC Constant Flow 250 m³/h
| Dimensioni compatte | Solo 300 × 240 × 250 mm. L'AIRBOX 90 250 è una soluzione estremamente compatta per l'installazione del ventilatore AFL EC Constant Flow 250 m³/h. |
| Flusso d'aria a 90° | Ideale dove non c'è spazio per canalizzazioni dritte ed è necessario cambiare la direzione del flusso d'aria. |
| Facile installazione del ventilatore | Il ventilatore viene installato all'interno del cassone attraverso lo sportello di ispezione. Non è necessario realizzare staffe proprie o coperture improvvisate. |
| Isolamento anticondensa e acustico | L'isolamento interno in gomma sintetica aiuta a ridurre la condensa contribuendo al contempo all'attenuazione acustica. |
| Robusta struttura in PP | L'AIRBOX è realizzato in polipropilene, che non si corrode, è resistente all'umidità e consente un funzionamento stabile a lungo termine. |
Il ventilatore AFL EC Constant Flow 250 m³/h può essere installato nell'AIRBOX 90 250 in qualsiasi posizione.
Grazie a ciò, l'AIRBOX 90 250 offre un'eccezionale flessibilità nella progettazione dei sistemi di ventilazione e recupero di calore. La struttura è adatta per il montaggio a parete, a soffitto, in locali tecnici e nei controsoffitti.
Una soluzione molto elegante, ad esempio, è l'installazione sopra l'unità RECUBOX® nel controsoffitto, dove l'aria entra nell'AIRBOX dal basso per poi uscire direttamente nel controsoffitto verso la scatola di distribuzione.
Grazie al flusso d'aria con un angolo di 90°, è possibile semplificare notevolmente i condotti, ridurre il numero di curve e, al contempo, risparmiare spazio prezioso nel controsoffitto o nel locale tecnico.
In molte installazioni, l'AIRBOX 90 250 consente quindi di creare una soluzione che con un normale ventilatore da condotto richiederebbe più spazio, più tubi e più elementi di montaggio.
Il risultato è un'installazione più pulita, un montaggio più semplice e un uso più efficiente dello spazio disponibile.
Per verificare le dimensioni e progettare l'installazione è disponibile il disegno dimensionale dell'AIRBOX 90 250.
Il disegno include le dimensioni esterne di base, la posizione dei raccordi e degli elementi di montaggio.
| Larghezza esterna | 300 mm |
| Altezza esterna | 240 mm |
| Profondità esterna | 250 mm |
| Materiale del cassone | polipropilene PP |
| Isolamento interno | gomma sintetica, spessore 10 mm |
| Staffe di montaggio | 4 staffe con fori da Ø12 mm |
| Diametri di collegamento opzionali | Ø125 mm, Ø150 mm, Ø160 mm o Ø200 mm (maggiorato) |
| Direzione del flusso | 90° |
L'isolamento interno in gomma sintetica spesso 10 mm riduce il rischio di condensa sulla superficie della scatola e allo stesso tempo aiuta ad attutire il rumore del ventilatore.
L'AIRBOX 90 250 è quindi adatto per l'uso in locali tecnici, controsoffitti e edifici residenziali.
L'AIRBOX 90 250 è realizzato, come le nostre unità RECUBOX®, in polipropilene di alta qualità.
I raccordi sono dotati di guarnizioni a doppio labbro per una connessione dei tubi solida ed ermetica.
L'accesso per la manutenzione al ventilatore è consentito tramite lo sportello.
L'AIRBOX 90 250 è progettato per un'installazione rapida nel sistema di ventilazione.
Il cassone è dotato di 4 staffe di montaggio con fori di 12 mm di diametro, che consentono un fissaggio semplice e sicuro a soffitto, a parete o alla struttura portante.
Grazie allo sportello di ispezione, il ventilatore è facilmente accessibile per l'installazione, i controlli e le eventuali sostituzioni.
Sono disponibili quattro diametri per i raccordi tra cui scegliere:
Il più grande vantaggio del ventilatore AFL EC Constant Flow 250 m³/h è la capacità di mantenere automaticamente la portata volumetrica impostata.
Collegando due ventilatori AFL EC Constant Flow 250 m³/h allo stesso segnale di controllo 0-10 V e collegandoli alle nostre unità RECUBOX®, si ottiene un moderno sistema di ventilazione bilanciata con un bassissimo consumo di energia elettrica.
Tale soluzione è ideale per i sistemi modulari di recupero calore RECUBOX®, case intelligenti (Smart Home), Loxone, Home Assistant e altri sistemi di gestione degli edifici.
Forniamo una garanzia straordinaria di 12 anni sul cassone AIRBOX.
L'AIRBOX è realizzato in polipropilene di alta qualità e assemblato con tecnologia di saldatura a gas caldo. Il risultato sono giunzioni omogenee, robuste e stabili a lungo termine, senza alcun rischio di corrosione.
A differenza delle strutture in lamiera, non c'è rischio di ruggine e a differenza delle strutture incollate, i giunti non invecchiano a causa dell'umidità o degli sbalzi di temperatura.
Grazie al suo design semplice e privo di parti mobili, l'AIRBOX è progettato per un funzionamento a lungo termine e senza problemi. Per questo motivo, forniamo una garanzia di 12 anni sulla tenuta e sull'integrità meccanica del cassone in polipropilene.
L'AIRBOX 90 250 è un cassone di montaggio e isolamento per l'installazione del ventilatore compatibile AFL EC Constant Flow 250 m³/h.
L'AIRBOX in sé non contiene ventilatore, motore, componenti elettrici o elettronica di controllo. È un elemento meccanico passivo progettato per essere integrato nell'impianto di ventilazione.
La scelta del ventilatore, il suo montaggio, il collegamento elettrico e la messa in servizio del gruppo finale sono a cura del cliente o di un'azienda installatrice specializzata.
RECUBOX® AIRBOX 90 250 è un box di montaggio e isolamento progettato per l'installazione del ventilatore AFL EC Constant Flow 250 m³/h. Il ventilatore stesso, i collegamenti elettrici e il controllo non sono inclusi nella fornitura dell'AIRBOX.
