Kompaktiška izoliuota PP dėžė ventiliatoriui AFL EC Constant Flow 250 m³/h montuoti. 90° oro srautas, matmenys tik 300 × 240 × 250 mm, paprastas montavimas, serviso durelės, išmatuotas srautas iki 250 m³/h ir 12 metų garantija dėžei.
Kompaktiška izoliuota dėžė ventiliatoriui AFL EC Constant Flow 250 m³/h su 90° oro srautu montuoti.
AIRBOX 90 250 sukurta instaliacijoms, kur kiekvienas erdvės centimetras yra lemiamas. Konstrukcija leidžia pakeisti oro srauto kryptį 90° kampu, išlaikant kompaktiškus matmenis, paprastą montavimą ir lengvą serviso prieigą.
Gaminys skirtas suderinamo išcentrinio ventiliatoriaus AFL EC Constant Flow 250 m³/h montavimui. Ventiliatorius, elektros jungtys ir valdymas neįeina į pačios AIRBOX dėžės komplektaciją.
AFL EC Constant Flow ventiliatorius 250 m³/h, skirtas AIRBOX 90 250
AIRBOX 90 250 siūlo labai įdomų kompaktiškų matmenų ir našumo santykį. Prie 10 V valdymo signalo testuotas mazgas su ventiliatoriumi AFL EC Constant Flow 250 m³/h pasiekia srautą iki 250 m³/h, sunaudodamas tik 35 W.

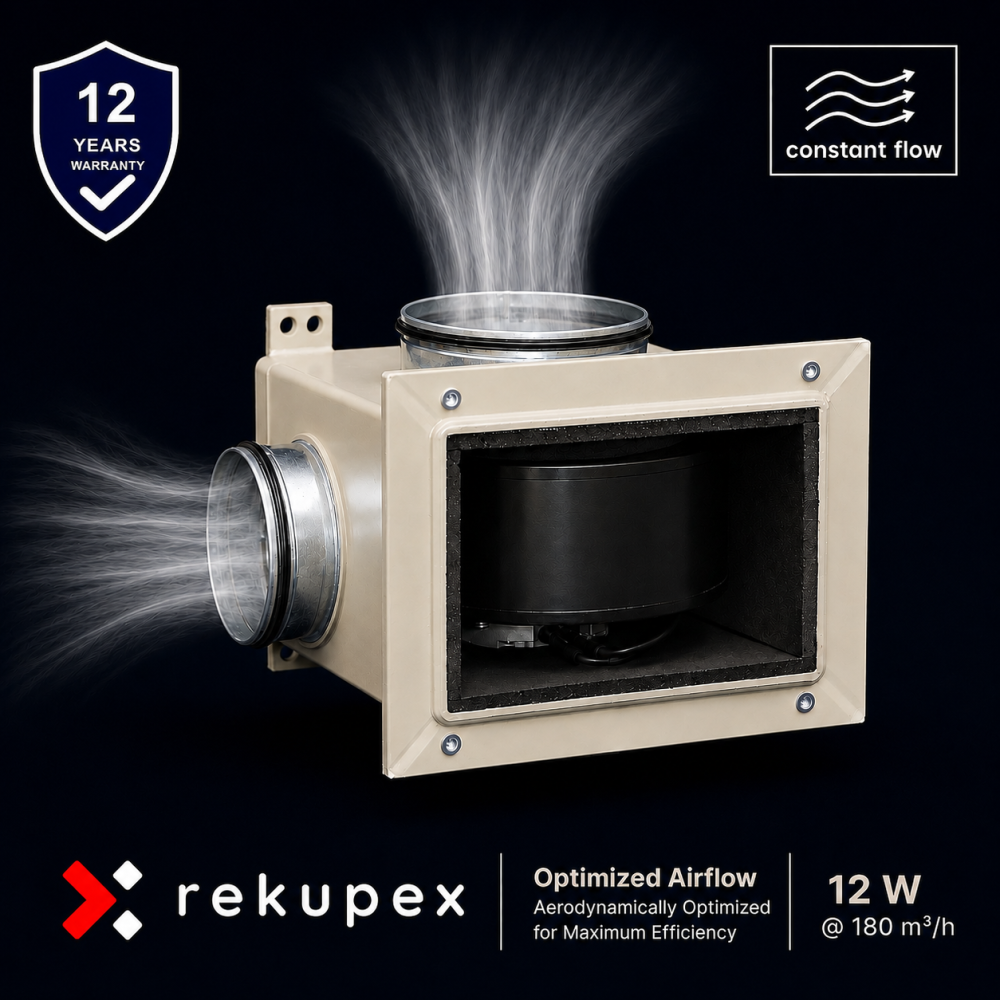

AIRBOX 90 250 tiekiama be ventiliatoriaus. Nuotraukose parodytas ventiliatoriaus AFL EC Constant Flow 250 m³/h montavimo pavyzdys.
AIRBOX 90 250 sukurta ir išbandyta naudoti su ventiliatoriumi AFL EC Constant Flow 250 m³/h.
Visi paskelbti oro srauto ir elektros energijos suvartojimo matavimo rezultatai buvo gauti naudojant šį konkretų ventiliatorių.
Dėžės geometrija, ventiliatoriaus padėtis, pajungimo atvamzdžiai ir bendri matmenys buvo suprojektuoti siekiant geriausių įmanomų parametrų būtent su ventiliatoriumi AFL EC Constant Flow 250 m³/h.
Suderinamas ventiliatorius: AFL EC Constant Flow ventiliatorius 250 m³/h
| Kompaktiški matmenys | Tik 300 × 240 × 250 mm. AIRBOX 90 250 yra labai kompaktiškas sprendimas ventiliatoriaus AFL EC Constant Flow 250 m³/h montavimui. |
| Oro srautas 90° | Idealu ten, kur nėra vietos tiesiems vamzdynams ir reikia keisti oro srauto kryptį. |
| Paprastas ventiliatoriaus montavimas | Ventiliatorius montuojamas dėžės viduje per serviso dureles. Nereikia gaminti savo laikiklių ar improvizuotų gaubtų. |
| Kondensato ir triukšmo izoliacija | Vidinė izoliacija iš sintetinio kaučiuko padeda sumažinti kondensatą ir kartu prisideda prie triukšmo slopinimo. |
| Tvirtas PP išpildymas | AIRBOX pagaminta iš polipropileno, kuris nerūdija, yra atsparus drėgmei ir leidžia ilgalaikį stabilų veikimą. |
Ventiliatorių AFL EC Constant Flow 250 m³/h AIRBOX 90 250 dėžėje galima montuoti bet kurioje padėtyje.
Dėl to AIRBOX 90 250 suteikia išskirtinį lankstumą projektuojant rekuperacijos ir vėdinimo sistemas. Konstrukcija tinka montuoti ant sienos, po lubomis, techninėse patalpose ir pakabinamose lubose.
Labai elegantiškas sprendimas yra, pavyzdžiui, montavimas virš RECUBOX® įrenginio pakabinamose lubose, kai oras į AIRBOX patenka iš apačios, o vėliau išeina tiesiai į pakabinamas lubas paskirstymo dėžės link.
Dėl 90° kampo oro srauto galima gerokai supaprastinti vamzdynų išvedžiojimą, sumažinti alkūnių skaičių ir sutaupyti vertingos erdvės pakabinamose lubose ar techninėje patalpoje.
Daugelyje instaliacijų AIRBOX 90 250 leidžia sukurti sprendimą, kuriam su įprastu kanaliniu ventiliatoriumi reikėtų daugiau erdvės, daugiau vamzdžių ir daugiau tvirtinimo detalių.
Rezultatas – švaresnė instaliacija, paprastesnis montavimas ir efektyvesnis turimos erdvės išnaudojimas.
Matmenų patikrinimui ir instaliacijos projektavimui pateikiamas AIRBOX 90 250 matmenų brėžinys.
Brėžinyje pateikiami pagrindiniai išoriniai matmenys, prijungimo atvamzdžių ir tvirtinimo elementų padėtys.
| Išorinis plotis | 300 mm |
| Išorinis aukštis | 240 mm |
| Išorinis gylis | 250 mm |
| Dėžės medžiaga | polipropilenas PP |
| Vidinė izoliacija | sintetinis kaučiukas, 10 mm storis |
| Tvirtinimo laikikliai | 4 laikikliai su Ø12 mm skylėmis |
| Pasirenkami pajungimo skersmenys | Ø125 mm, Ø150 mm, Ø160 mm arba Ø200 mm (padidintas) |
| Srauto kryptis | 90° |
Vidinė 10 mm storio sintetinio kaučiuko izoliacija sumažina kondensato atsiradimo riziką ant dėžės paviršiaus ir tuo pat metu padeda slopinti ventiliatoriaus triukšmą.
Todėl AIRBOX 90 250 taip pat tinka montuoti gyvenamuosiuose pastatuose, techninėse patalpose arba pakabinamose lubose.
AIRBOX 90 250, kaip ir mūsų RECUBOX® įrenginiai, pagaminta iš aukštos kokybės polipropileno.
Pajungimo atvamzdžiai aprūpinti dviejų lūpų tarpinėmis tvirtam ir sandariam vamzdžių sujungimui.
Serviso prieiga prie ventiliatoriaus užtikrinama per dureles.
AIRBOX 90 250 suprojektuota taip, kad ją būtų galima kuo greičiau sumontuoti vėdinimo sistemoje.
Dėžė turi 4 tvirtinimo laikiklius su 12 mm skersmens skylėmis, leidžiančiais lengvai ir saugiai pritvirtinti ją prie lubų, sienos ar atraminės konstrukcijos.
Dėl serviso durelių ventiliatorius yra lengvai pasiekiamas montavimui, patikrinimui ar galimam keitimui.
Galima rinktis iš keturių pajungimo atvamzdžių skersmenų:
Didžiausias ventiliatoriaus AFL EC Constant Flow 250 m³/h privalumas – galimybė automatiškai palaikyti nustatytą tūrinį oro srautą.
Prijungę du ventiliatorius AFL EC Constant Flow 250 m³/h prie to paties 0–10 V valdymo signalo ir sujungę juos su mūsų RECUBOX® įrenginiais, gausite modernią subalansuoto slėgio rekuperaciją su labai mažomis elektros energijos sąnaudomis.
Toks sprendimas idealiai tinka modulinėms RECUBOX® rekuperacijos sistemoms, išmaniesiems namams, Loxone, Home Assistant ir kitoms pastatų valdymo sistemoms.
AIRBOX dėžei suteikiame aukštesnio nei standarto lygio 12 metų garantiją.
AIRBOX pagaminta iš aukštos kokybės polipropileno ir sujungta naudojant karštų dujų suvirinimo technologiją. Rezultatas – homogeniškos, tvirtos ir ilgalaikės stabilios jungtys be korozijos rizikos.
Skirtingai nei metalinėse konstrukcijose, nėra korozijos rizikos, o skirtingai nei klijuotose konstrukcijose, siūlės nesensta dėl drėgmės ar temperatūros pokyčių.
Dėl paprastos konstrukcijos be judančių dalių, AIRBOX skirta ilgalaikiam veikimui be problemų. Todėl polipropileno dėžės sandarumui ir mechaniniam vientisumui suteikiame 12 metų garantiją.
AIRBOX 90 250 yra montavimo ir izoliacijos dėžė suderinamam ventiliatoriui AFL EC Constant Flow 250 m³/h montavimui.
Pačioje AIRBOX dėžėje nėra ventiliatoriaus, variklio, elektros komponentų ar valdymo elektronikos. Tai pasyvus mechaninis elementas, skirtas integruoti į vėdinimo sistemą.
Ventiliatoriaus pasirinkimą, jo montavimą, elektros pajungimą ir galutinio mazgo perdavimą eksploatacijai atlieka klientas arba profesionali montavimo įmonė.
RECUBOX® AIRBOX 90 250 yra montavimo ir izoliacijos dėžė, skirta ventiliatoriaus AFL EC Constant Flow 250 m³/h montavimui. Pats ventiliatorius, elektros jungtys ir valdymas neįeina į AIRBOX komplektaciją.
