Kompaktna izolirana PP kutija za ugradnju ventilatora AFL EC Constant Flow 250 m³/h. Protok zraka 90°, dimenzije samo 300 × 240 × 250 mm, jednostavna montaža, servisna vratašca, izmjereni protok do 250 m³/h i 12 godina jamstva na kućište.
Kompaktna izolirana kutija za ugradnju ventilatora AFL EC Constant Flow 250 m³/h s protokom zraka pod kutom od 90°.
AIRBOX 90 250 namijenjen je za instalacije gdje je svaki centimetar prostora presudan. Konstrukcija omogućuje promjenu smjera protoka zraka za 90° uz zadržavanje kompaktnih dimenzija, jednostavne montaže i lakog servisnog pristupa.
Proizvod je namijenjen za ugradnju kompatibilnog radijalnog ventilatora AFL EC Constant Flow 250 m³/h. Ventilator, električni priključak i regulacija nisu dio same kutije AIRBOX.
AFL EC Constant Flow ventilator 250 m³/h za AIRBOX 90 250
AIRBOX 90 250 nudi vrlo zanimljiv omjer kompaktnih dimenzija i performansi. Pri upravljačkom signalu od 10 V, testirani sklop s ventilatorom AFL EC Constant Flow 250 m³/h postiže protok do 250 m³/h uz potrošnju od samo 35 W.

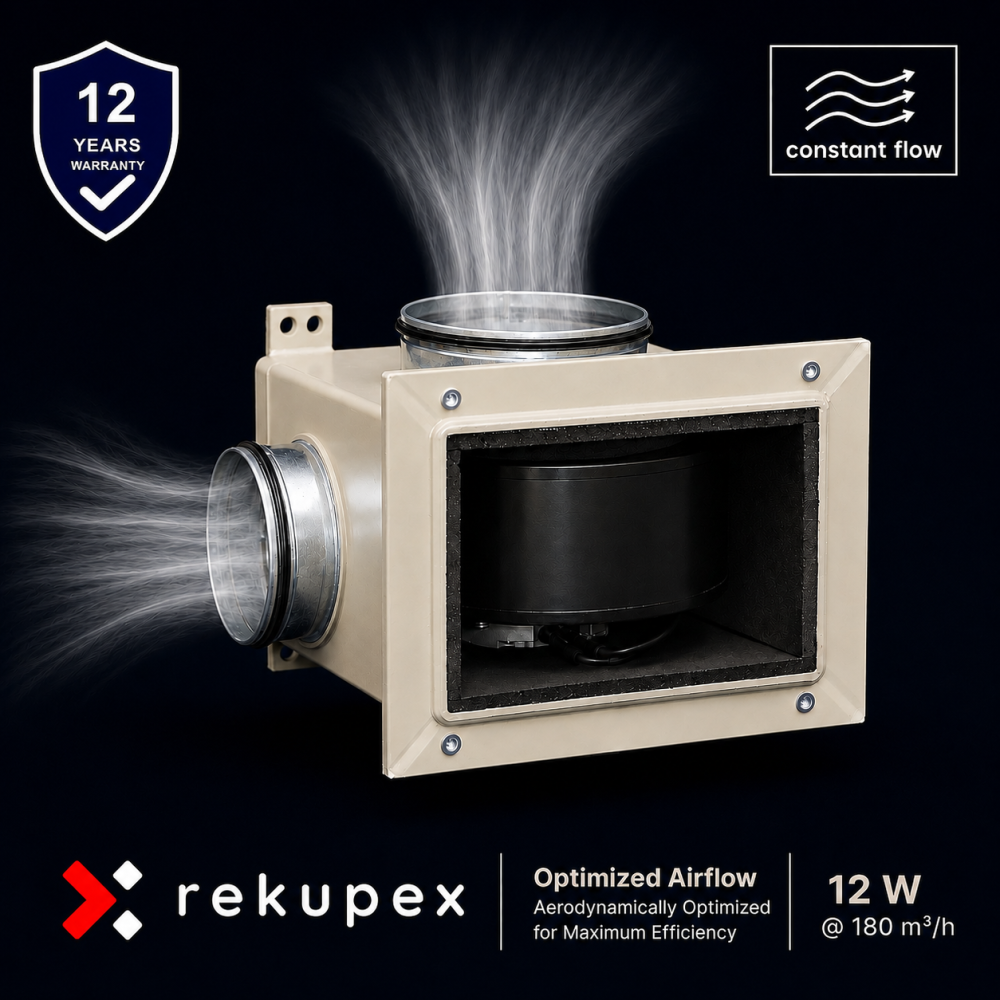

AIRBOX 90 250 isporučuje se bez ventilatora. Fotografije prikazuju primjer ugradnje ventilatora AFL EC Constant Flow 250 m³/h.
AIRBOX 90 250 dizajniran je i testiran za upotrebu s ventilatorom AFL EC Constant Flow 250 m³/h.
Svi objavljeni rezultati mjerenja protoka zraka i potrošnje električne energije dobiveni su korištenjem ovog specifičnog ventilatora.
Geometrija kutije, položaj ventilatora, priključni nastavci i ukupne dimenzije dizajnirani su s ciljem postizanja najboljih mogućih parametara upravo s ventilatorom AFL EC Constant Flow 250 m³/h.
Kompatibilni ventilator: AFL EC Constant Flow ventilator 250 m³/h
| Kompaktne dimenzije | Samo 300 × 240 × 250 mm. AIRBOX 90 250 je vrlo kompaktno rješenje za ugradnju ventilatora AFL EC Constant Flow 250 m³/h. |
| Protok zraka 90° | Idealno tamo gdje nema prostora za ravno vođenje cijevi i potrebno je promijeniti smjer protoka zraka. |
| Jednostavna ugradnja ventilatora | Ventilator se ugrađuje unutar kutije kroz servisna vratašca. Nije potrebno izrađivati vlastite nosače ili improvizirane poklopce. |
| Izolacija protiv kondenzacije i buke | Unutarnja izolacija od sintetičkog kaučuka pomaže u smanjenju kondenzacije i istodobno doprinosi prigušivanju buke. |
| Čvrsta PP izvedba | AIRBOX je izrađen od polipropilena koji ne korodira, otporan je na vlagu i omogućuje dugotrajan stabilan rad. |
Ventilator AFL EC Constant Flow 250 m³/h može se ugraditi u AIRBOX 90 250 u bilo kojem položaju.
Zahvaljujući tome, AIRBOX 90 250 nudi iznimnu fleksibilnost pri projektiranju rekuperacijskih i ventilacijskih sustava. Konstrukcija je prikladna za montažu na zid, ispod stropa, u tehničkim prostorijama i u spuštenim stropovima.
Vrlo elegantno rješenje je, na primjer, ugradnja iznad jedinice RECUBOX® u spuštenom stropu, gdje zrak ulazi u AIRBOX s donje strane i zatim izlazi izravno u spušteni strop prema razdjelnoj kutiji.
Zahvaljujući protoku zraka pod kutom od 90°, vođenje cijevi može se znatno pojednostaviti, broj koljena smanjiti te istovremeno uštedjeti dragocjeni prostor u spuštenom stropu ili tehničkoj prostoriji.
U mnogim instalacijama AIRBOX 90 250 stoga omogućuje stvaranje rješenja koje bi s običnim kanalskim ventilatorom zahtijevalo više prostora, više cijevi i više montažnih elemenata.
Rezultat je čišća instalacija, jednostavnija montaža i učinkovitije korištenje raspoloživog prostora.
Za provjeru dimenzija i projektiranje instalacije dostupan je dimenzijski crtež AIRBOXA 90 250.
Crtež sadrži osnovne vanjske dimenzije, položaj priključnih nastavaka i montažnih elemenata.
| Vanjska širina | 300 mm |
| Vanjska visina | 240 mm |
| Vanjska dubina | 250 mm |
| Materijal kućišta | polipropilen PP |
| Unutarnja izolacija | sintetički kaučuk, debljina 10 mm |
| Montažni nosači | 4 nosača s rupama Ø12 mm |
| Izborni promjeri priključaka | Ø125 mm, Ø150 mm, Ø160 mm ili ø200 mm (povećani) |
| Smjer protoka | 90° |
Unutarnja izolacija od sintetičkog kaučuka debljine 10 mm smanjuje rizik od kondenzacije na površini kutije i istodobno pomaže u prigušivanju buke ventilatora.
AIRBOX 90 250 stoga je prikladan za upotrebu u tehničkim prostorijama, spuštenim stropovima i stambenim objektima.
AIRBOX 90 250 izrađen je od kvalitetnog polipropilena, jednako kao i naše RECUBOX® jedinice.
Priključni nastavci opremljeni su brtvama s dvije usne za čvrsto i zabrtvljeno spajanje cijevi.
Servisni pristup ventilatoru riješen je preko vratašca.
AIRBOX 90 250 dizajniran je za što bržu ugradnju u ventilacijski sustav.
Kutija je opremljena s 4 montažna nosača s rupama promjera 12 mm, koji omogućuju jednostavno i sigurno pričvršćivanje na strop, zid ili nosivu konstrukciju.
Zahvaljujući servisnim vratašcima, ventilator je lako dostupan za ugradnju, pregled i eventualnu zamjenu.
Na izbor su četiri promjera priključnih nastavaka:
Najveća prednost ventilatora AFL EC Constant Flow 250 m³/h je sposobnost automatskog održavanja zadanog volumenskog protoka zraka.
Ako spojite dva ventilatora AFL EC Constant Flow 250 m³/h na isti upravljački signal 0–10 V i priključite ih na naše jedinice RECUBOX®, dobit ćete modernu ravnotlačnu rekuperaciju s vrlo niskom potrošnjom električne energije.
Takvo rješenje idealno je za modularne rekuperacijske sustave RECUBOX®, pametne kuće, Loxone, Home Assistant i druge sustave upravljanja zgradama.
Na kutiju AIRBOX dajemo nadstandardno jamstvo od 12 godina.
AIRBOX je izrađen od kvalitetnog polipropilena i spojen tehnologijom zavarivanja vrućim plinom. Rezultat su homogeni, čvrsti i dugotrajno stabilni spojevi bez rizika od korozije.
Za razliku od limenih konstrukcija, ne postoji opasnost od pojave hrđe, a za razliku od lijepljenih konstrukcija, spojevi ne stare pod utjecajem vlage ili promjena temperature.
Zahvaljujući jednostavnoj konstrukciji bez pokretnih dijelova, AIRBOX je dizajniran za dugotrajan rad bez problema. Na nepropusnost i mehanički integritet polipropilenske kutije stoga dajemo jamstvo od 12 godina.
AIRBOX 90 250 je montažna i izolacijska kutija za ugradnju kompatibilnog ventilatora AFL EC Constant Flow 250 m³/h.
Sam AIRBOX ne sadrži ventilator, motor, električne komponente niti upravljačku elektroniku. Riječ je o pasivnom mehaničkom elementu namijenjenom integraciji u ventilacijski sustav.
Odabir ventilatora, njegovu ugradnju, električno priključivanje i puštanje konačnog sklopa u rad vrši kupac ili stručna tvrtka za ugradnju.
RECUBOX® AIRBOX 90 250 je montažna i izolacijska kutija namijenjena za ugradnju ventilatora AFL EC Constant Flow 250 m³/h. Sam ventilator, električni priključak i regulacija nisu uključeni u isporuku AIRBOXA.
