Compacte geïsoleerde PP-behuizing voor de installatie van de AFL EC Constant Flow 250 m³/h ventilator. 90° luchtstroom, afmetingen slechts 300 × 240 × 250 mm, eenvoudige montage, serviceklep, gemeten luchtstroom tot 250 m³/h en 12 jaar garantie op de behuizing.
Compacte, geïsoleerde behuizing voor de installatie van de AFL EC Constant Flow 250 m³/h ventilator met een luchtstroom van 90°.
De AIRBOX 90 250 is ontworpen voor installaties waar elke centimeter ruimte telt. Het ontwerp maakt het mogelijk om de richting van de luchtstroom met 90° te veranderen, terwijl de compacte afmetingen, eenvoudige montage en gemakkelijke servicetoegang behouden blijven.
Het product is bedoeld voor de installatie van de compatibele radiale ventilator AFL EC Constant Flow 250 m³/h. De ventilator, de elektrische aansluiting en de regeling maken geen deel uit van de AIRBOX behuizing zelf.
AFL EC Constant Flow ventilator 250 m³/h voor AIRBOX 90 250
De AIRBOX 90 250 biedt een zeer interessante verhouding tussen compacte afmetingen en prestaties. Bij een stuursignaal van 10 V bereikt de geteste opstelling met de AFL EC Constant Flow 250 m³/h ventilator een debiet tot 250 m³/h met een verbruik van slechts 35 W.

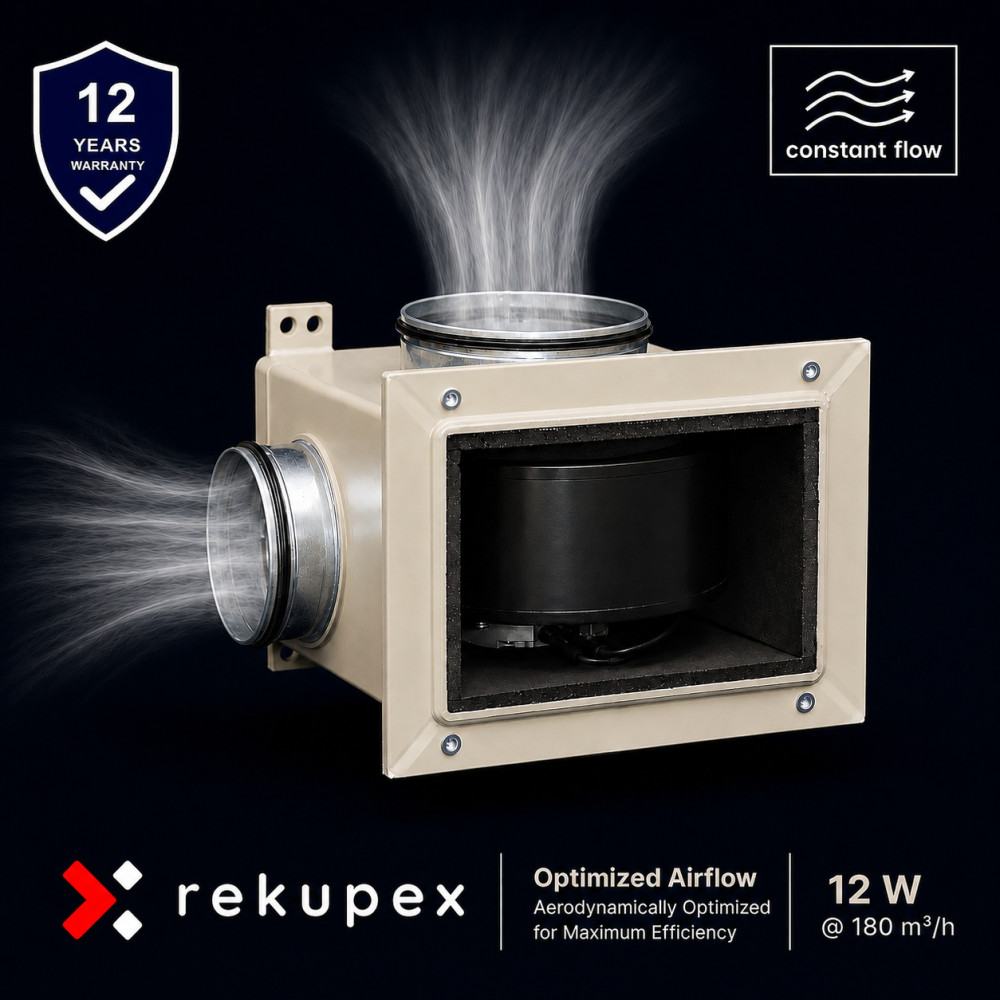

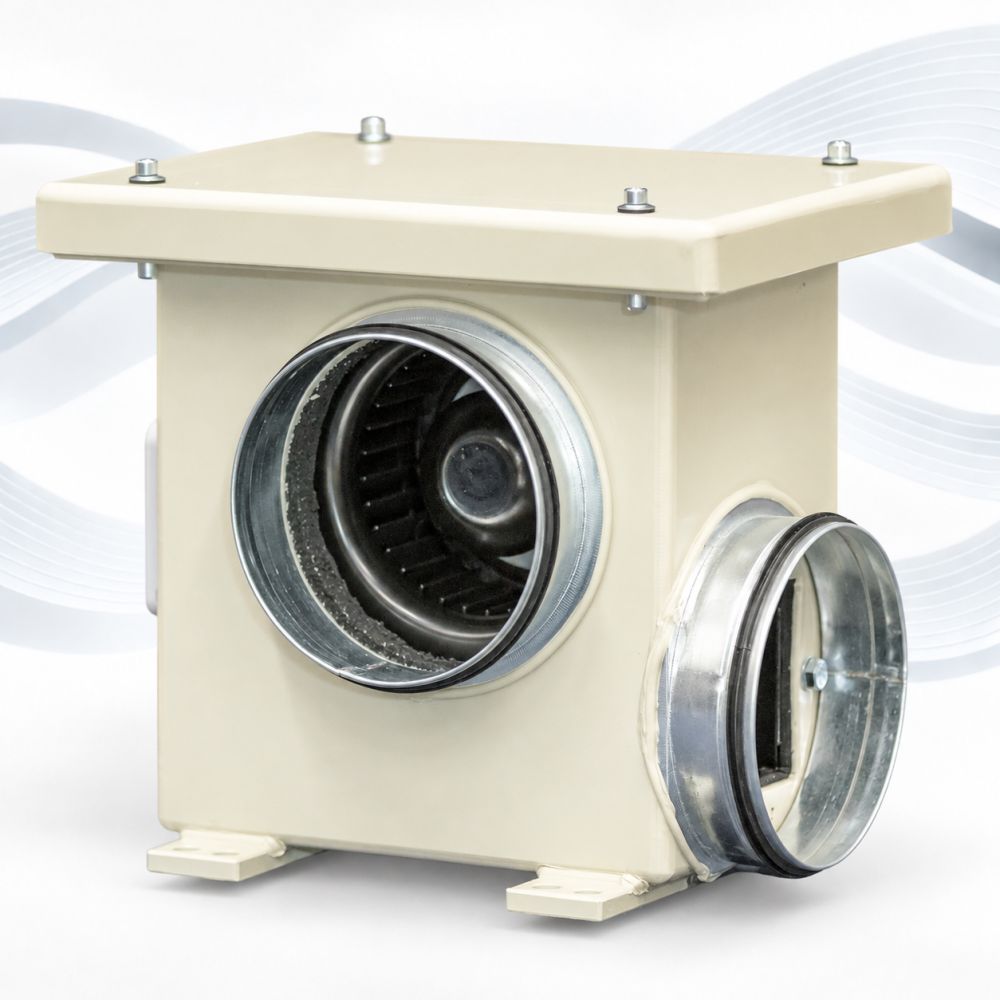

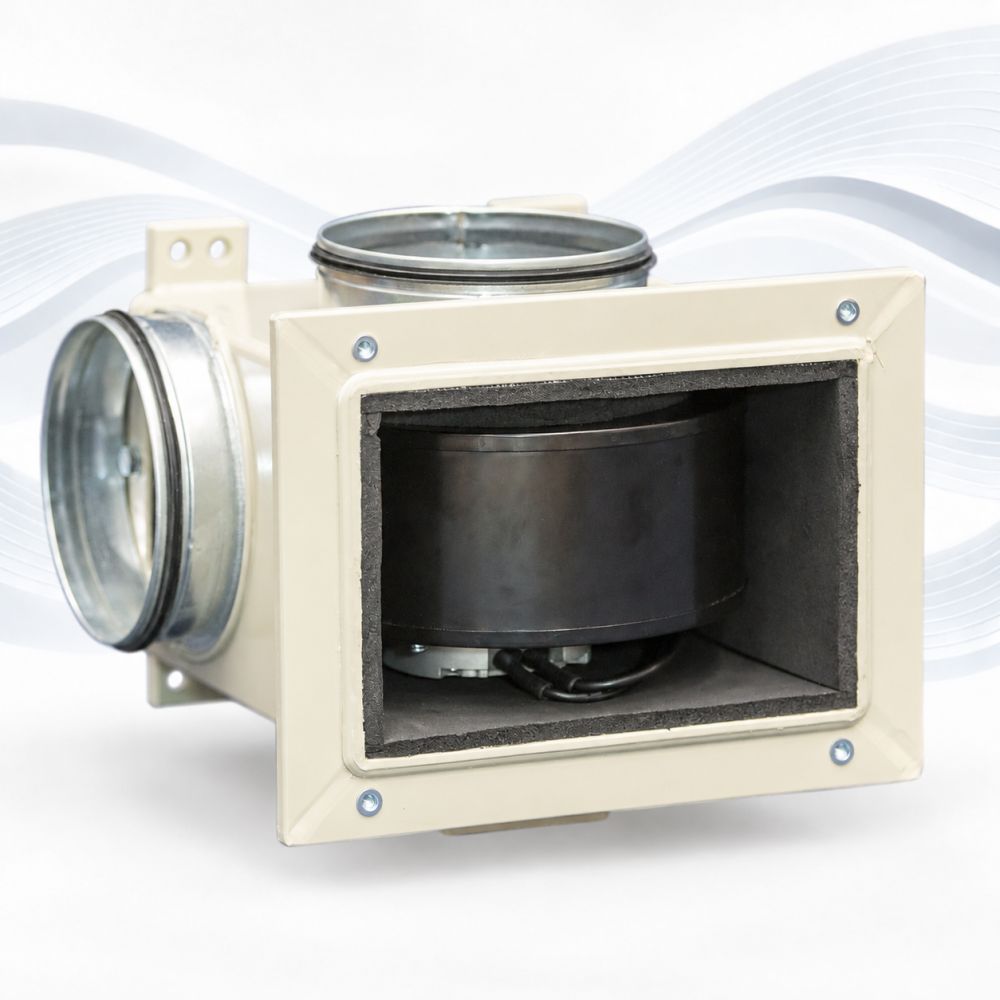

De AIRBOX 90 250 wordt geleverd zonder ventilator. De foto's tonen een installatievoorbeeld van de ventilator AFL EC Constant Flow 250 m³/h.
De AIRBOX 90 250 is ontworpen en getest voor gebruik met de ventilator AFL EC Constant Flow 250 m³/h.
Alle gepubliceerde meetresultaten van luchtstroom en stroomverbruik zijn verkregen met behulp van deze specifieke ventilator.
De geometrie van de behuizing, de positie van de ventilator, de aansluitstukken en de totale afmetingen zijn ontworpen om de best mogelijke parameters te bereiken met specifiek de AFL EC Constant Flow 250 m³/h ventilator.
Compatibele ventilator: AFL EC Constant Flow ventilator 250 m³/h
| Compacte afmetingen | Slechts 300 × 240 × 250 mm. De AIRBOX 90 250 is een zeer compacte oplossing voor de installatie van de AFL EC Constant Flow 250 m³/h ventilator. |
| 90° luchtstroom | Ideaal daar waar geen ruimte is voor rechte kanalen en de richting van de luchtstroom moet worden veranderd. |
| Eenvoudige ventilator installatie | De ventilator wordt in de behuizing geïnstalleerd via een serviceklep. Er hoeven geen eigen beugels of geïmproviseerde afdekkingen gemaakt te worden. |
| Isolatie tegen condensatie en geluid | De binnenisolatie van synthetisch rubber helpt condensatie te verminderen en draagt tegelijkertijd bij aan geluiddemping. |
| Solide PP-uitvoering | De AIRBOX is gemaakt van polypropyleen, wat niet corrodeert, vochtbestendig is en een langdurige stabiele werking mogelijk maakt. |
De ventilator AFL EC Constant Flow 250 m³/h kan in elke positie in de AIRBOX 90 250 worden geïnstalleerd.
Dankzij dit biedt de AIRBOX 90 250 uitzonderlijke flexibiliteit bij het ontwerpen van warmteterugwinnings- en ventilatiesystemen. Het ontwerp is geschikt voor montage aan de muur, onder het plafond, in technische ruimtes en in verlaagde plafonds.
Een zeer elegante oplossing is bijvoorbeeld de installatie boven de RECUBOX®-unit in een verlaagd plafond, waarbij de lucht via de onderkant de AIRBOX binnenkomt en vervolgens direct in de plafondruimte naar de verdeelbox gaat.
Dankzij de luchtstroom onder een hoek van 90° kan het leidingwerk aanzienlijk worden vereenvoudigd, het aantal bochten verminderd en tegelijkertijd waardevolle ruimte worden bespaard in het plafond of de technische ruimte.
In veel installaties stelt de AIRBOX 90 250 u zo in staat een oplossing te creëren die met een gewone buisventilator meer ruimte, meer buizen en meer bevestigingselementen zou vergen.
Het resultaat is een strakkere installatie, eenvoudigere montage en een efficiënter gebruik van de beschikbare ruimte.
Om de afmetingen te controleren en de installatie te ontwerpen is de maattekening van de AIRBOX 90 250 beschikbaar.
De tekening bevat de belangrijkste buitenafmetingen, de posities van de aansluitstukken en de montage-elementen.
| Buitenbreedte | 300 mm |
| Buitenhoogte | 240 mm |
| Buitendiepte | 250 mm |
| Materiaal behuizing | polypropyleen PP |
| Binnenisolatie | synthetisch rubber, dikte 10 mm |
| Montagebeugels | 4 beugels met Ø12 mm gaten |
| Optionele aansluitdiameters | Ø125 mm, Ø150 mm, Ø160 mm of ø200 mm (vergroot) |
| Stroomrichting | 90° |
De binnenisolatie van 10 mm dik synthetisch rubber vermindert het risico van condensatie op het oppervlak van de behuizing en helpt tegelijkertijd het ventilatorgeluid te dempen.
De AIRBOX 90 250 is hierdoor geschikt voor gebruik in technische ruimtes, verlaagde plafonds en woningen.
De AIRBOX 90 250 is, net als onze RECUBOX®-units, vervaardigd van hoogwaardig polypropyleen.
De aansluitstukken zijn uitgerust met dubbele lipafdichtingen voor een stevige en dichte aansluiting op de kanalen.
Servicetoegang tot de ventilator is geregeld via een deurtje.
De AIRBOX 90 250 is ontworpen voor de snelst mogelijke installatie in het ventilatiesysteem.
De box is voorzien van 4 montagebeugels met gaten met een diameter van 12 mm, die een eenvoudige en veilige bevestiging aan het plafond, de muur of draagconstructie mogelijk maken.
Dankzij de serviceklep is de ventilator makkelijk toegankelijk voor installatie, inspectie en eventuele vervanging.
Er zijn vier diameters van de aansluitstukken beschikbaar:
Het grootste voordeel van de ventilator AFL EC Constant Flow 250 m³/h is het vermogen om automatisch de ingestelde volumestroom te handhaven.
Wanneer u twee ventilatoren AFL EC Constant Flow 250 m³/h op hetzelfde 0-10 V stuursignaal aansluit en deze koppelt aan onze RECUBOX®-units, krijgt u moderne balansventilatie met warmteterugwinning met een zeer laag stroomverbruik.
Een dergelijke oplossing is ideaal voor modulaire RECUBOX® warmteterugwinningssystemen, slimme woningen (Smart Homes), Loxone, Home Assistant en andere gebouwbeheersystemen.
Wij bieden een bovengemiddelde garantie van 12 jaar op de AIRBOX-behuizing.
De AIRBOX is gemaakt van hoogwaardig polypropyleen en geassembleerd door middel van heetgaslastechnologie. Het resultaat: homogene, sterke en langdurig stabiele verbindingen zonder risico op corrosie.
In tegenstelling tot metalen constructies is er geen risico op roestvorming en in tegenstelling tot gelijmde structuren is er geen veroudering van de verbindingen door vocht of temperatuurverschillen.
Dankzij het eenvoudige ontwerp zonder bewegende delen is de AIRBOX ontwikkeld voor langdurige, probleemloze werking. Daarom geven wij 12 jaar garantie op de dichtheid en mechanische integriteit van de polypropyleen behuizing.
De AIRBOX 90 250 is een montage- en isolatiebehuizing voor de installatie van de compatibele ventilator AFL EC Constant Flow 250 m³/h.
De AIRBOX zelf bevat geen ventilator, motor, elektrische componenten of regelelektronica. Het is een passief mechanisch element dat bedoeld is om in het ventilatiesysteem te worden geïntegreerd.
De keuze van de ventilator, de montage, de elektrische aansluiting en de inbedrijfstelling van het geheel worden uitgevoerd door de klant of door een vakkundig installatiebedrijf.
RECUBOX® AIRBOX 90 250 is een montage- en isolatiebox ontworpen voor de installatie van de ventilator AFL EC Constant Flow 250 m³/h. De ventilator zelf, de elektrische aansluitingen en de regeling maken geen deel uit van de AIRBOX-levering.
