RECUBOX® X-POOL HRV 1800 – Ventilācija baseiniem un agresīvām vidēm
Pilnībā plastmasas RECUBOX® versija
Ķīmiski izturīgs RECUBOX®, piemērots peldbaseiniem un ķīmiskajai rūpniecībai
Absolūta izturība pret hloru
Ražība no 0 līdz 1800 m3/h.
RECUBOX® X-POOL HRV 1800 – ķīmiski izturīga rekuperācijas iekārta
RECUBOX® X-POOL HRV 1800 ir izturīga ventilācijas iekārta ar siltuma atgūšanu gaisa plūsmai līdz 1800 m³/h, kas izstrādāta telpām ar augstu mitruma līmeni, baseinu tehnoloģijām, SPA, wellness zonām un lietojumiem ar ķīmiski prasīgu gaisu.
Atkarībā no projekta prasībām iekārtu var aprīkot ar divu veidu pretplūsmas siltummaiņiem – vai nu ar RECUTECH REK+53-600-24 EPOXY siltummaini (ķīmiski agresīvākām vidēm), vai ZERN ENGINEERING HU-EX6 533/500-3 GOLDEN siltummaini (baseiniem, SPA un mitram gaisam ar hlora saturu).
Divi varianti atkarībā no izmantošanas veida
RECUBOX® X-POOL HRV 1800 var konfigurēt atbilstoši nosūcamā gaisa īpašībām.
Videi ar agresivākām ķīmiskām vielām iesakām variantu RECUTECH EPOXY. Baseinu un SPA objektiem (mitrums un hlors) ideāli piemērots ir speciāli apstrādātais variants ZERN GOLDEN.
Siltummaiņa izvēle tiek veikta pasūtījuma laikā.
|
RECUTECH REK+53-600-24 EPOXY Variants ķīmiski agresīvām vidēm. Pretplūsmas siltummainis ar epoksīda pārklājumu ir piemērots lietojumiem, kur gaisā var atrasties ķīmiski aktīvas vai korozīvas vielas. Paredzēts tehnoloģiskajām telpām, laboratorijām un ķīmiskajām rūpnīcām, kur nepieciešama paaugstināta siltummaiņa ķīmiskā izturība.
Ieteicamais lietojums: ķīmiskā vide, laboratorijas, tehniskās telpas, nosūces skapji, rūpnieciskie lietojumi. |
 |
ZERN ENGINEERING HU-EX6 533/600-3 GOLDEN Variants baseiniem, SPA, wellness un piekrastes vai hlorētām vidēm. ZERN siltummainim GOLDEN versijā ir korpuss ar Epoxy-coated pārklājumu un lameles no HPS materiāla. Tas ir ideāli piemērots baseinu un SPA zonu ventilācijai ar augstu mitruma līmeni un hlora saturu gaisā.
Ieteicamais lietojums: baseini, wellness centri, SPA, akvaparki, viesnīcu baseini, džakuzi un mitras hlorētas telpas. |
Svarīga atšķirība lietošanā:
RECUTECH EPOXY: ieteicams vidēs ar agresīvākām ķīmiskām vielām.
ZERN GOLDEN: ieteicams galvenokārt baseiniem un SPA (mitrs gaisas ar hlora saturu). Nav paredzēts smagiem rūpnieciskiem ķīmiskajiem procesiem.
Konstrukcija un materiāli
Iekārtas RECUBOX® X-POOL korpuss ir izgatavots no augstas kvalitātes polipropilēna (PP), kas ir ilgstoši izturīgs pret mitrumu, koroziju un plašu ķīmisko vielu klāstu.
Konstrukcijā izmantota karstās gāzes metināšanas tehnoloģija, kas nodrošina viendabīgus, hermētiskus un izturīgus savienojumus bez līmes, kniedēm vai dažādu materiālu kombinēšanas.
Gludas iekšējās sienas, mehāniskie blīvējumi un viegla piekļuve vienkāršo apkopi, nodrošinot maksimālu higiēnu.
PP konstrukcija ir ideāli piemērota vidēm ar:
- Augstu mitruma līmeni.
- Hlorētu baseina gaisu.
- Korozīvu mitrumu.
- Sāls miglu.
- Izvēlētām ķīmiski aktīvām vielām (atkarībā no lietojuma).
Pateicoties izturīgajai konstrukcijai, augstajai kvalitātei un higiēniskajai drošībai, mūsu RECUBOX® sistēmas ir daļa no dažādiem **ČVUT** (Prāgas Tehniskā universitāte) projektiem, tostarp unikālās **S.A.W.E.R.** sistēmas, ko **UCEEB** izstrādā dzeramā ūdens ieguvei no tuksneša gaisa.
Lietošana atkarībā no izvēlētā siltummaiņa
| RECUTECH REK+53-600-24 EPOXY |
Par ķīmiski prasīgām vidēm. Tehnoloģiskie procesi, laboratorijas, nosūces skapji, korozīva vide, kur nepieciešama augsta ķīmiskā izturība. |
| ZERN HU-EX6 533/500-3 GOLDEN |
Baseiniem, SPA un mitram hlorētam gaisam. Privātie vai publiskie baseini, wellness, spa, džakuzi un zonas ar augstu hlora mitrumu. |
Uzstādīšana un apkope
- Ventilatori nav iekļauti komplektācijā – tie tiek uzstādīti tieši ventilācijas kanālos.
- Ventilatoru ārējā montāža ietaupa vietu tehniskajā telpā un atvieglo piekļuvi.
- Ventilatoru nomaiņa ir iespējama, neaiztiekot pašu RECUBOX® iekārtu.
- Siltummainis ir pieejams caur servisa durvīm ātrai pārbaudei vai tīrīšanai.
Priekšrocības salīdzinājumā ar klasisko nerūsējošo tēraudu
RECUBOX® X-POOL no PP ir lieliska alternatīva nerūsējošajam tēraudam. Pat nerūsējošais tērauds var korodēt agresīvā vai pastāvīgi mitrā vidē, savukārt kvalitatīvi sametināta PP struktūra saglabā savu hermētiskumu, formu un izturību.
Ideāli piemērots projektiem, kur svarīgs ir ilgs kalpošanas laiks, minimāla apkope un augsta izturība pret mitrumu un ķīmiskām ietekmēm.
Ideāli piemērots:
- Baseiniem, akvaparkiem, wellness un SPA (ar ZERN GOLDEN siltummaiņa opciju).
- Laboratorijām un nosūces skapjiem (ar RECUTECH EPOXY siltummaiņa opciju).
- Ķīmiskajai rūpniecībai un noliktavām (atkarībā no konfigurācijas un ķīmiskās slodzes).
- Tehniskajiem konteineriem un ražošanas vienībām mitrās vai korozīvās zonās.
- Piekrastes reģioniem un sāļai videi.
Galvenās RECUBOX® X-POOL priekšrocības
 |
Vieglā izņemšana Siltummaini var ātri izņemt, pateicoties bīdāmo sliežu sistēmai, nodrošinot ērtu apkopi ārpus iekārtas. |
 |
Maksimāla higiēna Vienkārša pārbaude un tīrīšana. Gludās PP virsmas samazina netīrumu uzkrāšanos un atvieglo mazgāšanu. |
 |
Mehāniska blīvēšana bez līmes Blīvēšana caur rievas blīvējumu, neizmantojot līmi vai lentes, kas pakļautas novecošanai. Nepieciešamības gadījumā blīvējumu var viegli nomainīt. |
 |
Metināta PP konstrukcija RECUBOX® tiek samontēts, izmantojot karstās gāzes metināšanu. Izturīgi un uz mūžu hermētiski savienojumi bez degradācijas riska. |
 |
Maksimāla elastība Gaisa pieslēguma īscauruļu izvietojumu var pielāgot atbilstoši jūsu vajadzībām un telpas izkārtojumam. |
 |
Liela laukuma filtri Ļauj izmantot nomaināmus filtru materiālus. Standarta aprīkojumā ar M5 luokan suodattimella. |
 |
Divslāņu konstrukcija Iekārtas korpuss sastāv no diviem polipropilēna slāņiem, starp kuriem ir integrēta siltumizolācija papildu stabilitātei un veiktspējai. |
Pieslēguma īscauruļu izvietojuma varianti
Izvēle tiek veikta pasūtījuma laikā.

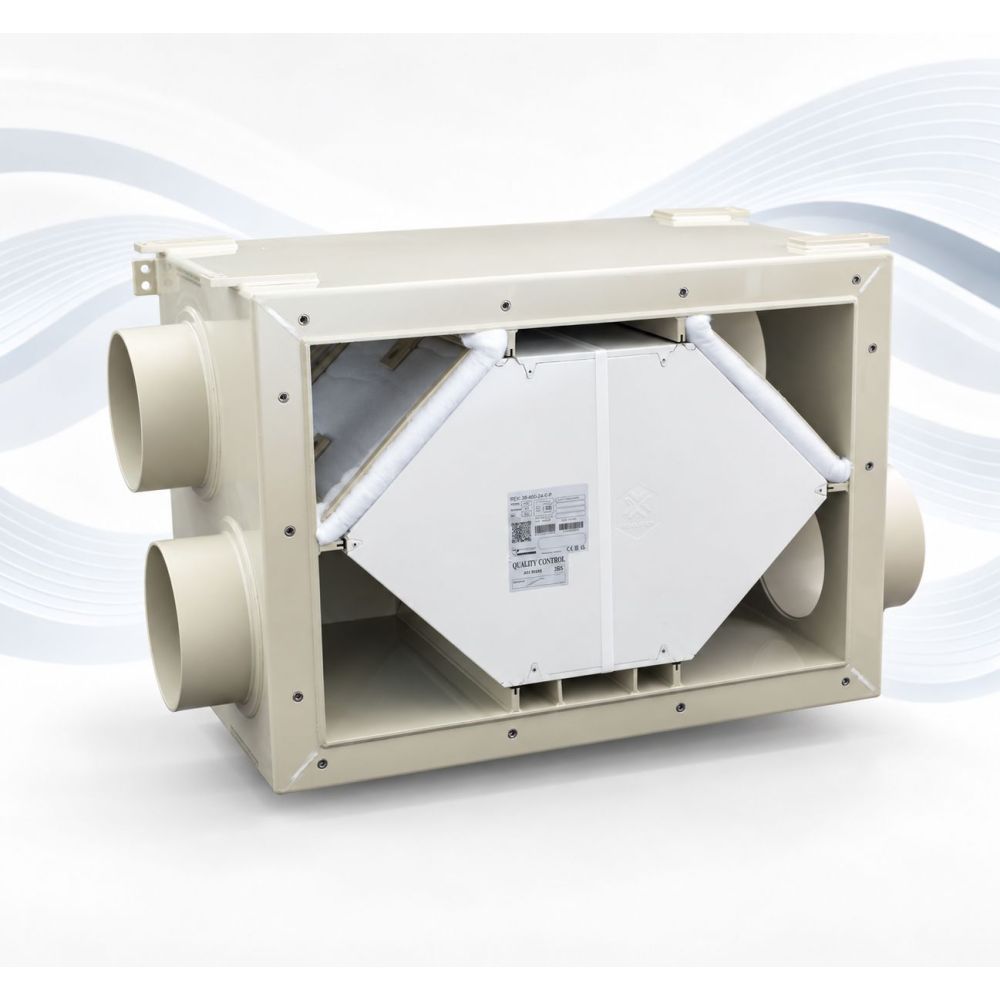

Skats uz RECUBOX® no priekšpuses ar atvērtām durvīm.
Norādītie izmēri ir bez izolācijas. Izmaiņu gadījumā (lielākas īscaurules vai izgatavošana pēc pasūtījuma), mēs ar jums sazināsimies pēc pasūtījuma apstiprināšanas.
 |
A01 Siltummainis uz platās pamatnes, 4 sānu īscaurules Izmēri: 873 (A) × 638 (B) × 744 (C) mm – platums × augstums × dziļums Rasējums parāda standarta un spoguļattēla savienojumus. |
 |
B01 Siltummainis uz šaurās pamatnes, 4 sānu īscaurules Izmēri: 873 (B) × 638 (A) × 744 (C) mm – augstums × platums × dziļums Rasējums parāda standarta un spoguļattēla savienojumus. |
 |
A02 Siltummainis uz platās pamatnes, 2 augšējās īscaurules, 2 sānu īscaurules Izmēri: 873 (A) × 638 (B) × 744 (C) mm – platums × augstums × dziļums Rasējums parāda standarta un spoguļattēla savienojumus. |
 |
B02 Siltummainis uz šaurās pamatnes, 2 augšējās īscaurules, 2 sānu īscaurules Izmēri: 873 (B) × 638 (A) × 744 (C) mm – augstums × platums × dziļums Rasējums parāda standarta un spoguļattēla savienojumus. |
Servisa telpa un 100% BY-PASS
 |
Apkopes vieta – Izmērs E Pirms servisa durvīm noteikti jāatstāj pietiekami daudz brīvas vietas pilnīgai siltummaiņa izņemšanai. E = C - 60 [mm] Integrētais BY-PASS – Izmērs F BY-PASS atrodas aizmugurē un palielina iekārtas kopējo dziļumu atkarībā no izvēlētā varianta. Precīzus RECUBOX® galīgos izmērus ar integrēto BY-PASS apvedkanālu apstiprināsim, pamatojoties uz jūsu konfigurāciju. BY-PASS atver svaigā gaisa apvedkanālu aiz siltummaiņa, vienlaikus noslēdzot plūsmu caur siltummaini. |
Datu lapa
- EUROVENT sertifikācija:
- Taip
- Materiāls
- SIMONA AlphaPLUS - POLYPROPYLEN
- Darba temperatūra [°C]
- -20 .. +80
- Izcelsmes valsts
- CZ
- Nav korozijas riska: Šis ventilators nesaskaras ne ar hloru, ne ar baseina mitrumu, jo tas darbojas tikai ar āra gaisu.
- Izvēle: Šai pozīcijai pietiek ar standarta kvalitatīvu kanāla ventilatoru bez nepieciešamības pēc īpašas ķīmiskās izturības.
- Filtrācijas barjera: Gaiss no baseina vispirms iziet caur filtrējošu tekstilu, kas mehāniski aiztur aerosolu (mikroskopiskus ūdens pilienus ar koncentrētu hloru).
- Kondensācijas attīrīšana: Rekuperācijas siltummainī gaiss atdziest un mitrums kondensējas. Šis ūdens piesaista gāzveida hloru un droši novada to kanalizācijā.
- Rezultāts: Ventilators, kas novietots tikai aiz RECUBOX, darbojas ar būtiski „attīrītāku” gaisu, kas aizsargā tā motoru un gultņus.
Kādus ventilatorus izvēlēties baseina ventilācijai?
Ventilatoru izvēle baseina telpām ir kritiska augstā mitruma un agresīvā hlora klātbūtnes dēļ. Tomēr, izmantojot RECUBOX® X-POOL iekārtu, pateicoties tās konstrukcijai, prasības ventilatoru izturībai būtiski mainās jūsu labā.
1. Ventilators gaisa pieplūdei (svaigs gaiss)
Šajā sistēmas daļā situācija ir visvienkāršākā. Pieplūdes ventilators iesūc tīru āra gaisu un virza to caur rekuperatoru uz baseina halli.
2. Ventilators gaisa nosūcei (izplūdes gaiss)
Pateicoties unikālajai integrācijai ar RECUBOX® X-POOL iekārtu, nosūces ventilators ir aizsargāts tādā veidā, kas būtiski pagarina tā kalpošanas laiku:
Ieteikumi uzstādīšanai un apkopei
Galvenais noteikums: RECUBOX® kā zemākais sistēmas punkts
Lai sistēma darbotos pareizi, RECUBOX® iekārtai jābūt uzstādītai zemākajā punktā ventilācijas trasē. Tikai tā kanālu sistēma spēj dabiski novadīt visu agresīvo kondensātu ar hloru uz iekārtu un pēc tam kanalizācijā. Tādējādi tiek novērsta mitruma uzkrāšanās ventilatoru tuvumā vai kritiskajās kanālu savienojumu vietās.
| Kanālu materiāls | Nosūces atzarojumam iesakām izmantot tikai plastmasas (PVC/PP) vai nerūsējošā tērauda kanālus. Alumīnija kanāli ātri korodē. |
| Ventilatora tips | Iesakām izvēlēties ventilatorus pilnībā plastmasas izpildījumā ar aizsardzības klasi vismaz IP44. |
| Filtru apkope | Regulāra filtrējošā tekstila pārbaude baseinos ir būtiska, lai saglabātu siltummaiņa tīrību un ventilatora aizsardzību. |
Mūsu profesionālais skatījums: RECUBOX® X-POOL izturīgās konstrukcijas un pareizi izvēlētu plastmasas ventilatoru kombinācija ir tehniski tīrākais risinājums mūsdienu baseiniem. Šī konfigurācija samazina izmaksas, jo novērš nepieciešamību pēc ārkārtīgi dārgiem rūpnieciskiem ventilatoriem ķīmiskajai rūpniecībai.
Piezīme: Iepriekš minētā informācija ir ražotāja ieteiktā tehniskā prakse komponentu kalpošanas laika pagarināšanai. Galīgajai ventilatoru izvēlei vienmēr jāatbilst ventilācijas projektam un sagaidāmajai ķīmisko vielu koncentrācijai konkrētajā objektā.
Kādus gaisa vadus izvēlēties baseina ventilācijai?
Ventilācijas kanālu materiāla izvēle baseinam ir tikpat svarīga kā pati siltuma atgūšanas sistēma. Agresīva vide ar hlora klātbūtni kombinācijā ar augstu mitrumu var dažos mēnešos iznīcināt nepareizi izvēlētus kanālus.
Kāpēc izvairīties no alumīnija un lētām “flexi” šļūtenēm?
Parasti izmantotās elastīgās alumīnija šļūtenes (tā sauktās Alu-flexi, Sono-flexi) baseinu hallēm ir pilnīgi nepiemērotas. Hlora izgarojumi izraisa ātru alumīnija oksidēšanos, kas izpaužas kā balta pulvera veidošanās un pēc tam kanāla sienas perforācija.
Uzmanību noplūdēm: Tiklīdz kanālos rodas korozija, sistēma zaudē spiediena līdzsvaru, palielinās mitrums ēkas konstrukcijā un ap noplūdušajiem kanāliem pastāv pelējuma veidošanās risks.
Ieteicamie materiāli RECUBOX® X-POOL
Lai nodrošinātu ilgtermiņā uzticamu baseina ventilācijas darbību, iesakām izmantot materiālus, kas dabiski ir izturīgi pret koroziju:
| Plastmasas kanāli (PVC / PP) | Ideāla izvēle baseiniem. Gludi plastmasas kanāli ir 100% izturīgi pret hloru un mitrumu, un tiem ir minimāli spiediena zudumi. |
| Nerūsējošā tērauda kanāli | Premium risinājums ar īpaši augstu mehānisko izturību. Piemērots dizaina redzamajiem kanāliem halles interjerā. |
| Izolēti EPE kanāli | Lieliski piemēroti maršrutiem caur neapsildāmām telpām. Putu polietilēns neuzsūc mitrumu un ir ķīmiski inertisks. |
Svarīgi: slīpums un kondensāta novadīšana
Gravitācija strādā jūsu labā:
Visiem horizontālajiem kanālu posmiem jābūt ieklātiem ar slīpumu virzienā uz RECUBOX® iekārtu (minimālais slīpums 1–2%). Tā kā RECUBOX® ir novietots zemākajā punktā, viss kondensāts, kas satur hlora savienojumus, nepārtraukti ieplūst siltummainī un no turienes tieši notekā. Tādējādi jūs novērsīsiet “kabatu” veidošanos ar stāvošu ūdeni kanālos.
Praktisks padoms: Ja noteiktās vietās jāizmanto elastīgi kanāli (piemēram, pieslēgumu savienošanai), izvēlieties tikai plastmasas elastīgās šļūtenes vai šļūtenes ar ķīmiski izturīgu iekšējo slāni. Tādā veidā jūs izvairīsieties no dārgiem remontiem piekaramajos griestos nākotnē.
Piezīme: Pareiza kanālu materiāla izvēle ir būtiska, lai saglabātu 12 gadu garantiju RECUBOX® iekārtas korpusa hermētiskumam. Nepiemēroti kanāli var negatīvi ietekmēt visas sistēmas higiēnu.
