Ofrecemos una amplia selección de intercambiadores entálpicos adecuados para la mayoría de las unidades de recuperación de calor. Si no encuentra el modelo adecuado, no dude en contactarnos – ¡estaremos encantados de ayudarle!
Base para la recuperación de calor de alta tecnología con una producción de 520 m3/h.
La unidad entálpica RECUBOX® 520 VENT-READY está lista para una fácil instalación.
Ventiladores de primera línea de la AFL EC con sistema CONSTANTFLOW
RECUBOX® ERV 520 VENT-READY es una unidad de recuperación de calor compacta preparada para la instalación de ventiladores EC AFL CONSTANT FLOW. Representa una base extremadamente resistente, higiénica y variable para una moderna ventilación de presión equilibrada en casas unifamiliares, apartamentos y pequeños edificios comerciales.
Fabricación a medida en la República Checa. Fabricamos los RECUBOX® íntegramente en la República Checa según los requisitos exactos del cliente. Utilizamos materiales de polipropileno de alta calidad de la empresa SIMONA AG y tecnología de procesamiento profesional con equipos de Leister AG.
La carcasa está optimizada estructuralmente para la instalación de ventiladores AFL EC CONSTANT FLOW, que representan una solución extremadamente inteligente para la recuperación de calor moderna. Gracias a la función Constant Flow integrada, los ventiladores reaccionan automáticamente a los cambios de resistencia en el sistema y ayudan a mantener a largo plazo un flujo de aire estable, el equilibrio de presión, un bajo nivel de ruido y un funcionamiento económico.
La unidad está equipada con un intercambiador de calor de flujo a contracorriente con una eficiencia térmica de hasta el 90 % y una alta eficiencia de recuperación de humedad de hasta el 75 %. El intercambiador está diseñado deliberadamente con énfasis en bajas pérdidas de presión, lo que contribuye a un funcionamiento silencioso, ahorrativo y eficiente.
Parámetros de rendimiento del sistema con ventiladores AFL CONSTANT FLOW:
.jpg)
1. RECUTECH RFK+16-500-25 – intercambiador entálpico de última generación con el revolucionario material METALPIC
2. AXL-LB 366-196-366-H500-2.5 – intercambiador entálpico del fabricante AIRWOODS (excelente relación calidad-precio)
La carcasa está preparada para que los ventiladores puedan instalarse muy rápidamente y sin modificaciones complejas. El montaje de los ventiladores AFL CONSTANT FLOW se realiza mediante una simple inserción en la apertura preparada y su fijación.
Todas las salidas y el drenaje de condensados están diseñados de forma especular, por lo que la orientación final de la unidad se elige en el momento de la instalación. RECUBOX® también puede funcionar con ventiladores externos según su propio diseño.
El control de los ventiladores EC es muy sencillo mediante una señal DC 0–10 V. La unidad puede controlarse, por ejemplo, mediante:
Entrega del producto: El RECUBOX® ERV 520 VENT-READY entálpico se suministra como una carcasa independiente sin ventiladores y sin unidad de control. Estos pueden adquirirse por separado y son fáciles de instalar por el usuario.
En su versión básica, RECUBOX® está preparado también para la medición, el cableado y una instalación eléctrica segura. Gracias a detalles bien pensados, el montaje de sensores, el tendido de cables y la conexión de ventiladores es rápido, ordenado y técnicamente limpio.
La unidad facilita así no solo la instalación en sí, sino también el mantenimiento futuro, las modificaciones y la expansión del sistema.
|
|
4 soportes para la instalación de sensores RECUBOX® incluye 4 soportes para el montaje de sensores. Cada soporte está ubicado en una de las rutas de aire básicas: SUP, EHA, ETA y ODA. Gracias a esto, la unidad está lista para una instalación fácil y clara de los elementos de medición precisamente donde se necesitan para el correcto control y monitoreo del sistema. |
|
|
Pasacables de goma estancos RECUBOX® cuenta con pasacables de goma estancos preparados que, en la versión básica, están sellados. Los pasacables están destinados a un tendido seguro y limpio del cableado sin necesidad de realizar intervenciones estructurales adicionales en la unidad, especialmente para:
|
|
|
Espaciosa caja de instalación para un cableado eléctrico seguro RECUBOX® está equipado con una caja de instalación de tamaño adecuado para una conexión eléctrica ordenada y segura. Todos los conductores y cables se introducen en esta caja a través de pasacables de goma estancos, que ayudan a proteger el sistema contra la penetración de aire y humedad. Desde la caja de instalación salen además prensaestopas de rosca, que permiten una salida del cableado herméticamente sellada y mecánicamente resistente hacia el resto de partes del sistema. El resultado es una solución eléctrica limpia, profesional y fiable a largo plazo. |
El RECUBOX® ERV 520 VENT-READY Entálpico también está disponible en una variante con BY-PASS mecánico al 100%. Este sofisticado sistema cierra simultáneamente el paso de aire fresco a través del intercambiador y abre un gran canal de derivación detrás del intercambiador.
La ventaja es que, incluso con el by-pass activo, el aire sigue filtrándose por el mismo filtro que durante el funcionamiento normal a través del intercambiador.
Mecanismo de BY-PASS extraíble
Todo el mecanismo se puede extraer por completo del RECUBOX® de un solo movimiento, al igual que los demás componentes. El mantenimiento, la inspección y la limpieza son, por tanto, excepcionalmente fáciles.
El mecanismo está estructuralmente preparado para la instalación de cualquier servomotor con un par mínimo de 5 Nm. El servomotor se fija en una placa de plástico preparada de 10 mm de espesor y se bloquea contra la rotación mediante el tornillo métrico incluido. Se requiere compatibilidad con un eje de 14 mm de diámetro.
La estanqueidad de la carcasa es fundamental para una recuperación eficiente. RECUBOX® está equipado con cierres ajustables macizos que permiten ajustar con precisión la presión de la tapa sobre la junta. Gracias a esto, la unidad no aspira aire parásito y trabaja con la máxima eficiencia posible.
Gracias a su robusta construcción, alta calidad y seguridad higiénica, nuestros RECUBOX® forman parte de numerosos proyectos de la ČVUT (Universidad Técnica Checa), incluido el sistema único S.A.W.E.R. que el UCEEB está desarrollando para obtener agua potable del aire.
Ofrecemos una garantía excepcional de 12 años en la estanqueidad de la carcasa de las unidades RECUBOX®.
La carcasa está fabricada en polipropileno de alta calidad y unida mediante tecnología de soldadura por gas caliente, lo que crea uniones homogéneas, fuertes y estables a largo plazo sin riesgo de degradación.
A diferencia de las estructuras que utilizan juntas pegadas, cintas de sellado o combinaciones de diferentes materiales, RECUBOX® conserva su hermeticidad y resistencia mecánica incluso después de muchos años de funcionamiento.
RECUBOX® ERV 520 VENT-READY no es solo una carcasa preparada para ventiladores. Es una base bien pensada para una recuperación de calor extraordinariamente cómoda, estable y técnicamente avanzada. Es precisamente con la instalación de ventiladores AFL EC CONSTANT FLOW cuando se revela plenamente la verdadera fuerza de todo el concepto VENT-READY.
Principal beneficio de la tecnología CONSTANT FLOW:
Los ventiladores AFL mantienen automáticamente un caudal volumétrico de aire constante incluso ante cambios en las pérdidas de carga del sistema. Esto significa que la unidad funciona de forma estable incluso cuando los filtros se obstruyen gradualmente, cambian las condiciones de funcionamiento o fluctúa la resistencia en la red de conductos.
Esta es una ventaja enorme frente a los ventiladores convencionales, con los que el sistema debe ajustarse laboriosamente y cada cambio de resistencia puede hacer caer el rendimiento o desajustar el equilibrio de presión. Con los ventiladores AFL CONSTANT FLOW obtiene un funcionamiento mucho más estable, un intercambio de aire garantizado y un mayor confort sin intervenciones innecesarias en los ajustes.
| Flujo de aire constante | Los ventiladores compensan automáticamente los cambios de resistencia en el sistema y mantienen la potencia ajustada sin reajustes constantes. |
| Equilibrio de presión facilitado | La impulsión y extracción de aire pueden mantenerse en una proporción más estable a largo plazo, algo fundamental para el correcto funcionamiento de la recuperación de calor. |
| Menor nivel de ruido | Con menor resistencia, el ventilador reduce automáticamente las revoluciones, permitiendo que el sistema funcione de forma más silenciosa y suave. |
| Menor consumo | Cuando no se requiere una potencia alta, el ventilador no consume energía innecesariamente. El resultado es un funcionamiento más económico. |
| Plena regulabilidad | La característica Constant Flow funciona en todo el rango de regulación, por lo que la potencia de la unidad puede adaptarse fácilmente a la necesidad actual del edificio. |
Resultado práctico para el usuario:
Al elegir Enthalpic RECUBOX® ERV 520 VENT-READY e instalar ventiladores AFL EC CONSTANT FLOW, obtiene una combinación extremadamente inteligente: una unidad RECUBOX® indestructible, higiénica y accesible para mantenimiento, junto con ventiladores que vigilan por sí mismos la estabilidad del flujo de aire. El resultado es una recuperación de calor moderna con alto confort, bajo nivel de ruido y sin calibraciones innecesariamente complejas.
Vea por qué los ventiladores AFL CONSTANT FLOW son tan especiales para el RECUBOX® VENT-READY.
En el vídeo verá el principio gracias al cual los ventiladores reaccionan automáticamente a los cambios de resistencia en el sistema y ayudan a mantener estable el rendimiento de recuperación de calor a largo plazo.
El concepto VENT-READY tiene sentido real precisamente con AFL CONSTANT FLOW. No se trata solo de compatibilidad mecánica, sino de un conjunto funcional que aporta un flujo más estable, un funcionamiento más silencioso, menor consumo y un camino más sencillo hacia una recuperación de calor equilibrada de funcionamiento profesional.
 |
Fácil extracción del intercambiador El intercambiador se puede extraer de la unidad RECUBOX® de forma fácil y rápida de un solo movimiento. Está alojado en un sistema deslizante que permite una cómoda extracción de la unidad. |
 |
Máxima higiene Tanto el intercambiador como la unidad completa pueden extraerse fácilmente y limpiarse a fondo. El intercambiador cuenta con el certificado de higiene ILH Berlin. |
 |
Sellado mecánico sin adhesivos El intercambiador está sellado con una junta en la ranura sin el uso de pegamentos ni cintas adhesivas. La junta puede sustituirse fácilmente si es necesario. |
 |
Sin tornillos, remaches ni pegamentos RECUBOX® está fabricado con un solo tipo de material mediante tecnología de soldadura por gas caliente. El resultado son uniones estancas y estables a largo plazo sin degradación por envejecimiento. |
 |
Amplia gama de tamaños La gama VENT-READY está disponible en varias variantes de potencia y, bajo pedido, se pueden fabricar modelos más grandes para mayores caudales volumétricos. |
 |
Compatibilidad con intercambiadores RECUTECH y otros tipos Las unidades están diseñadas para intercambiadores RECUTECH de calidad con certificación EUROVENT y otros intercambiadores compatibles según la configuración específica. |
 |
Funcionamiento equilibrado Utilizando ventiladores AFL CONSTANT FLOW, es muy sencillo lograr un funcionamiento estable y equilibrado de todo el sistema de recuperación de calor. |
 |
Posibilidad de instalar ionizador La unidad se puede complementar, por ejemplo, con un ionizador MALAPA IN03. |
 |
Máxima variabilidad La ubicación de las tomas de entrada y salida puede adaptarse a la instalación específica en una amplia gama de variantes. |
 |
Versión especular Todas las variantes están disponibles tanto en versión izquierda como derecha. El drenaje de condensados se resuelve con una conexión de 1/2" en dos posiciones. |
 |
Fácil instalación La unidad está preparada para su montaje mediante varillas roscadas y permite una colocación sencilla en el cuarto técnico. |
 |
Filtros de gran superficie La unidad permite el uso de diferentes medios filtrantes. En la versión básica está equipada con tejido filtrante de clase M5. |
 |
BY-PASS Hay disponible una pieza de cortocircuito o un BY-PASS 100% integrado. |
 |
El RECUBOX® se puede pedir sin aislamiento o con aislamiento de 30 mm y 50 mm. El aislamiento está herméticamente cerrado entre dos carcasas. En la versión aislada, además del aislante, se añade otra carcasa de PP de 5 mm, lo que aumenta la resistencia y la calidad general del acabado. |
 |
Dibujo técnico RECUBOX® ERV 520 sin BY-PASS – A01 Haga clic en la imagen para ampliarla. Variante sin BY-PASS, diseño técnico estándar de la unidad. |
 |
Dibujo técnico RECUBOX® ERV 520 con BY-PASS 100% – A01 Haga clic en la imagen para ampliarla. Variante con BY-PASS 100% integrado. |
Ejemplo de conexión RECUBOX® VENT-READY con regulación REX EC en una vivienda unifamiliar.
Haga clic en el esquema para ampliarlo.
La selección de la variante se realiza durante el proceso de pedido.
Vista frontal del RECUBOX® con la puerta abierta.
Las dimensiones indicadas incluyen aislamiento de 50 mm y segunda carcasa. Si las dimensiones cambian, por ejemplo debido a tomas más grandes u otra modificación técnica, le informaremos después de realizar el pedido.
 |
A01 – sin BY-PASS Intercambiador en bandeja ancha, 4 tomas laterales Dimensiones: 843 (A) × 623 (B) × 799 (C) mm – ancho × alto × profundidad El dibujo muestra tanto la conexión clásica como la especular. |
 |
A02 – sin BY-PASS Intercambiador en bandeja ancha, 2 tomas hacia arriba, 2 tomas laterales Dimensiones: 843 (A) × 623 (B) × 799 (C) mm – ancho × alto × profundidad El dibujo muestra tanto la conexión clásica como la especular. |
 |
B01L – sin BY-PASS Intercambiador en bandeja ancha, 4 tomas laterales Dimensiones: 843 (A) × 623 (B) × 799 (C) mm – ancho × alto × profundidad Versión izquierda – entrada de aire de extracción arriba a la izquierda, entrada de aire fresco abajo a la izquierda. |
 |
B01P – sin BY-PASS Intercambiador en bandeja ancha, 4 tomas laterales Dimensiones: 843 (A) × 623 (B) × 699 (C) mm – ancho × alto × profundidad Versión derecha – entrada de aire de extracción arriba a la derecha, entrada de aire fresco abajo a la derecha. |
RECUBOX® ERV 520 VENT-READY está disponible también en variantes que incluyen el BY-PASS 100%.
La selección de la variante específica se realiza durante el proceso de pedido. A continuación se presentan los diseños básicos con la descripción de la orientación y la ubicación de las tomas de conexión.
| |

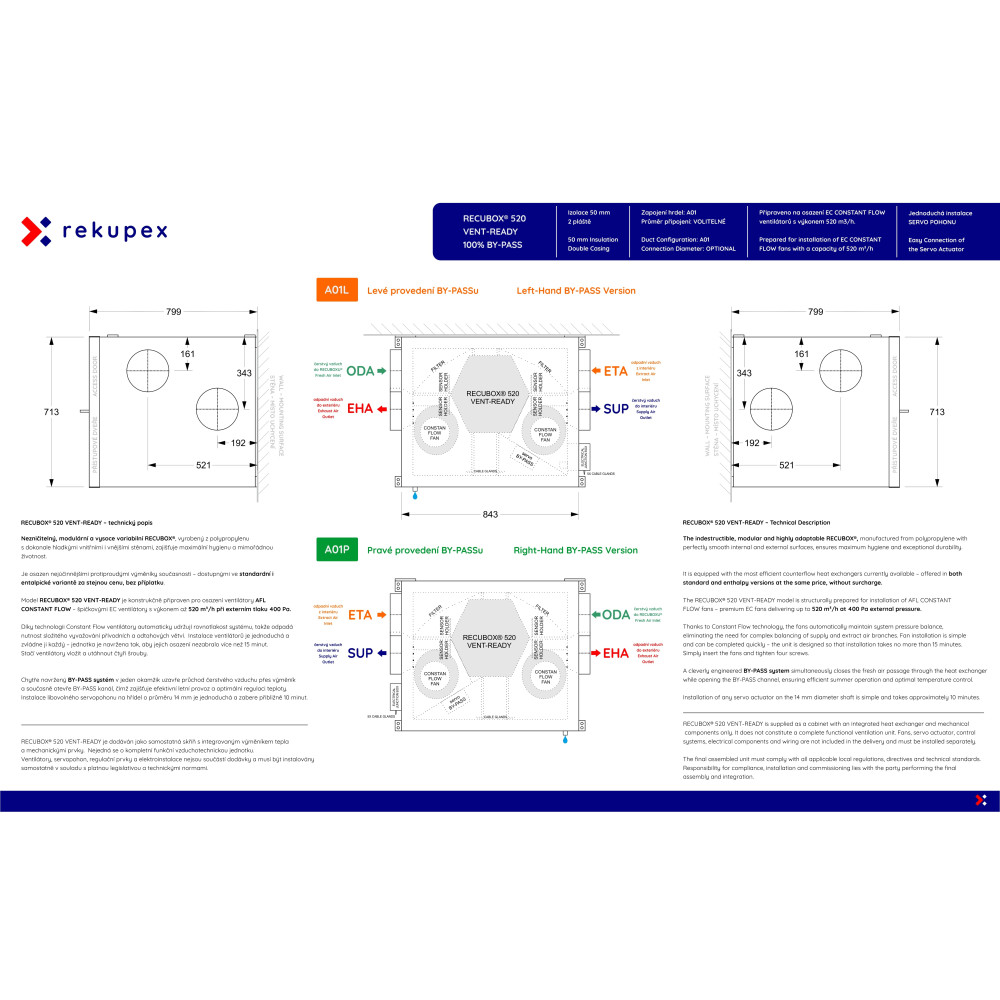

A01L y A01P – incluyendo BY-PASS 100% Intercambiador en bandeja ancha, 4 tomas laterales Dimensiones: 843 (A) × 713 (B) × 799 (C) mm – ancho × alto × profundidad A01L = versión izquierda de la unidad – entrada de aire fresco al RECUBOX® por la izquierda – ver dibujo A01P = versión derecha de la unidad – entrada de aire fresco al RECUBOX® por la derecha – ver dibujo |
| |
A02L y A02P – incluyendo BY-PASS 100% Intercambiador en bandeja ancha, 2 tomas hacia arriba, 2 tomas laterales Dimensiones: 843 (A) × 713 (B) × 799 (C) mm – ancho × alto × profundidad A02L = versión izquierda de la unidad – entrada de aire fresco al RECUBOX® por la izquierda – ver dibujo A02P = versión derecha de la unidad – entrada de aire fresco al RECUBOX® por la derecha – ver dibujo |
Los precios son finales e incluyen el intercambiador integrado, todos los costes, impuestos y tasas.
