Széles választékban kínálunk entalpiás hőcserélőket a legtöbb hővisszanyerő egységhez. Ha nem találja a megfelelő modellt, ne habozzon kapcsolatba lépni velünk – szívesen segítünk!
A csúcstechnológiás hővisszanyerés alapja, 520 m3/h teljesítménnyel.
Az entalpic RECUBOX® 520 VENT-READY könnyen telepíthető
csúcskategóriás AFL EC ventilátorok CONSTANTFLOW rendszerrel
A RECUBOX® ERV 520 VENT-READY egy kompakt hővisszanyerő egység, amely AFL CONSTANT FLOW EC ventilátorok fogadására van előkészítve. Rendkívül ellenálló, higiénikus és variálható alapot biztosít a modern kiegyenlített nyomású szellőztetéshez családi házakban, lakásokban és kisebb kereskedelmi épületekben.
Egyedi gyártás Csehországban. A RECUBOX® egységeket teljes egészében a Cseh Köztársaságban gyártjuk, a vevő pontos igényei szerint. A SIMONA AG kiváló minőségű polipropilén alapanyagait és a Leister AG professzionális megmunkálási technológiáját alkalmazzuk.
A ház kialakítása az AFL EC CONSTANT FLOW ventilátorok beépítésére lett optimalizálva, amelyek rendkívül intelligens megoldást jelentenek a modern hővisszanyeréshez. A beépített Constant Flow funkciónak köszönhetően a ventilátorok automatikusan reagálnak a rendszer ellenállásának változásaira, és segítenek hosszú távon fenntartani a stabil légáramlást, a nyomásegyensúlyt, az alacsony zajszintet és a gazdaságos üzemet.
Az egység ellenáramú hőcserélővel van felszerelve, amelynek hővisszanyerési hatásfoka eléri a 90%-ot, magas, akár 75%-os páravisszanyerési hatékonyság mellett. A hőcserélőt tudatosan alacsony nyomásveszteségre tervezték, ami hozzájárul a csendes és hatékony működéshez.
A rendszer teljesítményparaméterei AFL CONSTANT FLOW ventilátorokkal:
.jpg)
1. RECUTECH RFK+16-500-25 – a legmodernebb entalpiás hőcserélő forradalmi METALPIC anyaggal
2. AXL-LB 366-196-366-H500-2.5 – az AIRWOODS gyártó entalpiás hőcserélője (kiváló ár/érték arány)
A házat úgy alakították ki, hogy a ventilátorok behelyezése rendkívül gyorsan és bonyolult átalakítások nélkül elvégezhető legyen. Az AFL CONSTANT FLOW ventilátorok beszerelése egyszerűen, az előkészített nyílásba való behelyezéssel és rögzítéssel történik.
Minden csatlakozás és a kondenzvíz-elvezetés tükörszimmetrikusan van megoldva, így az egység végső tájolását csak a telepítéskor kell eldöntenie. A RECUBOX® saját tervezésű külső ventilátorokkal is üzemeltethető.
Az EC ventilátorok vezérlése nagyon egyszerű, DC 0–10 V jellel történik. Az egység vezérelhető például:
Termékszállítás: A RECUBOX® ERV 520 VENT-READY entalpiás egységet önálló házként, ventilátorok és vezérlőegység nélkül szállítjuk. Ezek külön megvásárolhatók és a felhasználó által egyszerűen beszerelhetők.
A RECUBOX® alapfelszereltségében elő van készítve a mérésekre, kábelezésre és a biztonságos villanyszerelésre. Az átgondolt részleteknek köszönhetően az érzékelők felszerelése, a kábelvezetés és a ventilátorok csatlakoztatása gyors, átlátható és technikailag tiszta.
Az egység így nemcsak a telepítést, hanem a jövőbeni karbantartást, módosításokat és a rendszer bővítését is megkönnyíti.
|
|
4 tartó az érzékelők elhelyezéséhez A RECUBOX® 4 tartót tartalmaz az érzékelők felszereléséhez. Minden tartó az alapvető légutak egyikében található: SUP, EHA, ETA és ODA. Ennek köszönhetően az egység készen áll a mérőelemek egyszerű és átlátható telepítésére pontosan ott, ahol a rendszer vezérléséhez és felügyeletéhez szükség van rájuk. |
|
|
Zárt gumi kábelátvezetők A RECUBOX® előre kialakított, zárt gumi kábelátvezetőkkel rendelkezik, amelyek az alapváltozatban vakdugózva vannak. Az átvezetők a kábelezés biztonságos és tiszta vezetésére szolgálnak az egység szerkezetének utólagos módosítása nélkül, különösen az alábbiakhoz:
|
|
|
Tágas szerelődoboz a biztonságos villanyszereléshez A RECUBOX® megfelelően nagy szerelődobozzal van felszerelve az elektromos csatlakozások átlátható és biztonságos kialakításához. Minden vezeték és kábel a zárt gumitömítéseken keresztül érkezik ebbe a dobozba, ami segít megvédeni a rendszert a levegő és a nedvesség bejutásától. A szerelődobozból további csavaros átvezetők indulnak ki, amelyek lehetővé teszik a hermetikusan zárt és mechanikailag ellenálló kábelkivezetést a rendszer más részeibe. Az eredmény egy tiszta, professzionális és hosszú távon megbízható villamos megoldás. |
A RECUBOX® ERV 520 VENT-READY entalpiás egység elérhető 100% mechanikus BY-PASS (megkerülő ág) változattal is. Ez a kifinomult rendszer egyidejűleg lezárja a friss levegő útját a hőcserélőn keresztül, és ezzel egy időben megnyit egy nagy megkerülő csatornát a hőcserélő mögött.
Előnye, hogy aktív bypass mellett is a levegő továbbra is ugyanazon a szűrőn keresztül halad át, mint a hőcserélőn keresztüli normál üzemmódban.
Kivehető BY-PASS mechanizmus
A teljes mechanizmus egy mozdulattal teljesen kivehető a RECUBOX®-ból, akárcsak a többi alkatrész. A szervizelés, az ellenőrzés és a tisztítás így rendkívül egyszerű.
A mechanizmus szerkezetileg elő van készítve tetszőleges, legalább 5 Nm nyomatékú szervomotor felszerelésére. A szervomotor egy előkészített 10 mm vastag műanyag lapra rögzíthető, és az elfordulás ellen a mellékelt metrikus csavarral biztosítható. 14 mm átmérőjű tengellyel való kompatibilitás szükséges.
A ház tömítettsége alapvető fontosságú a hatékony hővisszanyeréshez. A RECUBOX® masszív, állítható csatokkal van felszerelve, amelyek lehetővé teszik a fedél tömítésre gyakorolt nyomásának pontos finomhangolását. Ennek köszönhetően az egység nem szív fals levegőt, és a lehető legnagyobb hatásfokkal dolgozik.
Robusztus kialakításuknak, kiváló minőségüknek és higiéniai biztonságuknak köszönhetően a RECUBOX® egységeink számos ČVUT (Cseh Műszaki Egyetem) projekt részét képezik, beleértve az egyedülálló S.A.W.E.R. rendszert, amelyet az UCEEB fejleszt a levegőből való ivóvíz nyerésére.
A RECUBOX® egységek házának tömítettségére kiemelkedő, 12 éves garanciát vállalunk.
A ház kiváló minőségű polipropilénből készül, és forrógázos hegesztési technológiával készül, ami homogén, erős és hosszú távon stabil kötéseket eredményez a degradáció veszélye nélkül.
A ragasztott kötéseket, tömítőszalagokat vagy különböző anyagok kombinációját alkalmazó szerkezetekkel ellentétben a RECUBOX® sokéves üzem után is megőrzi légtömörségét és mechanikai ellenálló képességét.
A RECUBOX® ERV 520 VENT-READY nem csak egy ventilátorokhoz előkészített ház. Ez egy átgondolt alap a rendkívül kényelmes, stabil és technikailag fejlett szellőztetéshez. Éppen az AFL EC CONSTANT FLOW ventilátorokkal szerelve mutatkozik meg a teljes VENT-READY koncepció valódi ereje.
A CONSTANT FLOW technológia fő előnye:
Az AFL ventilátorok automatikusan fenntartják az állandó térfogati légáramlást még a rendszer nyomásveszteségének változása esetén is. Ez azt jelenti, hogy az egység stabilan működik akkor is, ha a szűrők fokozatosan eltömődnek, változnak az üzemi körülmények, vagy ingadozik az ellenállás a légcsatorna-hálózatban.
Ez óriási előny a hagyományos ventilátorokkal szemben, ahol a rendszert bonyolultan kell finomhangolni, és az ellenállás minden változásával csökkenhet a teljesítmény vagy felborulhat a nyomásegyensúly. Az AFL CONSTANT FLOW ventilátorokkal sokkal stabilabb üzemet, biztosabb légcserét és magasabb komfortot kap felesleges beavatkozások nélkül.
| Állandó légáramlás | A ventilátorok automatikusan kompenzálják a rendszer ellenállásának változásait, és tartják a beállított teljesítményt folyamatos utánállítás nélkül. |
| Könnyebb nyomásegyensúly | A befúvott és az elszívott levegő hosszú távon stabilabb arányban tartható, ami alapvető fontosságú a hővisszanyerés megfelelő működéséhez. |
| Alacsonyabb zajszint | Kisebb ellenállás esetén a ventilátor automatikusan csökkenti a fordulatszámot, így a rendszer halkabban és finomabban működhet. |
| Alacsonyabb fogyasztás | Amikor nincs szükség nagy teljesítményre, a ventilátor nem fogyaszt feleslegesen energiát. Az eredmény gazdaságosabb üzemeltetés. |
| Teljes szabályozhatóság | A Constant Flow tulajdonság a teljes szabályozási tartományban működik, így az egység teljesítménye egyszerűen az épület aktuális igényeihez igazítható. |
Gyakorlati eredmény a felhasználó számára:
Ha a RECUBOX® ERV 520 VENT-READY entalpiás egységet választja és AFL EC CONSTANT FLOW ventilátorokkal szereli fel, egy rendkívül intelligens párosítást kap: egy elpusztíthatatlan, higiénikus és szervizbarát RECUBOX® házat, valamint ventilátorokat, amelyek maguk felügyelik a stabil légáramlást. Az eredmény modern hővisszanyerés magas komforttal, alacsony zajszinttel és bonyolult beszabályozás nélkül.
Nézze meg, miért olyan különlegesek az AFL CONSTANT FLOW ventilátorok a RECUBOX® VENT-READY-hez.
A videóban láthatja azt az elvet, amelynek köszönhetően a ventilátorok automatikusan reagálnak a rendszer ellenállásának változásaira, és segítenek hosszú távon stabilan tartani a hővisszanyerési teljesítményt.
A VENT-READY koncepció az AFL CONSTANT FLOW-val nyeri el valódi értelmét. Ez nem csak mechanikai kompatibilitás, hanem egy funkcionális egység, amely stabilabb áramlást, halkabb működést, alacsonyabb fogyasztást és egyszerűbb utat kínál a professzionálisan működő kiegyenlített nyomású szellőztetéshez.
 |
Hőcserélő könnyű kivétele A hőcserélő egyetlen mozdulattal könnyen és gyorsan kivehető a RECUBOX® egységből. Olyan csúszórendszeren van elhelyezve, amely lehetővé teszi a kényelmes kihúzást. |
 |
Maximális higiénia A hőcserélő és az egész egység könnyen kivehető és alaposan tisztítható. A hőcserélő az ILH Berlin higiéniai tanúsítványával rendelkezik. |
 |
Mechanikus tömítés ragasztó nélkül A hőcserélő a horonyban lévő tömítéssel van szigetelve, ragasztók és ragasztószalagok használata nélkül. A tömítés szükség esetén könnyen cserélhető. |
 |
Csavarok, szegecsek és ragasztók nélkül A RECUBOX® egyféle típusú anyagból készül forrógázos hegesztési technológiával. Az eredmény tömör és hosszú távon stabil kötések az öregedés okozta degradáció nélkül. |
 |
Széles méretválaszték A VENT-READY sorozat több teljesítményváltozatban érhető el, és egyedi rendelésre nagyobb kivitel is készülhet nagyobb légáramlásokhoz. |
 |
Kompatibilitás RECUTECH és egyéb hőcserélő típusokkal Az egységeket kiváló minőségű, EUROVENT tanúsítvánnyal rendelkező RECUTECH hőcserélőkhöz és egyéb, a konkrét konfigurációnak megfelelő kompatibilis hőcserélőkhöz tervezték. |
 |
Kiegyenlített nyomású üzem AFL CONSTANT FLOW ventilátorok használatával rendkívül egyszerűen elérhető a teljes szellőztető rendszer stabil és nyomáskiegyenlített működése. |
 |
Ionizátor beépítési lehetőség Az egység kiegészíthető például MALAPA IN03 ionizátorral. |
 |
Maximális variálhatóság A be- és kimeneti csonkok elhelyezkedése a konkrét telepítéshez igazítható a változatok széles skáláján. |
 |
Tükrös kivitel Minden változat elérhető balos és jobbos kivitelben is. A kondenzvíz elvezetése 1/2"-os csatlakozással két pozícióban megoldott. |
 |
Könnyű telepítés Az egység menetes szárakkal történő felszerelésre van előkészítve, és lehetővé teszi az egyszerű elhelyezést a gépészeti helyiségben. |
 |
Nagy felületű szűrők Az egység különböző szűrőanyagok használatát teszi lehetővé. Az alapváltozatban M5 osztályú szűrőszövettel van felszerelve. |
 |
BY-PASS Rövidzáró elem vagy integrált 100% BY-PASS áll rendelkezésre. |
 |
A RECUBOX® rendelhető szigetelés nélkül, vagy 30 mm-es és 50 mm-es szigeteléssel. A szigetelés hermetikusan két palást közé van zárva. A szigetelt kivitelnél így a szigetelőanyag mellett egy további 5 mm-es PP palást is hozzáadódik, ami növeli az ellenálló képességet és a kivitelezés általános minőségét. |
 |
RECUBOX® ERV 520 műszaki rajz BY-PASS nélkül – A01 Kattintson a képre a nagyításhoz. BY-PASS nélküli változat, az egység standard műszaki kivitele. |
 |
RECUBOX® ERV 520 műszaki rajz 100% BY-PASS-szal – A01 Kattintson a képre a nagyításhoz. Változat integrált 100% BY-PASS-szal. |
Példa RECUBOX® VENT-READY csatlakoztatására REX EC vezérléssel családi házban.
Kattintson a sémára a nagyításhoz.
A változat kiválasztása a rendelési folyamat során történik.
A RECUBOX® elölnézete nyitott ajtó mellett.
A megadott méretek 50 mm-es szigeteléssel és a második palásttal értendők. Amennyiben a méretek például nagyobb csonkok vagy egyéb műszaki módosítás miatt változnának, a rendelés után tájékoztatjuk Önt.
 |
A01 – BY-PASS nélkül Hőcserélő széles tálcán, 4 csonk oldalra Méret: 843 (A) × 623 (B) × 799 (C) mm – szélesség × magasság × mélység A rajz a klasszikus és a tükrös csatlakozást is mutatja. |
 |
A02 – BY-PASS nélkül Hőcserélő széles tálcán, 2 csonk felfelé, 2 csonk oldalra Méret: 843 (A) × 623 (B) × 799 (C) mm – szélesség × magasság × mélység A rajz a klasszikus és a tükrös csatlakozást is mutatja. |
 |
B01L – BY-PASS nélkül Hőcserélő széles tálcán, 4 csonk oldalra Méret: 623 (A) × 843 (B) × 799 (C) mm – szélesség × magasság × mélység Balos kivitel – elszívott levegő belépése bal felül, friss levegő belépése bal alul. |
 |
B01P – BY-PASS nélkül Hőcserélő széles tálcán, 4 csonk oldalra Méret: 623 (A) × 843 (B) × 699 (C) mm – szélesség × magasság × mélység Jobbos kivitel – elszívott levegő belépése jobb felül, friss levegő belépése jobb alul. |
A RECUBOX® ERV 520 VENT-READY elérhető 100% BY-PASS-szal felszerelt változatokban is.
A konkrét változat kiválasztása a rendelési folyamat során történik. Az alábbiakban bemutatjuk az alapvető kiviteleket a tájolás és a csatlakozó csonkok elhelyezkedésének leírásával.
| |

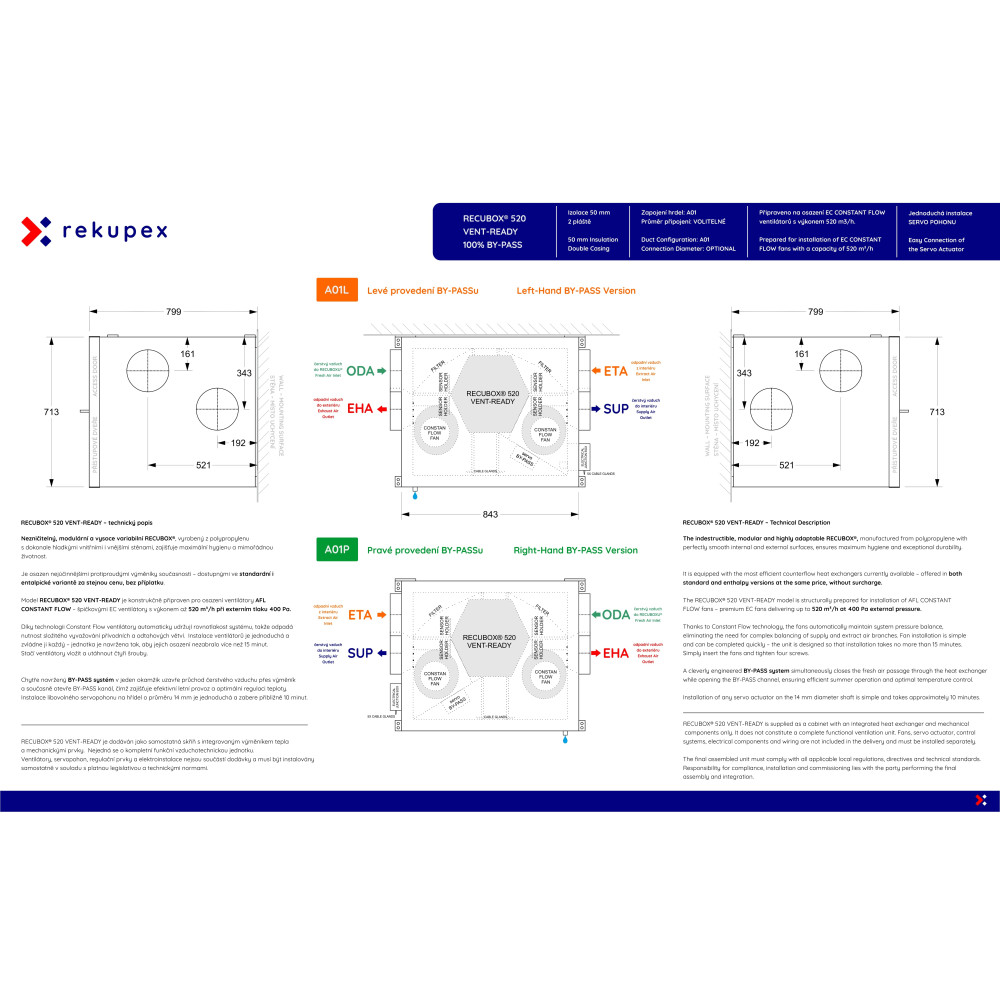

A01L és A01P – 100% BY-PASS-szal együtt Hőcserélő széles tálcán, 4 csonk oldalra Méret: 843 (A) × 713 (B) × 799 (C) mm – szélesség × magasság × mélység A01L = az egység balos kivitele – friss levegő belépése a RECUBOX®-ba bal oldalon – lásd a rajzot A01P = az egység jobbos kivitele – friss levegő belépése a RECUBOX®-ba jobb oldalon – lásd a rajzot |
| |
A02L és A02P – 100% BY-PASS-szal együtt Hőcserélő széles tálcán, 2 csonk felfelé, 2 csonk oldalra Méret: 843 (A) × 713 (B) × 799 (C) mm – szélesség × magasság × mélység A02L = az egység balos kivitele – friss levegő belépése a RECUBOX®-ba bal oldalon – lásd a rajzot A02P = az egység jobbos kivitele – friss levegő belépése a RECUBOX®-ba jobb oldalon – lásd a rajzot |
Az árak végfelhasználói árak, tartalmazzák az integrált hőcserélőt, minden költséget, adót és díjat.
