Základ pre high-tech rekuperáciu s výkonom 520 m3/h.
Entalpický RECUBOX® 520 VENT-READY je pripravený na jednoduchú inštaláciu
špičkových EC ventilátorov AFL s CONSTANTFLOW systémom
RECUBOX® ERV 520 VENT-READY je kompaktná rekuperačná jednotka pripravená na osadenie EC ventilátormi AFL CONSTANT FLOW. Predstavuje mimoriadne odolný, hygienický a variabilný základ pre modernú rovnotlakovú rekuperáciu vzduchu v rodinných domoch, bytoch aj menších komerčných objektoch.
Zakázková výroba v Českej republike. RECUBOXY® vyrábame kompletne v ČR podľa presných požiadaviek zákazníka. Používame kvalitné polypropylénové materiály od spoločnosti SIMONA AG a profesionálnu technológiu spracovania na zariadení Leister AG.
Skriňa je konštrukčne optimalizovaná pre osadenie ventilátormi AFL EC CONSTANT FLOW, ktoré predstavujú mimoriadne chytré riešenie pre modernú rekuperáciu. Vďaka vstavanej funkcii Constant Flow ventilátory automaticky reagujú na zmeny odporu v systéme a pomáhajú dlhodobo udržiavať stabilný prietok vzduchu, rovnotlakovosť, nízku hlučnosť aj úspornú prevádzku.
Jednotka je osadená protiprúdym rekuperačným výmenníkom s tepelnou účinnosťou až 90 % a vysokou vlhkostnou účinnosťou až 75 %. Výmenník je zámerne navrhnutý s dôrazom na nízké tlakové straty, čo prispieva k tichej, úspornej a efektívnej prevádzke.
Výkonové parametre systému s ventilátormi AFL CONSTANT FLOW:
.jpg)
1. RECUTECH RFK+16-500-25 – najmodernejší entalpický výmenník s revolučným materiálom METALPIC
Dátový list na stiahnutie (CZ)
2. AXL-LB 366-196-366-H500-2.5 – entalpický výmenník výrobcu AIRWOODS (vynikajúci pomer cena/výkon)
Skriňa je pripravená tak, aby bolo možné ventilátory osadiť veľmi rýchlo a bez zložitých úprav. Montáž ventilátorov AFL CONSTANT FLOW prebieha jednoduchým zasunutím do pripraveného otvoru a upevnením.
Všetky vývody aj odvod kondenzátu sú riešené zrkadlovo, takže finálnu orientáciu jednotky volíte až pri samotnej inštalácii. RECUBOX® možno zároveň prevádzkovať aj s externými ventilátormi podľa vlastného návrhu.
Riadenie EC ventilátorov je veľmi jednoduché pomocou signálu DC 0–10 V. Jednotku je možné ovládať napríklad:
Dodávka produktu: Entalpický RECUBOX® ERV 520 VENT-READY je dodávaný ako samostatná skriňa bez ventilátorov a bez riadiacej jednotky. Tie je možné zakúpiť zvlášť a jednoducho užívateľsky inštalovať.
RECUBOX® je v základnom prevedení pripravený aj z pohľadu merania, kabeláže a bezpečnej elektroinštalácie. Vďaka premysleným detailom je montáž čidiel, vedenie káblov aj zapojenie ventilátorov rýchle, prehľadné a technicky čisté.
Jednotka tak uľahčuje nielen samotnú inštaláciu, ale aj budúci servis, úpravy a rozšírenie systému.
|
|
4 držiaky pre osadenie čidiel RECUBOX® obsahuje 4 držiaky pre osadenie čidiel. Každý držiak je umiestnený v jednej zo základných vzduchových trás: SUP, EHA, ETA a ODA. Vďaka tomu je jednotka pripravená na jednoduchú a prehľadnú inštaláciu meracích prvkov presne tam, kde sú pre správne riadenie a monitoring systému potrebné. |
|
|
Tesné gumové káblové priechodky RECUBOX® má pripravené tesné gumové káblové priechodky, ktoré sú v základnom prevedení zaslepené. Priechodky sú určené pre bezpečné a čisté vedenie kabeláže bez nutnosti dodatočných zásahov do konštrukcie jednotky, a to najmä pre:
|
|
|
Priestranná inštalačná krabica pre bezpečnú elektroinštaláciu RECUBOX® je vybavený dostatočne veľkou inštalačnou krabicou pre prehľadné a bezpečné zapojenie elektroinštalácie. Do tejto krabice sú zvedené všetky vodiče a káble cez tesné gumové priechodky, ktoré pomáhajú chrániť systém proti prenikaniu vzduchu aj vlhkosti. Z inštalačnej krabice ďalej vedú skrutkové priechodky, ktoré umožňujú hermeticky uzavreté a mechanicky odolné vyvedenie kabeláže do ďalších častí systému. Výsledkom je čisté, profesionálne a dlhodobo spoľahlivé riešenie elektroinštalácie. |
Entalpický RECUBOX® ERV 520 VENT-READY je k dispozícii aj vo variante so 100% mechanickým BY-PASSOM. Tento prepracovaný systém v jednom okamihu uzavírá priechod čerstvého vzduchu cez výmenník a súčasne otvára veľký obtokový kanál za výmenníkom.
Výhodou je, že aj pri aktívnom by-passe zostáva vzduch naďalej filtrovaný rovnakým filtrom ako pri bežnej prevádzke cez výmenník.
Vynímateľný BY-PASS mechanizmus
Celý mechanizmus je možné z RECUBOXu® kompletne vyňať jedným ťahom rovnako ako ostatné komponenty. Servis, kontrola aj čistenie sú vďaka tomu mimoriadne jednoduché.
Mechanizmus je konštrukčne pripravený pre montáž ľubovoľného servopohonu s minimálnym krútiacim momentom 5 Nm. Servopohon sa upevňuje na pripravenú plastovú dosku hrúbky 10 mm a proti pootočeniu sa aretuje priloženou metrickou skrutkou. Požadovaná je kompatibilita s hriadeľom s priemerom 14 mm.
Tesnosť skrine je zásadná pre efektívnu rekuperáciu. RECUBOX® je vybavený masívnymi nastaviteľnými prackami, ktoré umožňujú presne doladiť prítlak veka na tesnenie. Vďaka tomu jednotka neprisáva falošný vzduch a pracuje s maximálnou možnou účinnosťou.
Vďaka robustnej konštrukcii, vysokej kvalite a hygienickej nezávadnosti sú naše RECUBOXY® súčasťou radu projektov ČVUT, vrátane unikátneho systému S.A.W.E.R., ktorý UCEEB vyvíja pre získavanie pitnej vody zo vzduchu.
Na tesnosť plášťa jednotiek RECUBOX® poskytujeme nadštandardnú záruku 12 rokov.
Plášť je vyrobený z kvalitného polypropylénu a spájaný technológiou zvárania horúcim plynom, vďaka čomu vznikajú homogénne, pevné a dlhodobo stabilné spoje bez rizika degradácie.
Na rozdiel od konštrukcií využívajúcich lepené spoje, tesniace pásky alebo kombinácie rôznych materiálov si RECUBOX® zachováva svoju vzduchotesnosť a mechanickú odolnosť aj po mnohých rokoch prevádzky.
RECUBOX® ERV 520 VENT-READY nie je len skriňa pripravená pre ventilátory. Je to premyslený základ pre mimoriadne komfortnú, stabilnú a technicky vyspelú rekuperáciu. Práve pri osadení AFL EC CONSTANT FLOW ventilátormi sa naplno ukazuje skutočná sila celej koncepcie VENT-READY.
Hlavný prínos technológie CONSTANT FLOW:
Ventilátory AFL automaticky udržujú konštantný objemový prietok vzduchu aj pri zmenách tlakových strát v systéme. To znamená, že jednotka pracuje stabilne aj vtedy, keď sa postupne zanášajú filtre, menia sa prevádzkové podmienky alebo kolíše odpor vo vzduchotechnickom rozvode.
To je obrovská výhoda oproti bežným ventilátorom, u ktorých sa musí systém zložito dolaďovať a s každou zmenou odporu môže klesať výkon alebo sa rozladí rovnotlakovosť. S ventilátormi AFL CONSTANT FLOW získavate oveľa stabilnejšiu prevádzku, istejšiu výmenu vzduchu a vyšší komfort bez zbytočných zásahov do nastavení.
| Stály prietok vzduchu | Ventilátory automaticky kompenzujú zmeny odporu v systéme a držia nastavený výkon bez neustáleho prenastavovania. |
| Jednoduchšia rovnotlakovosť | Prívod aj odvod vzduchu je možné dlhodobo udržať v stabilnejšom pomere, čo je zásadné pre správnu funkciu rekuperácie. |
| Nižšia hlučnost | Pri nižšom odpore ventilátor automaticky znižuje otáčky, takže systém môže bežať tichšie a kultivovanejšie. |
| Nižšia spotreba | Keď nie je potrebný vysoký výkon, ventilátor nespotrebováva zbytočne energiu. Výsledkom je úspornejšia prevádzka. |
| Plná regulovateľnosť | Vlastnosť Constant Flow funguje v celom rozsahu regulácie, takže možno výkon jednotky jednoducho prispôsobiť aktuálnej potrebe objektu. |
Praktický výsledok pre užívateľa:
Keď zvolíte Entalpický RECUBOX® ERV 520 VENT-READY a osadíte ho ventilátormi AFL EC CONSTANT FLOW, získate mimoriadne chytré spojenie: nezničiteľnú, hygienickú a servisne prístupnú jednotku RECUBOX® a k tomu ventilátory, ktoré si samy hliadajú stabilný prietok vzduchu. Výsledkom je moderná rekuperácia s vysokým komfortom, nízkou hlučnosťou a bez zbytočne zložitého zaregulovania.
Pozrite sa, prečo sú ventilátory AFL CONSTANT FLOW pre RECUBOX® VENT-READY tak výnimočné.
Vo videu uvidíte princíp, vďaka ktorému ventilátory automaticky reagujú na zmeny odporu v systéme a pomáhajú dlhodobo udržiavať stabilný výkon rekuperácie.
VENT-READY dáva skutočný zmysel práve s AFL CONSTANT FLOW. Nejde len o mechanickú kompatibilitu, ale o funkčný celok, ktorý prináša stabilnejší prietok, tichší chod, nižšiu spotrebu a jednoduchšiu cestu k profesionálne fungujúcej rovnotlakovej rekuperácii.
 |
Jednoduché vyňatie výmenníka Výmenník možno z jednotky RECUBOX® jednoducho a rýchlo vyňať jedným ťahom. Je uložený na posuvnom systéme, ktorý umožňuje pohodlné vysunutie z jednotky. |
 |
Maximálna hygiena Výmenník aj celú jednotku možno ľahko vyňať a dôkladne vyčistiť. Výmenník je certifikovaný hygienickým certifikátom ILH Berlin. |
 |
Mechanické utesnenie bez lepidiel Výmenník je utesnený tesnením v drážke bez použitia lepidiel a nalepovacích pások. Tesnenie možno v prípade potreby ľahko vymeniť. |
 |
Bez skrutiek, nitov a lepidiel RECUBOX® je vyrobený z jedného typu materiálu technológiou zvárania horúcim plynom. Výsledkom sú tesné a dlhodobo stabilné spoje bez degradácie starnutím. |
 |
Široký rozsah veľkostí Rad VENT-READY je dostupný v niekoľkých výkonových variantoch a na zakázku možno vyrobiť aj väčšie prevedenie pre vyššie objemové prietoky. |
 |
Kompatibilita s výmenníkmi RECUTECH a ďalšími typmi Jednotky sú navrhnuté pre kvalitné výmenníky RECUTECH s certifikáciou EUROVENT a ďalšie kompatibilné výmenníky podľa konkrétnej konfigurácie. |
 |
Rovnotlaká prevádzka Pri použití ventilátorov AFL CONSTANT FLOW možno veľmi ľahko dosiahnuť stabilnú a rovnotlakú prevádzku celej rekuperačnej sústavy. |
 |
Možnosť osadenia ionizátora Jednotku možno doplniť napríklad o ionizátor MALAPA IN03. |
 |
Maximálna variabilita Umiestnenie vstupných a výstupných hrdiel možno prispôsobiť konkrétnej inštalácii v širokej škále variantov. |
 |
Zrkadlové prevedenie Všetky varianty sú dostupné aj v ľavom i pravom prevedení. Odvod kondenzátu je riešený pripojením 1/2" v dvoch pozíciách. |
 |
Jednoduchá inštalácia Jednotka je pripravená pre montáž pomocou závitových tyčí a umožňuje jednoduché usadenie do technického priestoru. |
 |
Veľkoplošné filtre Jednotka umožňuje použitie rôznych filtračných médií. V základnom prevedení je osadená filtračnou textíliou triedy M5. |
 |
BY-PASS K dispozícii je zkratový diel alebo integrovaný 100% BY-PASS. |
 |
RECUBOX® možno objednať bez izolácie alebo s izoláciou 30 mm a 50 mm. Izolácia je hermeticky uzavretá medzi dvoma plášťami. U izolovaného prevedenia je tak okrem izolantu pridaný aj ďalší 5mm PP plášť, ktorý zvyšuje odolnosť aj celkovú kvalitu prevedenia. |
 |
Technický nákres Entalpický RECUBOX® ERV 520 bez BY-PASSU – A01 Kliknite na obrázok pre zväčšenie. Varianta bez BY-PASSU, štandardné technické prevedenie jednotky. |
 |
Technický nákres Entalpický RECUBOX® ERV 520 so 100% BY-PASSEM – A01 Kliknite na obrázok pre zväčšenie. Varianta s integrovaným 100% BY-PASSEM. |
Príklad zapojenia RECUBOX® VENT-READY s reguláciou REX EC v rodinnom dome.
Kliknite na schému pre zväčšenie.
Výber varianty prebieha počas objednávkového procesu.
Pohľad na RECUBOX® spredu pri otvorených dvierkach.
Uvedené rozmery sú vrátane izolácie 50 mm a druhého plášťa. Ak by sa rozmery zmenili napríklad kvôli väčším hrdlám alebo inej technickej úprave, budeme vás po objednaní informovať.
 |
A01 – bez BY-PASSU Výmenník na širokej vaničke, 4 hrdlá do strán Rozmer: 843 (A) × 623 (B) × 799 (C) mm – šírka × výška × hĺbka Nákres zobrazuje klasické aj zrkadlové zapojenie. |
 |
A02 – bez BY-PASSU Výmenník na širokej vaničke, 2 hrdlá vzhůru, 2 hrdlá do strán Rozmer: 843 (A) × 623 (B) × 799 (C) mm – šírka × výška × hĺbka Nákres zobrazuje klasické aj zrkadlové zapojenie. |
 |
B01L – bez BY-PASSU Výmenník na širokej vaničke, 4 hrdlá do strán Rozmer: 623 (A) × 843 (B) × 799 (C) mm – šírka × výška × hĺbka Ľavé prevedenie – vstup odpadového vzduchu vľavo hore, vstup čerstvého vzduchu vľavo dole. |
 |
B01P – bez BY-PASSU Výmenník na širokej vaničke, 4 hrdlá do strán Rozmer: 623 (A) × 843 (B) × 799 (C) mm – šírka × výška × hĺbka Pravé prevedenie – vstup odpadového vzduchu vpravo hore, vstup čerstvého vzduchu vpravo dole. |
RECUBOX® ERV 520 VENT-READY je k dispozícii aj vo variantoch vrátane 100% BY-PASSU.
Výber konkrétnej varianty prebieha počas objednávkového procesu. Nižšie uvádzame základné prevedenie s popisom orientácie a umiestnenia pripojovacích hrdiel.
| |

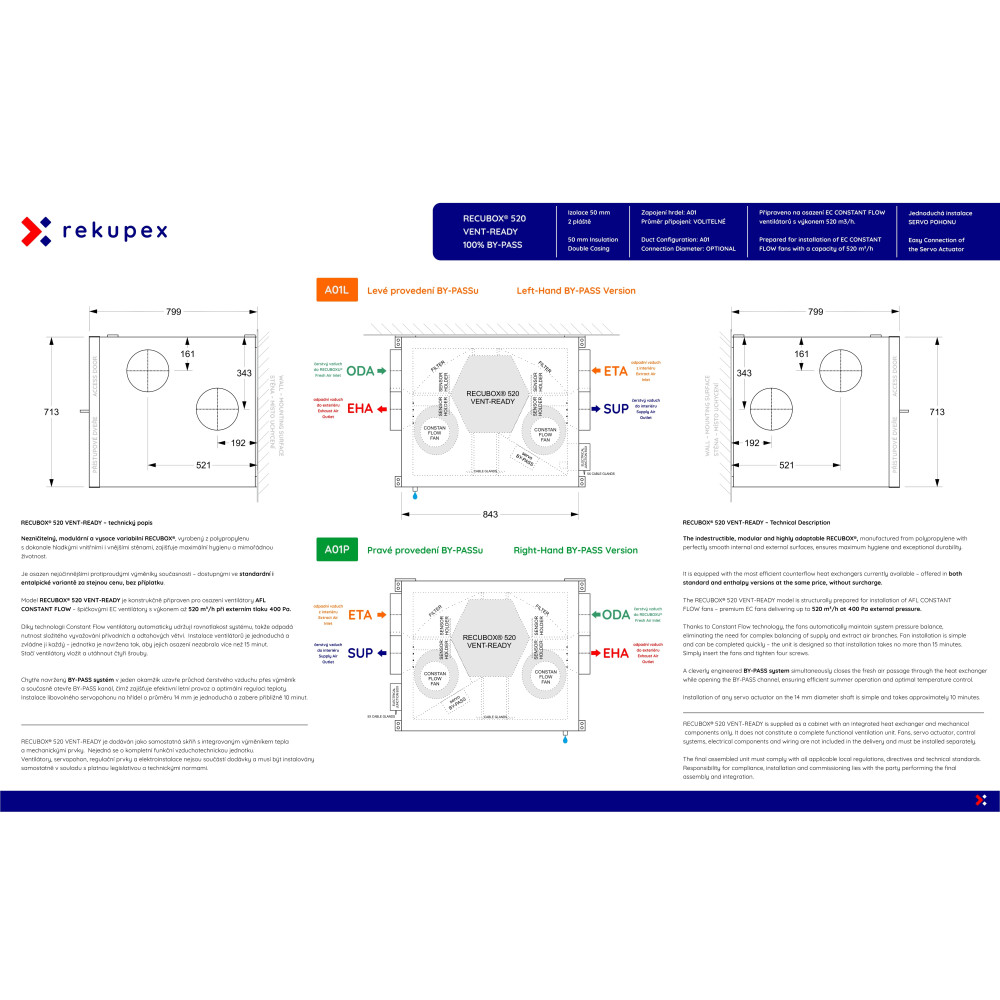

A01L a A01P – vrátane 100% BY-PASSU Výmenník na širokej vaničke, 4 hrdlá do strán Rozmer: 843 (A) × 713 (B) × 799 (C) mm – šírka × výška × hĺbka A01L = ľavé prevedenie jednotky – vstup čerstvého vzduchu do RECUBOXu® vľavo – viď nákres A01P = pravé prevedenie jednotky – vstup čerstvého vzduchu do RECUBOXu® vpravo – viď nákres |
| |
A02L a A02P – vrátane 100% BY-PASSU Výmenník na širokej vaničke, 2 hrdlá vzhůru, 2 hrdlá do strán Rozmer: 843 (A) × 713 (B) × 799 (C) mm – šírka × výška × hĺbka A02L = ľavé prevedenie jednotky – vstup čerstvého vzduchu do RECUBOXu® vľavo – viď nákres A02P = pravé prevedenie jednotky – vstup čerstvého vzduchu do RECUBOXu® vpravo – viď nákres |
Ceny sú konečné vrátane integrovaného výmenníka, všetkých nákladov, daní a poplatkov.
