Offriamo un'ampia selezione di scambiatori entalpici adatti alla maggior parte delle unità di recupero del calore. Se non trovi il modello giusto, non esitare a contattarci – saremo felici di aiutarti!
La base per il recupero di calore ad alta tecnologia con una potenza di 520 m3/h.
L'entalpico RECUBOX® 520 VENT-READY è pronto per una facile installazione
ventilatori AFL EC di alta qualità con sistema CONSTANTFLOW
RECUBOX® ERV 520 VENT-READY è un'unità di recupero calore compatta predisposta per l'installazione di ventilatori EC AFL CONSTANT FLOW. Rappresenta una base estremamente resistente, igienica e variabile per una moderna ventilazione a pressione equilibrata in case singole, appartamenti e piccoli edifici commerciali.
Produzione personalizzata nella Repubblica Ceca. Produciamo i RECUBOX® interamente nella Repubblica Ceca secondo le precise richieste del cliente. Utilizziamo materiali in polipropilene di alta qualità dell'azienda SIMONA AG e una tecnologia di lavorazione professionale su attrezzature Leister AG.
L'alloggiamento è ottimizzato dal punto di vista costruttivo per l'installazione di ventilatori AFL EC CONSTANT FLOW, che rappresentano una soluzione estremamente intelligente per il moderno recupero di calore. Grazie alla funzione Constant Flow integrata, i ventilatori reagiscono automaticamente alle variazioni di resistenza nel sistema e aiutano a mantenere a lungo termine un flusso d'aria stabile, l'equilibrio delle pressioni, bassi livelli di rumorosità e un funzionamento economico.
L'unità è dotata di uno scambiatore di calore a flussi incrociati in controcorrente con un'efficienza termica fino al 90% e un'elevata efficienza di recupero dell'umidità fino al 75%. Lo scambiatore è deliberatamente progettato con particolare attenzione alle basse perdite di carico, il che contribuisce a un funzionamento silenzioso, parsimonioso ed efficiente.
Parametri prestazionali del sistema con ventilatori AFL CONSTANT FLOW:
.jpg)
1. RECUTECH RFK+16-500-25 – scambiatore entalpico all'avanguardia con il rivoluzionario materiale METALPIC
Scarica la scheda tecnica (CZ)
2. AXL-LB 366-196-366-H500-2.5 – scambiatore entalpico del produttore AIRWOODS (eccellente rapporto qualità/prezzo)
L'alloggiamento è predisposto in modo che i ventilatori possano essere installati molto rapidamente e senza modifiche complesse. Il montaggio dei ventilatori AFL CONSTANT FLOW avviene mediante semplice inserimento nell'apertura predisposta e fissaggio.
Tutte le uscite e lo scarico della condensa sono progettati in modo speculare, così da poter scegliere l'orientamento finale dell'unità solo al momento dell'installazione stessa. RECUBOX® può inoltre funzionare con ventilatori esterni secondo il proprio progetto.
Il controllo dei ventilatori EC è molto semplice tramite un segnale DC 0–10 V. L'unità può essere controllata ad esempio tramite:
Consegna del prodotto: Il RECUBOX® ERV 520 VENT-READY entalpico viene fornito come singolo involucro senza ventilatori e senza unità di controllo. Questi possono essere acquistati separatamente e installati facilmente dall'utente.
RECUBOX® è predisposto già nella versione base per la misurazione, il cablaggio e un'installazione elettrica sicura. Grazie a dettagli studiati, il montaggio dei sensori, il passaggio dei cavi e il collegamento dei ventilatori sono rapidi, ordinati e tecnicamente puliti.
L'unità facilita così non solo l'installazione stessa, ma anche la futura manutenzione, le modifiche e l'espansione del sistema.
|
|
4 supporti per l'alloggiamento dei sensori RECUBOX® contiene 4 supporti per il posizionamento dei sensori. Ogni supporto è situato in uno dei percorsi d'aria fondamentali: SUP, EHA, ETA e ODA. Grazie a ciò, l'unità è pronta per un'installazione facile e chiara degli elementi di misurazione esattamente dove sono necessari per il corretto controllo e monitoraggio del sistema. |
|
|
Passacavi in gomma a tenuta stagna RECUBOX® dispone di passacavi in gomma a tenuta stagna già pronti, che nella versione base sono chiusi. I passacavi sono destinati a un passaggio sicuro e pulito dei cablaggi senza necessità di interventi strutturali aggiuntivi sull'unità, in particolare per:
|
|
|
Ampia scatola di installazione per un cablaggio elettrico sicuro RECUBOX® è dotato di una scatola di installazione sufficientemente grande per un collegamento elettrico ordinato e sicuro. In questa scatola vengono convogliati tutti i conduttori e i cavi attraverso passacavi in gomma a tenuta, che aiutano a proteggere il sistema dalla penetrazione di aria e umidità. Dalla scatola di installazione partono inoltre pressacavi a vite, che consentono un passaggio del cablaggio ermeticamente chiuso e meccanicamente resistente verso le altre parti del sistema. Il risultato è una soluzione elettrica pulita, professionale e affidabile nel tempo. |
Il RECUBOX® ERV 520 VENT-READY Entalpico è disponibile anche nella variante con BY-PASS meccanico al 100%. Questo sistema sofisticato chiude istantaneamente il passaggio dell'aria fresca attraverso lo scambiatore e contemporaneamente apre un ampio canale di bypass dietro lo scambiatore.
Il vantaggio è che, anche con il bypass attivo, l'aria continua a essere filtrata dallo stesso filtro del normale funzionamento attraverso lo scambiatore.
Meccanismo di BY-PASS estraibile
L'intero meccanismo può essere completamente rimosso dal RECUBOX® con un unico movimento, proprio come gli altri componenti. La manutenzione, il controllo e la pulizia sono quindi straordinariamente facili.
Il meccanismo è strutturalmente predisposto per il montaggio di qualsiasi servomotore con una coppia minima di 5 Nm. Il servomotore viene fissato su una piastra in plastica predisposta con spessore di 10 mm e bloccato contro la rotazione mediante la vite metrica inclusa. È richiesta la compatibilità con un albero di diametro 14 mm.
La tenuta dell'involucro è fondamentale per un recupero efficiente. RECUBOX® è dotato di robuste fibbie regolabili, che consentono di regolare con precisione la pressione del coperchio sulla guarnizione. Grazie a ciò, l'unità non aspira aria parassita e lavora con la massima efficienza possibile.
Grazie alla costruzione robusta, all'alta qualità e alla sicurezza igienica, i nostri RECUBOX® fanno parte di numerosi progetti dell'università ČVUT (Praga), incluso l'unico sistema S.A.W.E.R. che l'UCEEB sta sviluppando per estrarre acqua potabile dall'aria.
Sulla tenuta dell'involucro delle unità RECUBOX® offriamo una garanzia superiore agli standard di 12 anni.
L'involucro è realizzato in polipropilene di alta qualità e assemblato con tecnologia di saldatura a gas caldo, creando giunzioni omogenee, forti e stabili nel tempo senza rischio di degradazione.
A differenza delle costruzioni che utilizzano giunti incollati, nastri sigillanti o combinazioni di materiali diversi, RECUBOX® mantiene la sua tenuta all'aria e la resistenza meccanica anche dopo molti anni di funzionamento.
RECUBOX® ERV 520 VENT-READY non è solo un involucro predisposto per i ventilatori. È una base studiata per un recupero di calore straordinariamente confortevole, stabile e tecnicamente avanzato. È proprio con l'installazione di ventilatori AFL EC CONSTANT FLOW che si rivela appieno la vera forza dell'intero concetto VENT-READY.
Principale vantaggio della tecnologia CONSTANT FLOW:
I ventilatori AFL mantengono automaticamente costante la portata volumetrica dell'aria anche al variare delle perdite di carico nel sistema. Ciò significa che l'unità lavora in modo stabile anche quando i filtri si intasano gradualmente, cambiano le condizioni di esercizio o oscilla la resistenza nella rete di canalizzazione.
Questo è un enorme vantaggio rispetto ai comuni ventilatori, con i quali il sistema deve essere calibrato faticosamente e ogni variazione della resistenza può far calare le prestazioni o sballare l'equilibrio delle pressioni. Con i ventilatori AFL CONSTANT FLOW ottenete un funzionamento molto più stabile, un ricambio d'aria garantito e un comfort superiore senza inutili interventi sulle impostazioni.
| Portata d'aria costante | I ventilatori compensano automaticamente le variazioni di resistenza nel sistema e mantengono la potenza impostata senza continue ricalibrazioni. |
| Pressione equilibrata facilitata | L'immissione e l'estrazione dell'aria possono essere mantenute in un rapporto più stabile a lungo termine, fondamentale per il corretto funzionamento del recuperatore. |
| Minore rumorosità | In caso di minore resistenza, il ventilatore riduce automaticamente il numero di giri, permettendo al sistema di funzionare in modo più silenzioso e fluido. |
| Consumi ridotti | Quando non è necessaria un'elevata potenza, il ventilatore non consuma energia inutilmente. Il risultato è un funzionamento più economico. |
| Piena regolabilità | La caratteristica Constant Flow funziona in tutto l'intervallo di regolazione, così la potenza dell'unità può essere facilmente adattata alle attuali esigenze dell'edificio. |
Risultato pratico per l'utente:
Scegliendo RECUBOX® ERV 520 VENT-READY entalpico ed equipaggiandolo con i ventilatori AFL EC CONSTANT FLOW, si ottiene un'unione estremamente intelligente: un'unità RECUBOX® indistruttibile, igienica e accessibile per la manutenzione e, in aggiunta, ventilatori che monitorano autonomamente la stabilità del flusso d'aria. Il risultato è un recupero di calore moderno con un elevato comfort, bassa rumorosità e senza calibrazioni inutilmente complesse.
Scoprite perché i ventilatori AFL CONSTANT FLOW per RECUBOX® VENT-READY sono così eccezionali.
Nel video vedrete il principio grazie al quale i ventilatori reagiscono automaticamente alle variazioni di resistenza nel sistema e aiutano a mantenere stabili le prestazioni del recuperatore nel tempo.
VENT-READY ha un senso reale proprio con AFL CONSTANT FLOW. Non si tratta solo di compatibilità meccanica, ma di un insieme funzionale che porta un flusso più stabile, un funzionamento più silenzioso, minori consumi e una strada più semplice verso un recupero di calore a pressione equilibrata che funzioni professionalmente.
 |
Facile rimozione dello scambiatore Lo scambiatore può essere rimosso dall'unità RECUBOX® in modo facile e veloce con un solo movimento. È alloggiato su un sistema scorrevole che consente un'agevole estrazione dall'unità. |
 |
Massima igiene Lo scambiatore e l'intera unità possono essere facilmente rimossi e puliti accuratamente. Lo scambiatore è certificato con il certificato igienico ILH Berlin. |
 |
Sigillatura meccanica senza colle Lo scambiatore è sigillato con una guarnizione nella scanalatura senza l'uso di colle e nastri adesivi. La guarnizione può essere facilmente sostituita se necessario. |
 |
Senza viti, rivetti e colle RECUBOX® è realizzato in un unico tipo di materiale con tecnologia di saldatura a gas caldo. Il risultato sono giunzioni a tenuta stagna e stabili a lungo termine senza degradazione dovuta all'invecchiamento. |
 |
Ampia gamma di dimensioni La serie VENT-READY è disponibile in diverse varianti di potenza e su richiesta è possibile produrre versioni più grandi per portate volumetriche superiori. |
 |
Compatibilità con scambiatori RECUTECH e altri tipi Le unità sono progettate per scambiatori RECUTECH di qualità con certificazione EUROVENT e altri scambiatori compatibili in base alla specifica configurazione. |
 |
Funzionamento a pressione equilibrata Utilizzando i ventilatori AFL CONSTANT FLOW è possibile ottenere molto facilmente un funzionamento stabile e a pressione equilibrata dell'intero sistema di recupero calore. |
 |
Possibilità di installazione ionizzatore L'unità può essere integrata ad esempio con uno ionizzatore MALAPA IN03. |
 |
Massima variabilità Il posizionamento dei bocchettoni di ingresso e uscita può essere adattato all'installazione specifica in un'ampia gamma di varianti. |
 |
Versione speculare Tutte le varianti sono disponibili sia in versione sinistra che destra. Lo scarico della condensa è gestito con attacco da 1/2" in due posizioni. |
 |
Facile installazione L'unità è predisposta per il montaggio tramite barre filettate e consente un facile alloggiamento nel locale tecnico. |
 |
Filtri ad ampia superficie L'unità consente l'uso di diversi media filtranti. Nella versione base è dotata di tessuto filtrante di classe M5. |
 |
BY-PASS È disponibile un elemento di cortocircuito o un BY-PASS 100% integrato. |
 |
Il RECUBOX® può essere ordinato senza isolamento o con isolamento da 30 mm e 50 mm. L'isolamento è sigillato ermeticamente tra due pareti. Nella versione isolata, oltre all'isolante, viene aggiunto un altro rivestimento in PP da 5 mm, che aumenta la resistenza e la qualità complessiva della finitura. |
 |
Disegno tecnico RECUBOX® ERV 520 senza BY-PASS – A01 Cliccare sull'immagine per ingrandirla. Variante senza BY-PASS, esecuzione tecnica standard dell'unità. |
 |

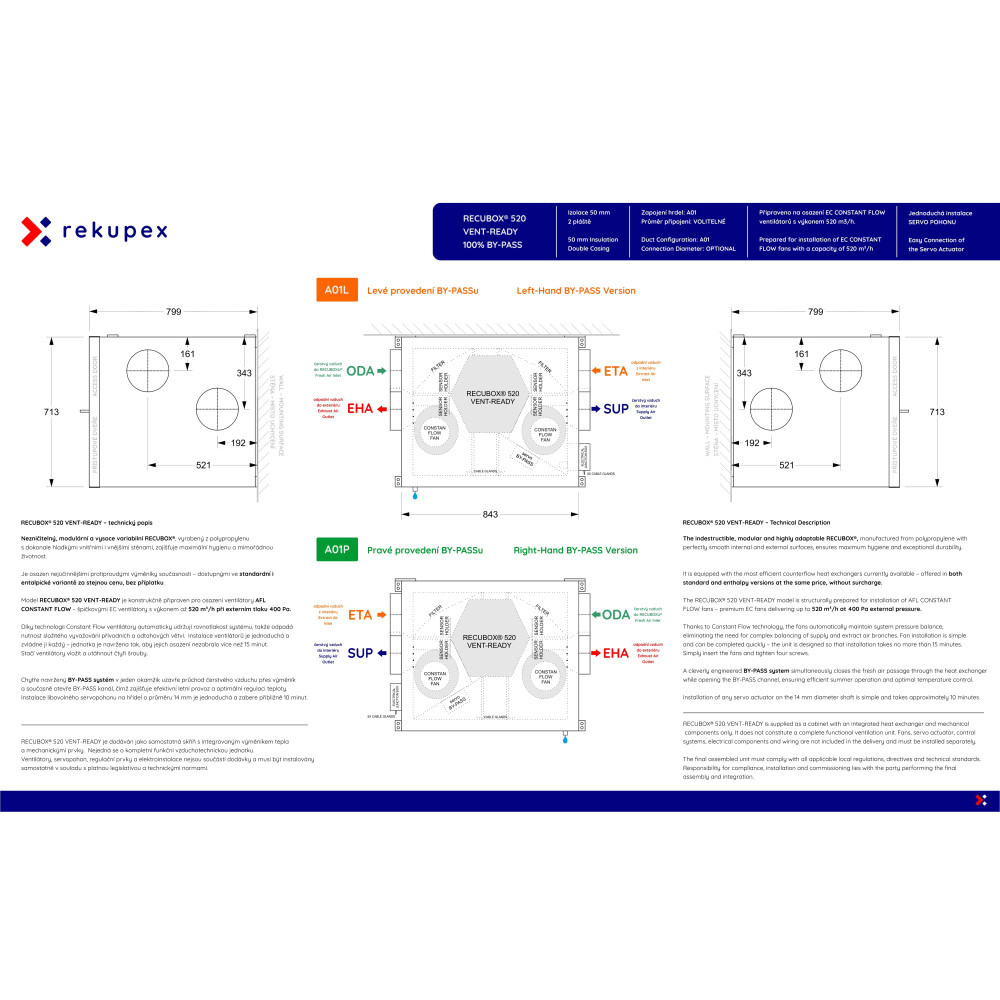

Disegno tecnico RECUBOX® ERV 520 con BY-PASS 100% – A01 Cliccare sull'immagine per ingrandirla. Variante con BY-PASS 100% integrato. |
Esempio di collegamento RECUBOX® VENT-READY con regolazione REX EC in una casa singola.
Cliccare sullo schema per ingrandirlo.
La scelta della variante avviene durante il processo di ordine.
Vista frontale del RECUBOX® con portello aperto.
Le dimensioni indicate sono inclusive di isolamento da 50 mm e doppia parete. Qualora le dimensioni dovessero variare ad esempio a causa di bocchettoni più grandi o altre modifiche tecniche, vi informeremo dopo l'ordine.
 |
A01 – senza BY-PASS Scambiatore su vaschetta larga, 4 bocchettoni laterali Dimensioni: 843 (A) × 623 (B) × 799 (C) mm – larghezza × altezza × profondità Il disegno mostra sia il collegamento classico che quello speculare. |
 |
A02 – senza BY-PASS Scambiatore su vaschetta larga, 2 bocchettoni verso l'alto, 2 bocchettoni laterali Dimensioni: 843 (A) × 623 (B) × 799 (C) mm – larghezza × altezza × profondità Il disegno mostra sia il collegamento classico che quello speculare. |
 |
B01L – senza BY-PASS Scambiatore su vaschetta larga, 4 bocchettoni laterali Dimensioni: 623 (A) × 843 (B) × 799 (C) mm – larghezza × altezza × profondità Versione sinistra – ingresso aria di scarico in alto a sinistra, ingresso aria fresca in basso a sinistra. |
 |
B01P – senza BY-PASS Scambiatore su vaschetta larga, 4 bocchettoni laterali Dimensioni: 623 (A) × 843 (B) × 699 (C) mm – larghezza × altezza × profondità Versione destra – ingresso aria di scarico in alto a destra, ingresso aria fresca in basso a destra. |
RECUBOX® ERV 520 VENT-READY è disponibile anche nelle varianti che includono il BY-PASS 100%.
La scelta della specifica variante avviene durante il processo di ordine. Di seguito riportiamo le esecuzioni base con la descrizione dell'orientamento e del posizionamento dei bocchettoni di collegamento.
| |
A01L e A01P – incluso BY-PASS 100% Scambiatore su vaschetta larga, 4 bocchettoni laterali Dimensioni: 843 (A) × 713 (B) × 799 (C) mm – larghezza × altezza × profondità A01L = versione sinistra dell'unità – ingresso aria fresca nel RECUBOX® a sinistra – vedi disegno A01P = versione destra dell'unità – ingresso aria fresca nel RECUBOX® a destra – vedi disegno |
| |
A02L e A02P – incluso BY-PASS 100% Scambiatore su vaschetta larga, 2 bocchettoni verso l'alto, 2 bocchettoni laterali Dimensioni: 843 (A) × 713 (B) × 799 (C) mm – larghezza × altezza × profondità A02L = versione sinistra dell'unità – ingresso aria fresca nel RECUBOX® a sinistra – vedi disegno A02P = versione destra dell'unità – ingresso aria fresca nel RECUBOX® a destra – vedi disegno |
I prezzi sono finali, comprensivi di scambiatore integrato, tutti i costi, le tasse e gli oneri.
Scheda tecnica
Leggi le recensioni verificate di chi ha acquistato da noi.
regolamento per un sistema con ventilatori EC, protezione antigelo o controllo BY-PASS programmazione dell'intensità della ventilazione, monitoraggio della sostituzione del filtro,...
Ventilatore EC ad alta efficienza AFL CONSTANT FLOW , progettato per l'installazione nell'unità RECUBOX® 520 VENT-READY . Grazie alla regolazione intelligente, mantiene una portata...
