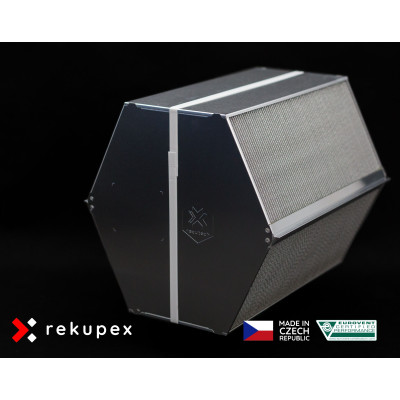

Intercambiador de calor entálpico RFK+16-500-28 RECUTECH (recuperador entálpico para recuperación de aire)

La serie RFK+ / RFC+ es una alternativa totalmente entálpica a los intercambiadores de calor de aluminio a contraflujo RSF+. Gracias a su innovadora tecnología, ofrece no solo una eficiencia térmica de hasta el 90 %, sino también una muy alta eficiencia de humedad. Gracias a sus mismas dimensiones, el intercambiador de calor de aluminio y plástico se puede sustituir fácilmente sin necesidad de realizar modificaciones adicionales en la unidad de recuperación de calor.

• Eficiencia térmica hasta el 90%
• Eficiencia latente de hasta el 75%
• Alta resistencia a la presión desequilibrada
• Alta permeabilidad selectiva
• Material METÁLICO único
• La mayor eficiencia térmica de todos los productos de entalpía del mercado.
• Alta eficiencia de humedad
• La diferencia máxima de presión de entrada/salida de 800 Pa supera a otros productos de entalpía con membrana basada en polímero
• Reducción de la condensación y reducción significativa del punto de congelación.
• Permeación de únicamente vapor de agua a través de una membrana permeable altamente selectiva
• Estanqueidad garantizada gracias a pruebas de producción del 100%
• Úselo con unidades estándar gracias a las dimensiones estandarizadas
• Certificación Eurovent, certificación de higiene según VDI 6022 y clasificación de reacción al fuego según EN 13501-1

Gráfica de dependencia de la pérdida de presión - PD [Pa] respecto al caudal volumétrico AV [m3/h] - Intercambiador RECUTECH RFK+16-500-28

Parámetros para el período invernal según la organización EUROVENT

Relación aire interior/exterior 1:1, temperatura del aire exterior -3°C y humedad relativa 90%, temperatura del aire interior 25°C y humedad relativa 60%, resultados de un software de cálculo certificado por la empresa europea Eurovent

Gráfico de la dependencia de la eficiencia EFF [%] del caudal volumétrico AV [m3/h] - Intercambiador RECUTECH RFK+16-500-28

Parámetros del período invernal medio en la República Checa

Relación aire interior/exterior 1:1, temperatura del aire exterior -3°C y humedad relativa 90%, temperatura del aire interior 25°C y humedad relativa 60%, resultados de un software de cálculo certificado por la empresa europea Eurovent

Gráfico de la dependencia de la eficiencia EFF [%] de la humedad relativa RH [%] - Intercambiador RECUTECH RFK+16-500-28

Parámetros del período invernal medio en la República Checa

Relación aire interior/exterior 1:1, temperatura del aire exterior -3°C y humedad relativa 90%, temperatura del aire interior 25°C y humedad relativa 60%, resultados de un software de cálculo certificado por la empresa europea Eurovent

Convertidor de humedad relativa RECUTECH

¿Qué tiene de especial el intercambiador de entalpía RECUTECH?

---

Alta eficiencia térmica: gracias a los materiales que permiten el conformado y, por lo tanto, el aumento de la superficie de transferencia de calor, la eficiencia de transferencia térmica alcanza hasta el 90 %. No utilizamos espaciadores, ya que no son necesarios.

Eficiencia de transferencia de humedad de hasta el 75%.

Hermeticidad: Como es habitual en los intercambiadores RECUTECH, son herméticos. No comprometemos esta característica, ni siquiera con los entálpicos. Los probamos todos y solo le llegarán piezas herméticas.

Alta resistencia al desequilibrio de presión: gracias a la rigidez de los materiales utilizados, nuestros intercambiadores pueden soportar desequilibrios de presión de 800 Pa. También permiten su uso en una configuración donde un ventilador de la unidad aspira y el otro expulsa.

Alta selectividad: Nuestra membrana es altamente selectiva. Solo deja pasar vapor de agua, no otros gases. Esta selectividad se verifica mediante pruebas.

Fácil sustitución en instalaciones existentes – Gracias a las mismas dimensiones y parámetros de eficiencia térmica similares, se puede sustituir fácilmente el intercambiador de la unidad por uno entálpico.

¿Cómo se lograron estos parámetros?

---

Esto se debe principalmente al uso de un material único llamado Metalpic, empleado en los intercambiadores de entalpía de Recutech. Este material fue desarrollado exclusivamente para este propósito y creado por Recutech. Se trata de un material sándwich donde cada componente tiene una función claramente definida.

Consiste en un metal expandido de aluminio con un tratamiento especial, con la mayor área abierta posible. Su función principal es crear una estructura de soporte para el segundo componente, que es una membrana de polímero muy fina. ¿Por qué aluminio? Porque este material conduce muy bien el calor y es fácilmente reciclable.

La segunda parte del sándwich es una membrana polimérica. Su función principal es la transferencia de humedad y debe garantizar la estanqueidad del material resultante. Se trata de una membrana de intercambio iónico selectivamente permeable.

Gracias al soporte de metal expandido, la membrana puede ser muy delgada, y cuanto más delgada sea, mejor será la transferencia de humedad. Las dos partes de este sándwich se unen mediante laminación.

Este material se procesa luego como lámina de aluminio clásica para su reciclaje. Series REK y REC. En este proceso, ambas partes de este sándwich deben soportar la elongación relativa durante el trefilado, como el aluminio.

Gracias a estas propiedades, es posible crear una lámina que se refuerza durante el conformado y aumenta su superficie de intercambio de calor y humedad. Debido al estiramiento, la membrana se debilita aún más y, como ya se mencionó, cuanto más delgada sea, mejor será la transferencia de humedad.
