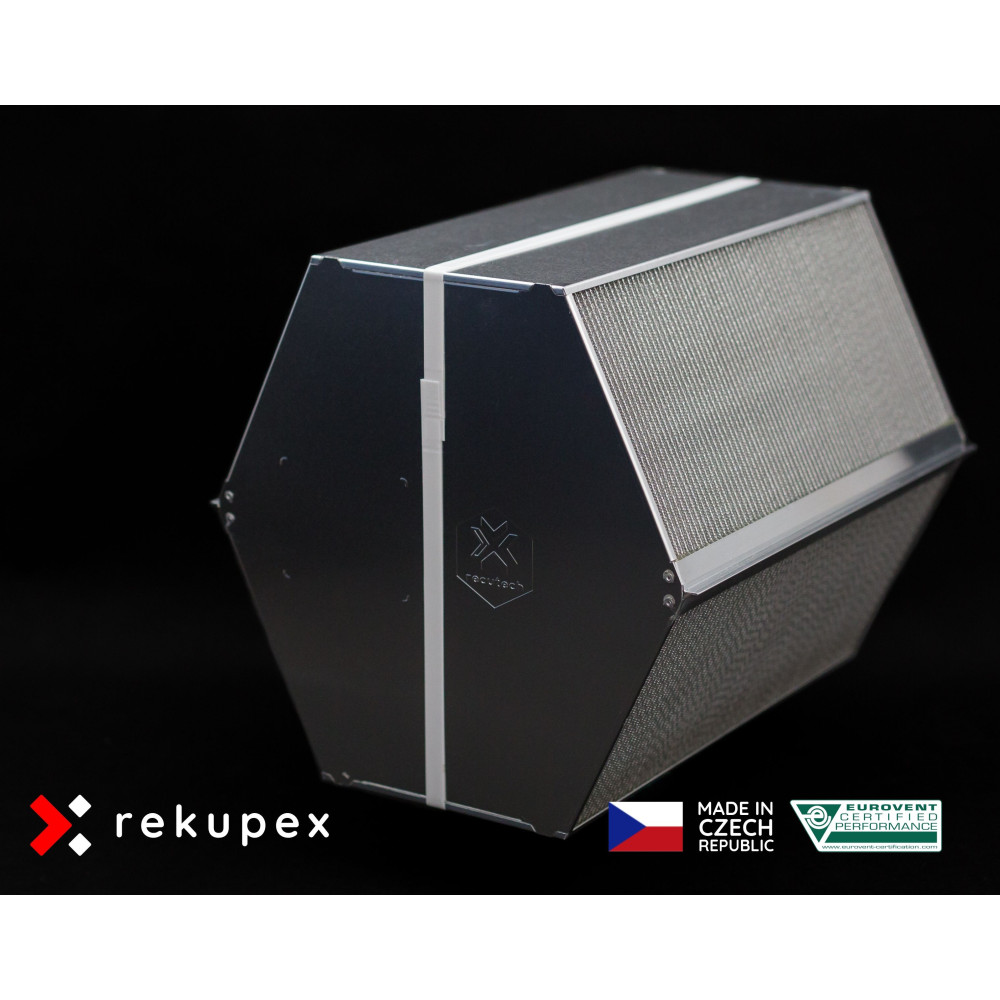

Scambiatore di calore entalpico RFK+16-500-28 RECUTECH (recuperatore entalpico per il recupero dell'aria)

La serie RFK+ / RFC+ è un'alternativa completamente entalpica agli scambiatori di calore in alluminio a flusso controcorrente RSF+, che grazie alla tecnologia innovativa offre non solo un'efficienza termica fino al 90%, ma anche un'efficienza di umidità molto elevata. Grazie alle stesse dimensioni, è inoltre facile sostituire lo scambiatore di calore in alluminio e plastica senza ulteriori modifiche all'unità di recupero di calore.

• Efficienza termica fino al 90%
• Efficienza latente fino al 75%
• Elevata resistenza alla pressione sbilanciata
• Elevata permeabilità selettiva
• Materiale METALPIC unico
• Massima efficienza termica tra tutti i prodotti entalpici sul mercato
• Elevata efficienza di umidità
• La differenza massima di pressione in ingresso/uscita di 800 Pa supera le prestazioni di altri prodotti entalpici con membrana a base di polimeri
• Riduzione della condensa e significativa riduzione del punto di congelamento
• Permeazione del solo vapore acqueo attraverso una membrana permeabile altamente selettiva
• Tenuta garantita grazie ai test di produzione al 100%
• Utilizzo con unità standard grazie alle dimensioni standardizzate
• Certificazione Eurovent, certificazione igienica secondo VDI 6022 e classificazione di reazione al fuoco secondo EN 13501-1

Grafico di dipendenza della perdita di carico - PD [Pa] dalla portata volumetrica AV [m3/h] - scambiatore RECUTECH RFK+16-500-28

Parametri per il periodo invernale secondo l'organizzazione EUROVENT

rapporto aria interna/esterna 1:1, temperatura aria esterna -3°C e umidità relativa 90%, temperatura aria interna 25°C e umidità relativa 60%, risultati da software di calcolo certificato dalla società europea Eurovent

Grafico della dipendenza dell'efficienza EFF [%] dalla portata volumetrica AV [m3/h] - Scambiatore RECUTECH RFK+16-500-28

Parametri per il periodo invernale medio nella Repubblica Ceca

rapporto aria interna/esterna 1:1, temperatura aria esterna -3°C e umidità relativa 90%, temperatura aria interna 25°C e umidità relativa 60%, risultati da software di calcolo certificato dalla società europea Eurovent

Grafico della dipendenza dell'efficienza EFF [%] dall'umidità relativa RH [%] - Scambiatore RECUTECH RFK+16-500-28

Parametri per il periodo invernale medio nella Repubblica Ceca

rapporto aria interna/esterna 1:1, temperatura aria esterna -3°C e umidità relativa 90%, temperatura aria interna 25°C e umidità relativa 60%, risultati da software di calcolo certificato dalla società europea Eurovent

Convertitore di umidità relativa RECUTECH" width="476" height="501" />

Cosa rende unico lo scambiatore di entalpia RECUTECH?

---

Elevata efficienza termica: grazie ai materiali che consentono la formatura e quindi l'aumento della superficie di scambio termico, l'efficienza di scambio termico arriva fino al 90%. Non utilizziamo distanziatori, poiché non sono necessari.

Efficienza di trasferimento dell'umidità fino al 75%.

Tenuta stagna – Come siete abituati a vedere con gli scambiatori RECUTECH, sono a tenuta stagna. Non scendiamo a compromessi su questo punto, nemmeno con quelli entalpici. Li testiamo tutti e solo i pezzi a tenuta stagna vi arriveranno.

Elevata resistenza agli squilibri di pressione – Grazie alla rigidità dei materiali utilizzati, i nostri scambiatori possono resistere a squilibri di pressione di 800 Pa. Consentono inoltre l'utilizzo in una configurazione in cui una ventola dell'unità aspira e l'altra spinge fuori.

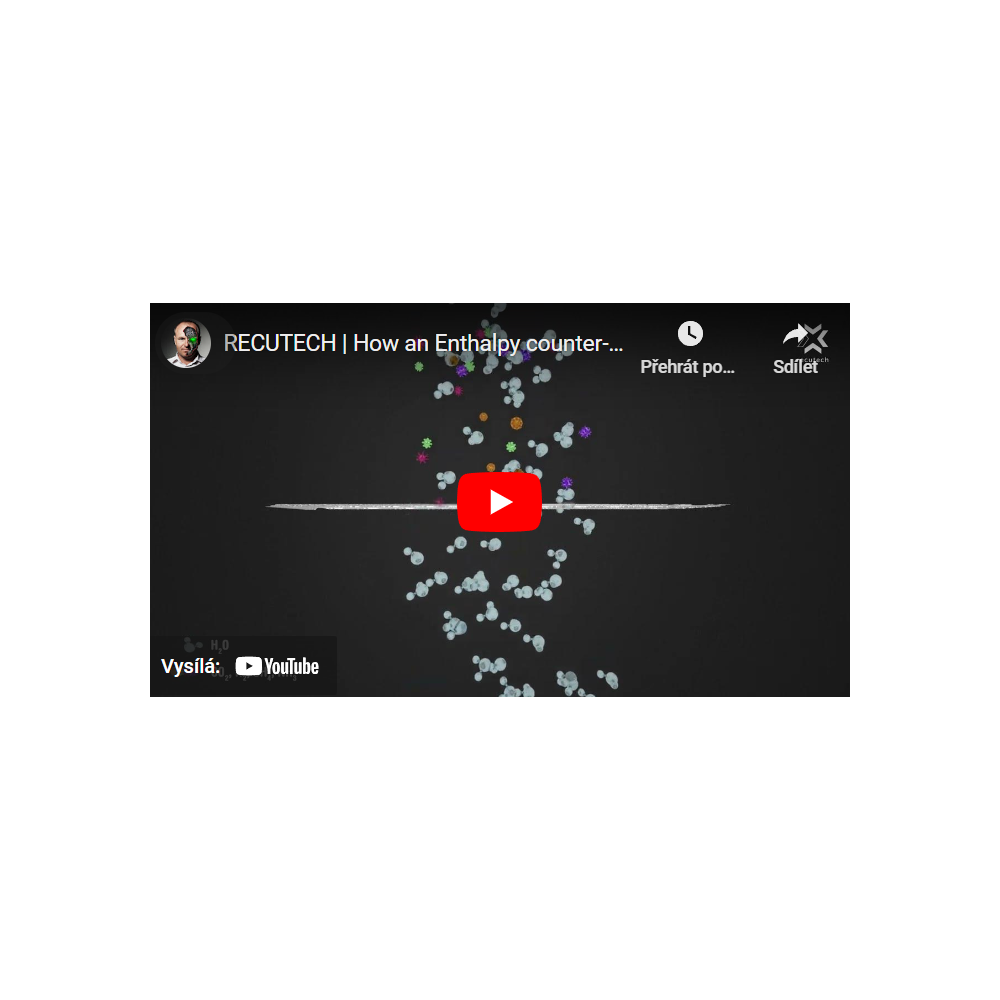

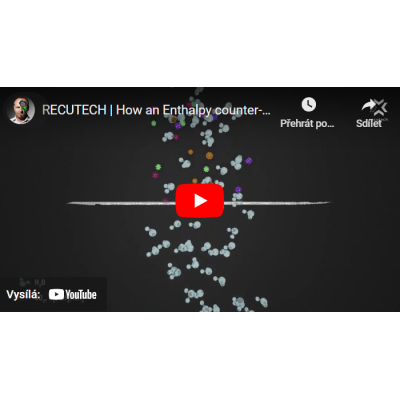

Alta selettività: la nostra membrana è altamente selettiva. Lascia passare solo vapore acqueo, nessun altro gas. La selettività è verificata da test.

Facile sostituzione in installazioni esistenti – Grazie alle stesse dimensioni e ai parametri di efficienza termica simili, è possibile sostituire facilmente lo scambiatore presente nell’unità con uno entalpico.

Come sono stati raggiunti questi parametri?

---

Ciò è dovuto principalmente all'utilizzo di un materiale unico chiamato Metalpic, utilizzato negli scambiatori entalpici Recutech. Questo materiale è stato sviluppato esclusivamente per questo scopo ed è stato creato da Recutech. Si tratta di un materiale sandwich in cui ogni componente ha una sua funzione ben definita.

È costituito da una lamiera stirata in alluminio appositamente trattata con la massima superficie aperta possibile. La sua funzione principale è quella di creare una struttura di supporto per il secondo componente, una membrana polimerica molto sottile. Perché l'alluminio? Perché questo materiale conduce molto bene il calore ed è facilmente riciclabile.

La seconda parte del sandwich è una membrana polimerica. La sua funzione principale è il trasferimento dell'umidità e deve garantire la tenuta del materiale risultante. Si tratta di una membrana a scambio ionico selettivamente permeabile.

Grazie al supporto in metallo espanso, la membrana può essere molto sottile, e più sottile è la membrana, migliore è il trasferimento dell'umidità. Le due parti di questo sandwich sono unite tramite laminazione.

Questo materiale viene poi lavorato come il classico foglio di alluminio per essere riciclato. Serie REK e REC. In questo processo, entrambe le parti di questo sandwich devono sopportare l'allungamento relativo durante la trafilatura, come l'alluminio.

Grazie a queste proprietà, è possibile creare una lamella rinforzata durante la formatura e la cui superficie di scambio termico e di umidità aumenta. A causa dello stiramento, la membrana si indebolisce ulteriormente e, come abbiamo scritto sopra, più è sottile, migliore è il trasferimento di umidità.
