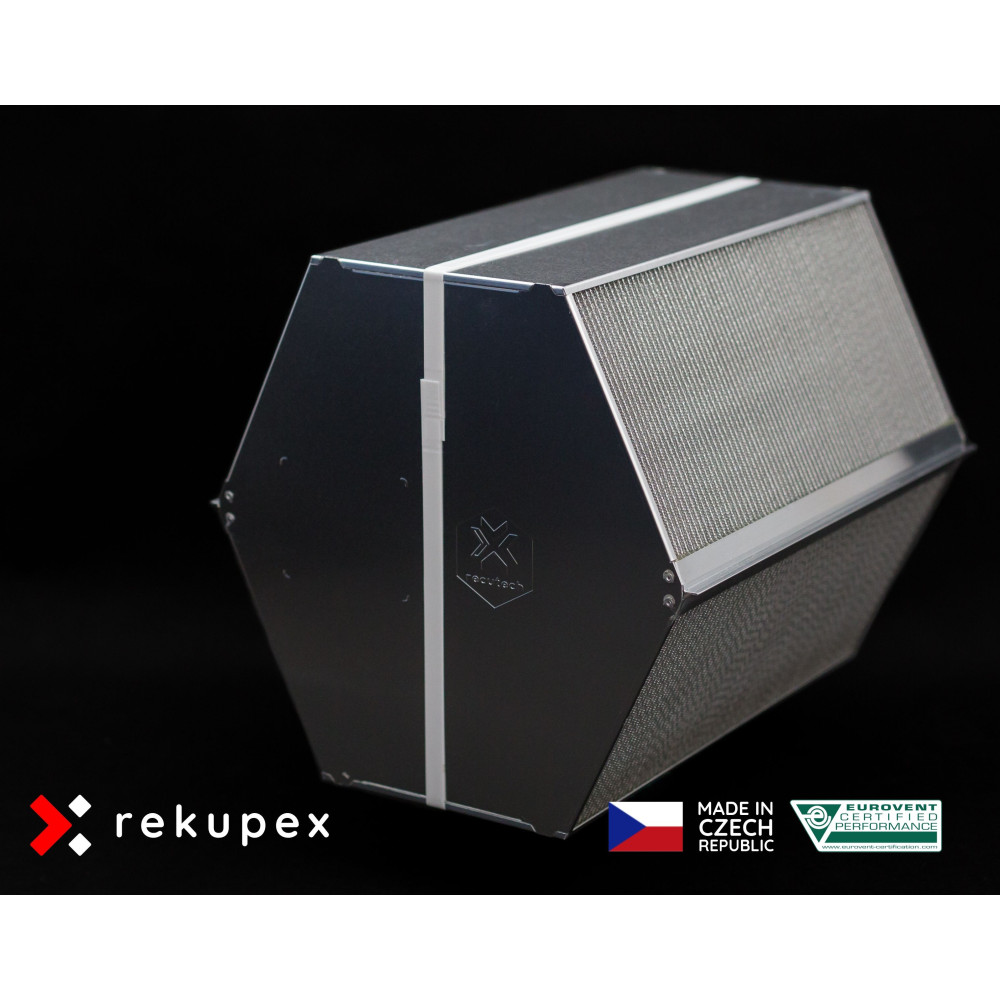

Entalpický výměník tepla RFK+16-500-28 RECUTECH (entalpický rekuperátor pro rekuperace vzduchu)

Řada RFK+ / RFC+ je plně entalpická alternativa protiproudých hliníkových výměníků RSF+, která díky inovativní technologii nabízí kromě až 90% teplotní účinnosti také velmi vysokou vlhkostní účinnost. Díky stejným rozměrům je navíc snadné zaměnit hliníkový a plastový výměník bez dalších úprav v rekuperační jednotce.

• Teplotní účinnost až 90 %
• Latentní účinnost až 75 %
• Vysoká odolnost proti nevyrovnanému tlaku
• Vysoká selektivní permeabilita
• Unikátní materiál METALPIC
• Nejvyšší teplotní účinnost ze všech entalpických produktů na trhu
• Vysoká vlhkostní účinnost
• Maximální tlakový rozdíl přívod/odvod 800 Pa překonává ostatní entalpické produkty s membránou na bázi polymeru
• Omezení kondenzace a výrazné snížení bodu zámrazu
• Prostup výhradně vodní páry přes vysoce selektivní propustnou membránu
• Zaručená těsnost díky 100% testování výroby
• Použití se standardními jednotkami díky standardizovaným rozměrům
• Certifikace Eurovent, hygienická certifikace dle VDI 6022 a Klasifikace reakce na oheň dle EN 13501-1

Graf závislosti tlakové ztráty - PD [Pa] na objemovém průtoku AV [m3/h] - výměník RECUTECH RFK+16-500-28

Parametry pro období zimy dle organizace EUROVENT

poměr vnitřního/vnějšího vzduchu 1:1, teplota venkovního vzduchu -3°C a relativní vlhkost 90%, teplota vnitřního vzduchu 25°C a relativní vlhkost 60%, výsledky z kalkulačního softwaru certifikovaného evropskou společností Eurovent

Graf závislosti účinnosti EFF [%] na objemovém průtoku AV [m3/h] - výměník RECUTECH RFK+16-500-28

Parametry pro období průměrné zimy v ČR

poměr vnitřního/vnějšího vzduchu 1:1, teplota venkovního vzduchu -3°C a relativní vlhkost 90%, teplota vnitřního vzduchu 25°C a relativní vlhkost 60%, výsledky z kalkulačního softwaru certifikovaného evropskou společností Eurovent

Graf závislosti účinnosti EFF [%] na relativní vlhkosti RH [%] - výměník RECUTECH RFK+16-500-28

Parametry pro období průměrné zimy v ČR

poměr vnitřního/vnějšího vzduchu 1:1, teplota venkovního vzduchu -3°C a relativní vlhkost 90%, teplota vnitřního vzduchu 25°C a relativní vlhkost 60%, výsledky z kalkulačního softwaru certifikovaného evropskou společností Eurovent

V čem spočívá unikátnost entalpického výměníku RECUTECH?

---

Vysoká teplotní účinnost – Díky materiálům, které umožňují tváření a tedy zvětšení teplosměnné plochy, je účinnost přenosu tepla až 90 %. Nepoužíváme distanční rámečky, jelikož nejsou potřeba.

Účinnost přenosu vlhkosti až 75 %.

Těsnost – Jak jste u RECUTECH výměníků zvyklí, jsou těsné. V tomto neslevíme ani u entalpických. Všechny testujeme a k vám se dostanou pouze těsné kusy.

Vysoká odolnost při nerovnotlaku – Díky tuhosti použitých materiálů naše výměníky odolají i nerovnotlaku 800 Pa. Umožňují i použití v konfiguraci, kdy jeden ventilátor v jednotce saje a druhý tlačí.

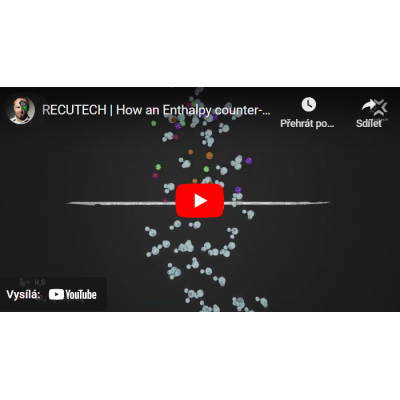

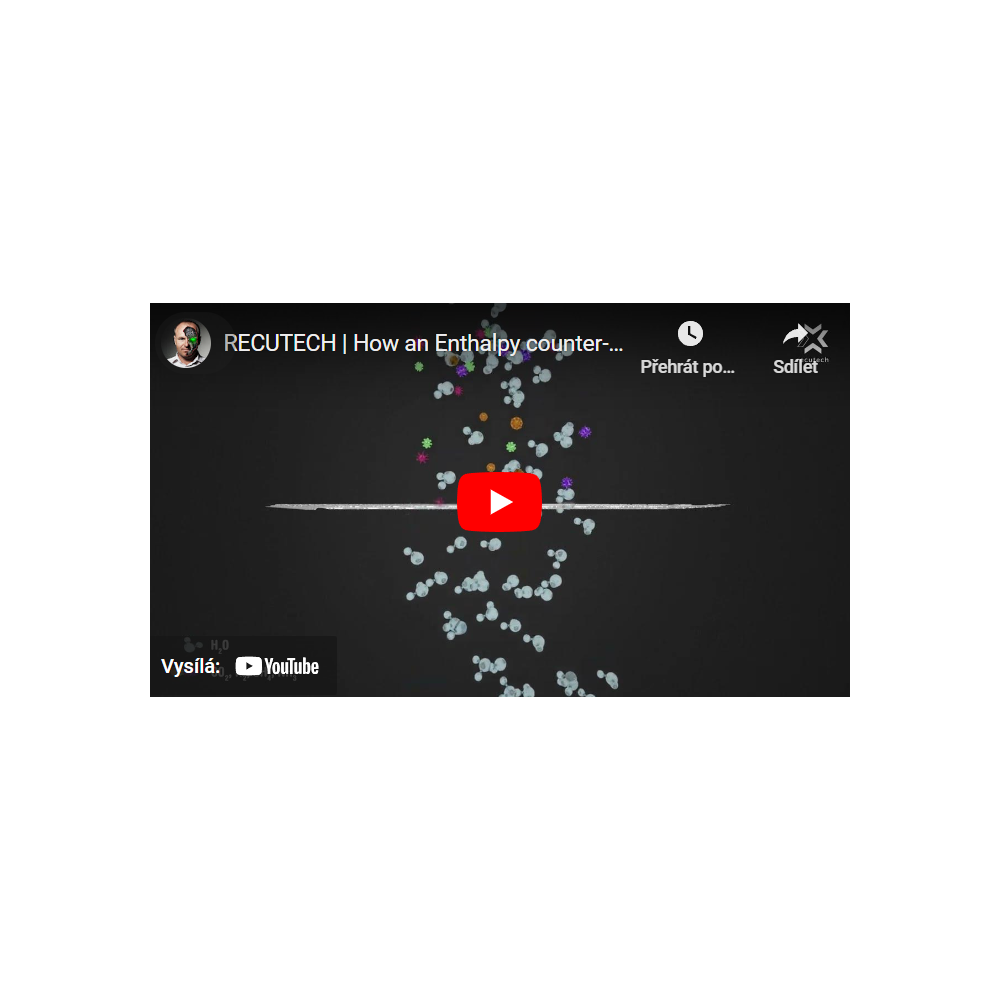

Vysoká selektivita – Naše membrána je vysoce selektivní. Propouští opravdu jen vodní páru, žádné jiné plyny. Selektivita je ověřena pomocí testů.

Snadná záměna ve stávajících zařízeních – Díky stejným rozměrům a podobným parametrům teplotní účinnosti můžete výměník v jednotce snadno vyměnit za entalpický.

Jak se podařilo těchto parametrů dosáhnout?

---

Je to zejména použitím unikátního materiálu nazývaného Metalpic, používaného v entalpických výměnících Recutech. Tento materiál byl vyvinut pouze pro tento účel a byl vytvořen Recutechem. Jedná se o sendvičový materiál, kde každá složka má svou jasně danou funkci.

Skládá se ze speciálně upraveného hliníkového tahokovu s největší možnou otevřenou plochou. Jeho hlavní funkcí je vytvořit nosnou strukturu pro druhou složku a tou je velmi tenká polymerní membrána. Proč hliník?  Protože tento materiál velmi dobře vede teplo a je snadno recyklovatelný.

Druhou částí sendviče je polymerní membrána. Její hlavní funkcí je přenos vlhkosti a musí zajistit těsnost výsledného materiálu. Jedná se o iontovýměnnou membránu, která je selektivně permeabilní.

Díky podpoře tahokovu může být membrána velmi tenká a čím tenčí membrána, tím lepší přenos vlhkosti. Oba díly tohoto sendviče jsou spojeny k sobě pomocí laminace.

Následně se tento materiál už zpracovává jako klasická hliníková fólie pro výměníky řady REK a REC. Při tomto procesu musí oba díly tohoto sendviče zvládnout při tažení poměrné prodloužení jako hliník.

Díky těmto vlastnostem je ale možno vytvořit lamelu, která se při tváření vyztuží a zvětší se její teplosměnná a vlhkosměnná plocha. Díky protažení se membrána dále zeslabí a jak jsme psali výše, čím tenší, tím lepší přestup vlhkosti.
