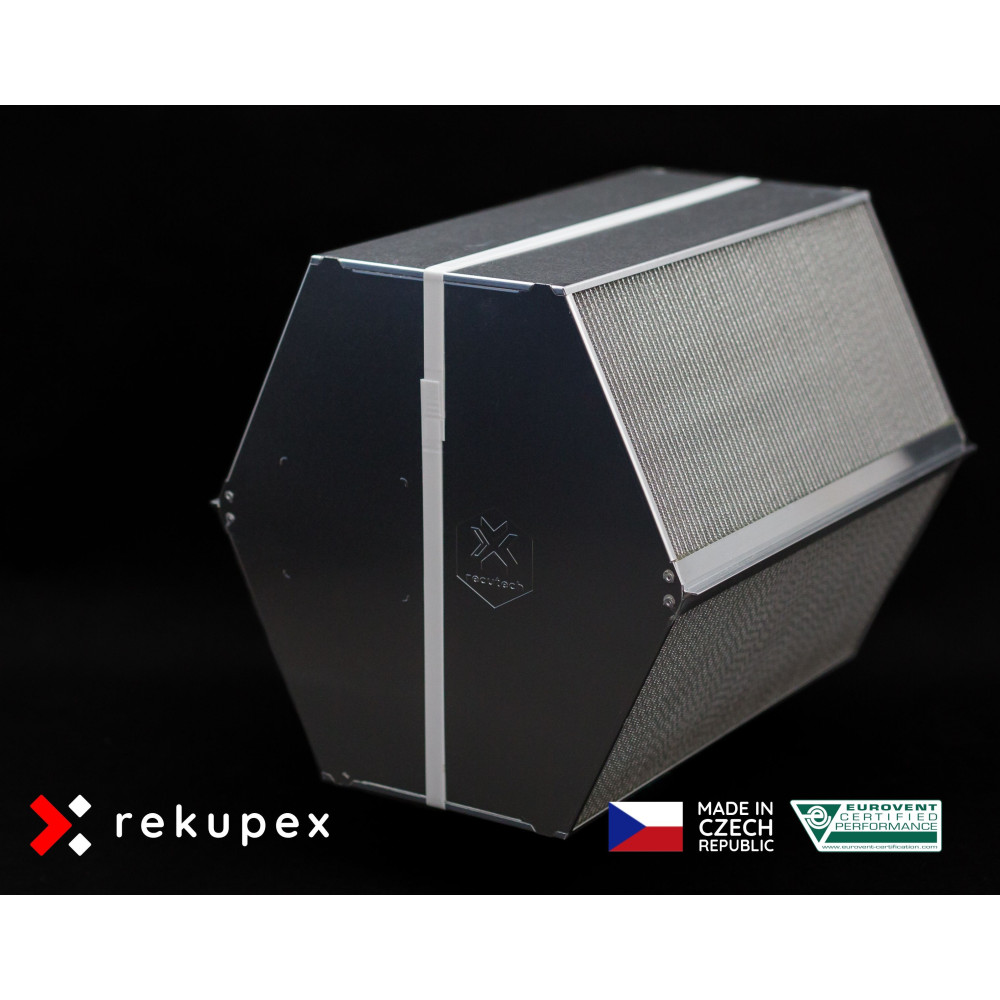

Enthalpische warmtewisselaar RFK+16-500-28 RECUTECH (enthalpische recuperator voor luchtterugwinning)

De RFK+ / RFC+-serie is een volledig enthalpisch alternatief voor de RSF+ tegenstroom aluminium warmtewisselaars. Dankzij innovatieve technologie biedt deze niet alleen een thermisch rendement tot 90%, maar ook een zeer hoog vochtrendement. Dankzij dezelfde afmetingen is het bovendien eenvoudig om de aluminium en kunststof warmtewisselaar te vervangen zonder verdere aanpassingen aan de warmteterugwinningsunit.

• Thermisch rendement tot 90%
• Latente efficiëntie tot 75%
• Hoge weerstand tegen onevenwichtige druk
• Hoge selectieve permeabiliteit
• Uniek METALPIC-materiaal
• Hoogste thermische efficiëntie van alle enthalpieproducten op de markt
• Hoge vochtigheidsefficiëntie
• Het maximale inlaat-/uitlaatdrukverschil van 800 Pa overtreft andere enthalpieproducten met een polymeermembraan
• Condensatiereductie en aanzienlijke verlaging van het vriespunt
• Permeatie van alleen waterdamp door een zeer selectief permeabel membraan
• Gegarandeerde dichtheid dankzij 100% productietesten
• Gebruik met standaard units dankzij gestandaardiseerde afmetingen
• Eurovent-certificering, hygiënecertificering volgens VDI 6022 en brandreactieclassificatie volgens EN 13501-1

Grafiek van de afhankelijkheid van het drukverlies - PD [Pa] van de volumestroom AV [m3/h] - RECUTECH RFK+16-500-28 warmtewisselaar

Parameters voor de winterperiode volgens de EUROVENT-organisatie

binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur -3°C en relatieve vochtigheid 90%, binnenluchttemperatuur 25°C en relatieve vochtigheid 60%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent

Grafiek van de afhankelijkheid van de efficiëntie EFF [%] van de volumestroom AV [m3/h] - RECUTECH RFK+16-500-28 warmtewisselaar

Parameters voor de gemiddelde winterperiode in Tsjechië

binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur -3°C en relatieve vochtigheid 90%, binnenluchttemperatuur 25°C en relatieve vochtigheid 60%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent

Grafiek van de afhankelijkheid van de efficiëntie EFF [%] van de relatieve vochtigheid RH [%] - RECUTECH RFK+16-500-28 -wisselaar

Parameters voor de gemiddelde winterperiode in Tsjechië

binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur -3°C en relatieve vochtigheid 90%, binnenluchttemperatuur 25°C en relatieve vochtigheid 60%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent

RECUTECH relatieve vochtigheidsconverter" breedte="476" hoogte="501" />

Wat is uniek aan de RECUTECH-enthalpiewisselaar?

---

Hoge thermische efficiëntie – Dankzij materialen die het mogelijk maken om te vormen en zo het warmteoverdrachtsoppervlak te vergroten, bedraagt de warmteoverdrachtsefficiëntie tot wel 90%. We gebruiken geen afstandhouders, omdat deze niet nodig zijn.

Vochtoverdrachtsrendement tot 75%.

Dichtheid – Zoals u gewend bent van RECUTECH-wisselaars, zijn ze dicht. Ook bij enthalpische warmtewisselaars doen we hier geen concessies aan. We testen ze allemaal en alleen de dichte delen komen bij u terecht.

Hoge weerstand tegen drukverschillen – Dankzij de stijfheid van de gebruikte materialen zijn onze warmtewisselaars bestand tegen drukverschillen van 800 Pa. Ze zijn ook geschikt voor gebruik in een configuratie waarbij één ventilator in de unit aanzuigt en de andere uitblaast.

Hoge selectiviteit – Ons membraan is zeer selectief. Het laat alleen waterdamp door, geen andere gassen. De selectiviteit wordt getest.

Eenvoudige vervanging in bestaande installaties – Dankzij dezelfde afmetingen en vergelijkbare thermische efficiëntieparameters kunt u de wisselaar in het toestel eenvoudig vervangen door een enthalpiewisselaar.

Hoe zijn deze parameters bereikt?

---

Dit komt voornamelijk door het gebruik van een uniek materiaal genaamd Metalpic, dat wordt gebruikt in de enthalpiewisselaars van Recutech. Dit materiaal is exclusief voor dit doel ontwikkeld en door Recutech zelf gemaakt. Het is een sandwichmateriaal waarbij elk onderdeel zijn eigen, duidelijk gedefinieerde functie heeft.

Het bestaat uit speciaal behandeld aluminium strekmetaal met een zo groot mogelijk open oppervlak. De belangrijkste functie is het creëren van een dragende structuur voor de tweede component, een zeer dun polymeermembraan. Waarom aluminium? Omdat dit materiaal zeer goed warmte geleidt en gemakkelijk recyclebaar is.

Het tweede deel van de sandwich is een polymeermembraan. De belangrijkste functie hiervan is vochttransport en moet de dichtheid van het resulterende materiaal garanderen. Het is een ionenuitwisselingsmembraan dat selectief permeabel is.

Dankzij de strekmetalen ondersteuning kan het membraan zeer dun zijn, en hoe dunner het membraan, hoe beter de vochtoverdracht. De twee delen van deze sandwich zijn met elkaar verbonden door middel van laminering.

Dit materiaal wordt vervolgens verwerkt tot klassieke aluminiumfolie voor recycling. REK- en REC-serie. Bij dit proces moeten beide delen van deze sandwich, net als aluminium, de relatieve rek tijdens het trekken opvangen.

Dankzij deze eigenschappen is het mogelijk om een lamel te creëren die tijdens het vormen wordt versterkt en het warmte- en vochtuitwisselingsoppervlak vergroot. Door rek wordt het membraan verder verzwakt en, zoals we hierboven schreven, hoe dunner het is, hoe beter de vochtoverdracht.
