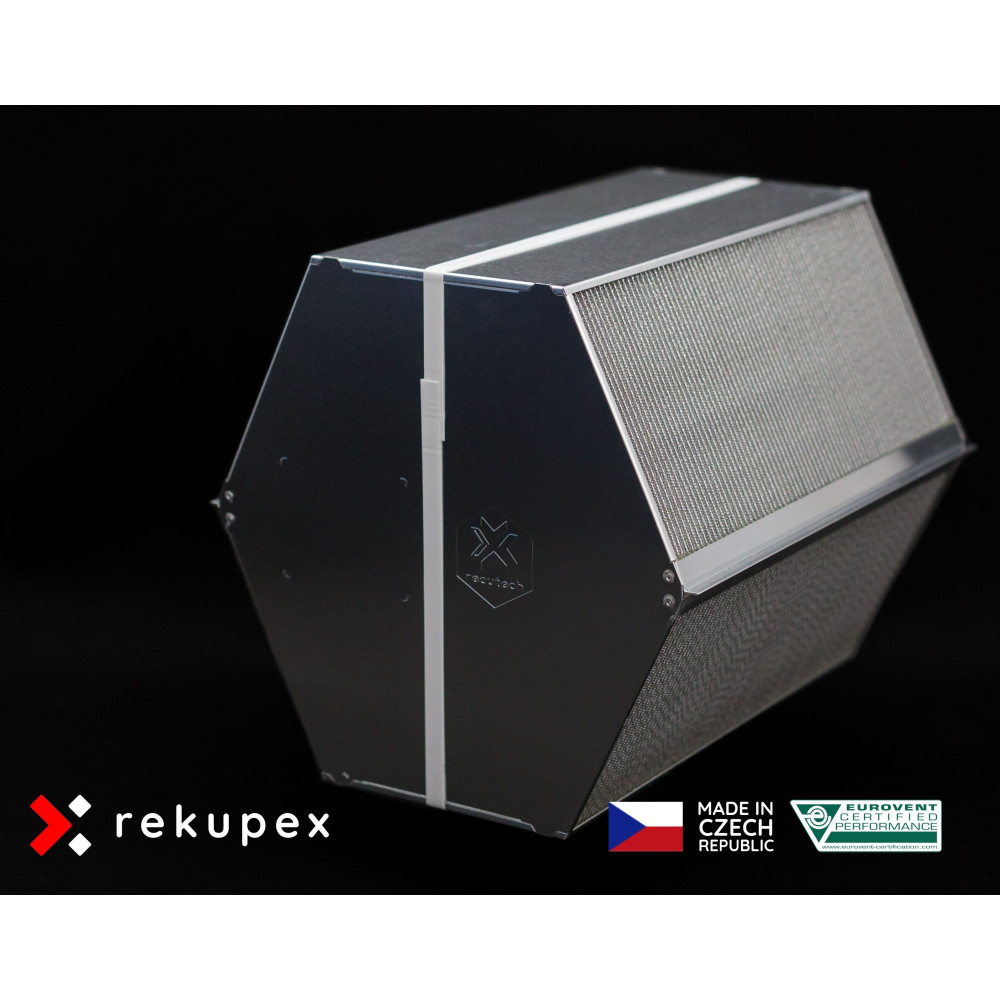

Wymiennik ciepła entalpiczny RFK+16-500-28 RECUTECH (wymiennik entalpiczny do odzysku powietrza)

Seria RFK+ / RFC+ to w pełni entalpiczna alternatywa dla przeciwprądowych aluminiowych wymienników ciepła RSF+, która dzięki innowacyjnej technologii oferuje nie tylko do 90% sprawności cieplnej, ale także bardzo wysoką sprawność wilgotnościową. Dzięki tym samym wymiarom można również łatwo wymienić aluminiowy i plastikowy wymiennik ciepła bez dalszych modyfikacji w jednostce odzysku ciepła.

• Sprawność cieplna do 90%
• Ukryta sprawność do 75%
• Wysoka odporność na nierównomierne ciśnienie
• Wysoka selektywna przepuszczalność
• Unikalny materiał METALPIC
• Najwyższa sprawność cieplna spośród wszystkich produktów entalpicznych dostępnych na rynku
• Wysoka wydajność wilgotności
• Maksymalna różnica ciśnień wlotowych i wylotowych wynosząca 800 Pa przewyższa inne produkty entalpiczne z membraną na bazie polimerów
• Zmniejszenie kondensacji i znaczne obniżenie temperatury zamarzania
• Przenikanie wyłącznie pary wodnej przez wysoce selektywną przepuszczalną membranę
• Gwarancja szczelności dzięki 100% testom produkcyjnym
• Stosuj ze standardowymi jednostkami dzięki standaryzowanym wymiarom
• Certyfikacja Eurovent, certyfikat higieniczny wg VDI 6022 i klasyfikacja reakcji na ogień wg EN 13501-1

Wykres zależności straty ciśnienia - PD [Pa] od strumienia objętości AV [m3/h] - wymiennik RECUTECH RFK+16-500-28

Parametry na okres zimowy wg organizacji EUROVENT

stosunek powietrza wewnętrznego do zewnętrznego 1:1, temperatura powietrza zewnętrznego -3°C i wilgotność względna 90%, temperatura powietrza wewnętrznego 25°C i wilgotność względna 60%, wyniki z oprogramowania obliczeniowego certyfikowanego przez europejską firmę Eurovent

Wykres zależności sprawności EFF [%] od strumienia objętości AV [m3/h] - wymiennik RECUTECH RFK+16-500-28

Parametry przeciętnego okresu zimowego w Czechach

stosunek powietrza wewnętrznego do zewnętrznego 1:1, temperatura powietrza zewnętrznego -3°C i wilgotność względna 90%, temperatura powietrza wewnętrznego 25°C i wilgotność względna 60%, wyniki z oprogramowania obliczeniowego certyfikowanego przez europejską firmę Eurovent

Wykres zależności sprawności EFF [%] od wilgotności względnej RH [%] - wymiennik RECUTECH RFK+16-500-28

Parametry przeciętnego okresu zimowego w Czechach

stosunek powietrza wewnętrznego do zewnętrznego 1:1, temperatura powietrza zewnętrznego -3°C i wilgotność względna 90%, temperatura powietrza wewnętrznego 25°C i wilgotność względna 60%, wyniki z oprogramowania obliczeniowego certyfikowanego przez europejską firmę Eurovent

Konwerter wilgotności względnej RECUTECH" width="476" height="501" />

Co jest wyjątkowego w wymienniku entalpicznym RECUTECH?

---

Wysoka sprawność cieplna – Dzięki materiałom umożliwiającym formowanie i tym samym zwiększanie powierzchni wymiany ciepła, sprawność wymiany ciepła wynosi do 90%. Nie stosujemy przekładek, gdyż nie są potrzebne.

Skuteczność transferu wilgoci do 75%.

Szczelność – Jak przywykliśmy do wymienników RECUTECH, są one szczelne. Nie idziemy na kompromisy nawet w przypadku wymienników entalpicznych. Testujemy wszystkie i tylko szczelne części dotrą do Ciebie.

Wysoka odporność na nierównowagę ciśnień – Dzięki sztywności użytych materiałów nasze wymienniki wytrzymują nierównowagę ciśnień rzędu 800 Pa. Umożliwiają one również zastosowanie w konfiguracji, w której jeden wentylator w jednostce zasysa, a drugi wypycha.

Wysoka selektywność – Nasza membrana jest wysoce selektywna. Przepuszcza tylko parę wodną, nie przepuszcza innych gazów. Selektywność jest weryfikowana testami.

Łatwa wymiana w istniejących instalacjach – Dzięki tym samym wymiarom i zbliżonym parametrom sprawności cieplnej, można bez problemu wymienić wymiennik w urządzeniu na entalpiczny.

W jaki sposób osiągnięto te parametry?

---

Wynika to głównie z zastosowania unikalnego materiału o nazwie Metalpic, używanego w wymiennikach entalpicznych Recutech. Materiał ten został opracowany wyłącznie w tym celu i został stworzony przez Recutech. Jest to materiał typu sandwich, w którym każdy komponent ma swoją własną, jasno zdefiniowaną funkcję.

Składa się ze specjalnie obrobionego aluminiowego metalu ekspandowanego o możliwie największym otwartym obszarze. Jego główną funkcją jest stworzenie konstrukcji nośnej dla drugiego komponentu, który jest bardzo cienką membraną polimerową. Dlaczego aluminium? Ponieważ ten materiał bardzo dobrze przewodzi ciepło i jest łatwy do recyklingu.

Drugą częścią kanapki jest membrana polimerowa. Jej główną funkcją jest przenoszenie wilgoci i musi zapewnić szczelność powstałego materiału. Jest to membrana jonowymienna, która jest selektywnie przepuszczalna.

Dzięki wzmocnieniu z rozszerzonego metalu membrana może być bardzo cienka, a im cieńsza membrana, tym lepszy transfer wilgoci. Dwie części tej kanapki są połączone ze sobą przez laminowanie.

Materiał ten jest następnie przetwarzany jak klasyczna folia aluminiowa w celu recyklingu. Seria REK i REC. W tym procesie obie części tej kanapki muszą poradzić sobie ze względnym wydłużeniem podczas ciągnienia, jak aluminium.

Dzięki tym właściwościom możliwe jest stworzenie lameli, która jest wzmacniana podczas formowania, a jej powierzchnia wymiany ciepła i wilgoci wzrasta. Na skutek rozciągania membrana jest dalej osłabiana i, jak pisaliśmy powyżej, im jest cieńsza, tym lepszy jest transfer wilgoci.
