Ofrecemos una amplia selección de intercambiadores entálpicos adecuados para la mayoría de las unidades de recuperación de calor. Si no encuentra el modelo adecuado, no dude en contactarnos – ¡estaremos encantados de ayudarle!

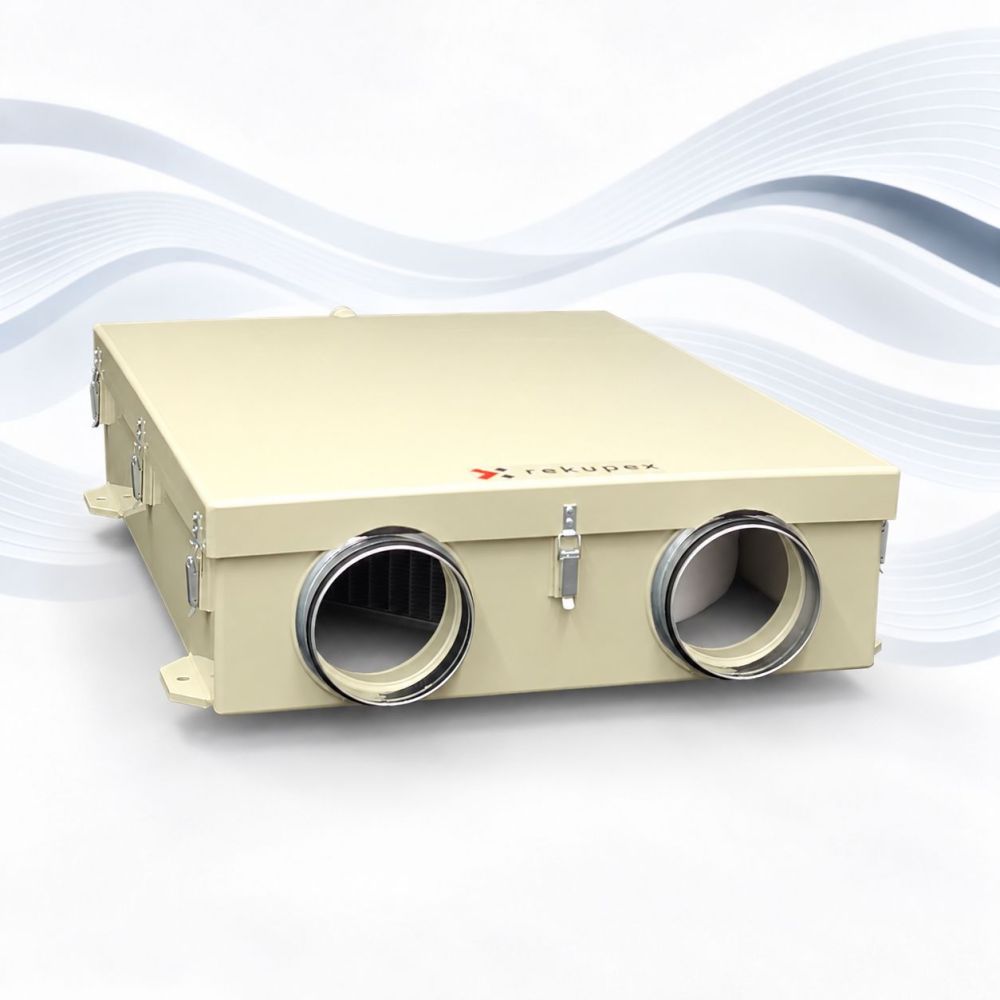

RECUBOX® OPEN HRV 03/100 es la RECUBOX® de menor apertura para un caudal de hasta 140 m³/h . Con una altura de tan solo 165 mm , es ideal para techos bajos y espacios reducidos. Ofrece una eficiencia de hasta el 95 % , está fabricada a medida en la República Checa, cuenta con cuellos variables y una garantía de estanqueidad de 12 años .
RECUBOX® OPEN HRV 03/100 es el RECUBOX® más pequeño con puerta de servicio y filtros integrados de clase M5 . Se trata de un intercambiador de calor con camisa, compacto, extremadamente duradero e higiénicamente limpio, diseñado para la recuperación de aire modular moderna.
La versión OPEN está diseñada para facilitar el acceso para el mantenimiento, la extracción sencilla del intercambiador y la posibilidad de realizar inspecciones, limpiezas y sustituciones periódicas del tejido filtrante.
Gracias a sus dimensiones extremadamente reducidas de 441 × 441 × 165 mm, es una solución ideal para techos bajos, apartamentos pequeños, viviendas diminutas, aseos, instalaciones sanitarias, cuartos técnicos con espacio limitado y sistemas de climatización descentralizados.
Su altura de tan solo 165 mm permite la instalación incluso en lugares donde las unidades de recuperación de calor clásicas simplemente no se pueden utilizar.
Parámetros principales:
Fabricación a medida en la República Checa. RECUBOXY® se fabrica íntegramente en la República Checa según las especificaciones exactas de cada cliente. Utilizamos polipropileno de alta calidad de SIMONA AG y tecnología profesional de soldadura por arco eléctrico con gas caliente en equipos Leister AG .
 |
 |
 |
Cada RECUBOX® se crea como un producto técnico cuidadosamente elaborado, con énfasis en la precisión, la estanqueidad, la larga vida útil y la capacidad de adaptarse a una instalación específica.
 |
Fácil extracción del intercambiador El intercambiador se puede extraer fácilmente de la unidad RECUBOX® OPEN a través de la puerta de servicio. Esto hace que el mantenimiento sea mucho más conveniente que en cajas de recuperación cerradas. |
 |
Filtros M5 integrados La unidad viene equipada de serie con filtros de tela de clase M5 . Estos filtros protegen el intercambiador de calor de obstrucciones y contribuyen a un ambiente saludable en su hogar. Son fácilmente accesibles a través de la puerta de servicio. |
 |
Máxima higiene La versión de servicio OPEN permite desmontar el intercambiador, revisar el interior de la unidad y limpiarlo si es necesario. Esto es fundamental para el funcionamiento higiénico a largo plazo del sistema de recuperación de calor. |
 |
Sellado mecánico sin adhesivos El intercambiador se sella mecánicamente en la unidad mediante una junta ranurada. No utilizamos cintas adhesivas ni pegamentos que puedan degradarse con el tiempo. |
 |
Sin tornillos, remaches ni pegamento. La carcasa RECUBOX® está fabricada en polipropileno y unida mediante soldadura por arco eléctrico caliente. El resultado son uniones resistentes, homogéneas y duraderas. |
 |
Drenaje de condensado de 1/2" El desagüe de condensación se soluciona con una conexión de tornillo de 1/2" . En la variante C02 , el desagüe de condensación se canaliza a través de la puerta de servicio. |
 |
Variabilidad de los enchufes de conexión RECUBOX® OPEN se puede solicitar con diversas variantes de ubicación de las tomas de conexión, según la instalación específica. |
 |
Fácil instalación La unidad está lista para su instalación en un espacio técnico y su conexión a los ventiladores de conductos externos, al control y a otros elementos del sistema de aire acondicionado. |
La estanqueidad de la caja es esencial para una recuperación eficaz. RECUBOX® está equipada con hebillas ajustables macizas que puedenPermiten ajustar con precisión la presión de la tapa sobre el sello. Gracias a esto, la unidad no aspira aire y funciona con la máxima eficiencia posible.
El sistema RECUBOX® OPEN HRV 03/100 puede equiparse con dos tipos de intercambiadores de calor de contracorriente de alta eficiencia.
Ambas variantes ofrecen una alta eficiencia de recuperación de calor de hasta el 95% , manteniendo bajas pérdidas de presión y un funcionamiento muy silencioso.
El intercambiador se selecciona durante el proceso de pedido.
Diagrama de pérdida de presión PD-AV |

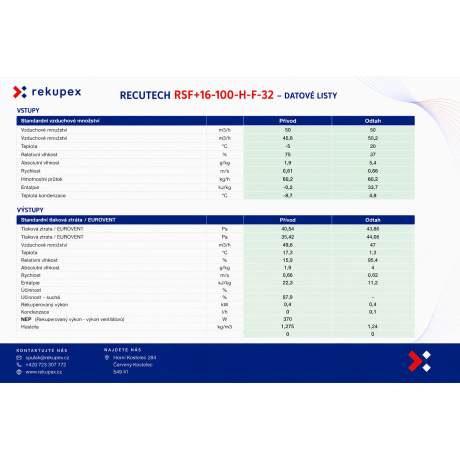

RECUTECH RSF+16-100-HF-32 Intercambiador de calor de contracorriente moderno de la marca checa RECUTECH , con aletas de acero de alta presión (HPS) y pérdidas de presión muy bajas.
La solución ideal para una recuperación de aire cómoda y muy silenciosa. |
 Diagrama de pérdida de presión PD-AV |
ZERN ENGINEERING HU-HD EX6 366/100 Intercambiador de calor de contracorriente de alta calidad de ZERN ENGINEERING , con construcción robusta y tecnología probada.
Una solución probada para la recuperación de calor de forma económica y fiable. |
Gracias a su robusta construcción, alta calidad y seguridad higiénica, nuestros RECUBOXY® forman parte de varios proyectos de la CTU , incluido el singular sistema SAWER , que UCEEB está desarrollando para obtener agua potable del aire.
Ofrecemos una garantía superior de 12 años sobre la estanqueidad de la carcasa de la unidad RECUBOX®.
La carcasa está fabricada con polipropileno de alta calidad y unida mediante tecnología de soldadura por gas caliente , lo que crea uniones homogéneas, resistentes y estables a largo plazo sin riesgo de degradación.
A diferencia de las estructuras que utilizan juntas pegadas, cintas de sellado o combinaciones de diferentes materiales, RECUBOX® conserva su hermeticidad y resistencia mecánica incluso después de muchos años de funcionamiento.
 |
RECUBOX® se puede pedir con varias opciones de aislamiento:
En la versión de doble capa, el aislamiento queda sellado herméticamente entre dos capas . Además del propio aislamiento, esto crea otra robusta capa de polipropileno. El resultado es una construcción muy duradera y estable a largo plazo, apta incluso para espacios técnicos más exigentes. |
Descubre la filosofía y el diseño del sistema RECUBOX®.
El vídeo muestra los principios básicos de construcción, modularidad, higiene y acceso a los servicios.
El precipicioConexión de RECUBOX® OPEN en una vivienda unifamiliar.
Haz clic en el diagrama para ampliarlo.
Ejemplo de conexión con ventiladores EC y control EC RekupeX REX.
El RECUBOX® OPEN HRV 03/100 está diseñado para su uso con ventiladores de conducto externos.
La selección de la variante se realiza durante el proceso de pedido.
Las dimensiones se indican sin aislamiento. En caso de diseño con aislamiento, es necesario prever un aumento de las dimensiones.
Si fuera necesario ajustar las dimensiones, por ejemplo debido a tomas de conexión más grandes o a requisitos de instalación específicos, le informaremos después de realizar el pedido.
 |
A01 Intercambiador de calor sobre una bandeja ancha, 4 salidas laterales. Dimensiones: 441 (A) × 441 (B) × 165 (C) mm – ancho × alto × profundidad |
 |
B01 Intercambiador de calor en una bandeja estrecha, 4 salidas laterales. Dimensiones: 441 (A) × 441 (B) × 165 (C) mm – alto × ancho × profundidad |
 |
A02 Intercambiador de calor sobre una bandeja ancha, 2 puertos arriba, 2 puertos a los lados. Dimensiones: 441 (A) × 441 (B) × 165 (C) mm – ancho × alto × profundidad |
 |
B02 Intercambiador de calor en una bandeja estrecha, 2 puertos arriba, 2 puertos a los lados. Dimensiones: 441 (A) × 441 (B) × 165 (C) mm – alto × ancho × profundidad |
| C01 Intercambiador de calor en la superficie frontal, 4 puertos hacia arriba. Dimensiones: 441 (A) × 265 (B) × 441 (C) mm – ancho × profundidad × altura |
|
 |
CO2 Intercambiador de calor en la superficie frontal, 4 salidas laterales a la misma altura. Dimensiones: 441 (A) × 441 (B) × 165 (C) mm – ancho × profundidad × altura Esta variante es adecuada para techos suspendidos, donde el intercambiador y los filtros se extienden desde el RECUBOX® hacia el suelo. El desagüe de condensación se encuentra en la puerta y debe desconectarse antes de realizar cualquier mantenimiento. |
 |
No dude en ponerse en contacto con nosotros para hacernos llegar su solicitud específica. Fabricamos RECUBOXY® bajo pedido y, en muchos casos, podemos ajustar la orientación o la ubicación de las boquillas para adaptarlas a la instalación específica. |
El RECUBOX® OPEN HRV 03/100 está diseñado para su uso con ventiladores de conducto externos.
Para un rendimiento óptimo, recomendamos ventiladores con parámetros similares a los siguientes:
Los ventiladores no están ubicados dentro de la unidad. RECUBOX® OPEN HRV 03/100 no es una versión VENT-READY.
 |
Posibilidad de pedir ventiladores AFL EC CONSTANT FLOW El RECUBOX® OPEN HRV 03/100 también puede suministrarse con una cubierta para tuberías para la instalación de ventiladores AFL EC CONSTANT FLOW . Válvula de flujo constante AFL EC Historias de RECUBOX® Una gran ventaja de la tecnología de flujo constante es la capacidad de los ventiladores para responder automáticamente a los cambios en las pérdidas de presión del sistema y ajustar la velocidad para mantener un flujo de aire estable a largo plazo. Estos ventiladores también son muy adecuados para hogares inteligentes: gracias a su control de 0-10 V , se pueden conectar fácilmente a sistemas como Loxone, Home Assistant y otros sistemas inteligentes. |
La regulación y el control de RECUBOX® se pueden solucionar de muchas maneras, dependiendo del tipo de ventiladores utilizados y de los requisitos de la instalación específica.
La gran ventaja de un sistema modular es que no estás limitado a un control específico. El control puede diseñarse de forma sencilla para aplicaciones poco exigentes, o como parte de un sistema de hogar inteligente o de ventilación avanzada.
| ventiladores de aire acondicionado |
Control sencillo y económico para aplicaciones de iluminación. Por ejemplo, se puede utilizar un temporizador de tipo 0/1 (encendido/apagado) para controlar los ventiladores de CA. El funcionamiento de los ventiladores también se puede regular mediante controladores triac . |
| Aficionados de EC |
Una solución moderna, económica y muy adaptable. Si utiliza ventiladores EC, su rendimiento se puede controlar de forma continua mediante una señal de CC de 0 a 10 V. Para controlar los ventiladores EC, puede utilizar, por ejemplo, nuestro controlador RekupeX REX EC : REX EC: controlador para sistemas de recuperación de calor con ventiladores EC. También puede utilizar otro controlador EC o una conexión directa a un hogar inteligente, como Loxone o Home Assistant . |
Gracias al concepto modular RECUBOX®, puede elegir exactamente el nivel de control que necesita su proyecto , desde un simple encendido y apagado hasta un control domótico totalmente integrado.
Ficha técnica
Lea reseñas verificadas de quienes han comprado con nosotros.

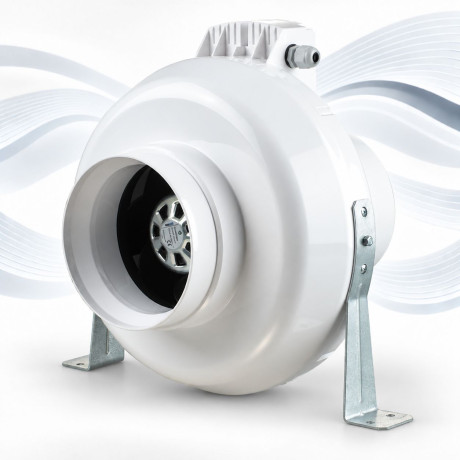

Ventilador EC moderno ...... Rendimiento 340 m3/h ..... Diámetro de conexión 100 mm ..... Control 0-10 V.....
