Nous offrons une large sélection de échangeurs enthalpiques adaptés à la plupart des unités de récupération de chaleur. Si vous ne trouvez pas le modèle approprié, n'hésitez pas à nous contacter – nous serons ravis de vous aider !

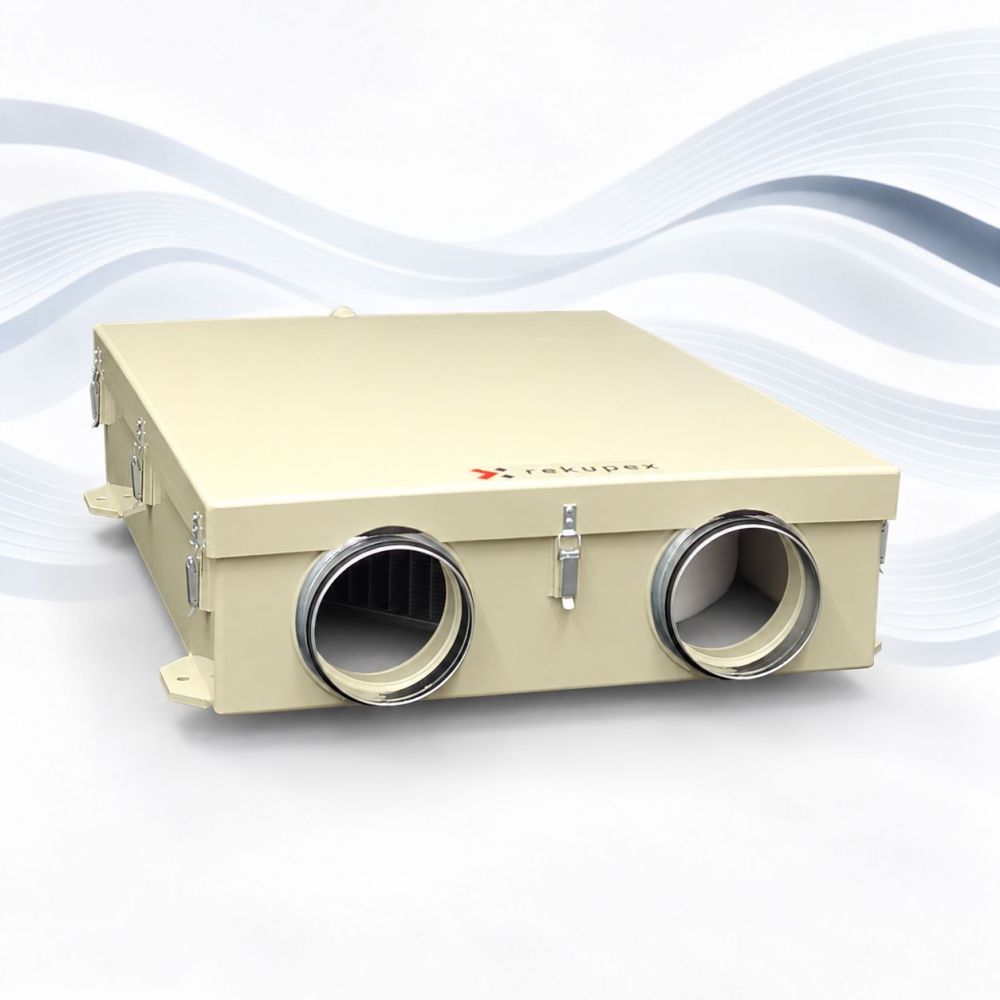

Le RECUBOX® OPEN HRV 03/100 est le plus petit modèle RECUBOX® à ouverture réduite pour un débit jusqu'à 140 m³/h . Avec une hauteur de seulement 165 mm , il est idéal pour les plafonds bas et les espaces restreints. Il offre un rendement jusqu'à 95 % , est fabriqué sur mesure en République tchèque, dispose de cols de serrage variables et bénéficie d'une garantie de 12 ans sur l'étanchéité du boîtier .
Le RECUBOX® OPEN HRV 03/100 est le plus petit RECUBOX® doté d'une porte de service et de filtres intégrés de classe M5 . Cet échangeur de chaleur à double enveloppe, compact, extrêmement durable et hygiéniquement propre, est conçu pour les systèmes modernes de récupération d'air modulaires.
La version OPEN est conçue pour un accès facile pour l'entretien, un retrait simple de l'échangeur et la possibilité d'une inspection, d'un nettoyage et d'un remplacement réguliers du tissu filtrant.
Grâce à ses dimensions extrêmement réduites de 441 × 441 × 165 mm, il constitue une solution idéale pour les plafonds bas, les petits appartements, les projets de mini-maisons, les toilettes, les installations sanitaires, les locaux techniques à espace limité et les systèmes CVC décentralisés.
Sa hauteur de seulement 165 mm permet une installation même là où les unités de récupération de chaleur classiques ne peuvent tout simplement pas être utilisées.
Paramètres principaux :
Fabrication sur mesure en République tchèque. RECUBOXY® est entièrement fabriqué en République tchèque selon les exigences précises de nos clients. Nous utilisons des matériaux en polypropylène de haute qualité de SIMONA AG et une technologie de soudage à chaud professionnelle sur des équipements Leister AG .
 |
 |
 |
Chaque RECUBOX® est conçu comme un produit technique soigneusement élaboré, mettant l'accent sur la précision, l'étanchéité, la longue durée de vie et la capacité d'adaptation à une installation spécifique.
 |
Démontage facile de l'échangeur L'échangeur peut être facilement retiré de l'unité RECUBOX® OPEN par la porte de service. Cela facilite grandement la maintenance. dans des caissons de récupération fermés. |
 |
Filtres M5 intégrés L'appareil est équipé de série de filtres de classe M5 . Ces filtres protègent l'échangeur contre le colmatage et contribuent à un air sain dans votre maison. Ils sont facilement accessibles par la porte de service. |
 |
Hygiène maximale La version OPEN permet de retirer l'échangeur, d'inspecter l'intérieur de l'unité et de la nettoyer si nécessaire. Cette opération est essentielle pour garantir le bon fonctionnement hygiénique et durable du système de récupération de chaleur. |
 |
Étanchéité mécanique sans adhésifs L'échangeur est scellé mécaniquement dans l'unité à l'aide d'un joint rainuré. Nous n'utilisons ni rubans adhésifs ni colles susceptibles de se dégrader avec le temps. |
 |
Sans vis, rivets ni colles La coque RECUBOX® est fabriquée en polypropylène et assemblée par soudage à chaud. Il en résulte des joints étanches, robustes, homogènes et durables. |
 |
Évacuation des condensats 1/2" L'évacuation des condensats se fait par un raccord fileté de 1/2 pouce. Dans la version CO2 , l'évacuation des condensats se fait par la porte de service. |
 |
Variabilité des prises de connexion RECUBOX® OPEN peut être commandé avec différentes configurations de prises de connexion en fonction de l'installation spécifique. |
 |
Installation facile L'unité est prête à être installée dans un local technique et raccordée aux ventilateurs de gaine externes, au système de commande et aux autres éléments du système de climatisation. |
Le maintien ferme de la boîte est essentiel pour une récupération efficace. RECUBOX® est équipé de boucles réglables robustes qui permettentElles permettent de régler précisément la pression du couvercle sur le joint. Grâce à cela, l'appareil n'aspire pas d'air et fonctionne avec une efficacité maximale.
RECUBOX® OPEN HRV 03/100 peut être équipé de deux types d'échangeurs à contre-courant à haut rendement.
Les deux variantes offrent un rendement de récupération de chaleur élevé, jusqu'à 95 %, tout en maintenant de faibles pertes de pression et un fonctionnement très silencieux.
L'échangeur est sélectionné lors du processus de commande.
Diagramme de perte de charge PD-AV |

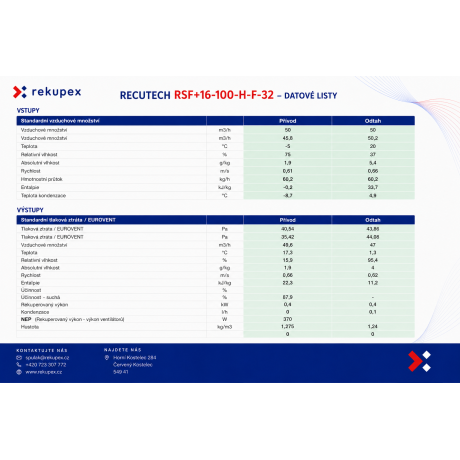

RECUTECH RSF+16-100-HF-32 Échangeur de chaleur à contre-courant moderne de fabrication tchèque, fabriqué par RECUTECH, avec ailettes HPS et pertes de pression très faibles.
La solution idéale pour une récupération d'air confortable et très silencieuse. |
 Diagramme de perte de charge PD-AV |
ZERN ENGINEERING HU-HD EX6 366/100 Échangeur de chaleur à contre-courant de haute qualité de ZERN ENGINEERING , doté d'une construction robuste et d'une technologie éprouvée.
Une solution éprouvée pour une récupération de chaleur économique et fiable. |
Grâce à leur construction robuste, leur haute qualité et leur sécurité hygiénique, nos RECUBOXY® font partie de plusieurs projets de la CTU , notamment le système unique SAWER , que l'UCEEB développe pour obtenir de l'eau potable à partir de l'air.
Nous offrons une garantie supérieure de 12 ans sur l'étanchéité du boîtier de l'unité RECUBOX®.
Le boîtier est fabriqué en polypropylène de haute qualité et assemblé par soudage à chaud , ce qui crée des joints homogènes, solides et stables à long terme sans risque de dégradation.
Contrairement aux structures utilisant des joints collés, des rubans d'étanchéité ou des combinaisons de matériaux différents, RECUBOX® conserve son étanchéité et sa résistance mécanique même après de nombreuses années d'utilisation.
 |
RECUBOX® peut être commandé avec plusieurs options d'isolation :
Dans la version à double paroi, l'isolation est hermétiquement scellée entre deux parois . Outre l'isolation elle-même, cela crée une autre paroi robuste en polypropylène. Il en résulte une construction très durable et stable à long terme, adaptée même aux espaces techniques les plus exigeants. |
Découvrez la philosophie et la conception du système RECUBOX®.
La vidéo présente les principes de base de la construction, de la modularité, de l'hygiène et de l'accès aux services.
Le précipiced connexion de RECUBOX® OPEN dans une maison familiale.
Cliquez sur le schéma pour l'agrandir.
Exemple de connexion avec des ventilateurs EC et le système de contrôle EC RekupeX REX.
RECUBOX® OPEN HRV 03/100 est conçu pour être utilisé avec des ventilateurs de conduit externes.
Le choix de la variante s'effectue lors du processus de commande.
Les dimensions sont données sans isolation. En cas d'isolation, il faut prévoir un surdimensionnement.
S'il s'avère nécessaire d'ajuster les dimensions, par exemple en raison de prises de connexion plus grandes ou d'exigences d'installation spécifiques, nous vous en informerons après votre commande.
 |
A01 Échangeur de chaleur sur un large plateau, 4 sorties latérales Dimensions : 441 (A) × 441 (B) × 165 (C) mm – largeur × hauteur × profondeur |
 |
B01 Échangeur de chaleur sur plateau étroit, 4 sorties latérales Dimensions : 441 (A) × 441 (B) × 165 (C) mm – hauteur × largeur × profondeur |
 |
A02 Échangeur de chaleur sur un large plateau, 2 orifices vers le haut, 2 orifices sur les côtés Dimensions : 441 (A) × 441 (B) × 165 (C) mm – largeur × hauteur × profondeur |
 |
B02 Échangeur de chaleur sur plateau étroit, 2 orifices vers le haut, 2 orifices sur les côtés Dimensions : 441 (A) × 441 (B) × 165 (C) mm – hauteur × largeur × profondeur |
| C01 Échangeur de chaleur sur la face avant, 4 orifices vers le haut Dimensions : 441 (A) × 265 (B) × 441 (C) mm – largeur × profondeur × hauteur |
|
 |
CO2 Échangeur de chaleur sur la face avant, 4 sorties latérales à la même hauteur Dimensions : 441 (A) × 441 (B) × 165 (C) mm – largeur × profondeur × hauteur Cette variante convient aux plafonds suspendus, où l'échangeur et les filtres s'étendent du RECUBOX® vers le sol. Le tuyau d'évacuation des condensats se trouve sur la porte et doit être débranché avant toute intervention. |
 |
N'hésitez pas à nous contacter pour nous faire part de votre demande spécifique. Nous fabriquons les RECUBOXY® sur commande et, dans de nombreux cas, nous pouvons ajuster l'orientation ou l'emplacement des buses pour les adapter à l'installation spécifique. |
RECUBOX® OPEN HRV 03/100 est conçu pour être utilisé avec des ventilateurs de conduit externes.
Pour des performances optimales, nous recommandons des ventilateurs présentant des paramètres similaires à ceux-ci :
Les ventilateurs ne sont pas situés à l'intérieur de l'unité. Le RECUBOX® OPEN HRV 03/100 n'est pas une version compatible avec un système de ventilation.
 |
Possibilité de commander des ventilateurs AFL EC CONSTANT FLOW Le RECUBOX® OPEN HRV 03/100 peut également être fourni avec une gaine de tuyauterie pour l'installation de ventilateurs AFL EC CONSTANT FLOW . Vanne à débit constant AFL EC histoires pour RECUBOX® Un avantage considérable de la technologie CONSTANT FLOW réside dans la capacité des ventilateurs à réagir automatiquement aux variations de perte de pression dans le système et à ajuster leur vitesse afin de maintenir un flux d'air stable sur le long terme. Ces ventilateurs sont également parfaitement adaptés aux maisons intelligentes : grâce à leur contrôle 0-10 V , ils peuvent être facilement connectés à des systèmes tels que Loxone, Home Assistant et autres systèmes intelligents. |
La régulation et le contrôle du RECUBOX® peuvent être résolus de nombreuses manières en fonction du type de ventilateurs utilisés et des exigences de l'installation spécifique.
Le principal avantage d'un système modulaire est qu'il n'est pas lié à une commande unique. Celle-ci peut être conçue pour des applications simples, ou intégrée à un système domotique ou de ventilation avancé.
| Ventilateurs AC |
Commande simple et économique pour les applications légères. Par exemple, une commande utilisant une minuterie de type 0/1 (marche/arrêt) peut être utilisée pour les ventilateurs à courant alternatif. Le fonctionnement des ventilateurs peut également être régulé à l'aide de contrôleurs triac . |
| Fans de l'EC |
Solution moderne, économique et très facilement adaptable. Si vous utilisez des ventilateurs EC, leurs performances peuvent être contrôlées en continu à l'aide d'un signal CC de 0 à 10 V. Pour contrôler les ventilateurs EC, vous pouvez utiliser, par exemple, notre contrôleur EC RekupeX REX : REX EC – contrôleur pour systèmes de récupération de chaleur avec ventilateurs EC Vous pouvez également utiliser un autre contrôleur EC ou une connexion directe à une maison intelligente, comme Loxone ou Home Assistant . |
Grâce au concept modulaire RECUBOX®, vous pouvez choisir précisément le niveau de contrôle dont votre projet a besoin – du simple marche/arrêt au contrôle domotique entièrement intégré.
Fiche technique
Lisez les avis vérifiés de ceux qui ont acheté chez nous.
acheté chez nous. Tous les avis

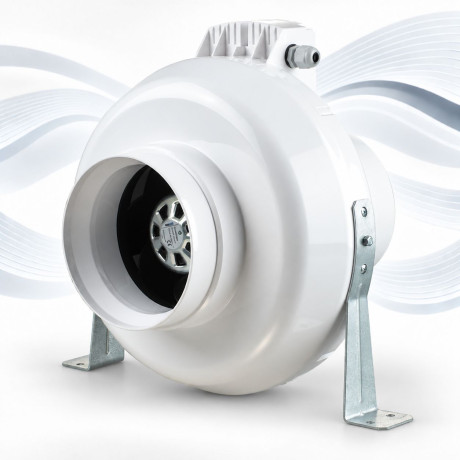

Ventilateur EC moderne ...... Débit 340 m3/h ..... Diamètre de raccordement 100 mm ..... Contrôle 0 - 10 V .....
