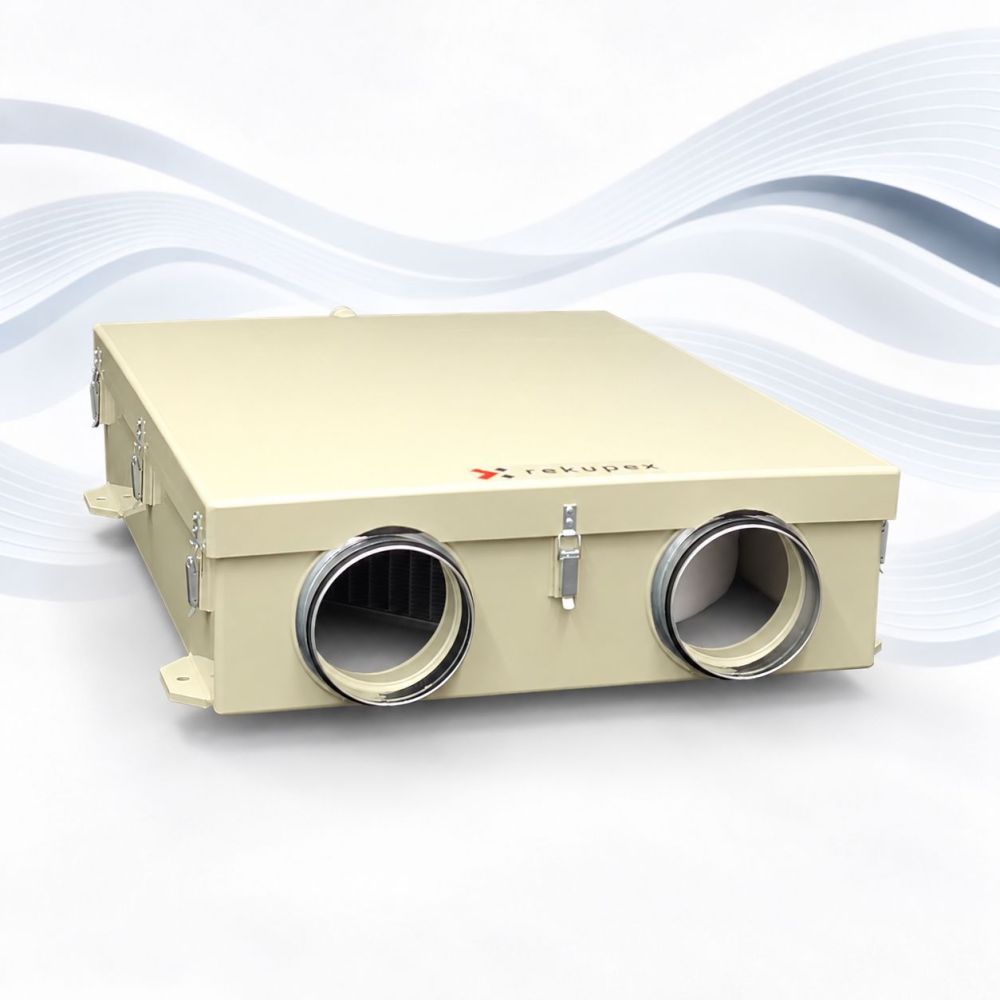

RECUBOX® OPEN HRV 03/100 je nejmenší otvírací RECUBOX® pro průtok až 140 m³/h. Díky výšce pouze 165 mm je ideální do nízkých podhledů a malých prostor. Nabízí účinnost až 95 %, zakázkovou výrobu v ČR, variabilní hrdla a záruku 12 let na těsnost pláště.
RECUBOX® OPEN HRV 03/100 je nejmenší RECUBOX® se servisními dvířky a integrovanými filtry třídy M5. Je kompaktní, mimořádně odolný a hygienicky čistý opláštěný rekuperační výměník určený pro moderní modulární rekuperaci vzduchu.
Verze OPEN je navržena pro snadný servisní přístup, jednoduché vyjmutí výměníku a možnost pravidelné kontroly, čištění a výměny filtrační textilie.
Díky mimořádně malým rozměrům 441 × 441 × 165 mm je ideálním řešením pro nízké podhledy, malé byty, apartmány, tiny house projekty, WC, sociální zařízení, technické místnosti s omezeným prostorem i decentralizované VZT systémy.
Výška pouze 165 mm umožňuje instalaci i tam, kde klasické rekuperační jednotky jednoduše nelze použít.
Hlavní parametry:
Zakázková výroba v České republice. RECUBOXY® vyrábíme kompletně v ČR podle přesných požadavků zákazníků. Používáme kvalitní polypropylenové materiály společnosti SIMONA AG a profesionální technologii svařování horkým plynem na zařízeních Leister AG.
 |
 |
 |
Každý RECUBOX® vzniká jako poctivě zpracovaný technický výrobek – s důrazem na přesnost, těsnost, dlouhou životnost a možnost přizpůsobení konkrétní instalaci.
 |
Snadné vyjmutí výměníku Výměník lze z jednotky RECUBOX® OPEN jednoduše vysunout přes servisní dvířka. Díky tomu je údržba výrazně pohodlnější než u uzavřených rekuperačních boxů. |
 |
Integrované filtry M5 Jednotka je v základním provedení vybavena filtračními textiliemi třídy M5. Filtry chrání výměník před zanášením a přispívají ke zdravému klimatu ve vašem domě. Jsou snadno přístupné přes servisní dvířka. |
 |
Maximální hygiena Servisní provedení OPEN umožňuje vyjmout výměník, zkontrolovat vnitřní prostor jednotky a podle potřeby provést čištění. To je zásadní pro dlouhodobě hygienický provoz rekuperace. |
 |
Mechanické utěsnění bez lepidel Výměník je v jednotce utěsněn mechanicky pomocí těsnění v drážce. Nepoužíváme lepené pásky ani lepidla, která mohou časem degradovat. |
 |
Bez šroubů, nýtů a lepidel Plášť RECUBOXU® je vyroben z polypropylenu a spojován technologií svařování horkým plynem. Výsledkem jsou pevné, homogenní a dlouhodobě těsné spoje. |
 |
Odvod kondenzátu 1/2" Odvod kondenzátu je řešen šroubením 1/2". U varianty C02 je odvod kondenzátu veden skrz servisní dvířka. |
 |
Variabilita připojovacích hrdel RECUBOX® OPEN lze objednat v různých variantách umístění připojovacích hrdel podle konkrétní instalace. |
 |
Snadná instalace Jednotka je připravena pro montáž do technického prostoru a napojení na externí potrubní ventilátory, regulaci a další prvky vzduchotechnického systému. |
Těsnost skříně je zásadní pro efektivní rekuperaci. RECUBOX® je vybaven masivními nastavitelnými přezkami, které umožňují přesně doladit přítlak víka na těsnění. Díky tomu jednotka nepřisává falešný vzduch a pracuje s maximální možnou účinností.
RECUBOX® OPEN HRV 03/100 je možné osadit dvěma typy vysoce účinných protiproudých výměníků.
Obě varianty nabízejí vysokou účinnost zpětného získávání tepla až 95 % při zachování nízkých tlakových ztrát a velmi tichého provozu.
Volba výměníku probíhá během objednávky.
|

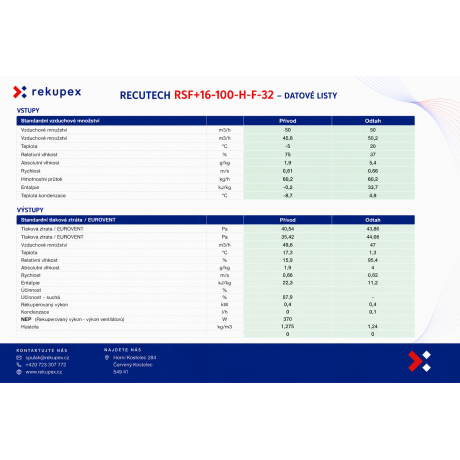

RECUTECH RSF+16-100-H-F-32 Moderní český protiproudý výměník výrobce RECUTECH s HPS lamelami a velmi nízkými tlakovými ztrátami.
Ideální řešení pro komfortní a velmi tichou rekuperaci vzduchu. |
 |
ZERN ENGINEERING HU-HD EX6 366/100 Vysoce kvalitní protiproudý výměník výrobce ZERN ENGINEERING s robustní konstrukcí a osvědčenou technologií.
Osvědčené řešení pro ekonomickou a spolehlivou rekuperaci. |
Díky robustní konstrukci, vysoké kvalitě a hygienické nezávadnosti jsou naše RECUBOXY® součástí řady projektů ČVUT, včetně unikátního systému S.A.W.E.R., který UCEEB vyvíjí pro získávání pitné vody ze vzduchu.
Na těsnost pláště jednotek RECUBOX® poskytujeme nadstandardní záruku 12 let.
Plášť je vyroben z kvalitního polypropylenu a spojován technologií svařování horkým plynem, díky čemuž vznikají homogenní, pevné a dlouhodobě stabilní spoje bez rizika degradace.
Na rozdíl od konstrukcí využívajících lepené spoje, těsnicí pásky nebo kombinace různých materiálů si RECUBOX® zachovává svou vzduchotěsnost a mechanickou odolnost i po mnoha letech provozu.
 |
RECUBOX® lze objednat v několika variantách izolace:
U dvojplášťového provedení je izolace hermeticky uzavřena mezi dvěma plášti. Kromě samotného izolantu tak vzniká i další robustní polypropylenový plášť. Výsledkem je velmi odolná a dlouhodobě stabilní konstrukce vhodná i do náročnějších technických prostor. |
Podívejte se na filozofii a konstrukci systému RECUBOX®.
Video ukazuje základní principy konstrukce, modularity, hygieny a servisního přístupu.
Příklad zapojení RECUBOXU® OPEN v rodinném domě.
Klikněte na schéma pro zvětšení.
Ukázka zapojení s EC ventilátory a regulací RekupeX REX EC.
RECUBOX® OPEN HRV 03/100 je určen pro použití s externími potrubními ventilátory.
Výběr varianty probíhá během objednávkového procesu.
Rozměry jsou uvedeny bez izolace. V případě izolovaného provedení je nutné počítat s navýšením rozměrů.
Pokud by bylo nutné rozměry upravit například kvůli větším připojovacím hrdlům nebo specifickému požadavku instalace, budeme Vás po objednání informovat.
 |
A01 Výměník na široké vaničce, 4 hrdla do stran Rozměr: 441 (A) × 441 (B) × 165 (C) mm – šířka × výška × hloubka |
 |
B01 Výměník na úzké vaničce, 4 hrdla do stran Rozměr: 441 (A) × 441 (B) × 165 (C) mm – výška × šířka × hloubka |
 |
A02 Výměník na široké vaničce, 2 hrdla vzhůru, 2 hrdla do stran Rozměr: 441 (A) × 441 (B) × 165 (C) mm – šířka × výška × hloubka |
 |
B02 Výměník na úzké vaničce, 2 hrdla vzhůru, 2 hrdla do stran Rozměr: 441 (A) × 441 (B) × 165 (C) mm – výška × šířka × hloubka |
 |
C01 Výměník na ploše čela, 4 hrdla vzhůru Rozměr: 441 (A) × 265 (B) × 441 (C) mm – šířka × hloubka × výška |
 |
C02 Výměník na ploše čela, 4 hrdla do stran v jedné výšce Rozměr: 441 (A) × 165 (B) × 441(C) mm – šířka × hloubka × výška Tato varianta je vhodná do podhledu, kdy se výměník a filtry vysouvají z RECUBOXU® směrem k zemi. Odvod kondenzátu je umístěn na dvířkách a před servisním zásahem je nutné jej odpojit. |
 |
Neváhejte se na nás obrátit s Vaším specifickým požadavkem. RECUBOXY® vyrábíme zakázkově a v mnoha případech dokážeme upravit orientaci nebo umístění hrdel podle konkrétní instalace. |
RECUBOX® OPEN HRV 03/100 je určen pro použití s externími potrubními ventilátory.
Pro optimální výkon doporučujeme ventilátory s podobnými parametry jako:
Ventilátory nejsou umístěny uvnitř jednotky. RECUBOX® OPEN HRV 03/100 není provedení VENT-READY.
 |
Možnost objednání AFL EC CONSTANT FLOW ventilátorů K RECUBOXU® OPEN HRV 03/100 je možné na objednání dodat také potrubní plášť pro osazení ventilátory AFL EC CONSTANT FLOW. AFL EC CONSTANT FLOW ventilátory pro RECUBOX® Obrovskou výhodou technologie CONSTANT FLOW je schopnost ventilátorů automaticky reagovat na změny tlakových ztrát v systému a upravovat otáčky tak, aby byl dlouhodobě zachován stabilní průtok vzduchu. Ventilátory jsou navíc velmi vhodné pro chytré domácnosti – díky řízení 0–10 V je lze snadno napojit například na Loxone, Home Assistant a další inteligentní systémy. |
Regulaci a řízení RECUBOXU® lze řešit mnoha způsoby podle typu použitých ventilátorů a požadavků konkrétní instalace.
Velkou výhodou modulárního systému je, že nejste vázáni na jednu konkrétní regulaci. Řízení lze navrhnout jednoduše pro nenáročné aplikace, nebo jako součást chytré domácnosti či pokročilého větracího systému.
| AC ventilátory |
Jednoduché a ekonomické řízení pro nenáročné aplikace. U AC ventilátorů lze použít například řízení pomocí časových hodin ve stylu 0/1 – zapnuto / vypnuto. Chod ventilátorů je možné regulovat také pomocí triakových regulátorů. |
| EC ventilátory |
Moderní, úsporné a velmi dobře regulovatelné řešení. Pokud použijete EC ventilátory, lze jejich výkon plynule řídit pomocí signálu DC 0–10 V. Pro řízení EC ventilátorů můžete použít například náš regulátor RekupeX REX EC: REX EC – regulátor pro rekuperační sestavy s EC ventilátory Použít lze také jiný EC regulátor nebo přímé napojení na chytrou domácnost, například Loxone nebo Home Assistant. |
RECUBOX® je možné dodat také ve variantě se 100% mechanickým BY-PASSEM.
Tento systém v jednom okamžiku uzavírá průchod čerstvého vzduchu přes výměník a současně otevírá obtokový kanál za výměníkem.
Výhodou je, že i při aktivním BY-PASSU zůstává vzduch nadále filtrován stejným filtrem jako při běžném provozu přes výměník.
Integrovaný 100% BY-PASS je umístěn za výměníkem a vytváří samostatný obtokový kanál pro přívod čerstvého vzduchu.
U provedení s integrovaným BY-PASSEM je proto nutné počítat s navýšením výsledných rozměrů RECUBOXU®. Hloubka jednotky se zvětší přibližně o rozměr připojovací příruby a podle konkrétní konfigurace může dojít také k navýšení šířky jednotky.
Výsledný rozměr RECUBOXU® s integrovaným 100% BY-PASSEM vždy závisí na zvolené variantě hrdel, velikosti připojovacích přírub, orientaci jednotky a konkrétním instalačním požadavku.
Ovládání BY-PASSU je řešeno pomocí hřídele DN14, která je vyvedena z RECUBOXU® na jeho vnější stěnu.
V základním provedení je osazena ruční ovládací klička, kterou lze jednoduše nahradit servopohonem. Ten se kotví vrutem do instalační desky upevněné pomocí čtyř metrických šroubů.
BY-PASS u RECUBOXU® slouží k tomu, aby mohl vzduch v určitých situacích obejít rekuperační výměník bez předávání tepla.
Nejčastěji se používá v létě: pokud je venku v noci chladněji než uvnitř domu, rekuperace otevře BY-PASS a chladný venkovní vzduch proudí přímo do interiéru bez ohřívání od odváděného vzduchu. Díky tomu může docházet k přirozenému nočnímu ochlazování objektu a to vyfiltrovaným vzduchem, což je důležité např. pro alergiky.
Druhým důležitým využitím je ochrana výměníku proti zamrzání. Při velmi nízkých venkovních teplotách může řídicí systém dočasně otevřít BY-PASS, čímž se výměník odmrazí a nedochází k jeho poškození.
Jednoduše řečeno: BY-PASS je „obchvat“ rekuperačního výměníku, který umožňuje inteligentně řídit, kdy se má teplo přenášet a kdy ne.
Díky modulární koncepci RECUBOX® si můžete zvolit přesně takovou úroveň řízení, jakou váš projekt potřebuje – od jednoduchého zapnutí a vypnutí až po plně integrované řízení v chytré domácnosti.
Parametry
Přečtěte si ověřené recenze od těch, kteří u nás nakoupili.
Moderní EC ventilátor ...... Výkon 340 m3/h ..... Průměr napojení 100 mm ..... Řízení 0 - 10 V .....
Řízení ventilátorů s EC motory .... 0 - 10 V

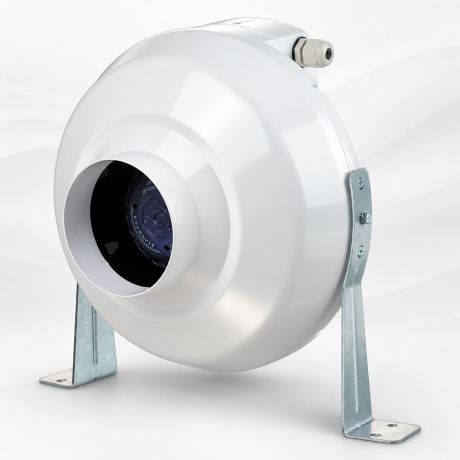

Průměr připojení 100 mm Max. výkon 250 m3/h.
montáž pod omítku nebo do krabičky, 1,8A, 400W, 230V AC, IP 40
regulace pro systém s EC ventilátory, protimrazová ochrana nebo ovládání BY-PASSU programování intenzity ventilace, hlídání výměny filtrů, rychlé vyvětrání - ovládání z WC,

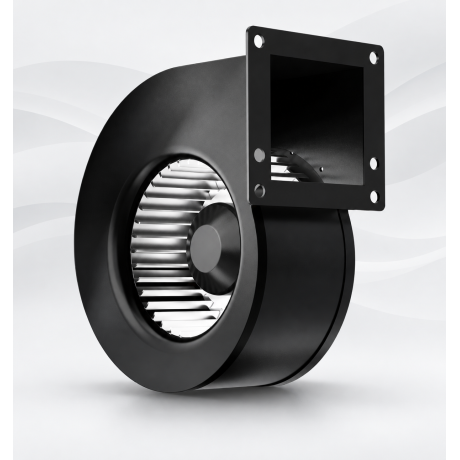

Vysoce účinný EC ventilátor AFL CONSTANT FLOW, určený pro montáž do jednotky RECUBOX® 520 VENT-READY.Díky inteligentní regulaci udržuje stálý průtok 520 m³/h i při externím tlaku až 500...
Vysoce účinný EC ventilátor AFL CONSTANT FLOW, určený pro montáž do jednotky RECUBOX® 360 VENT-READY.Díky inteligentní regulaci udržuje stálý průtok 360 m³/h i při externím tlaku až 500...

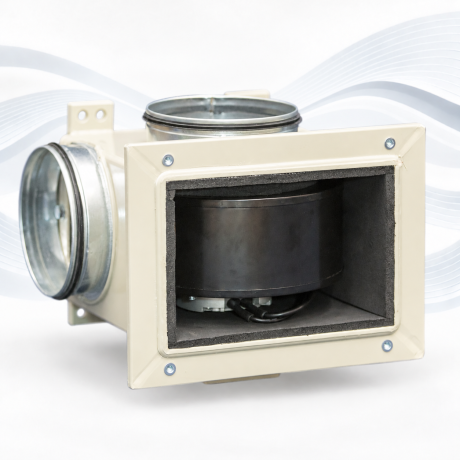

Kompaktní izolovaná PP skříň pro instalaci ventilátoru AFL EC Constant Flow 360 m³/h. Proudění vzduchu 90°, rozměry pouze 320 × 245 × 300 mm, jednoduchá montáž, servisní dvířka, měřený...
