Protiprúdový entalpický rekuperačný výmenník radu EX ponúka alternatívu ku klasickému protiprúdovému rek. výmenníka v objektoch, ktoré trpia nízkou vzdušnou vlhkosťou.
- Nová generácia entalpických protiprúdových výmenníkov tepla EX-P 03 ponúka alternatívu k štandardným modelom výmenníkov tepla. V prípade prevádzky v obytných priestoroch s nízkou vnútornou vlhkosťou tieto výmenníky tepla udržujú príjemnú vnútornú klímu vďaka rekuperácii vlhkosti z odsávaného vzduchu.
- Tento proces je možný vďaka jedinečnej polymérnej membráne s mikroporéznou štruktúrou, ktorá umožňuje prechod molekúl vodnej pary, ale blokuje prechod baktérií, zárodkov, plesní, plynov a pachov. Táto konštrukcia umožňuje dodržiavať vysoké hygienické štandardy aj v hygienických priestoroch, kuchyniach a laboratóriách a ďalších priestoroch so stálymi zdrojmi znečistenia ovzdušia.
- Prúdy privádzaného a odvádzaného vzduchu sa pohybujú vo vzduchových kanáloch dosiek výmenníka tepla smerom proti sebe. Citlivá a latentná tepelná energia sa prenáša pomocou membrány výmenníka tepla.
- Porovnanie štandardného doskového výmenníka tepla (rada RSX-P 03) a entalpického výmenníka tepla (rada EX-P 03) ukazuje, že štandardné výmenníky tepla majú vyššiu citlivú účinnosť rekuperácie tepla v porovnaní s entalpickými výmenníkmi tepla, ale entalpické výmenníky tepla majú radu EX-P 0 latentného tepla z vodnej pary.
DIZAJN

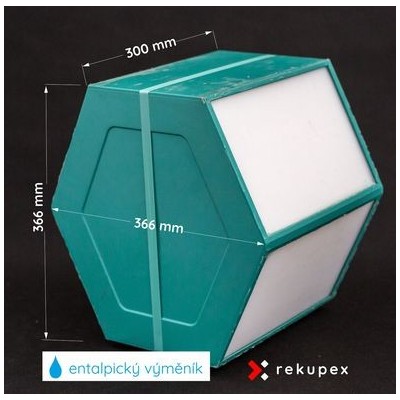

- Entalpický výmenník tepla EX-P 03 má rovnaký tvar ako štandardný výmenník RSX-P 03, preto nie je problém s jeho náhradou
- Geometria lamiel je vyvinutá pre maximalizáciu efektivity prenosu tepla a vlhkosti
- Opláštenie výmenníka je extra tuhé, čo zaručuje dlhú životnosť
POUŽITÉ MATERIÁLY
- Lamely výmenníka sú vyrobené z membrány z mikroporézneho polyméru s antibakteriálnym povlakom
- HPS, to je vysoko pevný tvrdený polystyrén s vysokou stálosťou a životnosťou. Práve z neho je vyrobené opláštenie
- Na utesnenie a na spojenie lamiel a plášťa je použité kvalitné tavné polymérové lepidlo na syntetickej báze používané v potravinárskom a farmaceutickom priemysle
PREVÁDZKOVÉ A SKLADOVACIE PODMIENKY
- Použité materiály umožňujú prevádzku, skladovanie a prepravu výmenníkov tepla v teplotných podmienkach od -25 do +50 °C.
- Skladovanie výmenníkov tepla na priamom slnku je zakázané.
- Entalpické výmenníky tepla EX-P 03 v zime za normálnych prevádzkových podmienok nenamŕzajú.
ÚDRŽBA VÝMENNÍKOV
- Výmenník nie je možné prevádzkovať bez osadených filtrov na oboch vstupoch vzduchu
- Filtre je potrebné pravidelne kontrolovať a prípadne ich vymeniť.
- Čistenie výmenníka vykonávajte prepláchnutím teplou vodou do 30 °C.
- Na čistenie výmenníka nepoužívajte vysokotlakový prúd vody a ani stlačený vzduch, pretože by mohlo dôjsť k poškodeniu ultratenké membrány.
Parametre výmenníka pri: 250m3/h. pomer vnútorného/vonkajšieho vzduchu 1:1, teplota vonkajšieho vzduchu 7°C a relatívna vlhkosť 75%, teplota vnútorného vzduchu 20°C a relatívna vlhkosť 37%, výsledky z kalkulačného softvéru
|
PRÍVOD |
ODŤAH |
| Stand. vzduchové množstvo VSTUP |
250 m3/h. |
250 m3/h. |
| Teplota VSTUP |
7 °C |
20°C |
| Relatívna vlhkosť VSTUP |
75% |
37% |
| Absolútna vlhkosť VSTUP |
4,64 g/kg |
5,36 g/kg |
| Entalpia VSTUP |
18,75 kJ/kg |
33,81 kJ/kg |
| Vzduchové množstvo VÝSTUP |
247,24 m3/h. |
247,76 m3/h. |
| Teplota VÝSTUP |
16,78 °C |
10,59 °C |
| Relatívna vlhkosť VÝSTUP |
42,43 %
|
62,2 % |
| Absolútna vlhkosť VÝSTUP |
5,08 g/kg |
5,05 g/kg |
| Entalpia VÝSTUP |
29,67 kJ/kg |
23,14 kJ/kg |
| Čelná rýchlosť vzduchu |
1,21 m/s |
1,3 m/s |
| Teplotná účinnosť |
75,26 % |
72,4 % |
| Vlhkostná účinnosť |
60,35 % |
58,94% |
| Rekuperovaný výkon |
0,8 kW |
|
| Kondenzácia |
0 kg/h |
|
| Tlaková strata |
98,31 Pa |
109,64 Pa
|
