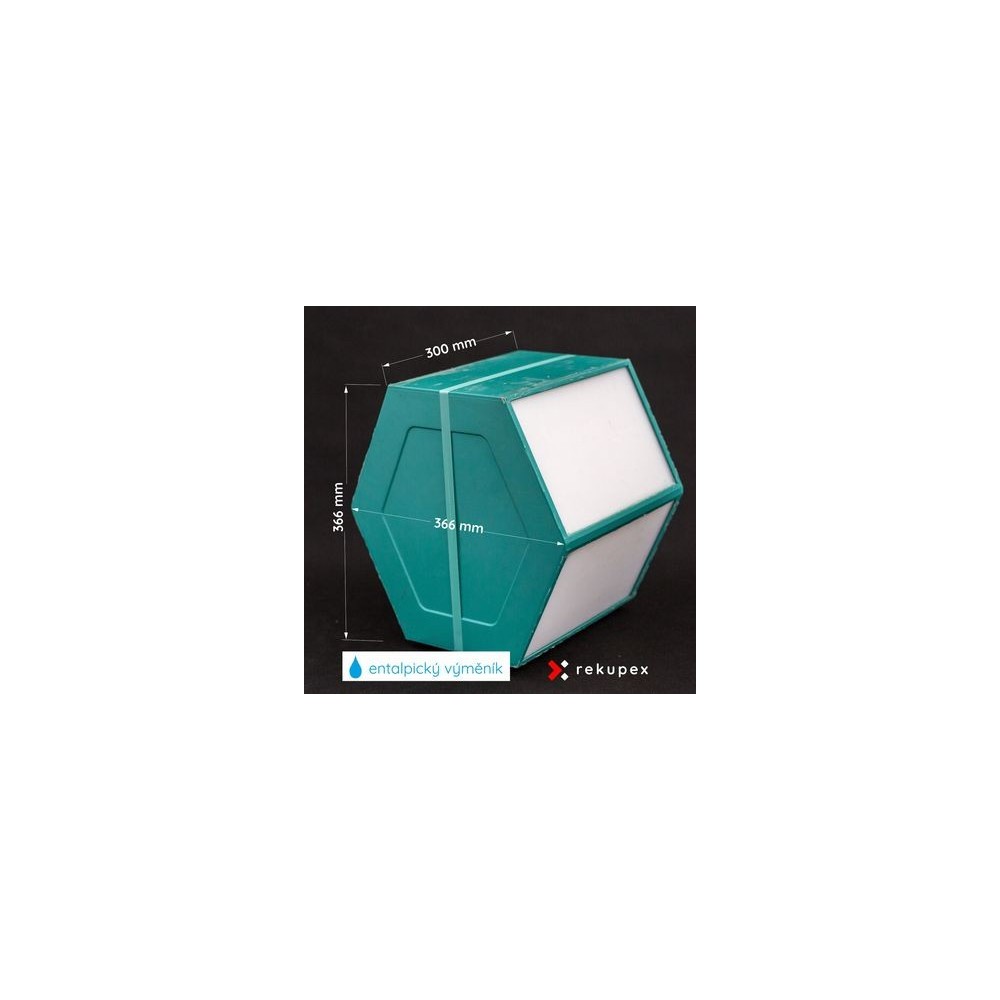

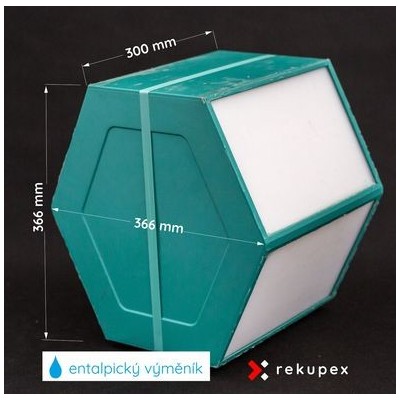

Scambiatore di calore a recupero entalpico EX-P 03/300 (recuperatore di aria calda a flusso controcorrente per il recupero dell'

Lo scambiatore di recupero entalpico a flusso in controcorrente della serie EX offre un'alternativa al classico scambiatore di calore a flusso in controcorrente. scambiatore negli edifici con bassa umidità dell'aria.

• La nuova generazione di scambiatori di calore entalpici a flusso controcorrente EX-P 03 offre un'alternativa ai modelli standard di scambiatori di calore. Quando funzionano in spazi abitativi con bassa umidità interna, questi scambiatori di calore mantengono un clima interno piacevole recuperando l'umidità dall'aria di scarico.

• Questo processo è possibile grazie a una membrana polimerica unica con una struttura microporosa che consente il passaggio delle molecole di vapore acqueo, ma blocca quello di batteri, germi, muffe, gas e odori. Questa progettazione consente di mantenere elevati standard igienici anche nei servizi igienici, nelle cucine, nei laboratori e in altre aree con fonti costanti di inquinamento atmosferico.

• Nei canali dell'aria delle piastre dello scambiatore di calore, i flussi d'aria di mandata e di scarico si muovono in direzioni opposte. L'energia termica sensibile e latente viene trasferita tramite la membrana dello scambiatore di calore.

• Un confronto tra uno scambiatore di calore a piastre standard (serie RSX-P 03) e uno scambiatore di calore entalpico (serie EX-P 03) mostra che gli scambiatori di calore standard hanno un'efficienza di recupero del calore sensibile maggiore rispetto agli scambiatori di calore entalpici, ma gli scambiatori di calore entalpici della serie EX-P 03 hanno un'efficienza di recupero del calore complessiva maggiore grazie al recupero del calore latente dal vapore acqueo.

PROGETTO

• Lo scambiatore di calore entalpico EX-P 03 ha la stessa forma dello scambiatore standard RSX-P 03, quindi non ci sono problemi con la sua sostituzione.

• La geometria delle lamelle è sviluppata per massimizzare l'efficienza del trasferimento di calore e umidità

• L'involucro dello scambiatore è extra rigido, il che garantisce una lunga durata

MATERIALI UTILIZZATI

• Le alette dello scambiatore sono realizzate in una membrana polimerica microporosa con rivestimento antibatterico

• L'HPS è un polistirene indurito ad alta resistenza, caratterizzato da elevata stabilità e durata. È da questo materiale che viene realizzato il rivestimento.

• Per sigillare e collegare le lamelle e l'involucro viene utilizzato un adesivo polimerico hot-melt sintetico di alta qualità, utilizzato nell'industria alimentare e farmaceutica.

CONDIZIONI DI FUNZIONAMENTO E DI CONSERVAZIONE

• I materiali utilizzati consentono il funzionamento, lo stoccaggio e il trasporto degli scambiatori di calore in condizioni di temperatura da -25 a +50 °C.

• È vietato conservare gli scambiatori di calore alla luce diretta del sole.

• Gli scambiatori di calore entalpici EX-P 03 non gelano in inverno in normali condizioni operative.

MANUTENZIONE DELLO SCAMBIATORE DI CALORE

• Lo scambiatore non può funzionare senza filtri installati su entrambe le prese d'aria.

• I filtri devono essere controllati regolarmente e sostituiti se necessario.

• Pulire lo scambiatore sciacquandolo con acqua calda fino a 30 °C.

• Non utilizzare getti d'acqua ad alta pressione o aria compressa per pulire lo scambiatore, poiché potrebbero danneggiare la membrana ultrasottile.

Parametri dello scambiatore di calore a: 250m3/h. rapporto aria interna/esterna 1:1, temperatura aria esterna 7°C e umidità relativa 75%, temperatura aria interna 20°C e umidità relativa 37%, risultati da software di calcolo
