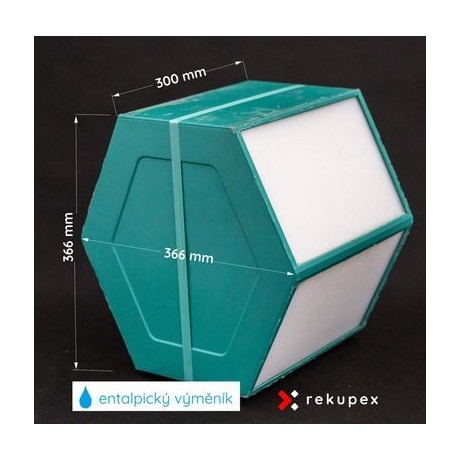

EX-sarjan vastavirtaan perustuva entalpiatalteenottolaite tarjoaa vaihtoehdon klassiselle vastavirtaan perustuvalle lämmönvaihtimelle. lämmönvaihdin rakennuksissa, joissa on alhainen ilmankosteus.
- Uuden sukupolven entalpiset vastavirtalämmönvaihtimet EX-P 03 tarjoavat vaihtoehdon tavallisille lämmönvaihtimille. Asuintiloissa, joissa on alhainen sisäilman kosteus, nämä lämmönvaihtimet ylläpitävät miellyttävää sisäilmastoa ottamalla kosteutta talteen poistoilmasta.
- Tämä prosessi on mahdollinen ainutlaatuisen mikrohuokoisen polymeerikalvon ansiosta, joka läpäisee vesihöyrymolekyylit, mutta estää bakteerien, mikrobien, homeen, kaasujen ja hajujen kulun. Tämä rakenne mahdollistaa korkeiden hygieniastandardien ylläpitämisen myös saniteettitiloissa, keittiöissä, laboratorioissa ja muilla alueilla, joilla on jatkuvasti ilmansaasteita.
- Tulo- ja poistoilmavirtaukset liikkuvat vastakkaisiin suuntiin lämmönvaihdinlevyjen ilmakanavissa. Tunnettava ja latentti lämpöenergia siirretään lämmönvaihdinkalvon avulla.
- Standardilämmönvaihtimen (RSX-P 03 -sarja) ja entalpisen lämmönvaihtimen (EX-P 03 -sarja) vertailu osoittaa, että standardeilla lämmönvaihtimilla on korkeampi lämmöntalteenoton hyötysuhde verrattuna entalpisiin lämmönvaihtimiin, mutta EX-P 03 -sarjan entalpisilla lämmönvaihtimilla on korkeampi kokonaislämmöntalteenoton hyötysuhde, koska ne ottavat talteen latenttia lämpöä vesihöyrystä.
DESIGN
- Entalpia-lämmönvaihtimella EX-P 03 on sama muoto kuin vakiolämmönvaihtimella RSX-P 03, joten sen vaihtamisessa ei ole ongelmia.
- Säleiden geometria on kehitetty maksimoimaan lämmön ja kosteuden siirtymisen tehokkuus
- Lämmönvaihtimen kotelo on erittäin jäykkä, mikä takaa pitkän käyttöiän
KÄYTETYT MATERIAALIT
- Lämmönvaihtimen lamellit on valmistettu mikrohuokoisesta polymeerikalvosta, jossa on antibakteerinen pinnoite.
- HPS on erittäin lujaa, kovetettua polystyreeniä, jolla on korkea stabiilius ja kestävyys. Tästä verhous on tehty.
- Säleiden ja kotelon tiivistämiseen ja yhdistämiseen käytetään elintarvike- ja lääketeollisuudessa käytettyä korkealaatuista synteettistä kuumasulatepolymeeriliimaa.
KÄYTTÖ- JA SÄILYTYSOLOSUHTEET
- Käytetyt materiaalit mahdollistavat lämmönvaihtimien käytön, varastoinnin ja kuljetuksen lämpötilaolosuhteissa -25 - +50 °C.
- Lämmönvaihtimien säilyttäminen suorassa auringonvalossa on kielletty.
- EX-P 03 entalpia-lämmönvaihtimet eivät jäädy talvella normaaleissa käyttöolosuhteissa.
LÄMMÖNVAIHTIMEN HUOLTO
- Lämmönvaihdinta ei voida käyttää ilman suodattimia, jotka on asennettu molempiin ilmanottoaukkoihin.
- Suodattimet on tarkistettava säännöllisesti ja vaihdettava tarvittaessa.
- Puhdista lämmönvaihdin huuhtelemalla se lämpimällä vedellä, jonka lämpötila on enintään 30 °C.
- Älä käytä korkeapaineruiskua tai paineilmaa lämmönvaihtimen puhdistamiseen, sillä se voi vahingoittaa erittäin ohutta kalvoa.
Lämmönvaihtimen parametrit: 250m3/h. sisä-/ulkoilman suhde 1:1, ulkolämpötila 7 °C ja suhteellinen kosteus 75 %, sisälämpötila 20 °C ja suhteellinen kosteus 37 %, tulokset laskentaohjelmistosta
|
SYÖTTÖ |
POISTAMINEN |
| Standardi. ilman määrä SISÄÄNOSTO |
250 m3/h. |
250 m3/h. |
| Lämpötila sisääntulo |
7°C |
20°C |
| Suhteellinen kosteus SYÖTTÖ |
75 % |
37 % |
| Absoluuttinen kosteus SYÖTTÖ |
4,64 g/kg |
5,36 g/kg |
| Entalpian syöttö |
18,75 kJ/kg |
33,81 kJ/kg |
| Ilman tilavuus TULO |
247,24 m3/h. |
247,76 m3/h. |
| LÄHTÖLÄHTÖLÄMPÖTILA |
16,78 °C |
10,59 °C |
| Suhteellinen kosteus TULO |
42,43 %
|
62,2 % |
| Absoluuttinen kosteus TULO |
5,08 g/kg |
5,05 g/kg |
| Entalpia TULO |
29,67 kJ/kg |
23,14 kJ/kg |
| Ilman nopeus |
1,21 m/s |
1,3 m/s |
| Terminen hyötysuhde |
75,26 % |
72,4 % |
| Kosteustehokkuus |
60,35 % |
58,94 % |
| Talteenotettu teho |
0,8 kW |
|
| Tiivistyminen |
0 kg/h |
|
| Painehäviö |
98,31 Pa |
109,64 Pa
|
