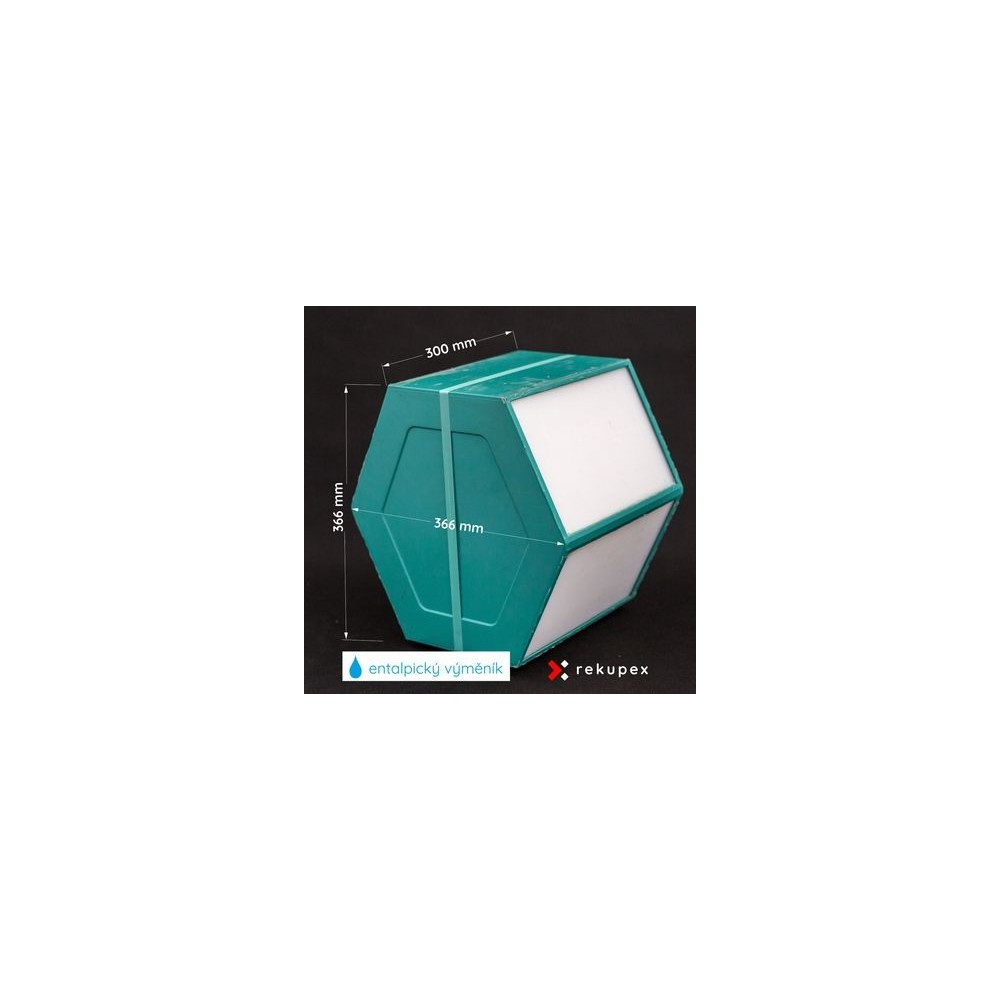

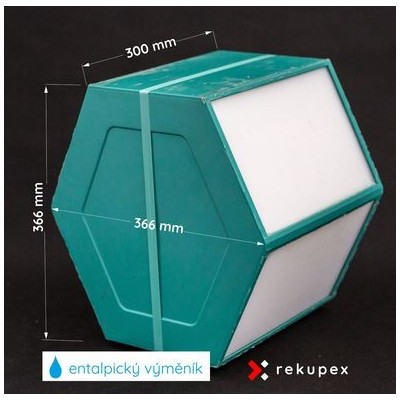

Enthalpieterugwinningswarmtewisselaar EX-P 03/300 (tegenstroom-warmeluchtrecuperator voor luchtterugwinning)

De tegenstroom-enthalpieterugwinningswisselaar uit de EX-serie biedt een alternatief voor de klassieke tegenstroomwarmtewisselaar. warmtewisselaar in gebouwen met een lage luchtvochtigheid.

• De nieuwe generatie enthalpische tegenstroomwarmtewisselaars EX-P 03 biedt een alternatief voor standaard warmtewisselaarmodellen. Wanneer deze warmtewisselaars in woonruimten met een lage luchtvochtigheid worden gebruikt, zorgen ze voor een aangenaam binnenklimaat door vocht uit de uitlaatlucht terug te winnen.

• Dit proces is mogelijk dankzij een uniek polymeermembraan met een microporeuze structuur die de doorgang van waterdampmoleculen toestaat, maar de doorgang van bacteriën, ziektekiemen, schimmels, gassen en geuren blokkeert. Dankzij dit ontwerp kunnen ook in sanitaire ruimtes, keukens, laboratoria en andere ruimtes met voortdurende bronnen van luchtvervuiling een hoge hygiënestandaard worden gehandhaafd.

• In de luchtkanalen van de warmtewisselaarplaten bewegen de toe- en afvoerluchtstromen in tegengestelde richting. Via het warmtewisselaarmembraan wordt voelbare en latente warmte-energie overgedragen.

• Uit een vergelijking van een standaard platenwarmtewisselaar (RSX-P 03-serie) en een enthalpische warmtewisselaar (EX-P 03-serie) blijkt dat standaard warmtewisselaars een hogere voelbare warmteterugwinningsefficiëntie hebben vergeleken met enthalpische warmtewisselaars. De enthalpische warmtewisselaars uit de EX-P 03-serie hebben echter een hogere totale warmteterugwinningsefficiëntie vanwege het terugwinnen van latente warmte uit waterdamp.

ONTWERP

• De enthalpiewarmtewisselaar EX-P 03 heeft dezelfde vorm als de standaardwisselaar RSX-P 03 en is daarom probleemloos te vervangen.

• De geometrie van de lamellen is ontwikkeld om de efficiëntie van de warmte- en vochtoverdracht te maximaliseren

• De behuizing van de wisselaar is extra stijf, wat een lange levensduur garandeert

GEBRUIKTE MATERIALEN

• De warmtewisselaarvinnen zijn gemaakt van een microporeus polymeermembraan met een antibacteriële coating

• HPS is een hoogwaardig gehard polystyreen met een hoge stabiliteit en duurzaamheid. Hiervan wordt de bekleding gemaakt.

• Voor het afdichten en verbinden van de lamellen en de behuizing wordt een hoogwaardige synthetische smeltlijm op basis van polymeren gebruikt. Deze lijm wordt gebruikt in de voedingsmiddelen- en farmaceutische industrie.

BEDRIJFS- EN OPSLAGOMSTANDIGHEDEN

• De gebruikte materialen maken het mogelijk om warmtewisselaars te gebruiken, op te slaan en te transporteren bij temperaturen van -25 tot +50 °C.

• Het is verboden warmtewisselaars in direct zonlicht te bewaren.

• EX-P 03 enthalpiewarmtewisselaars bevriezen in de winter niet onder normale bedrijfsomstandigheden.

ONDERHOUD VAN DE WARMTEWISSELAAR

• De warmtewisselaar kan niet worden gebruikt zonder dat er op beide luchtinlaten filters zijn geïnstalleerd.

• Filters moeten regelmatig gecontroleerd en indien nodig vervangen worden.

• Maak de warmtewisselaar schoon door deze te spoelen met warm water tot 30 °C.

• Gebruik geen hogedrukreinigers of perslucht om de warmtewisselaar te reinigen. Hierdoor kan het ultradunne membraan beschadigd raken.

Warmtewisselaarparameters bij: 250m3/u. binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur 7°C en relatieve vochtigheid 75%, binnenluchttemperatuur 20°C en relatieve vochtigheid 37%, resultaten van berekeningssoftware
