Protustrujni izmjenjivač entalpije s rekuperacijom EX serije nudi alternativu klasičnom protustrujnom izmjenjivaču topline. izmjenjivač u zgradama koje pate od niske vlažnosti zraka.
- Nova generacija entalpičnih protustrujnih izmjenjivača topline EX-P 03 nudi alternativu standardnim modelima izmjenjivača topline. Pri radu u stambenim prostorima s niskom unutarnjom vlagom, ovi izmjenjivači topline održavaju ugodnu unutarnju klimu povratom vlage iz ispušnog zraka.
- Ovaj proces je moguć zahvaljujući jedinstvenoj polimernoj membrani s mikroporoznom strukturom koja omogućuje prolaz molekula vodene pare, ali blokira prolaz bakterija, klica, plijesni, plinova i mirisa. Ovaj dizajn omogućuje održavanje visokih higijenskih standarda čak i u sanitarnim prostorima, kuhinjama, laboratorijima i drugim prostorima sa stalnim izvorima onečišćenja zraka.
- Dovodni i odvodni tokovi zraka kreću se u suprotnim smjerovima u zračnim kanalima ploča izmjenjivača topline. Osjetna i latentna toplinska energija prenosi se pomoću membrane izmjenjivača topline.
- Usporedba standardnog pločastog izmjenjivača topline (serija RSX-P 03) i entalpskog izmjenjivača topline (serija EX-P 03) pokazuje da standardni izmjenjivači topline imaju veću učinkovitost povrata osjetne topline u usporedbi s entalpskim izmjenjivačima topline, ali entalpski izmjenjivači topline serije EX-P 03 imaju veću ukupnu učinkovitost povrata topline zbog povrata latentne topline iz vodene pare.
DIZAJN

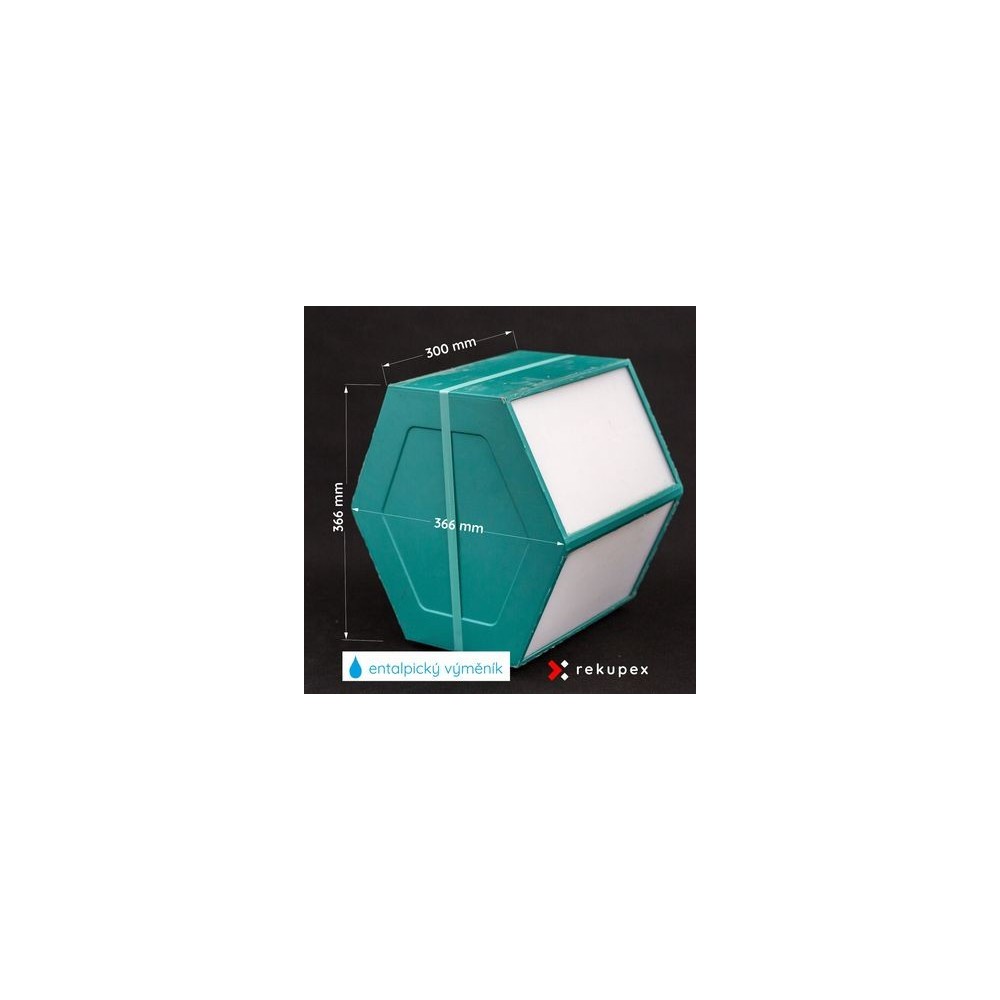

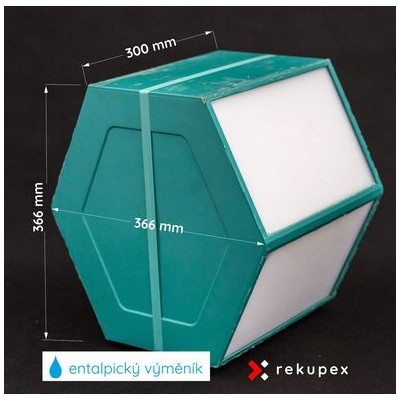

- Entalpijski izmjenjivač topline EX-P 03 ima isti oblik kao i standardni izmjenjivač RSX-P 03, tako da nema problema s njegovom zamjenom.
- Geometrija lamela je razvijena kako bi se maksimizirala učinkovitost prijenosa topline i vlage
- Kućište izmjenjivača je ekstra čvrsto, što jamči dugi vijek trajanja
KORIŠTENI MATERIJALI
- Rebra izmjenjivača izrađena su od mikroporozne polimerne membrane s antibakterijskim premazom
- HPS je visokočvrsti očvrsnuti polistiren s visokom stabilnošću i izdržljivošću. Od toga se izrađuje obloga.
- Za brtvljenje i spajanje letvica i kućišta koristi se visokokvalitetno sintetičko polimerno ljepilo koje se tali u prehrambenoj i farmaceutskoj industriji.
UVJETI RADA I SKLADIŠTENJA
- Korišteni materijali omogućuju rad, skladištenje i transport izmjenjivača topline u temperaturnim uvjetima od -25 do +50 °C.
- Skladištenje izmjenjivača topline na izravnoj sunčevoj svjetlosti je zabranjeno.
- Entalpijski izmjenjivači topline EX-P 03 ne smrzavaju se zimi u normalnim radnim uvjetima.
ODRŽAVANJE IZMJENJIVAČA TOPLINE
- Izmjenjivač se ne može koristiti bez filtera ugrađenih na oba ulaza za zrak.
- Filtre treba redovito provjeravati i po potrebi mijenjati.
- Očistite izmjenjivač ispiranjem toplom vodom do 30 °C.
- Ne koristite mlazove vode pod visokim tlakom ili komprimirani zrak za čišćenje izmjenjivača, jer bi to moglo oštetiti ultra tanku membranu.
Parametri izmjenjivača topline pri: 250m3/h. omjer unutarnjeg i vanjskog zraka 1:1, vanjska temperatura zraka 7°C i relativna vlažnost 75%, unutarnja temperatura zraka 20°C i relativna vlažnost 37%, rezultati iz softvera za izračun
|
HRANA |
UKLANJANJE |
| Standard. količina zraka ULAZ |
250 m3/h. |
250 m3/h. |
| Temperatura ULAZ |
7°C |
20°C |
| Ulaz relativne vlažnosti |
75% |
37% |
| Apsolutna vlažnost UNOS |
4,64 g/kg |
5,36 g/kg |
| UNOS entalpije |
18,75 kJ/kg |
33,81 kJ/kg |
| IZLAZ volumena zraka |
247,24 m3/h. |
247,76 m3/h. |
| IZLAZNA temperatura |
16,78 °C |
10,59 °C |
| Izlaz relativne vlažnosti |
42,43%
|
62,2% |
| Apsolutna vlažnost IZLAZ |
5,08 g/kg |
5,05 g/kg |
| IZLAZ entalpije |
29,67 kJ/kg |
23,14 kJ/kg |
| Brzina zraka |
1,21 m/s |
1,3 m/s |
| Toplinska učinkovitost |
75,26% |
72,4% |
| Učinkovitost vlažnosti |
60,35% |
58,94% |
| Rekuperirana snaga |
0,8 kW |
|
| Kondenzacija |
0 kg/h |
|
| Gubitak tlaka |
98,31 Pa |
109,64 Pa
|
